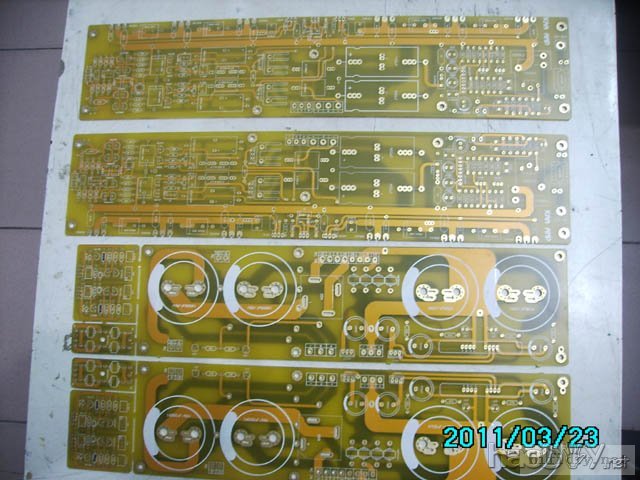

先上图

准备用上的四只水塘

正在打造的重量级机箱

底板散热孔

自已做机箱二个字“辛苦”自在乐趣过程

将用在每声道4对大功率三肯管

用上两只丽特800W环牛

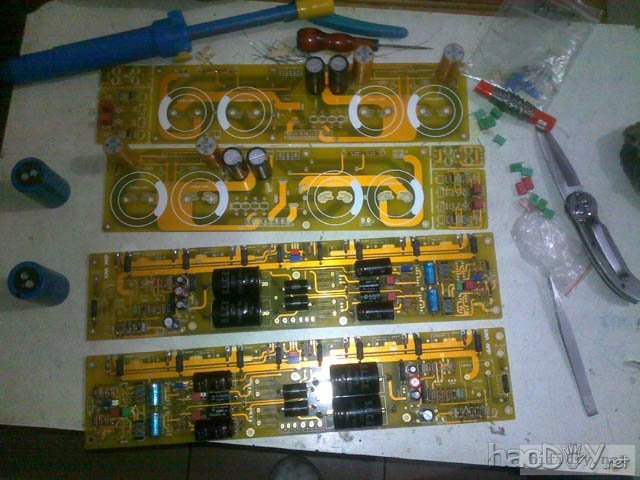

装上功率管准备进行调试





今晚调试好了已开声,初听声音很正型平衡.推力十足。下面说一说调试过程：

先空载调试电源，我的牛是高压小电流44V，低压大电流33V，通电后将稳压后电源调至正负54.5V，整流后是62.5V，保持有8V的压差。由于发光管耗电慢，遂用烙铁的电源线进行放电，放完电后便可以安装了。



将VR101调至650欧，VR102调至与下臂相同的632欧，VR103调至1K。

用万用表mV档监测一大管射极电阻，检查无误后通电，通电后万用表读数为0，表示未导通，同时也没有自激。数秒后继电器“嘀”一声接通，心里一阵狂喜，心中有数感觉已经成功大半了。

用20VDC档监测CD两点，由于是三级达林顿，总偏压应在3.6V以上，所以调整VR103使CD两点电压上升到3.65V，再用mV档监测大管射极电阻，此时已有数mV，遂调大至28mV，静态电流为100mA。在大管开通的情况下检测初始中点电压，为35mV（另一边为28mV），非常优异啊，表明管子配对良好，随即调VR102使中点为0。再将静态电流调至每管400mA，共1.6A电流，稳定后散热温度约50度，暖哄哄的，煞是舒服。复测中点，又漂了数mV，再调零。全过程单边约15分钟，OK！



开声一听，中高音非常好，唯低音拖尾，思考一会，怀疑退耦电容S.L.C.E1000UF/63V影响所至，一是容量可能过大，二是性能可能不佳，遂直接在板上将其拆下，由于是轴向电解，不用拆卸板子就轻易将其拆下（另外还有一只220uF的SILMIC作退耦）。通电，声音马上收敛、下潜、透彻、音场后移，瞬态特性大幅好转，哈哈，又交了学费上了一课！









将原来机内一般的喇叭线换上了贵价的忠实喇叭线，声音又大气沉稳些。



用弗兰克电容代换SLCE电容，声音快速有力些。




踏破铁鞋找到一种直径50的30000uF/60V美国老化工36DE大电解，换上后内力大增！

正在玩的两台后级一台甲乙类，另一台24双三肯管60w纯甲类。

正在试听全英阻的罂粟花前级
