高完成度高实用性的 風冷+水冷 控温型甲类功放

时间:2012-10-01 10:42来源:hifidiy.net论坛 作者:simon62 点击:
高完成度高实用性的控温型甲类功放 年初做了一台概念型的,以水冷+风冷作控温,当时已印証了基本的可行性和稳定性,然后一些前期构思中没有想像到的难题也在概念机中慢慢浮现,这也是打做概念型的好处。经过3个月的改良,现在终于完整制作出一台高实用性和高
高完成度高实用性的控温型甲类功放

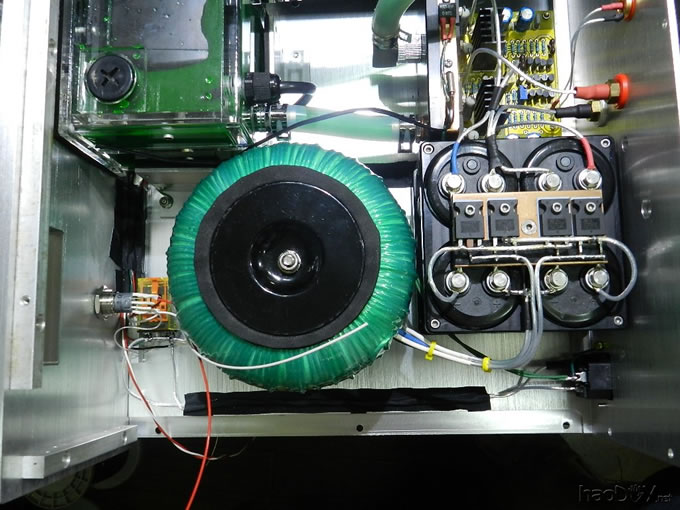

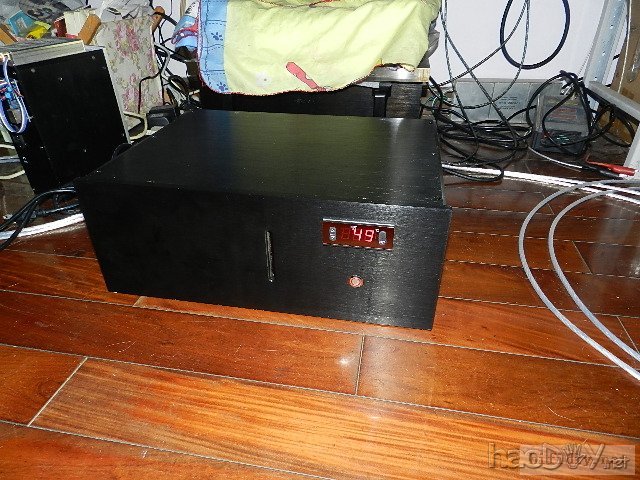

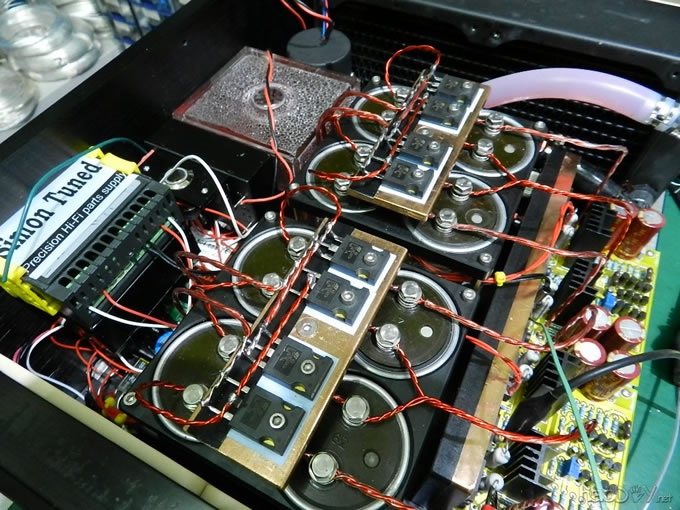

年初做了一台概念型的,以水冷+风冷作控温,当时已印証了基本的可行性和稳定性,然后一些前期构思中没有想像到的难题也在概念机中慢慢浮现,这也是打做概念型的好处。经过3个月的改良,现在终于完整制作出一台高实用性和高性能的甲类功放,设定甲类输出为75+75W 8Ω负载,整机重量 20Kg,内部结构大致如下:

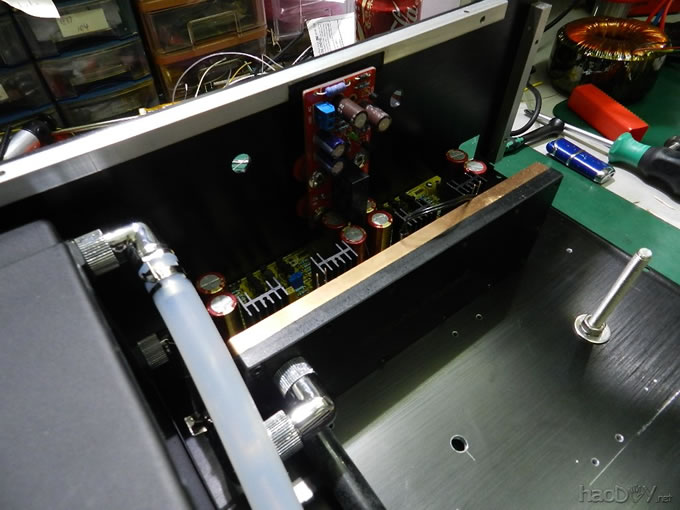

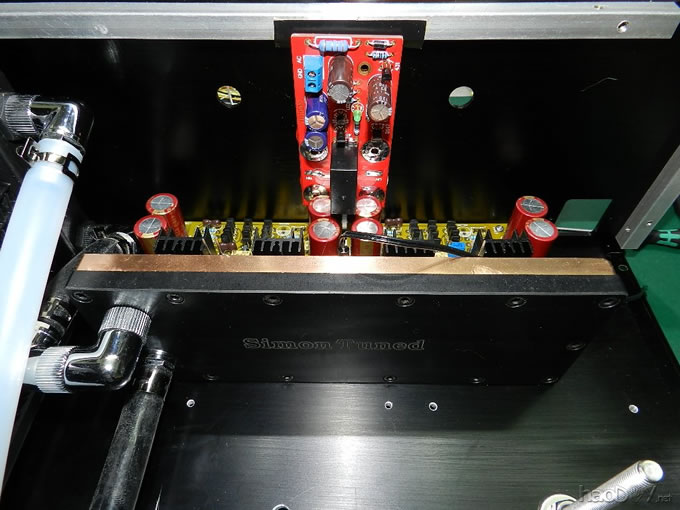

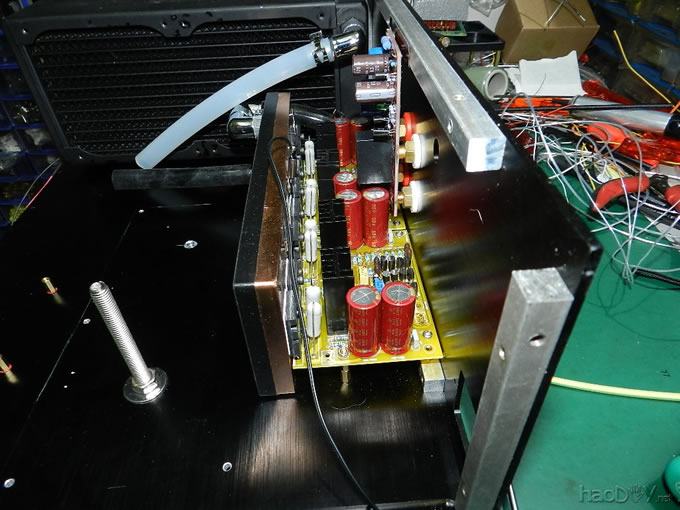

攻放电路板 : M6

推动管 : 15034/15035

功率管 : 每声道两对 4302/4281

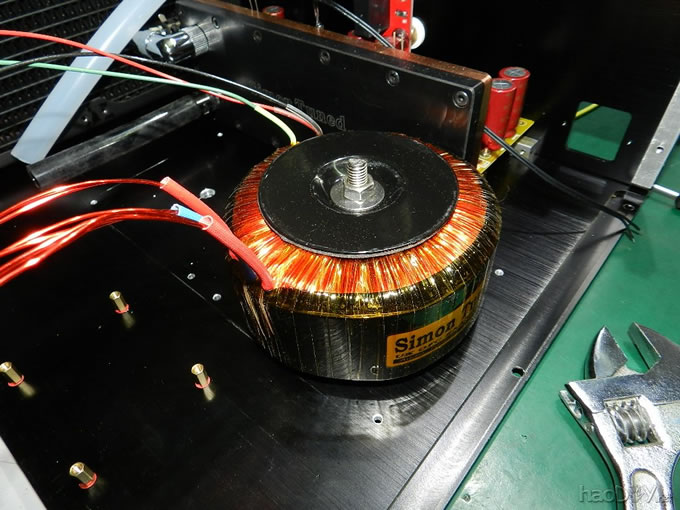

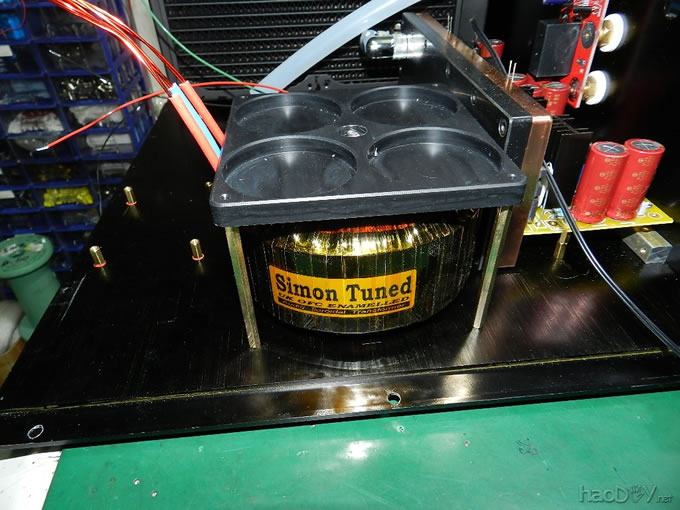

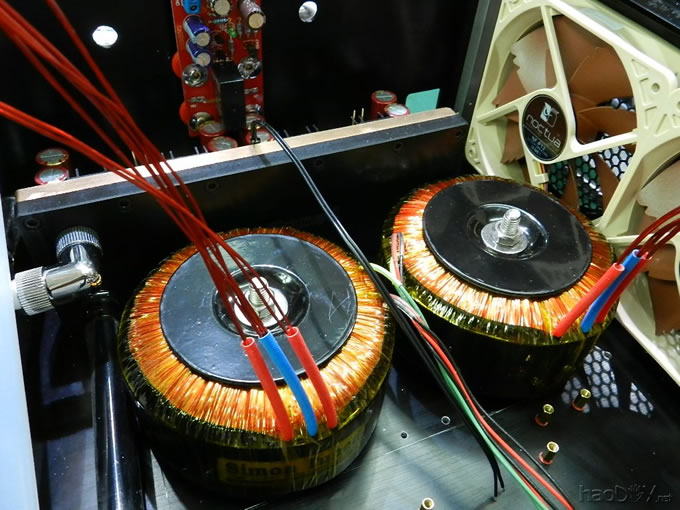

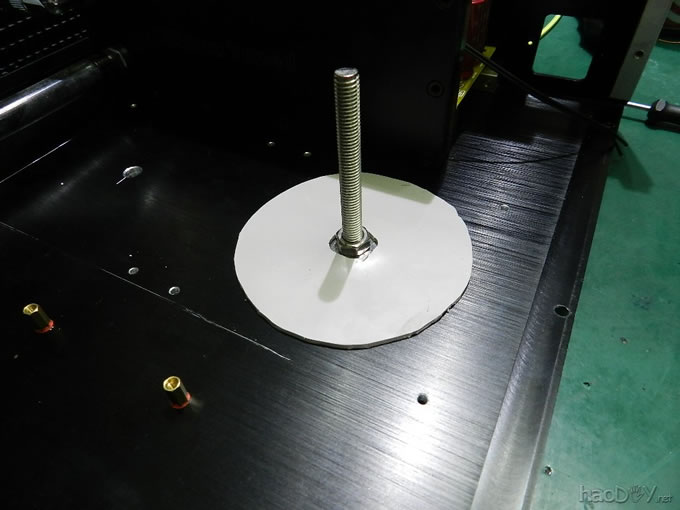

变压器 : 350VA 双30V 环牛两只

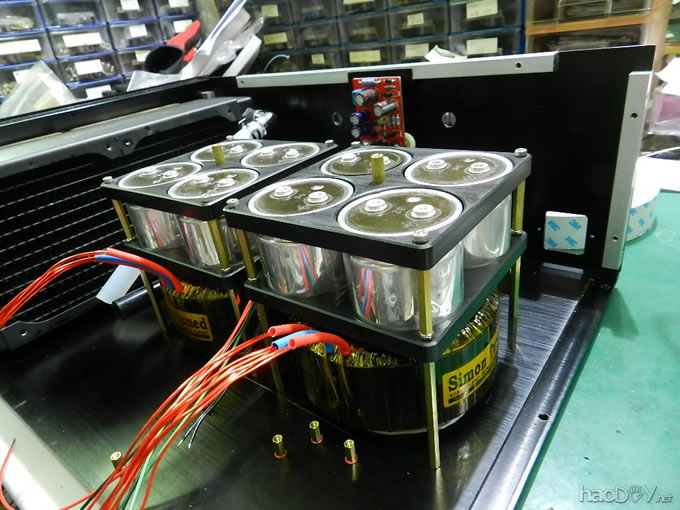

滤波电容 : 每声道 13000uf/50V *4

整流管 : 肖特管 30A/150V

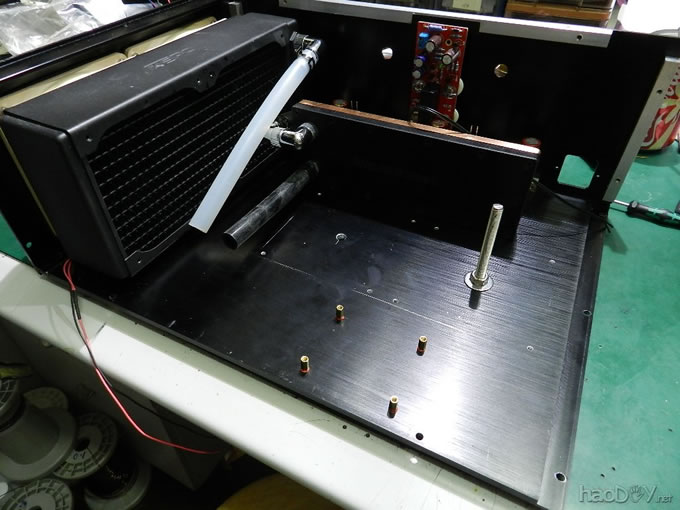

水冷头 : 220*80*10mm 紫铜板+ 220*80*10mm POM板

水泵 : XSPC 350

水冷排 : XSPC RX240

风扇 : 猫头鹰 12cm 1300转 *4

尺寸 : 43*32*17 cm

重量 : 20Kg

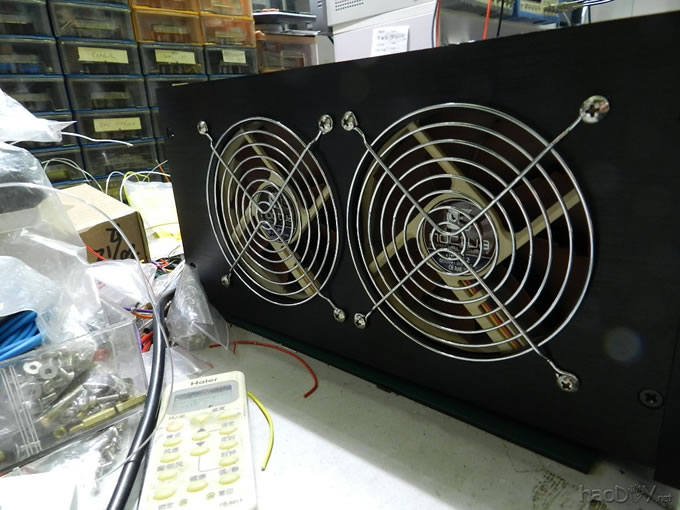

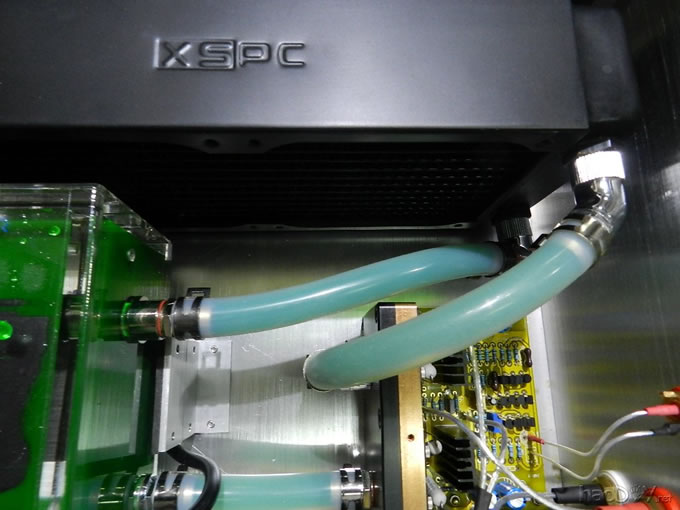

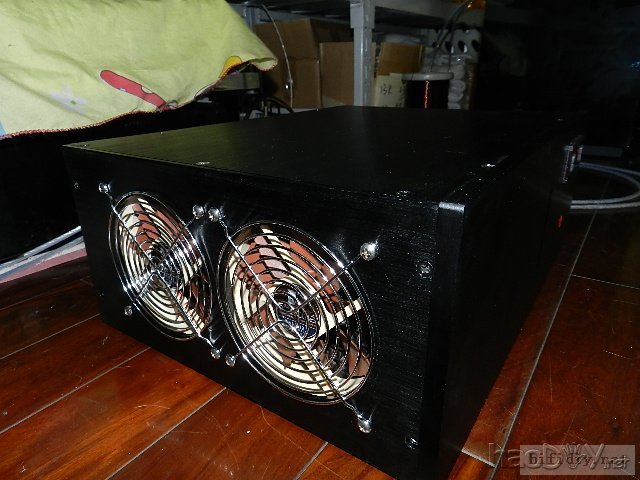

双30V变压器,经整流滤波负载后工作电压是DC+/-37V,静态电流调至 2.2A,扣除管压降等,有效不失真甲类输出是 75W,整机功耗是 380W,所发出的热量就是由水泵、冷却液、水冷头、水冷排、风扇等组合运转化去。控温方面,我用了一只几十元的电子温控来实现,经过改装后控制风扇也没有继电器的开关声音了。保护方面,加入了水冷头况度超过90℃就会断开整机供电,复位温度是60℃。为了加快开机后进入设定的工作温度,我再加上一只45℃温度开关,水冷头未到温前水泵也不工作。四把12cm风扇分两组工作,两把是跟开机就运转的,为了减低风噪,工作电压调到DC7.5V,另两把配合水冷排,当温度超过了设定就开始全速运转直至回复设定温度,由于这两把是抽出的所以噪音是相当的低。

为了配合有限的空间,整机还用了两只全密封的30W DC12V 开关电源,一只独立给水泵,另一只给电子温控和水冷排的两把12CM风扇。又再考虑到为了方便加水换水等须要,我再增加一只手动开关给水泵,在无须开机的情况下,只须插上市电,按这制水泵就能马上工作,放手即停。

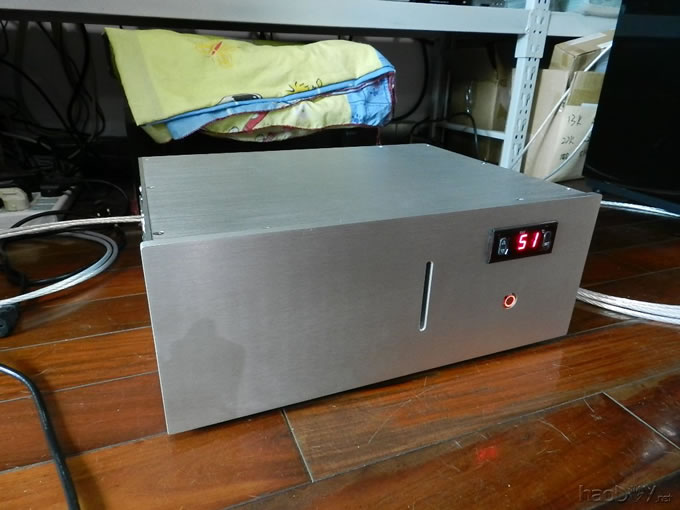

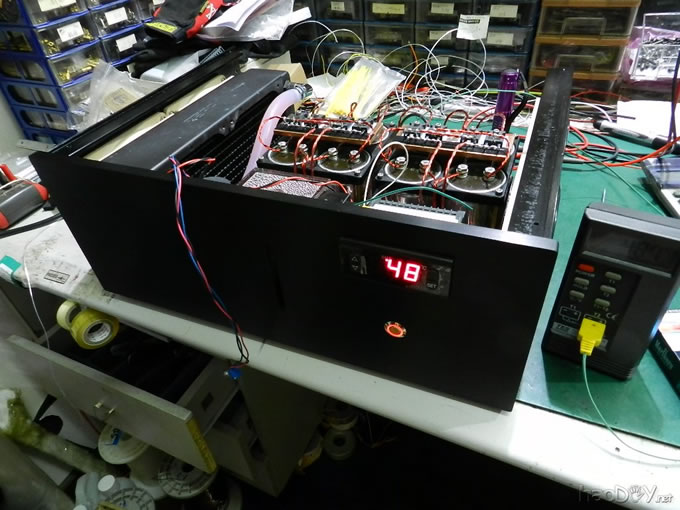

经过了一段调试测试时间,在25℃室温下,工作温度控在48℃ +/-1℃,如果把长开的两把12cm风扇工作调高到DC9V以上,那工作温度基本上是升不上超过48℃,到了冬天室温下降,这将会达不到工作温度,从前担心甲机过热,现在给我搞成怕它不够热了,解决方法还是有的,就是再加独立开关给进风的两把12cm扇,看着温度表,它升不了温就关一把甚至是两把全关了。实际使用中,经过8小时不断电放音,它整个机壳都是凉凉的不会烫手。那么噪音又如何呢?为了让它有最低的噪音,我选用了足够静的水泵和风扇,当然,贴近机箱是会有一点风声的,不过在半夜时离开机器2米左右,风与泵声是几不可闻了,绝不影响听音环境的宁静度。按我推理,这机箱与风+水冷组合是绝对有能力应付 100+100W 的甲类热量,我还开始备料打做两台 250-300W 的单声道,希望每台重量不会超过25Kg,更希望2-3个月内能完成。


P.S. 风+水冷组合,做价是比传统的铝型散热式会贵,但它能做更大、做更轻的甲机,而且最最重要一点是它能控温,只有能控温的甲类工作电路才可以说是长期稳定,无论春夏秋冬,任何时刻它都是表现如一。


高完成度高实用性的 風冷+水冷 控温型甲类功放


高完成度高实用性的 風冷+水冷 控温型甲类功放


高完成度高实用性的 風冷+水冷 控温型甲类功放


高完成度高实用性的 風冷+水冷 控温型甲类功放













高完成度高实用性的 風冷+水冷 控温型甲类功放

高完成度高实用性的 風冷+水冷 控温型甲类功放

高完成度高实用性的 風冷+水冷 控温型甲类功放

高完成度高实用性的 風冷+水冷 控温型甲类功放

高完成度高实用性的 風冷+水冷 控温型甲类功放

高完成度高实用性的 風冷+水冷 控温型甲类功放

高完成度高实用性的 風冷+水冷 控温型甲类功放

高完成度高实用性的 風冷+水冷 控温型甲类功放

高完成度高实用性的 風冷+水冷 控温型甲类功放

高完成度高实用性的 風冷+水冷 控温型甲类功放

高完成度高实用性的 風冷+水冷 控温型甲类功放

高完成度高实用性的 風冷+水冷 控温型甲类功放

高完成度高实用性的 風冷+水冷 控温型甲类功放

高完成度高实用性的 風冷+水冷 控温型甲类功放

高完成度高实用性的 風冷+水冷 控温型甲类功放

高完成度高实用性的 風冷+水冷 控温型甲类功放

高完成度高实用性的 風冷+水冷 控温型甲类功放

高完成度高实用性的 風冷+水冷 控温型甲类功放


高完成度高实用性的 風冷+水冷 控温型甲类功放

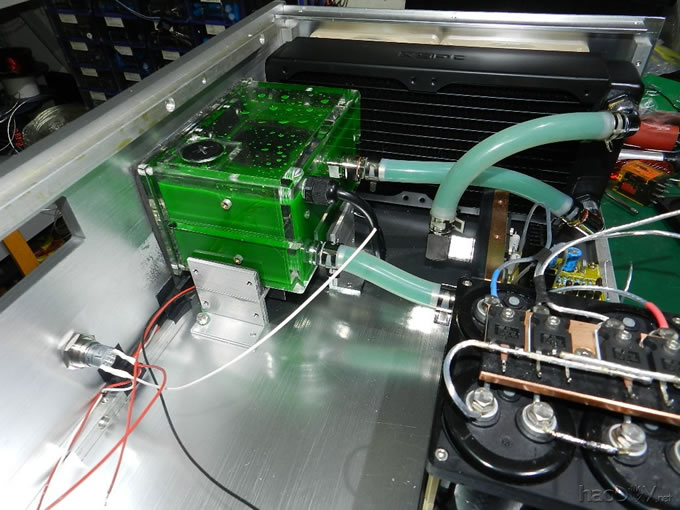

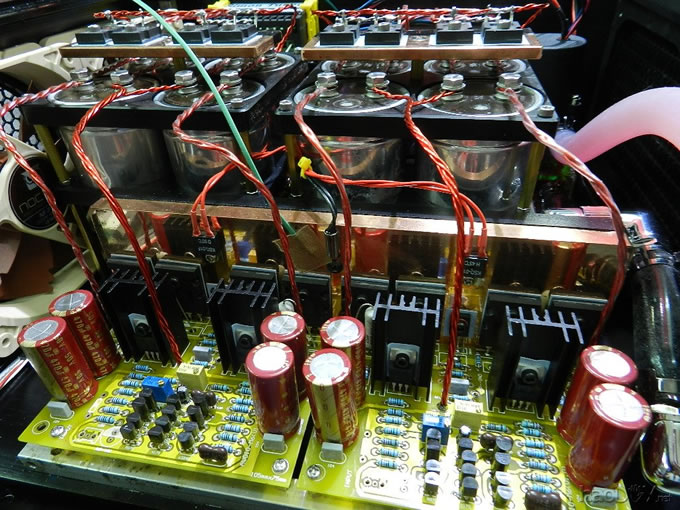

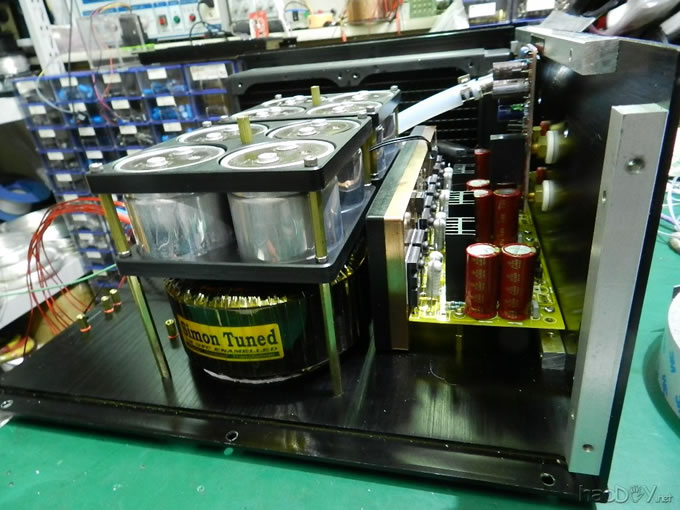

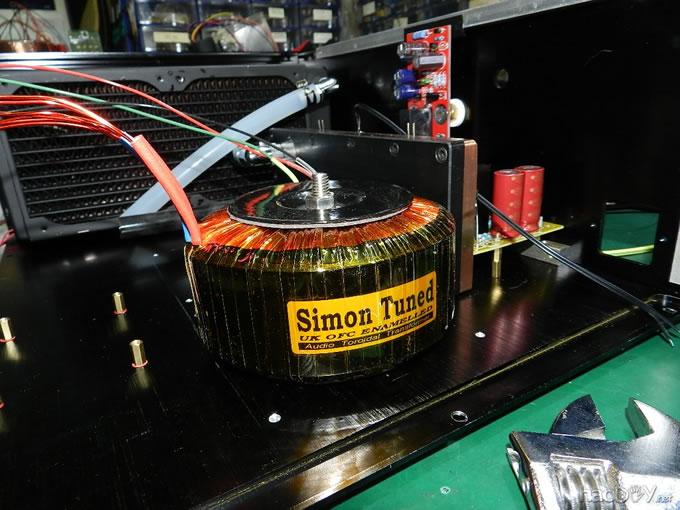

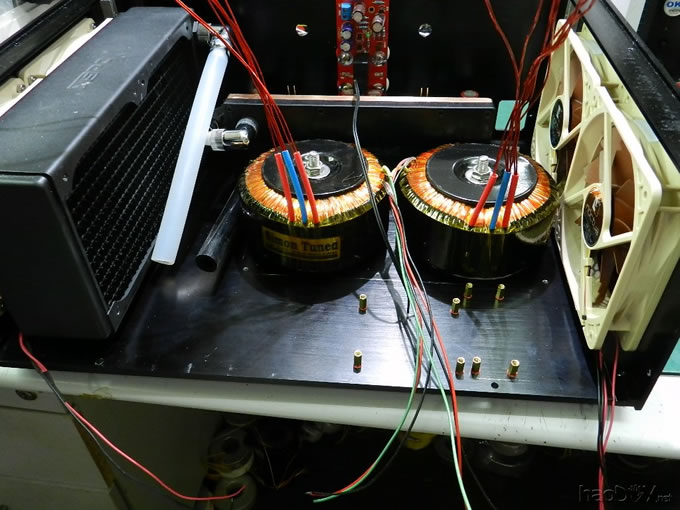

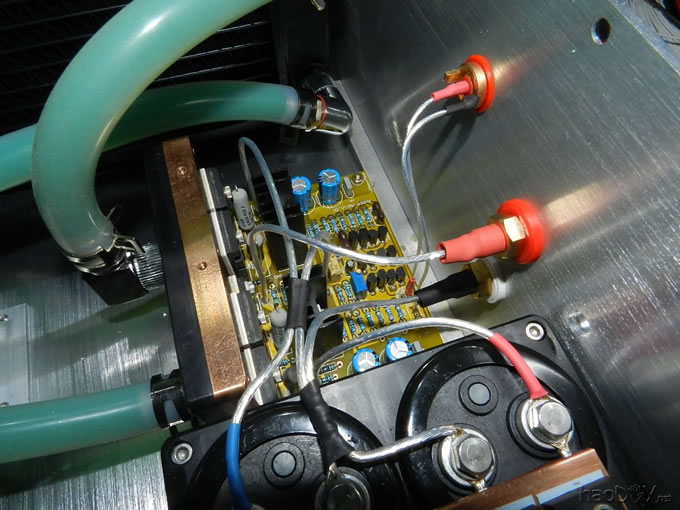

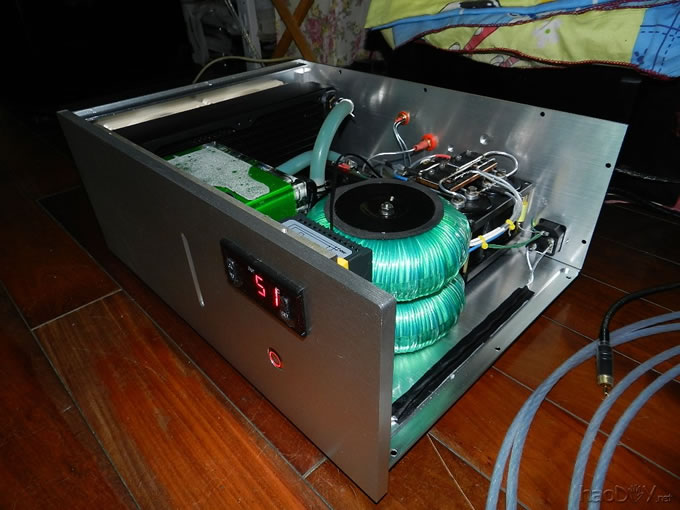

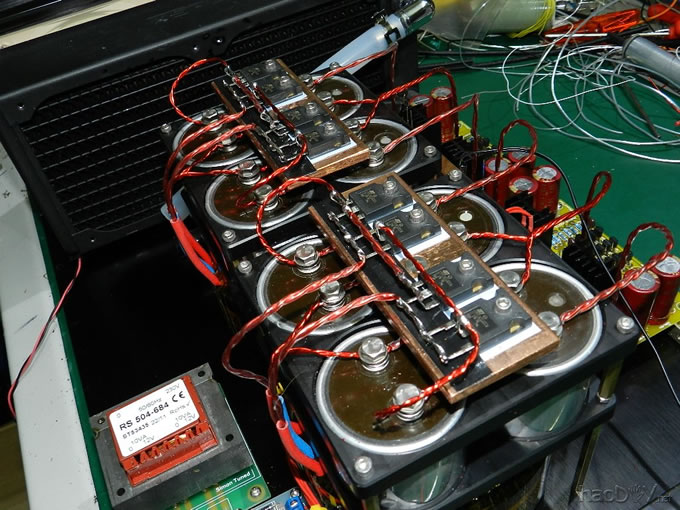

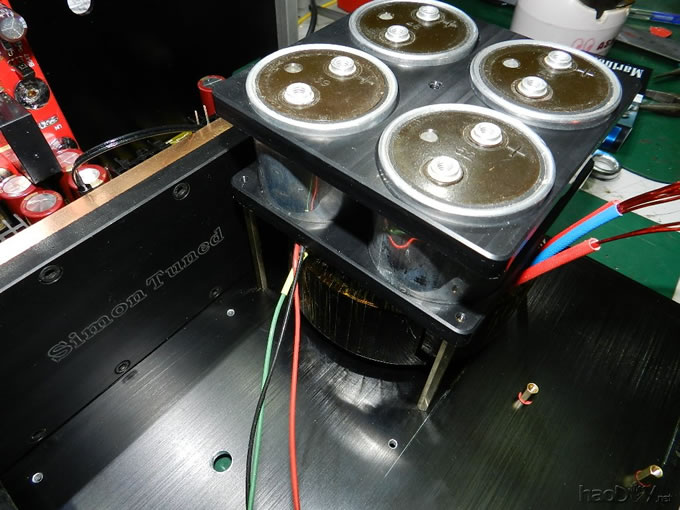

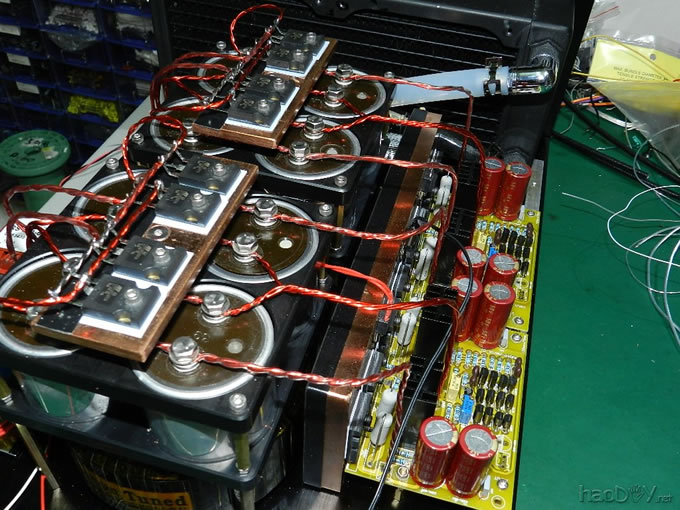

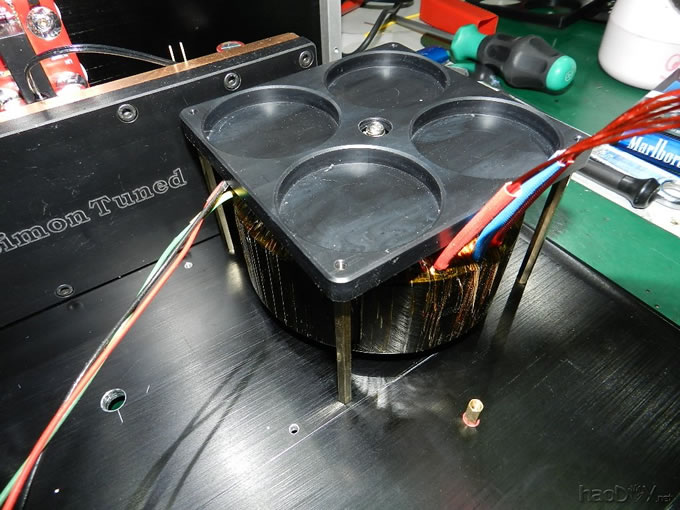

另一台 100W Mono 剛旦生了,這台用更大更靜的 XSPC750 水泵連水箱,XSPC RX240厚水冷排,水冷头紫銅板尺寸只有 70*100*10mm ,轉移260W以上的熱量,兩支貓頭鷹12cm 1300轉風扇隨溫控控制抽風,兩支Thermalright 利民 TR-FDB-1000 12cm 低速风扇吹入,整体噪音幾不可聞,非現場聽過我想沒幾位會相信的了。功放部份:300W O型變壓器兩只,M-cap 10000uf/80V電解四支,170V/30A 肖特基管整流,沒有裝輸出保護,開關机完全沒有衝擊聲响。高完成度高实用性的 風冷+水冷 控温型甲类功放



高完成度高实用性的 風冷+水冷 控温型甲类功放

高完成度高实用性的 風冷+水冷 控温型甲类功放

高完成度高实用性的 風冷+水冷 控温型甲类功放

高完成度高实用性的 風冷+水冷 控温型甲类功放


高完成度高实用性的 風冷+水冷 控温型甲类功放

高完成度高实用性的 風冷+水冷 控温型甲类功放

高完成度高实用性的 風冷+水冷 控温型甲类功放

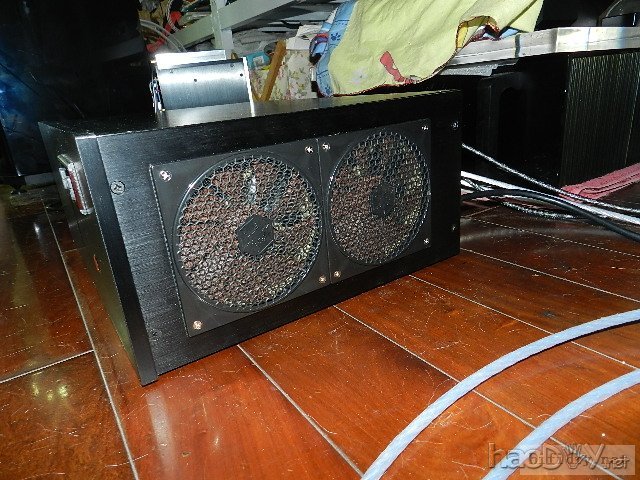

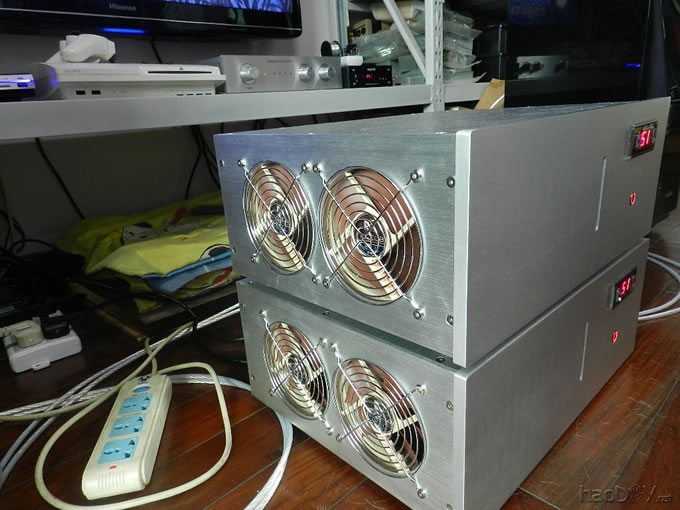

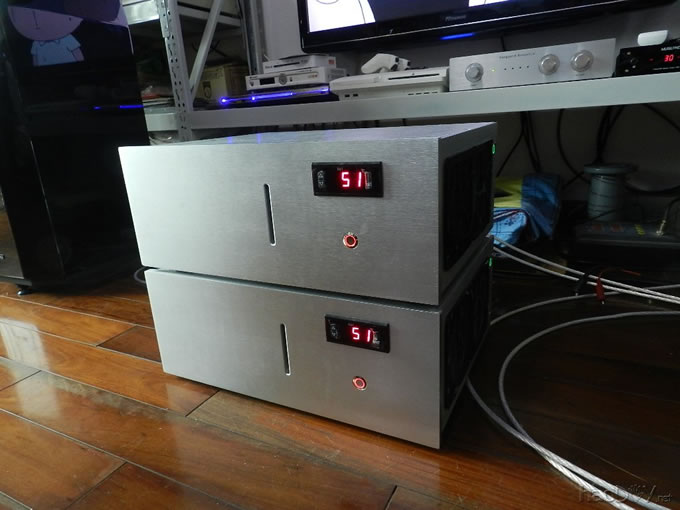

兩台 Mono 終於完成了,經一輪調整後,兩台的一致性都很高,十分穩定。高完成度高实用性的 風冷+水冷 控温型甲类功放


高完成度高实用性的 風冷+水冷 控温型甲类功放


高完成度高实用性的 風冷+水冷 控温型甲类功放

Pass 部份電路是單端放大,所以效率最高只有25%,出100W就最少要400W功耗,加上有人考慮留很高的餘量,希望功放在全功率放大下,面對阻抗更低的音箱也能推好,所以變壓器就必須用到更大了。例如你想做一台推挽甲机,最高效率理論值是50%,有机會推4歐和8歐音箱的音箱,功率不低於100W,那你就須要


8歐出100W DC+/-40V 5A = 200W
