LM3875 Gainclone放大器（芯片放大器）

协同放大器主要是基于“大容量装”的原则，在一个沉重的的烹饪锅机箱使用，以减少振动和共振。该放大器电路是一个最低限度的三个电阻器LM3875 gainclone（芯片放大器）。

我读过的采访中，有47个实验室，在那里他们评论他们是如何处理与共振和振动，使放大器“的刚性和紧凑的”。与以往的DIY放大器的项目，我都作出了努力，以减少共振和振动，但对于这个项目，“刚性和紧凑型”是整个主体的协同放大器的设计。

刚性芯片放大器机箱

，吉奥已经建立了一个小单端50EH5电子管功放使用铝饼铛，并住在这些廉价的机箱，，我也看到了其他放大器。我将这种想法扩展为一种廉价的机箱，购买最重的铸铝（3毫米厚），烤盘，我能得到我的手。添加到一个巨大的案板木材重层叠片带把手的，现在我们正在做饭！完成放大器重26磅，，所以手柄是必要的。一个大的散热片是用螺栓固定在机箱顶部，以协助冷却，但主要是添加额外的芯片被安装在的质量。薄型铜脚连接到砧板和1/4“直径的螺栓，弹簧清洗和蝶型螺母扭矩底盘的基础。

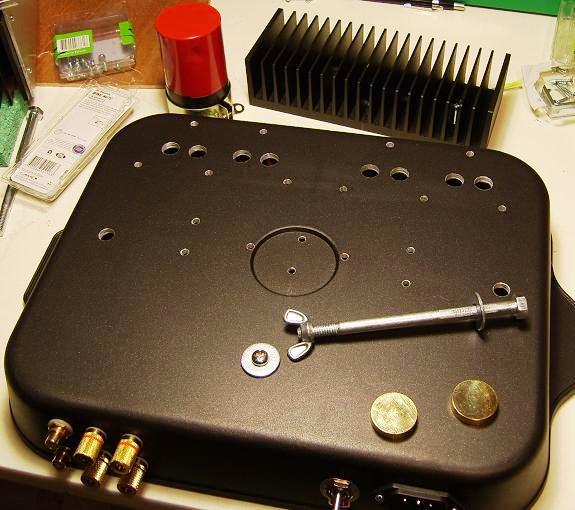

图片01：铝烤盘底盘

最小的电路 - LM3875 IC芯片放大器（Gainclone）

的概略为chipamp的图所示，在图01和包括只有三个电阻。这是非常相似已构造的简化方块的的许多gainclone放大器。布局如下我的veroboard的点至点的LM3875 gainclone芯片放大器和更进了一步通过消除小veroboard的。现在的底盘和活性成分的协同工作。纯的银线的输入信号和用于重型铜线被用于从芯片输出到扬声器接线柱。银焊料中使用的。

图01：原理图 - LM3875非反相Gainclone的放大器

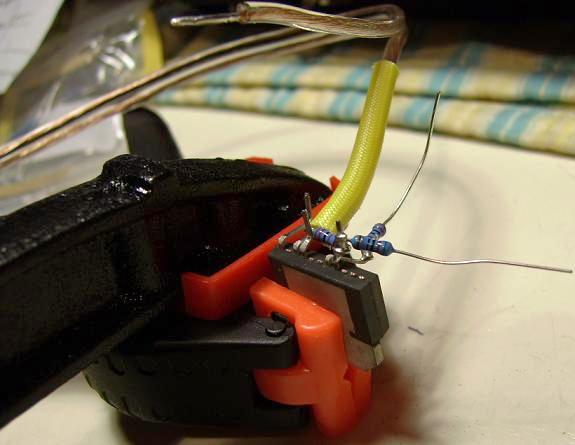

图片02：点对点建设

芯片安培的电源供应

在下面的图02中所示的电源的示意图。RFI滤波器是用来清洁电源。甲50VAC中心抽头评价160VA和8A整流桥的环形变压器，用来提供约+ /-35VDC。你看到的是巨大的红色坦克廉价的电解电容，额定功率为10000 UF / 100V。已经从电容和金属外壳的酸腐蚀底漆底漆与塑料标签，然后喷上多个光的红色大衣产生一个专业的，艰难的完成。安装支架用电工胶带绝缘的功率上限。无氧铜电缆被用于电源布线。

图02：电源原理图的协同放大器

我是一个巨大的信徒在冷落我提出我的阀放大器项目。整流桥的冷落0.01 uF的聚酯瓶盖，以减少二极管的开关噪声。10 uF的聚丙烯和0.1uF的涤纶电容器的线帽被冷落。10 uF的帽中档的频率通过干净通过的权力帽和0.1 uF的帽消除噪声所产生的寄生电感和电阻的上限。

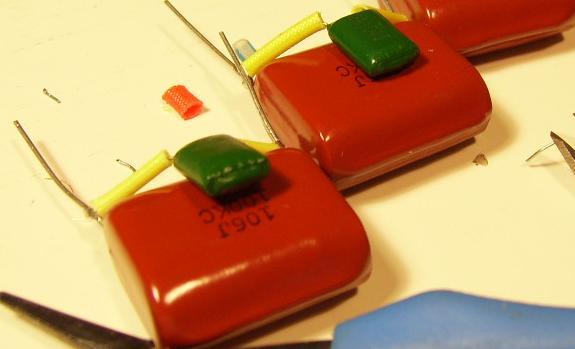

图片03：缓冲电容器

星形接地配置连接到机箱上的所有地面点。地面到机箱的电源是通过，周围循环铁氧体磁芯两个循环，以减少潜在的嗡嗡声和射频干扰（RFI）。是绝对没有的嗡嗡声，嗡嗡声，嘶嘶声，裂纹或任何时从扬声器放大器是。

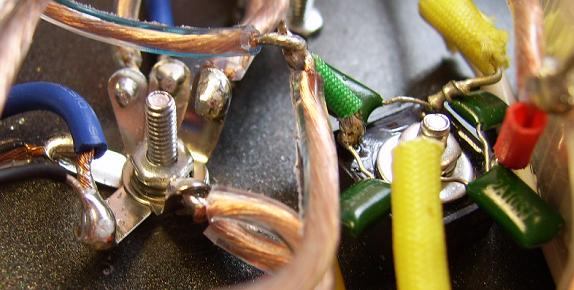

图片04：星形接地和冷落整流桥

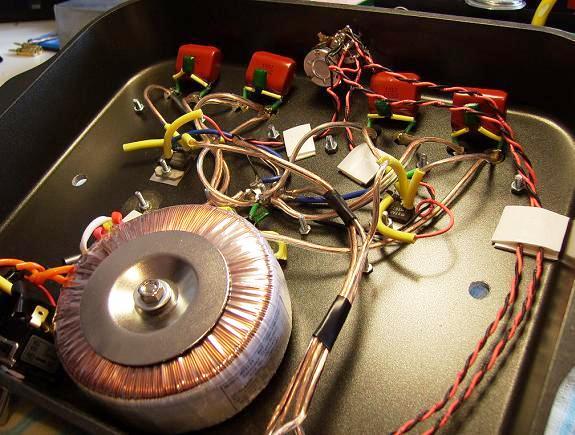

图片05：底部LM3875 Gainclone

图片06：协同芯片放大器LM3875 Gainclone

大规模的声音从大容量装载

你读的主观评论告诉消失，揭示无拘无束的音乐的设备。任何矿场或其他任何人的齿轮，这是我所听到的第一次。有没有人要发言，只是音乐。从后面的墙上，从侧面伸出的声场，整个房间（7×8×2.5米），清晰的细节和多层纹理和复杂的音色。设置包括一个NAD C542 CD播放机，DIY棉花连通的互连（类似于DIY银互连电缆，但保温棉），协同LM3875放大器和双向的小书架音箱。无氧铜电缆，扬声器电缆是一对孪生运行。我期望的放大器，以提高在接下来的几个星期，但对于现在的我惊呆了！
