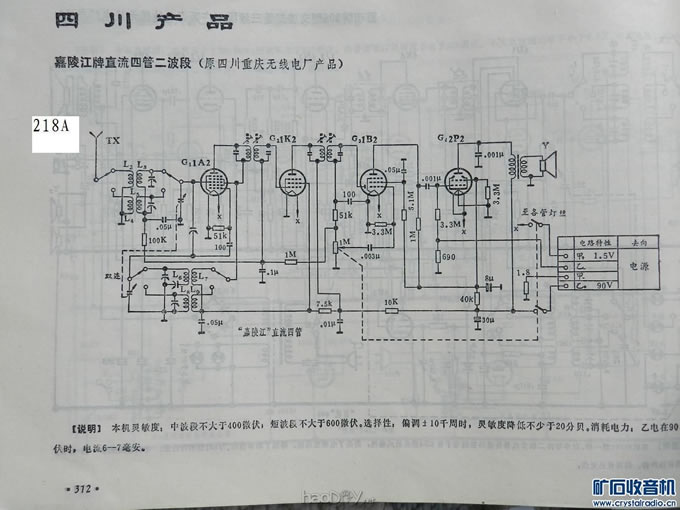

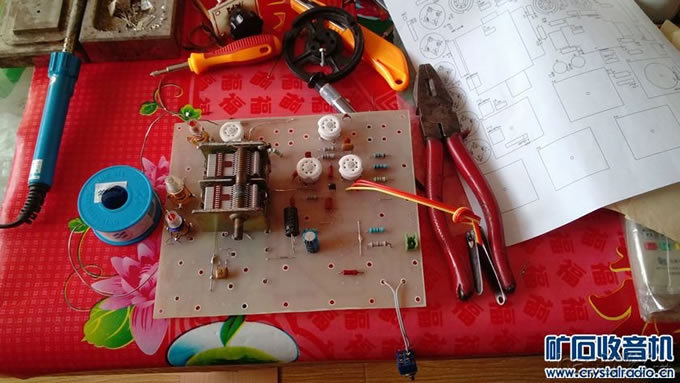

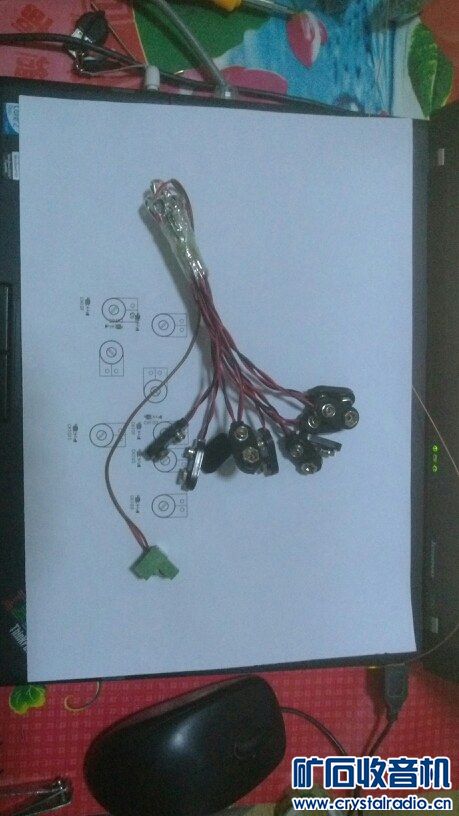

一、设计目的 国产直流电子管收音机主要有上海451、长江125等型号。这类收音机由于要使用电池供电且能量有限，有些地区不易买到供电专用的乙电池，而交流电源使用起来则更为方便，因此直流电子管收音机在技术发展的过程中多数被改造为交流收音机，残存下来的寥寥无几，以至于很多电子管收音机书籍中都无直流电子管机器的相应资料。所以本次DIY大赛设计的参赛作品为一台木盒式四灯三波段电子管收音机。 考虑到成品电子管机器多数为超外差式，因此本机也设计为超外差式。超外差式收音机通常包括变频级、中放级、检波级和低放级四部分，由于直流电子管机器的设计理念之一是节约电能，电子管数量不能过多，常见电子管机器一般为四灯机或五灯机，这里选择一张嘉陵江四管机图纸进行设计。  本机电路图。 本图纸为二波段机器图纸，本机在该图纸基础上增加一个波段，即更改短波部分，增加一组天线线圈和震荡线圈。 二、工具材料准备 工具准备：外热式20W电烙铁一把、手电钻一套、电路板制版转印机、腐蚀塑料水槽、螺丝批及刀具、信号发生器、万用表等。 材料准备：覆铜板、热转印纸、打印透明不干胶纸若干、有机玻璃板、薄铁皮、螺丝桩若干、适当尺寸木盒一个（本机选择24.5*16.5*13CM尺寸）、薄松木板及薄纤维板若干、焊锡丝、线材、常用阻值1W功率电阻若干、常用容值电容器若干、半可变电容器若干、LT100系列K式调感线圈、电子管座、312-3/4电子管机中周、旋钮、9V电池扣、1号电池架、电位器、双联电容器、输出变压器、扬声器等。 电子管型号：1A2、1K2、1B2、2P2。 三、制作过程 有了计算机软件辅助制图，本机未采用传统电子管机常用的搭棚焊安装方式，而用计算机辅助制作印刷电路板。 然后是印刷电路板制作，本机采用热转印制版，转印制版和切割打孔过程没有拍图，最终做好的印刷电路板如图所示。  电路板实物图 本机的印刷电路板共有五块，分别是主体电路板、刻度盘背板、波段开关支架板、调谐旋钮支架板、音量电位器支架板。主体电路板尺寸根据木盒尺寸确定，为16*19CM，三块支架板根据旋钮内部件的尺寸确定，为5*4CM。 刻度盘背板根据调谐拉线盘尺寸计算确定。本机选择使用直径7.2CM调谐轮，双联电容器转动范围共有半圈，因此刻度盘有效长度为调谐轮半周长11.3CM。其上印制矿坛logo，为比赛量身定制。 首先完成部分配件的组装过程，将三个旋钮部件的支架板与铜柱组装起来，形成三个旋钮模块部件，铜柱的总高度根据木盒的深度和主电路板的安装高度确定。  部分部件 接下来完成主电路板的焊接工作，首先焊接电阻电容等小体积部件，然后焊接电子管座等部件，最后安装双联电容器和调感线圈部件，其中101K线圈采用101S线圈改制，在原有线圈外部另绕40圈作为回输线圈。机芯主体部分安装完成之后安装三个旋钮模块部件及输出变压器，然后连接扬声器。  部分组装 本机沿用原始图纸的1.5V甲电和90V乙电，将10个9V电池扣串联组装后对接头绝缘处理并与乙电插头连接，将两个1号电池架并联后与甲电插头连接。 对电路板的焊接及部件规格多次进行检查，无误后插接甲乙电源，打开开关开始进行测试工作。  乙电池扣 首先调试低放部分，只安装1B2检波管和2P2功放管，使用手机作为信号源，从音量电位器中点注入信号。经测试，低放部分工作正常，以下是测试视频。 低放测试视频链接 http://v.youku.com/v_show/id_XNjcxMzIyMzA0.html (责任编辑：admin) |
