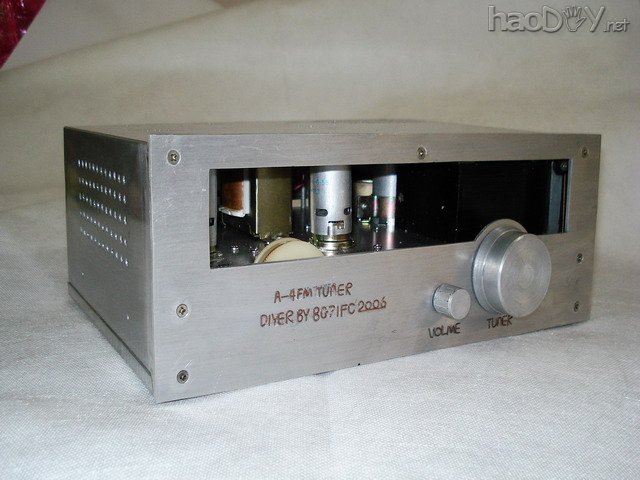

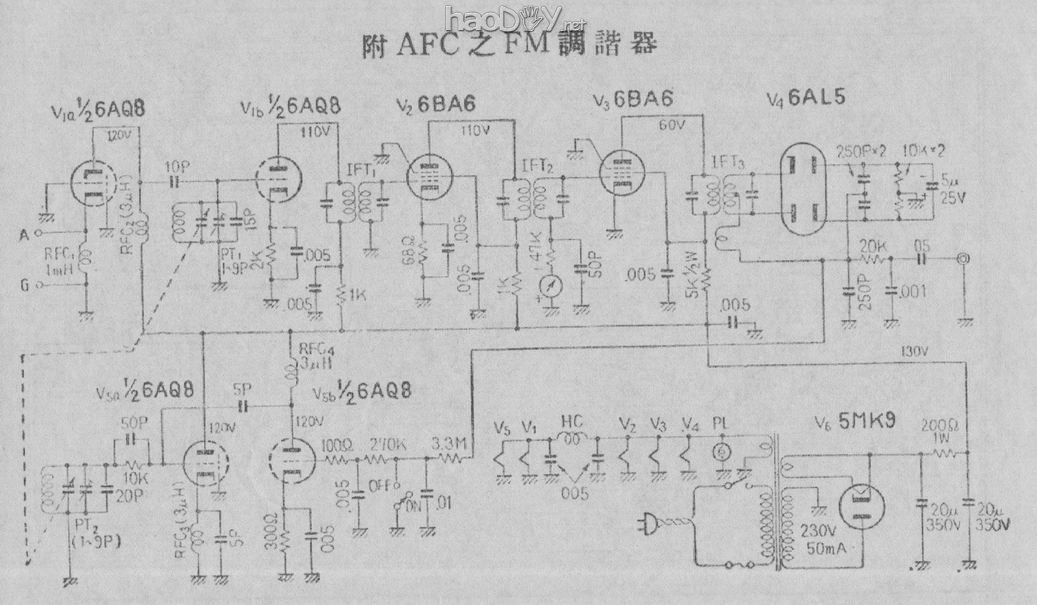

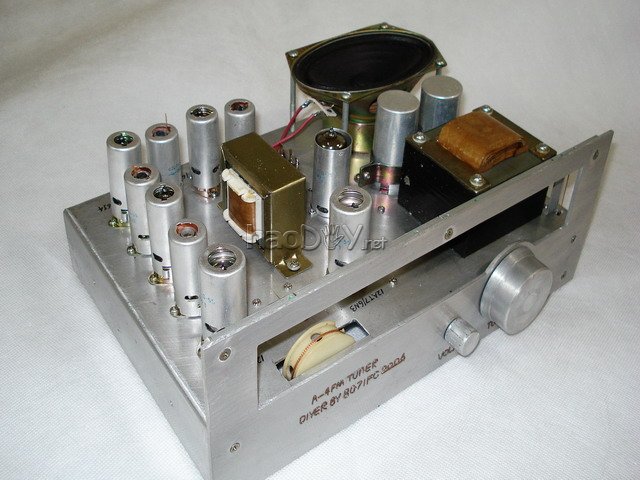

经过努力,小弟的FM基本收尾了,能收到本地几个强台,感觉成功但不完美,因为离自己的要求还有差距,所以发个视频上来让大家参详一下,如果大家觉得比较满意的话,那么我把所知道的都发上来共同学习,如果相差太远,那我就先放下,待老师同学有好的经验,我再继续改进 ,机器为6管,AFC没装.从头到尾:6N3---6J4---6J4---6J4--6F3----------6N3,频率覆盖可达18MHZ,最高本振频率可达110MHZ. 高放-混频--中放1-中放2-限幅放大--电压/低频放大 | AFC/本振 今天上视频之后一直开了4小时,可靠性尚可,一个星期内上图和资料,请关注的朋友等待. 我先上图片:首先是电路图,这里有张原图,然后考虑到灵敏度的问题,在参考了其他图纸之后再拼凑成现在的工作图,在调试的过程中又更改了小部分,本振改成YCCUI的调屏式.大型元件买回来后尝试几种摆位,取最紧凑而又合理的摆位,最后定下机器低盆的尺寸,面积约A4纸大小,高12CM,宽31CM,深21CM,到加工店买些边角料,找做坊开料折边,回来之后用手摇转和大小杂锦挫刀开出所有大小方孔圆孔,部分锣丝孔攻了牙,后面是用肥藻水清洁,沙纸打磨后用稍粗沙纸拉丝,绝对干躁后找个无风的日子喷多次清漆就成,如果要写字,就要喷漆前写上,喷漆后就很牢固了.我面板上的标识是用小铜线屈折之后用胶水粘上去的,喷漆之后一般擦拭是无问题的.
|
