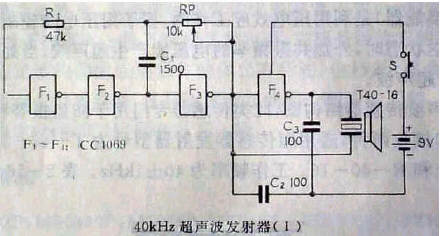

40kHZ超声波发射电路之一，由F1~F3三门振荡器在F3的输出为40kHZ方波，事变频率首要由C1、R1和RP抉择，用RP可调电阻来调理频率。 F3的输出鼓励换能器T40-16的一端和反向器F4，F4输出鼓励换能器T40-16的另一端，因此，插手F4使鼓励电压进步了一倍。电容C3、C2均衡F3和F4的输出，使波形不变。电路中反向器F1~F4用CC4069六反向器中的四个反向器，剩余两个不消（输入端应接地）。电源用9V叠层电池。丈量F3输出频率应为40kHZ±2kHZ，不然应调理RP。发射超声波信号大于8m。

    40kHZ超声波发射电路之二，电路中晶体管VT1、VT2构成强反馈稳泼魅振荡器，振荡频率便是超声波换能器T40-16的共振频率。T40-16是反馈耦合元件，对付电路来说又是输出换能器。T40-16两头的振荡波形近似于方波，电压振幅靠近电源电压。S是电源开关，按一下S，便能驱动T40-16发射出一串40kHZ超声波信号。电路事变电压9V，事变电流约25mA。发射超声波信号大于8m。电路不需调试即可事变。

    40kHZ超声波发射电路之三，由VT1、VT2构成正反馈回授振荡器。电路的振荡频率抉择于反馈元件的T40-16，其谐振频率为40kHZ±2kHZ。频率不变性好，不需作任何调解，并由T40-16作为换能器发出40kHZ的超声波信号。电感L1与电容C2调谐在40kHZ起作谐振浸染。本电路顺应电压较宽（3~12V），且频率稳固。电感回收牢靠式，电感量5.1mH。整机事变电流约25mA。发射超声波信号大于8m。

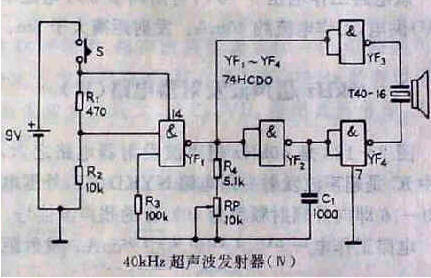

    40kHZ超声波发射电路之四，它首要由四与非门电路CC4011完成振荡及驱动成果，通过超声换能器T40-16辐射出超声波去节制吸取机。个中门YF1与门YF2构成可控振荡器，当S按下时，振荡器起振，调解RP改变振荡频率，应为40kHZ。振荡信号别离节制由YF4、YF3构成的差相驱动器事变，当YF3输出高电平常，YF4必然输出低电平；YF3输出低电平常，YF4输出高电平。此电平节制T40-16换能器发出40kHZ超声波。电路中YF1~YF4回收高速CMOS电路74HC00四与非门电路，该电路特点是输出驱动电流大（大于15mA），服从高档。电路事变电压9V，事变电流大于35mA，发射超声波信号大于10m。

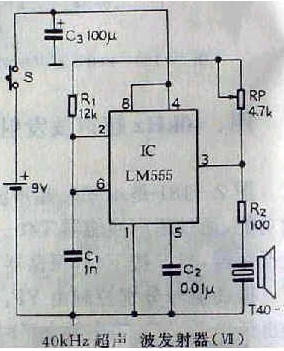

    40kHZ超声波发射电路之五，由LM555时基电路及外围元件组成40kHZ多谐振荡器电路，调理电阻器RP阻值，可以改变振荡频率。由LM555第3脚输出端驱动超声波换能器T40-16，使之发射出超声波信号。电路简朴易制。电路事变电压9V，事变电流40~50mA。发射超声波信号大于8m。LM555可用NE555直接更换，结果一样。
