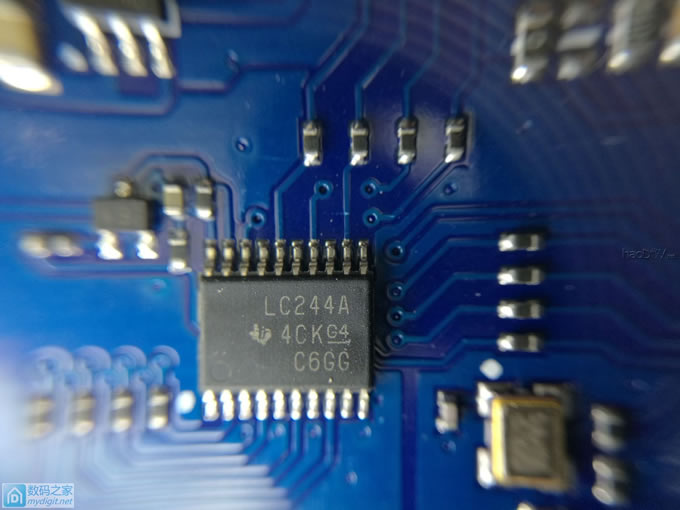

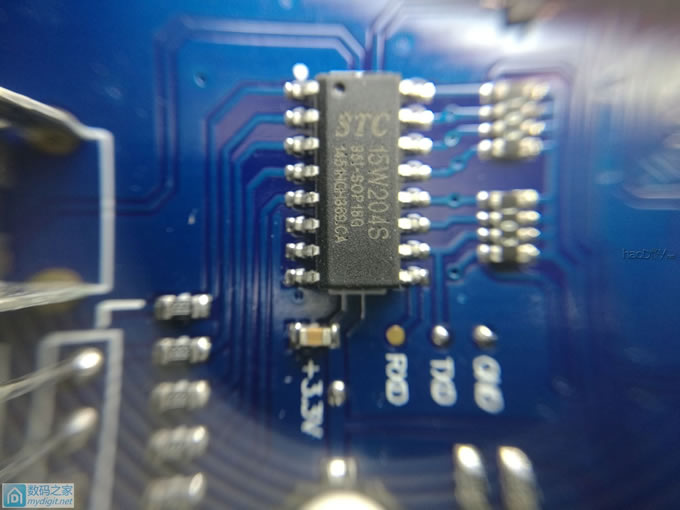

STC 15w204s单片机：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

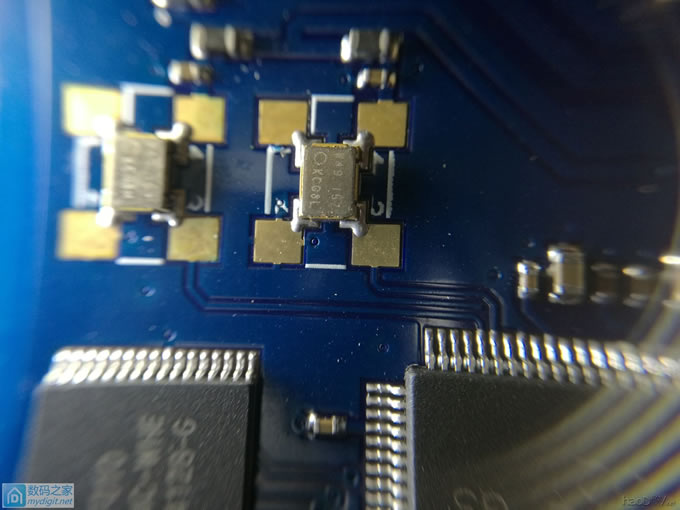

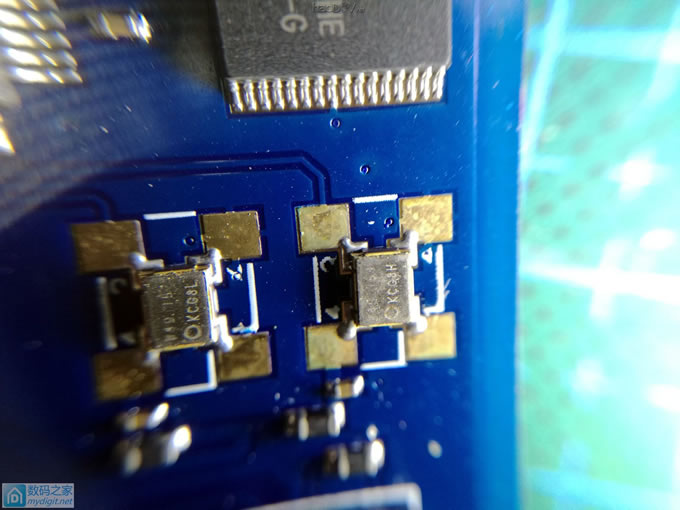

两颗KCG8L 晶振，是不是温补型没查到资料：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

再来一张，上面的参数是：W 49.152
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

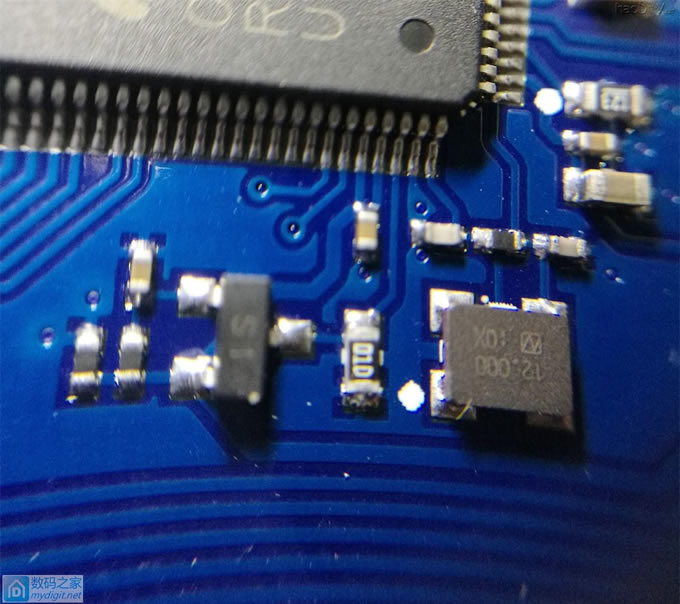

传说中的第三颗晶振，参数为：12.000
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

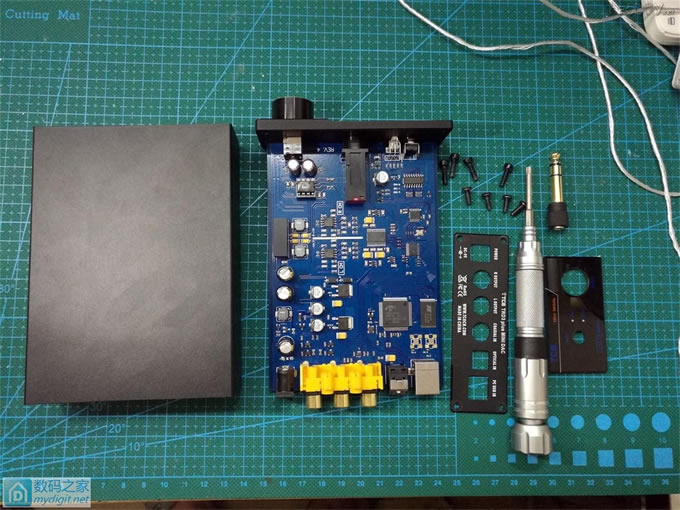

再看一下整体的布局：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

大合影：

由于原机配的是开关电源，在不放音乐的情况下，音量开到最大，耳机中会有丝丝底噪，这让我十分不爽，就琢磨着给它配个线性电源，至于开关电源和线性电源的优缺点相信坛友都知道。去X宝一查，最便宜的线性电源都要200元，这真是叔能忍婶都不能忍啊！听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

这不，撸块LT1083的空PCB板回来，本来想用洞洞板自己搞的，结果发现真没有了，去X宝的话还是要邮费，还不如直接买现成的PCB，听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

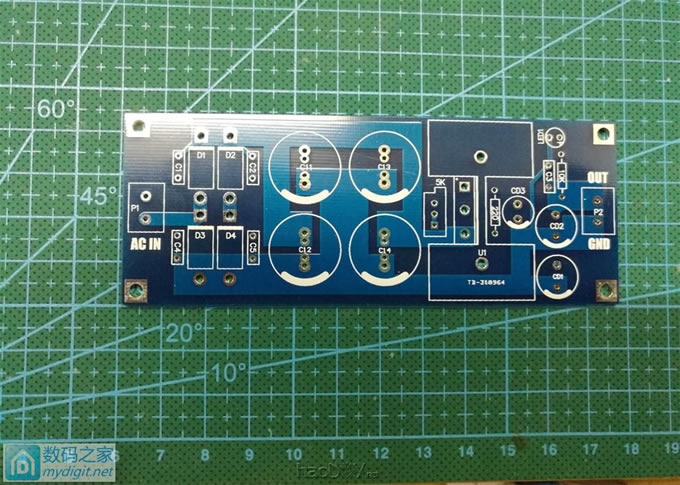

经过认真选择，选定这块吧：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

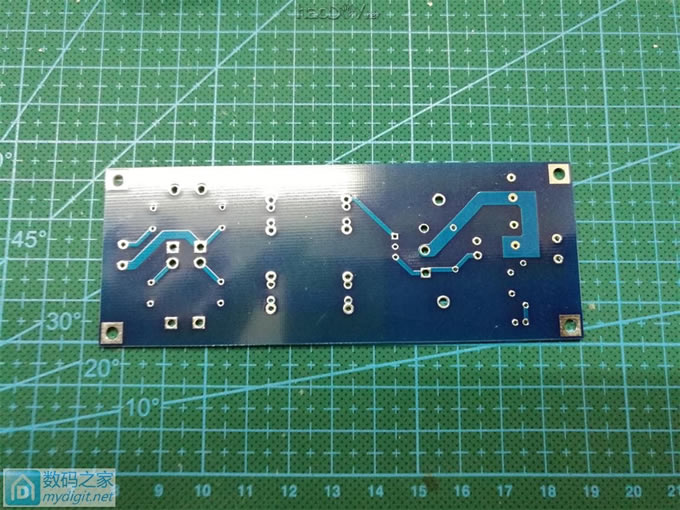

PCB背面：

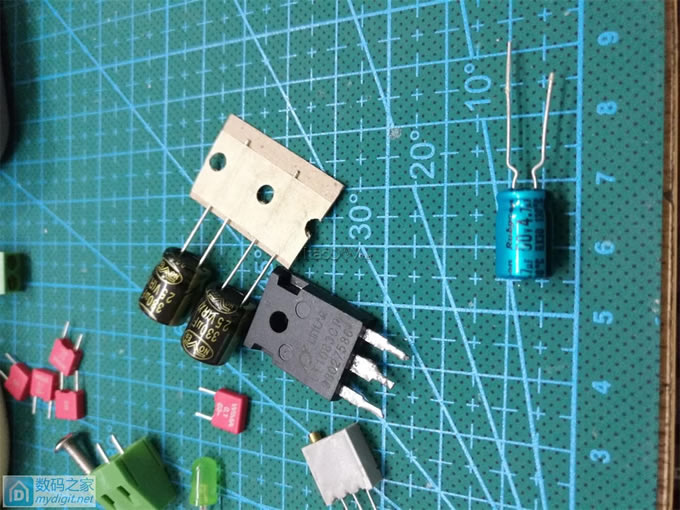

从元件包里一阵翻找，好吧，104电容没别的，就用威玛吧，LT1083只有短脚的，反正看板子我也不会焊在板子上的：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

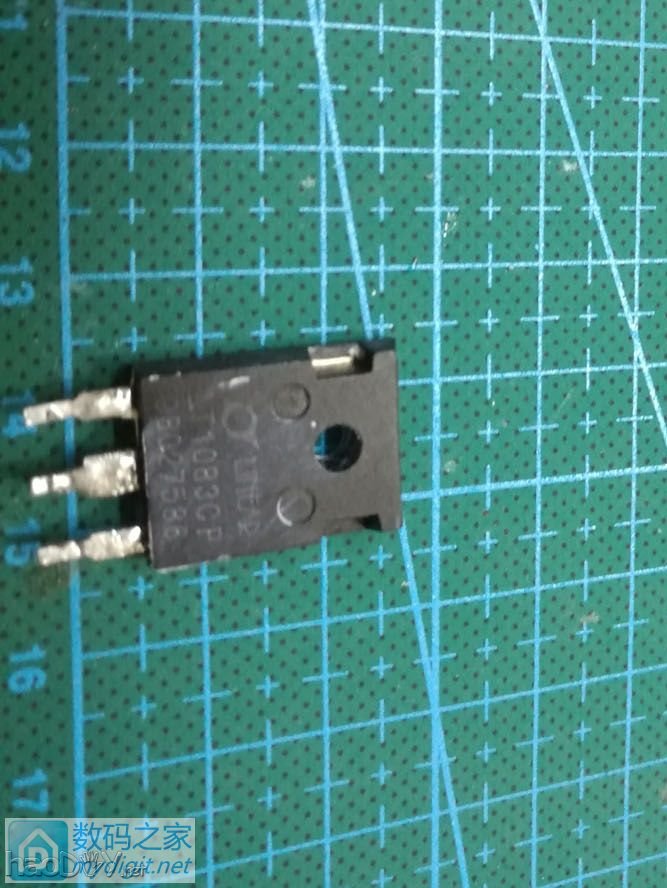

LT1083特写：（加了点硅脂能看清楚）
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

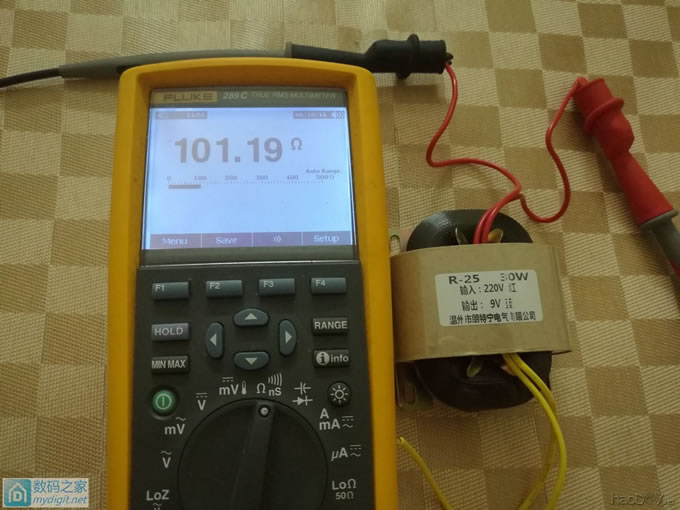

接着又从零器件包里找到了个“神器”R型变压器，这个用在这里刚刚好，因为我的耳放要求是9V供电，这个正好是220V转9V的，经过整流滤波后大概11V左右，正好够低压差的线性稳压管LT1083使用，不浪费，先测下初线线圈的直流电阻，不错，对于30W的变压器来说101欧左右：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

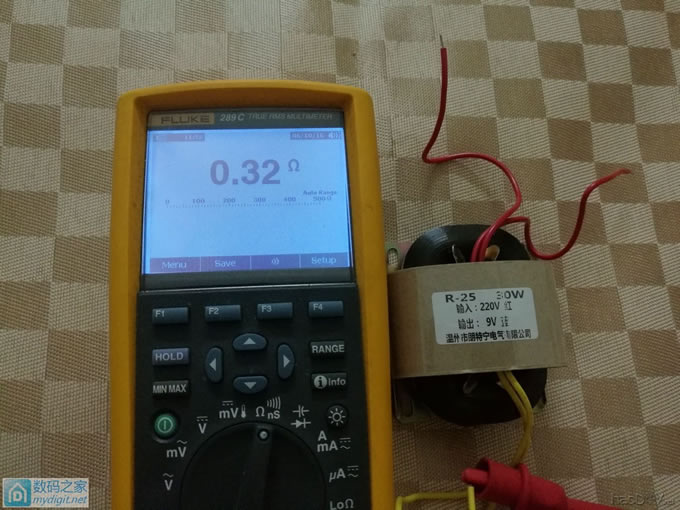

次级线圈的直流电阻为0.32欧：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

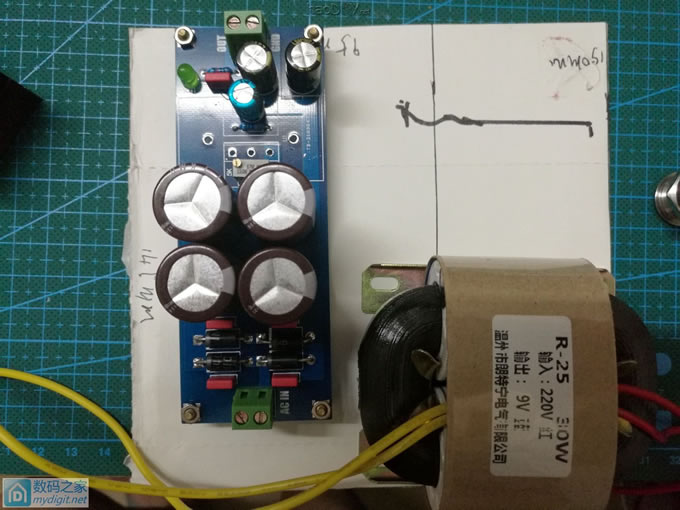

先把需要用的在纸上排下版，看需要多大的机箱，因为考虑要使用铝机箱，所以LT1083芯片没有焊接，到时利用机箱进行散热：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

经过模拟演算，推测出机箱需使用145*54*150MM（宽、高、深）的机箱，于是下单，第二天就收到了：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数


未完，更多精彩在楼下

继续继续：

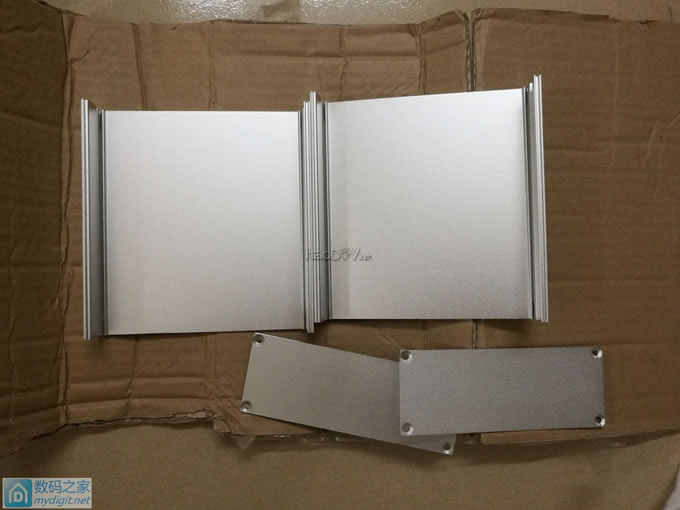

拆开机箱的包装，好简单，上下盖加前后档板：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

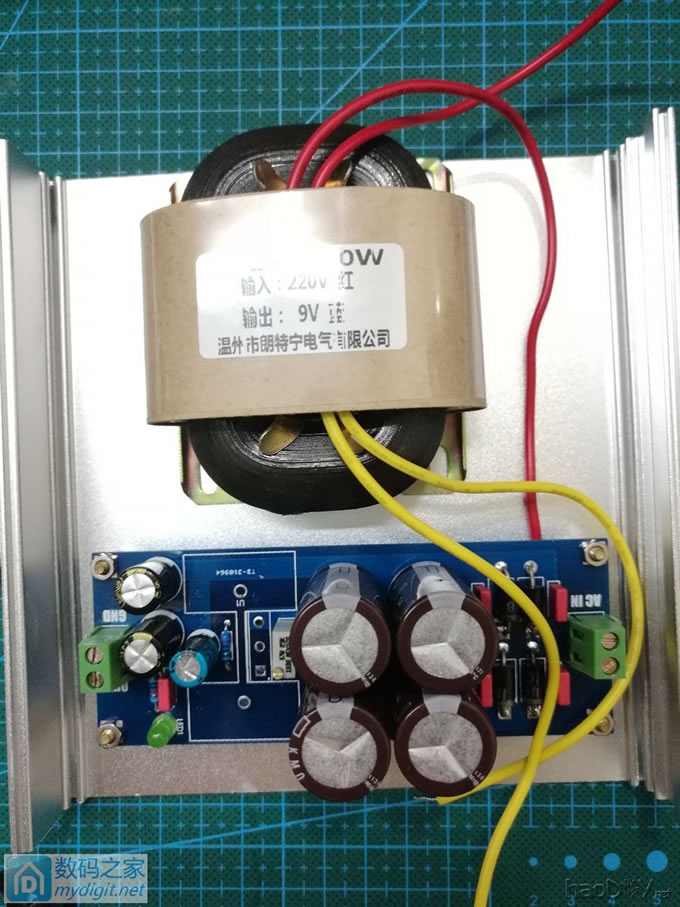

把变压器和稳压板放上试下，正合适：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

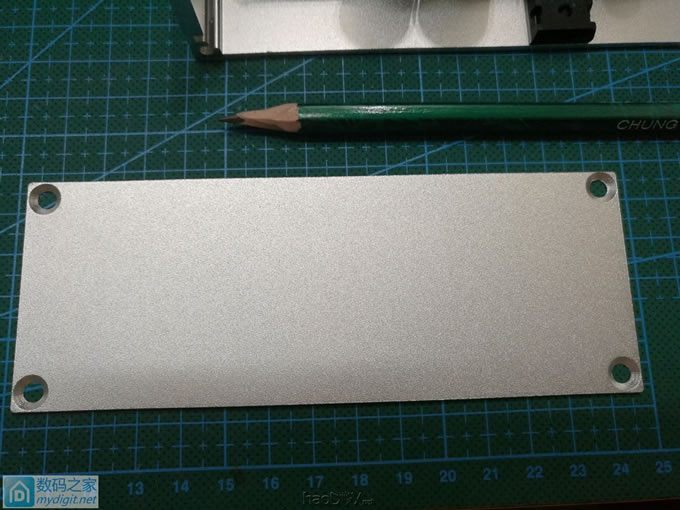

接下来就是繁重的工作了，规划前后档板，铅笔伺候：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

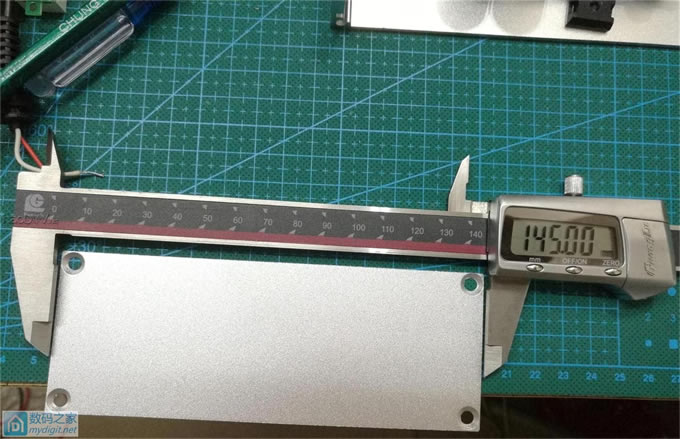

先用卡尺测出宽度，嗯，很标准啊，145mm有木有：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

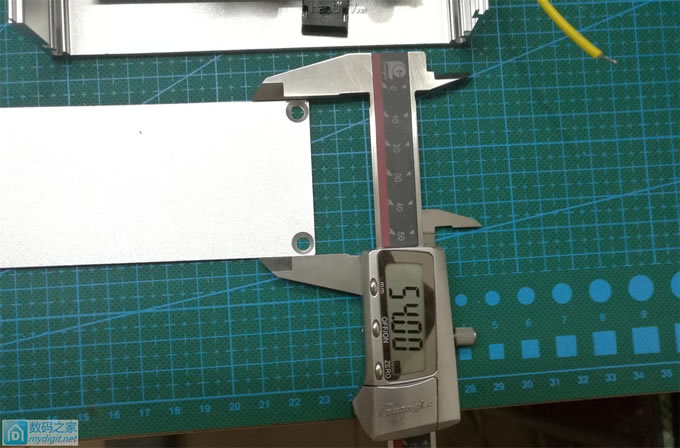

高度54mm正正好：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

那就进行一次幼儿园的计算题吧，找中点，145mm÷2=72.5mm
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

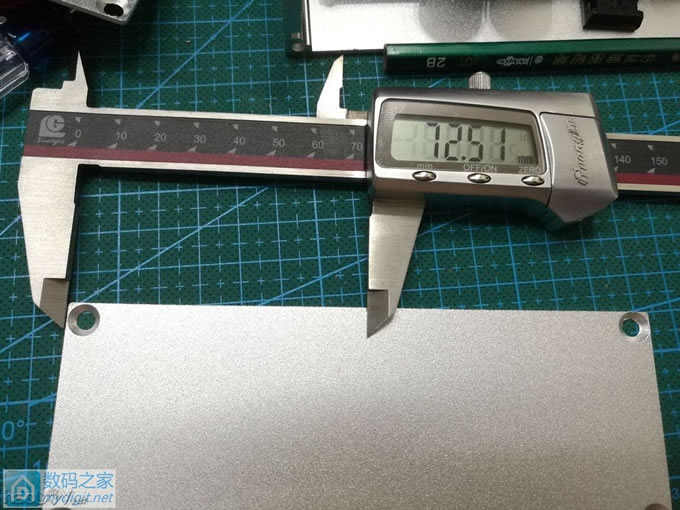

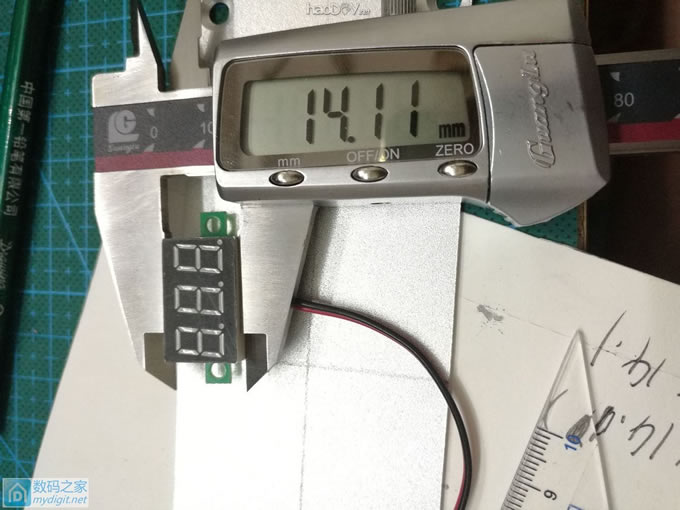

以前撸的电压表也有用啦，呵呵，用这里正合适呢：

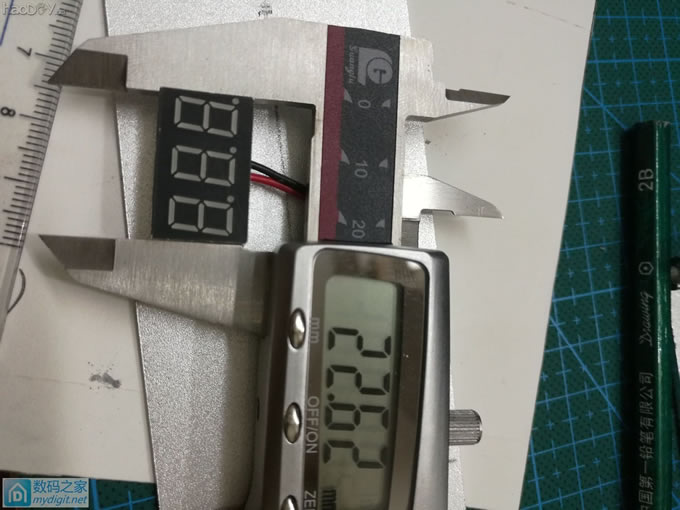

一样的先测量大小：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

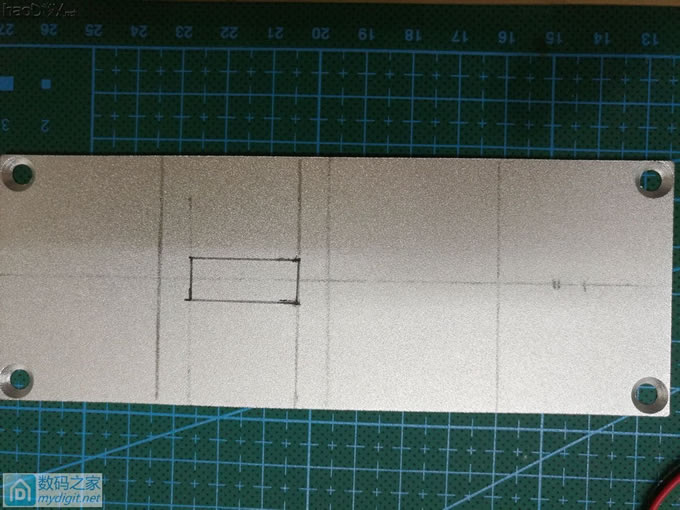

根据以上测得的数据，在前面板上画好格子，这样的比例应该好看吧：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

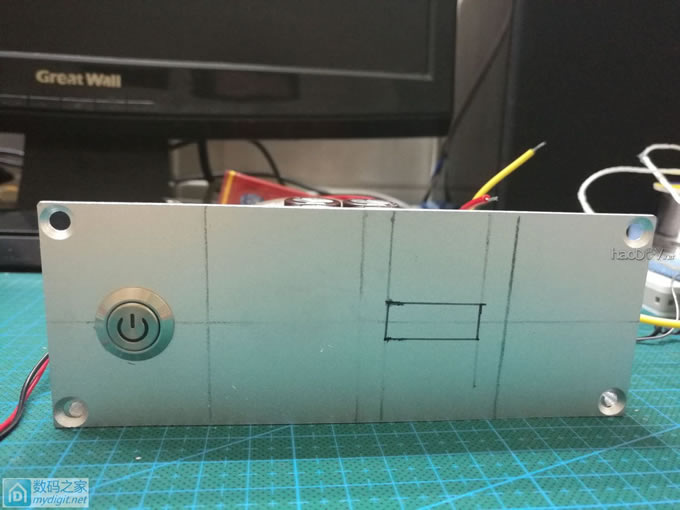

先开个电源键的孔，把电源键装上看看效果：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

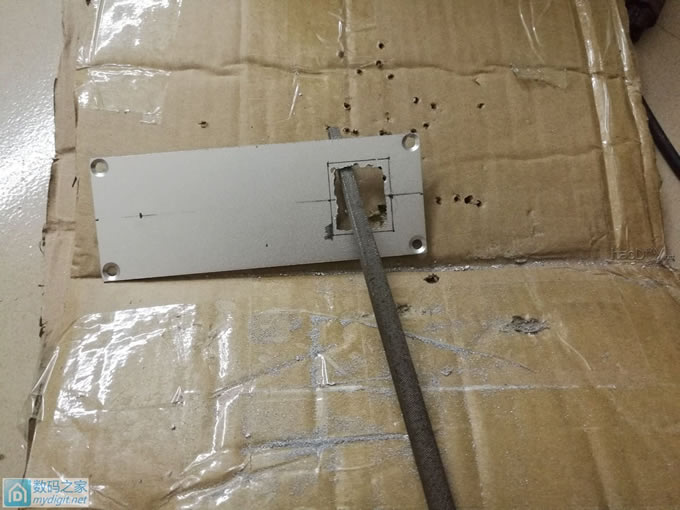

接下来悲催、苦命的工作开始了，用钢挫按尺寸挫出前后面板，说多了都是泪啊，谁要本人穷得买不起雕刻机啊！
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

听说攻丝孔要加油，可是本人单身狗一条，没开火啊，最后还是让我找到一瓶橄榄油，反正是油不是吗？
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

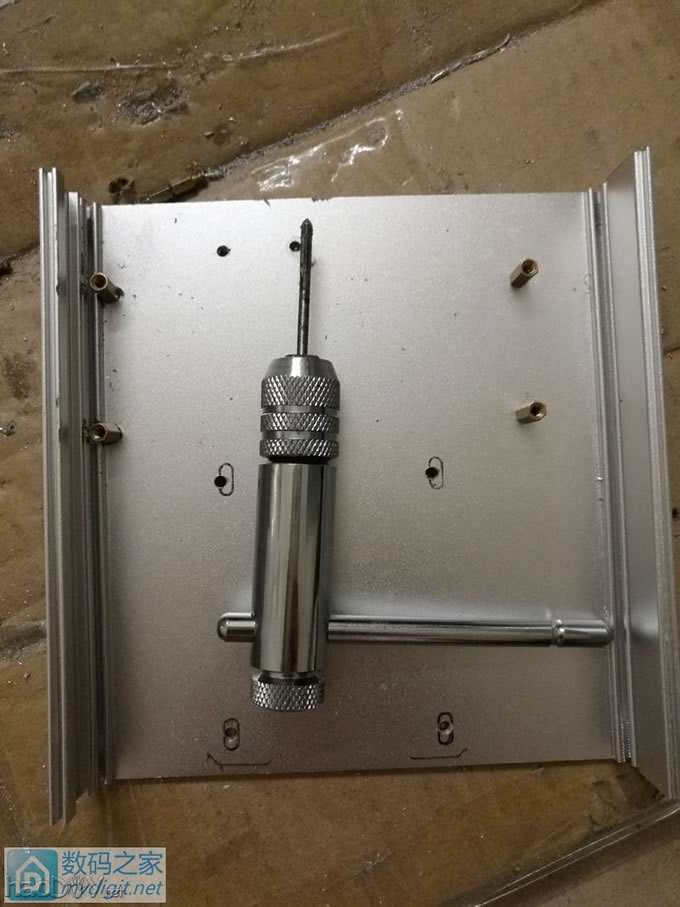

上油，攻丝钻孔，累啊！
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

未完待续~

接上楼：

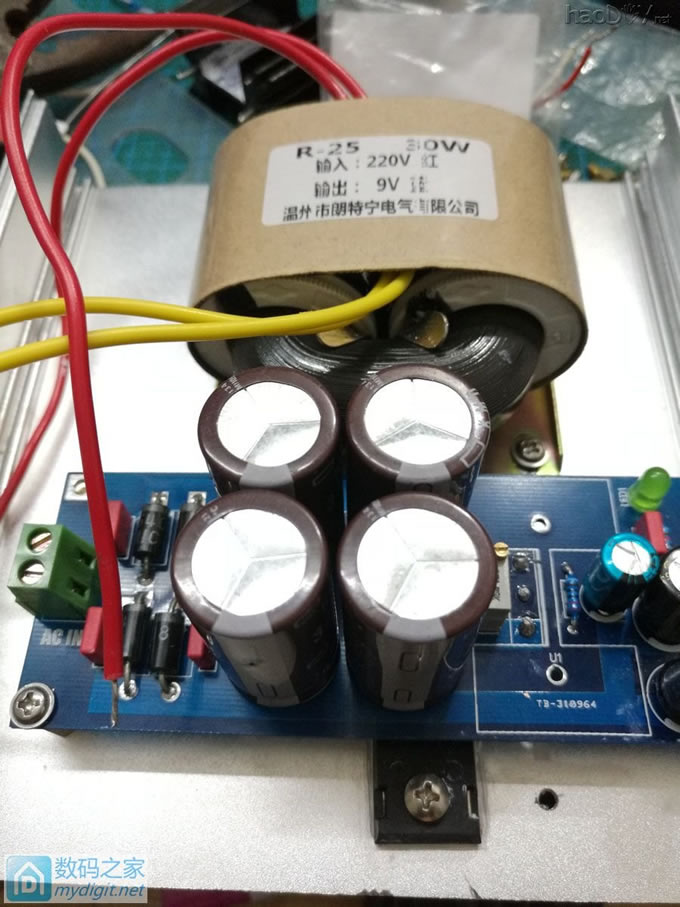

把变压器和稳压板固定好，这里提醒下，LT1083需要对地绝缘的，我是加了云母片，利用硅脂进行管子和铝外壳之间的散热：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

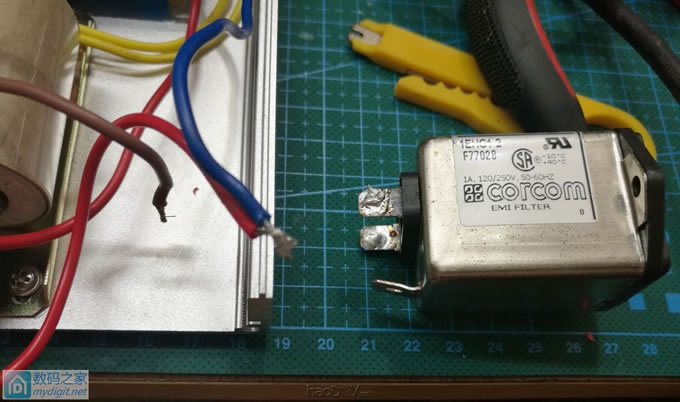

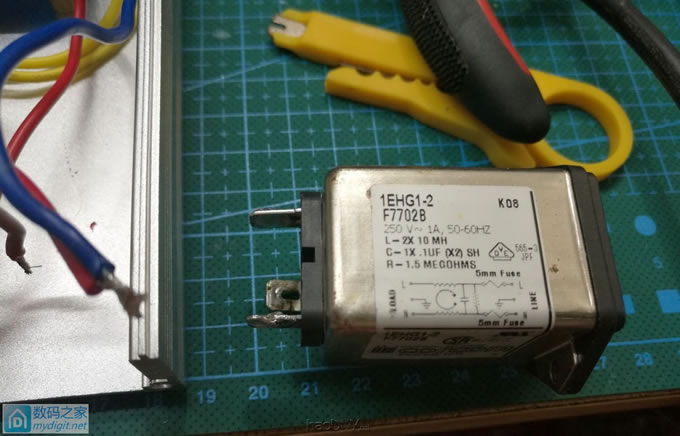

翻箱倒柜的找出个以前想用在功放前级的EMI滤波器，这个可是医疗器械上的拆机件，反正都是垃圾，呵呵，自带了两颗保险管：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

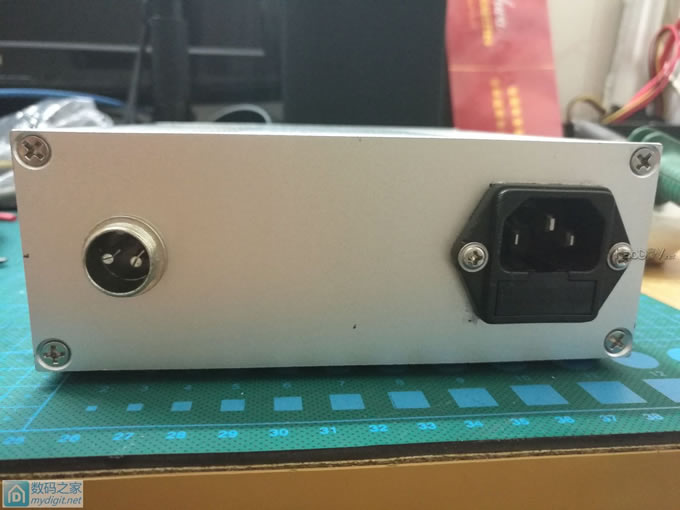

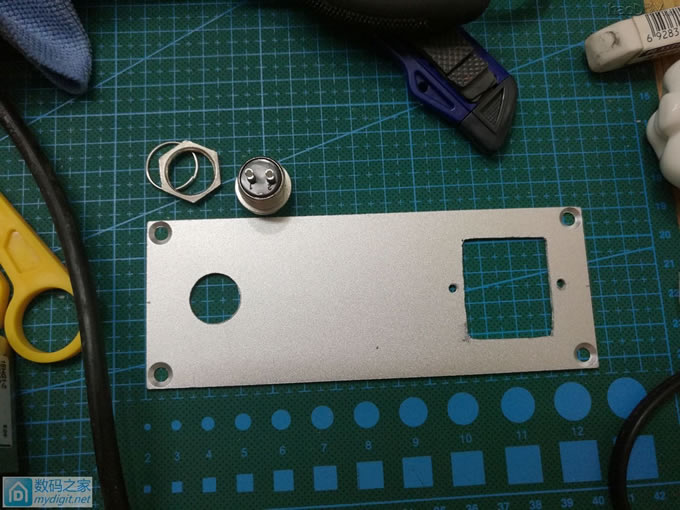

把后档板加工好DC输出口和EMI一体化滤波插座口，并攻出丝孔，这里的DC输出口采用两芯航空插：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

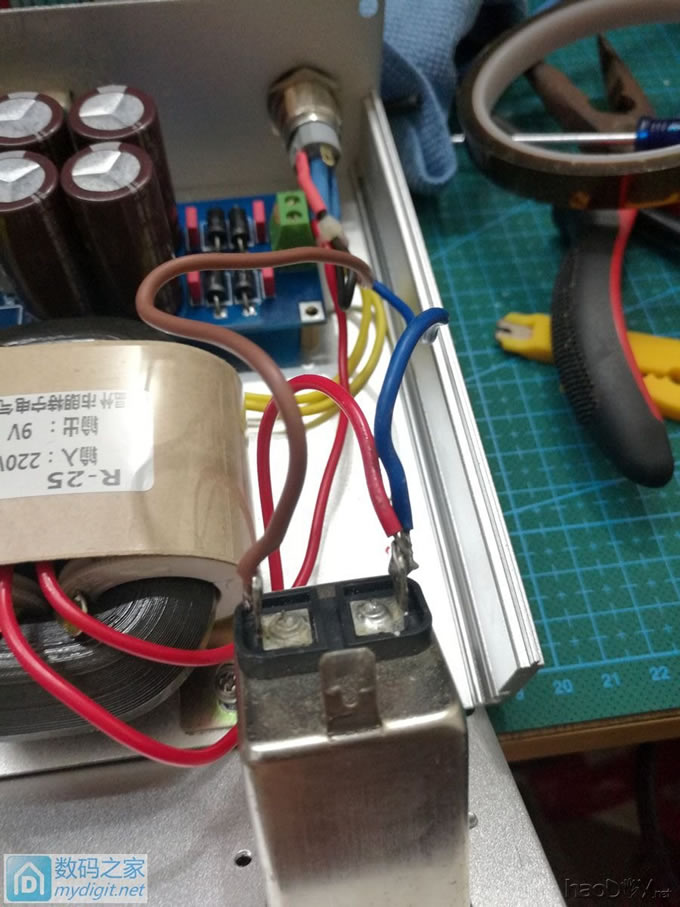

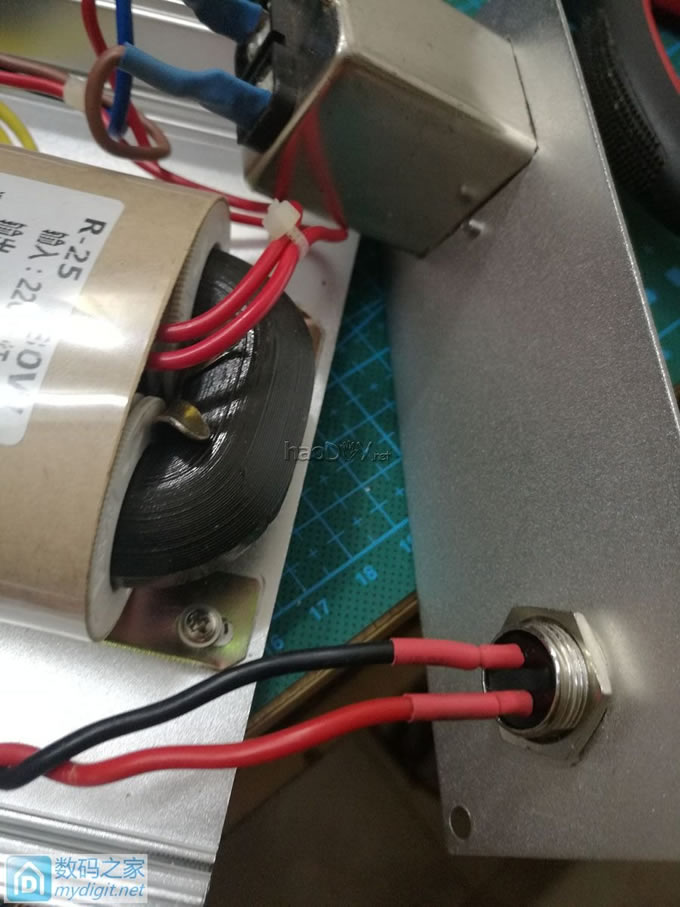

焊接各条引线，EMI插座采用左零右火的方式，开关装在了火线上，航空插采用左负右正方式，各插接点都使用热缩管保护：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

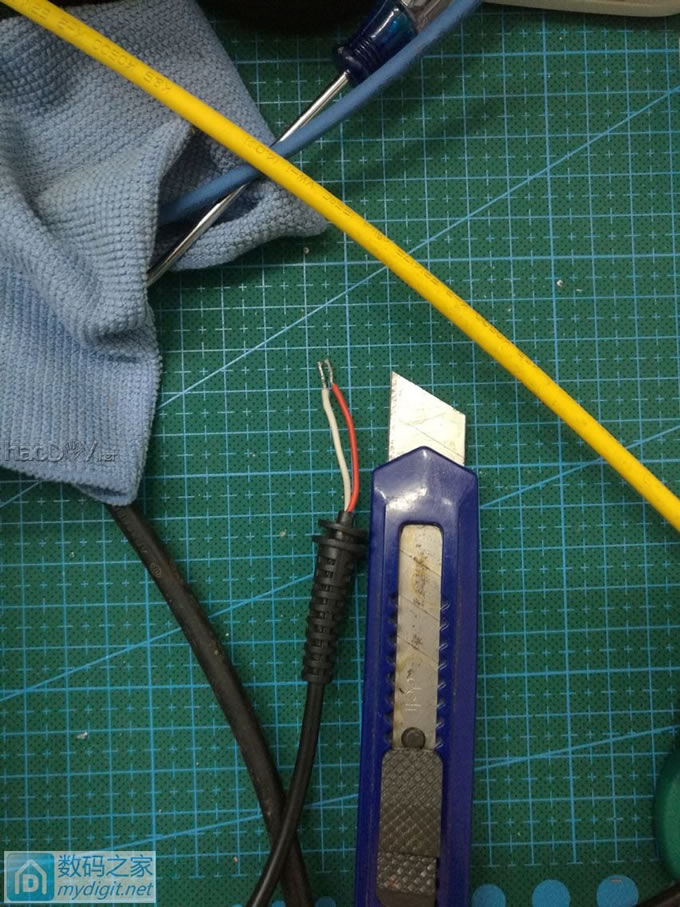

接下来处理DC输出口的另一条线，先把线找出来，然后美工刀上马：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

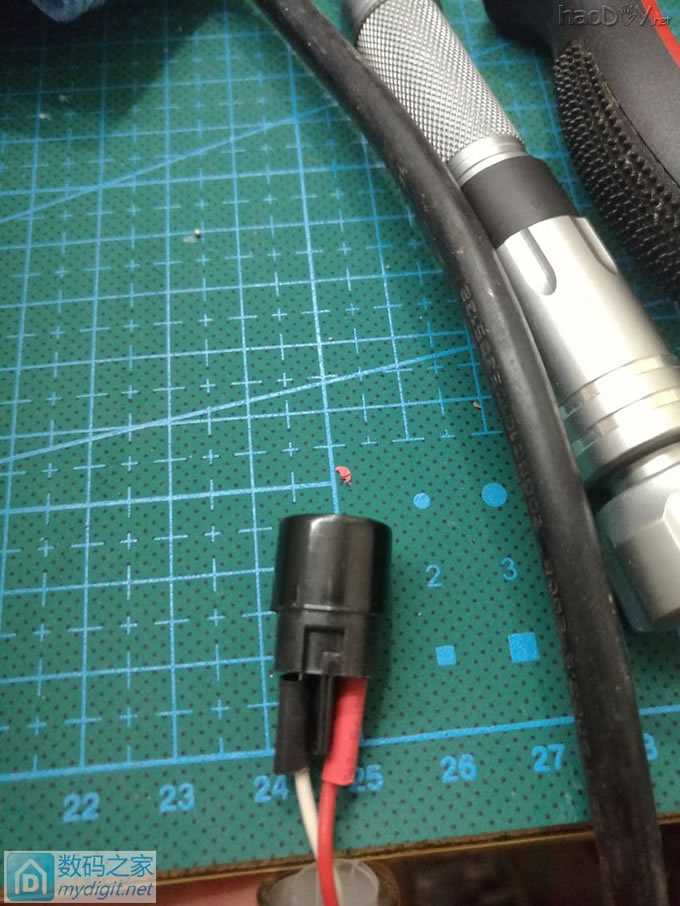

焊接航空插头，同样使用热缩管：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

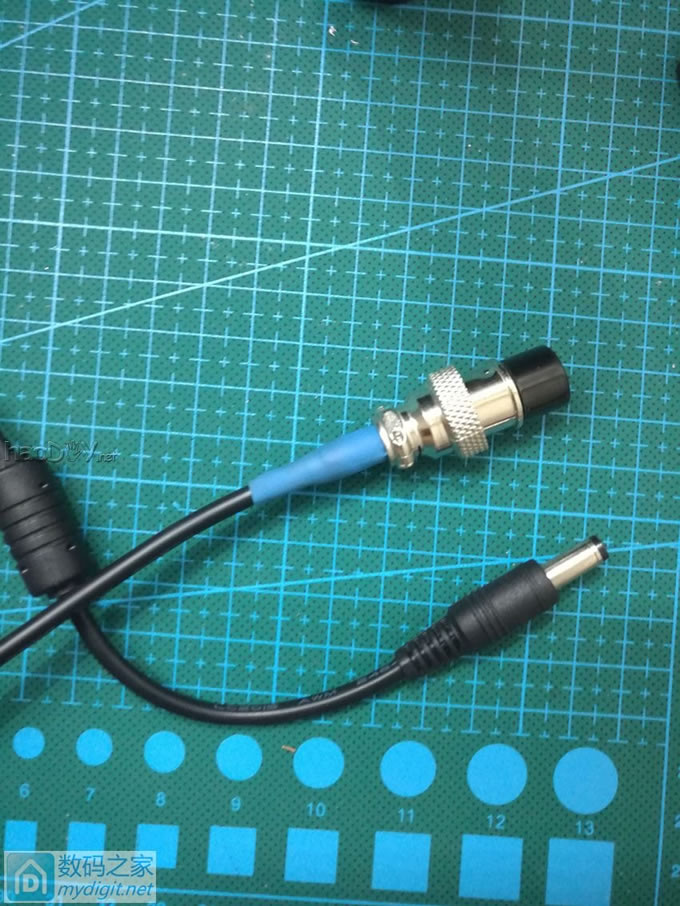

做好的成品线，还算好看啦：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

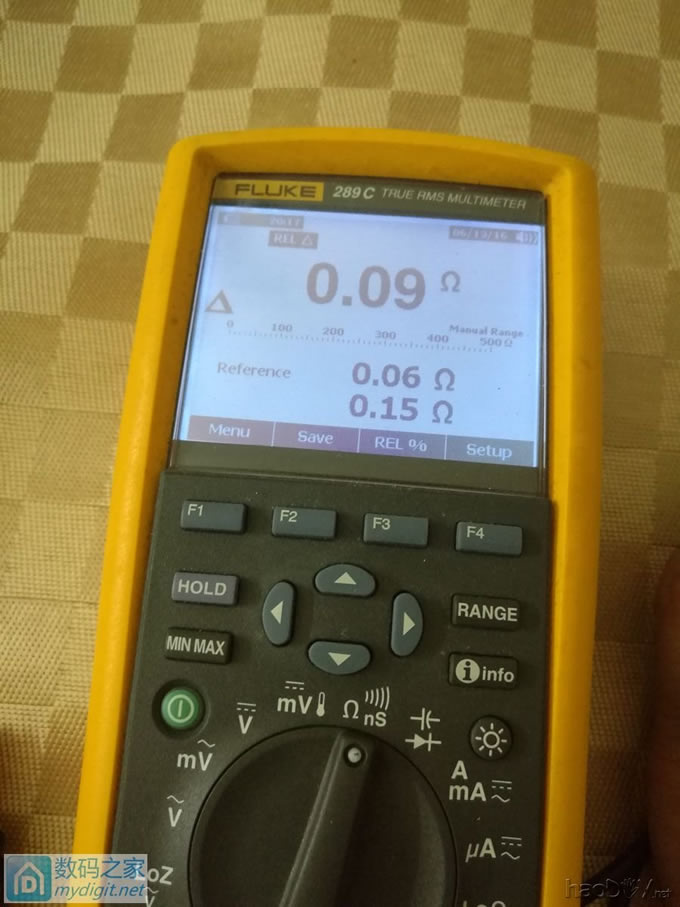

测量下这条线的电阻，很好，只有0.09欧：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

不知道怎么这层楼不能再上图了，未完待续：

接上楼：

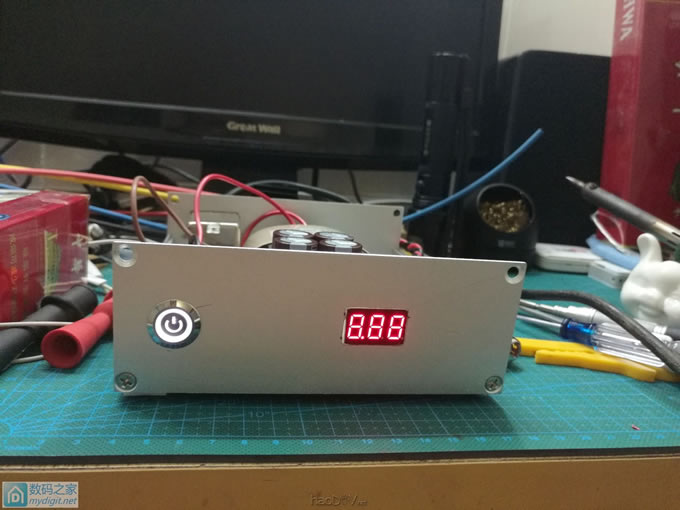

试机前请默念三遍“千万不要冒烟，千万不要冒烟，千万不要冒烟！” 听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

还好，咒语灵验了，正常开机
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

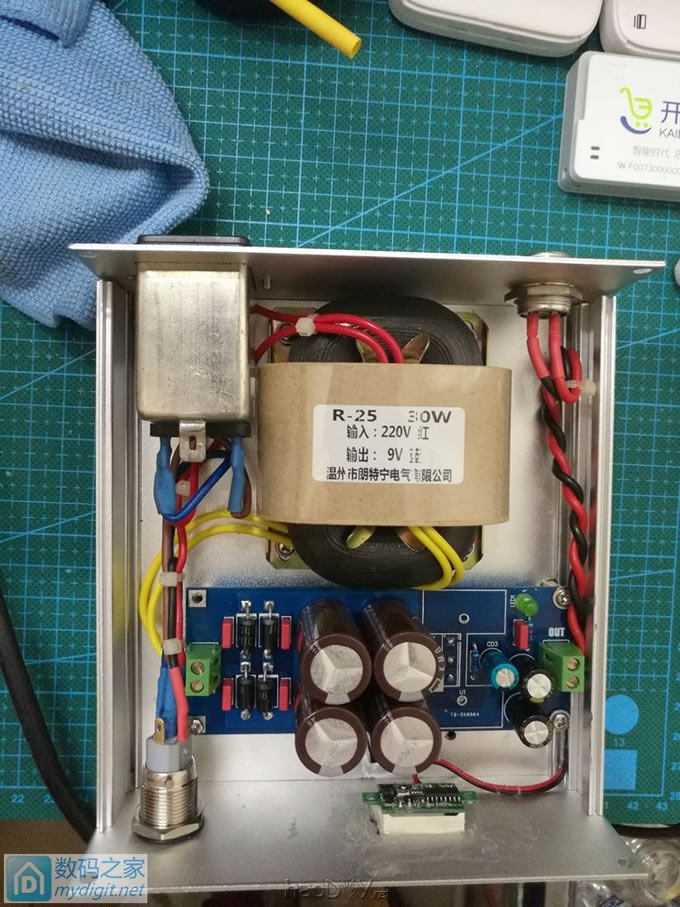

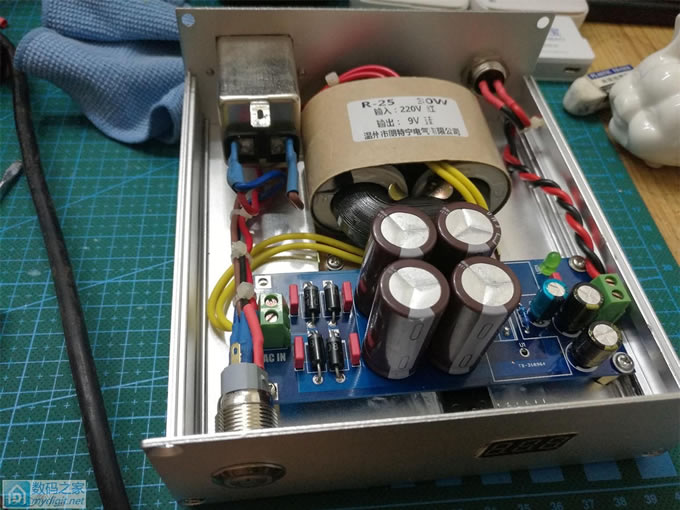

正面机内“美照”，走线还算整齐：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

换个角度检查确认没问题，
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

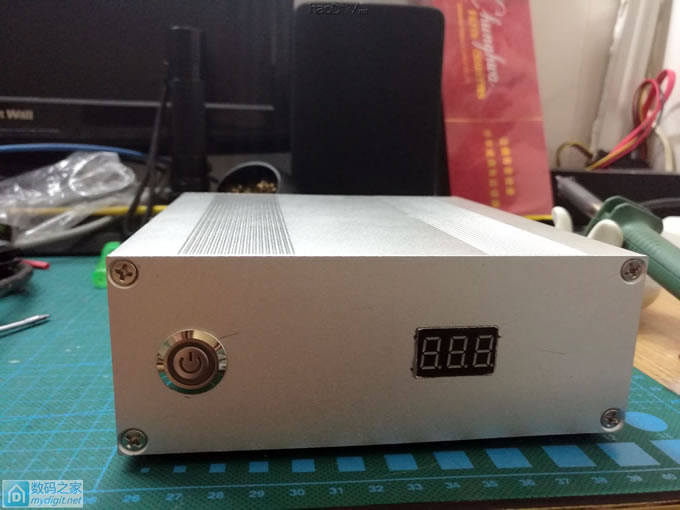

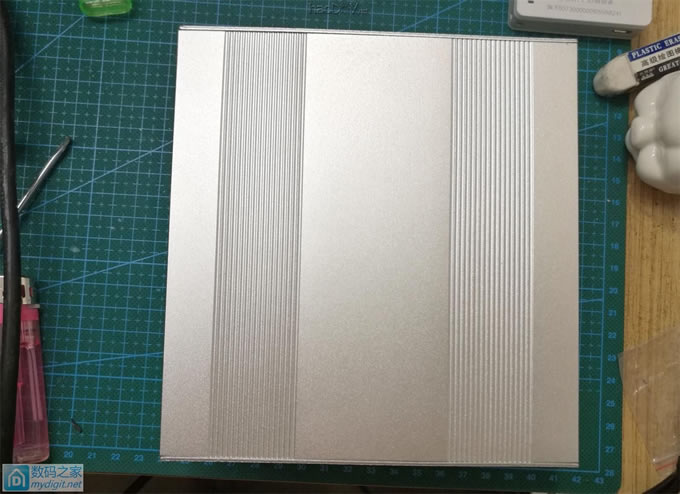

盖上盖子试下：

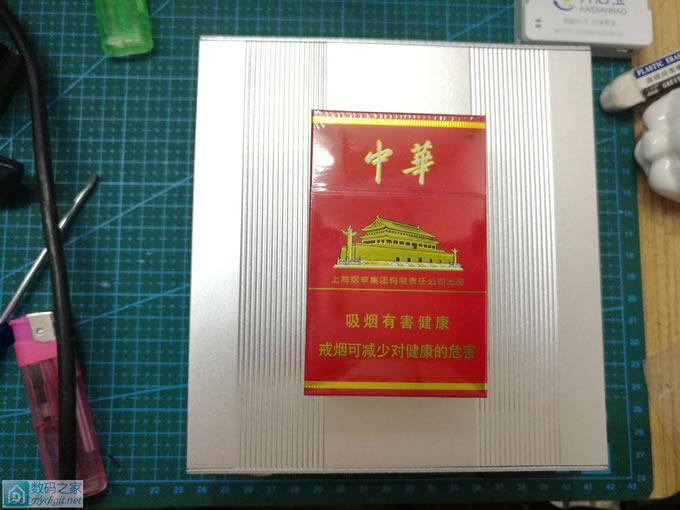

看看大小，和一包香烟比较下：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

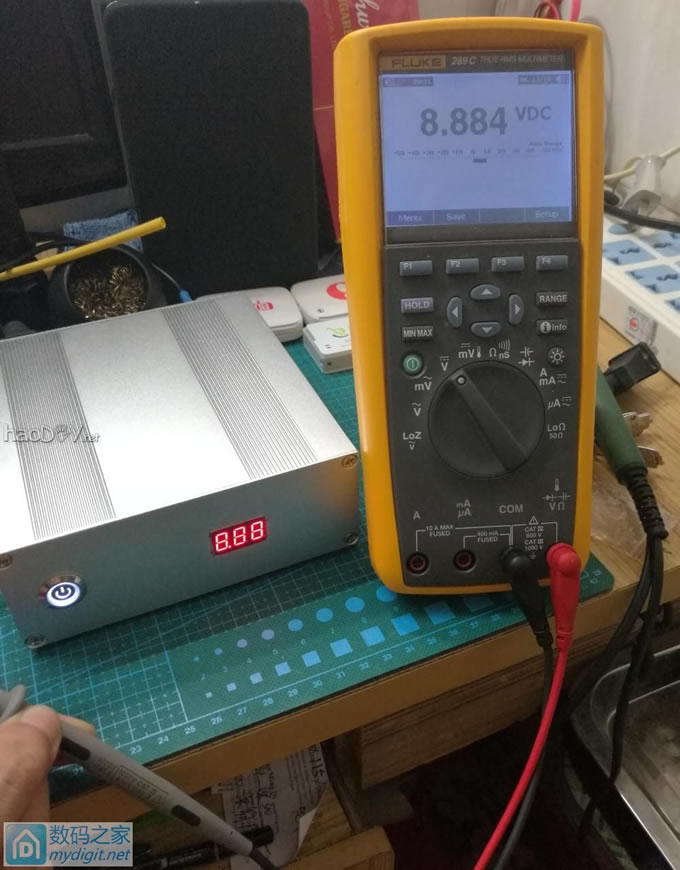

测下电压表看准不准：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

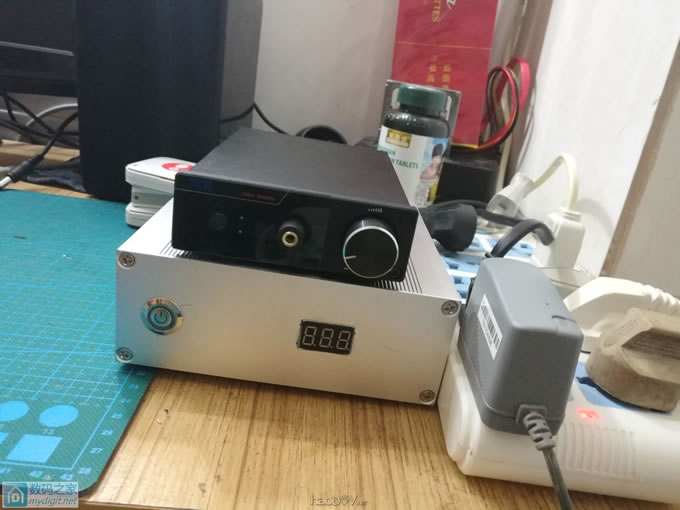

和耳放来个合影吧：

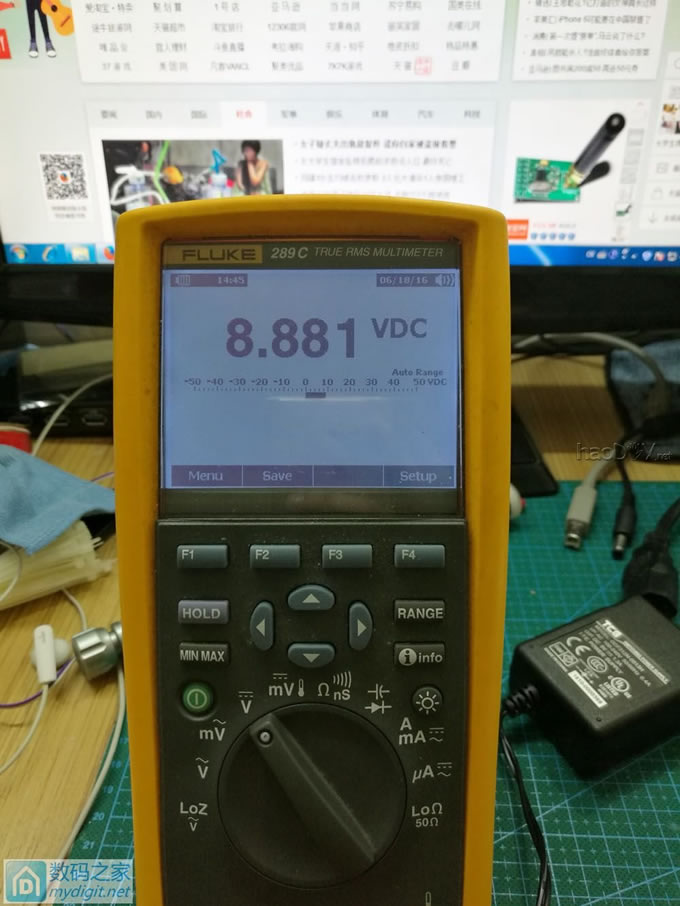

好像忘了测下原配的开关电源输出电压了，测下，8.8V：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

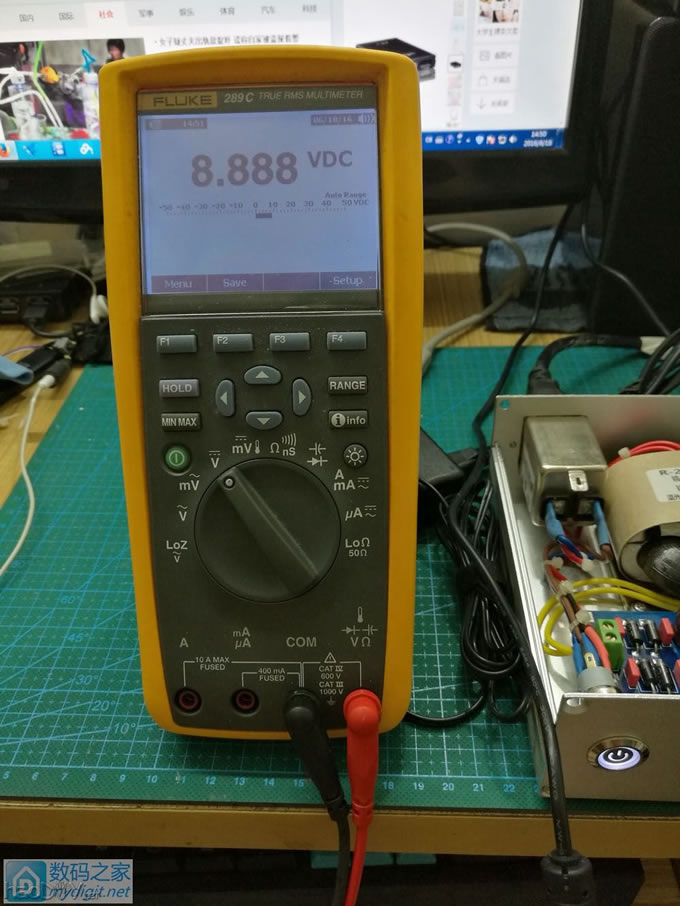

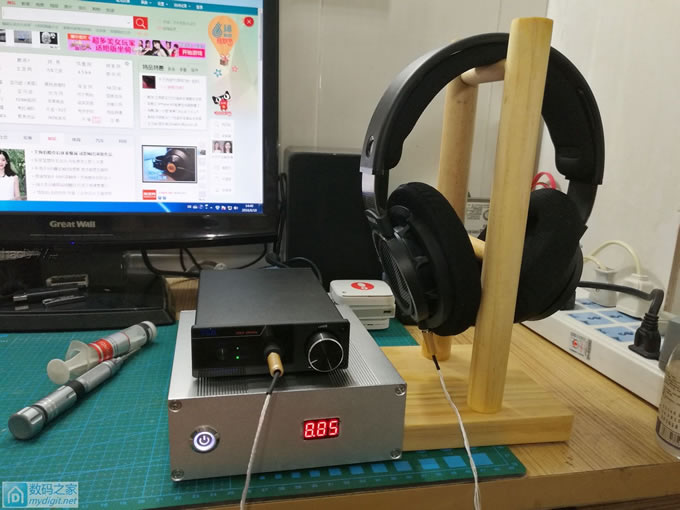

这样我也把线性电源的电压设置一样就好啦，图个吉利，全是8：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

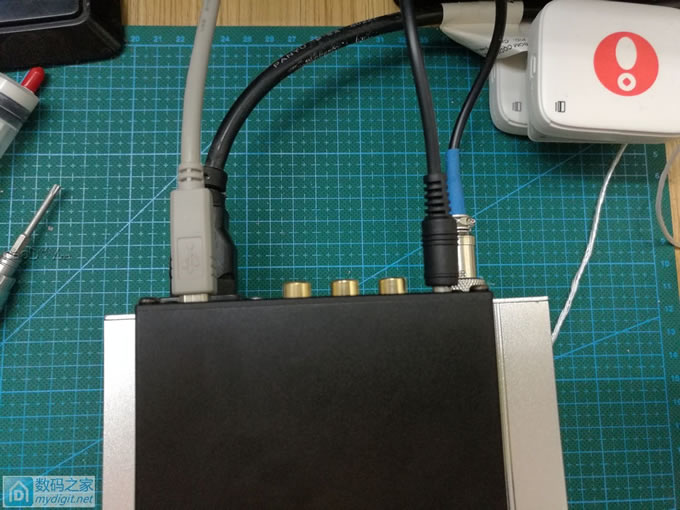

插上耳放和线性电源：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

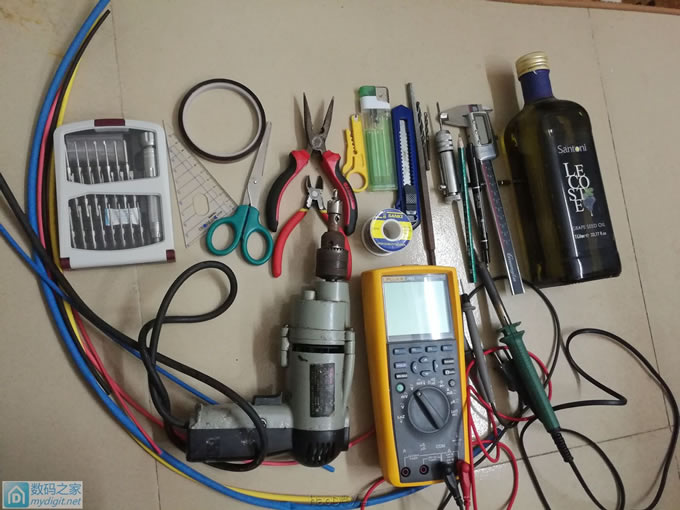

本次DIY用的全部工具：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

现在可以好好地听歌啦，静静欣赏中。。。
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数


下楼会传深度窍门的Foobar2000的插件设置及听感。

本楼就来谈谈怎么样进行设置。

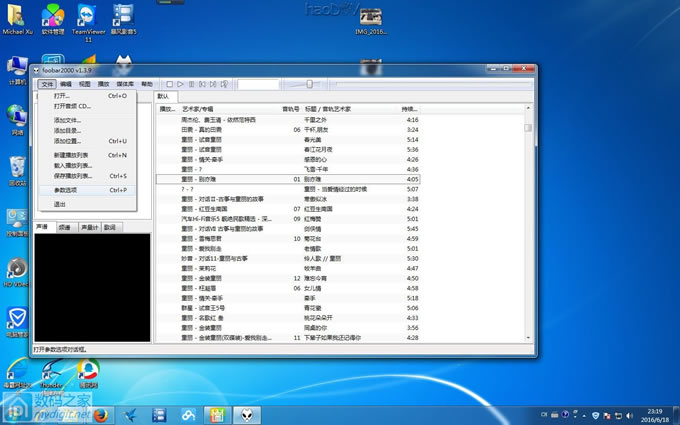

对于Foobar2000播放软件首先要安装好相应的AISO的插件，然后选择菜单中的“文件”，在下拉菜单中选择“参数选项”，如图所示：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

然后在弹出的对话框中选择“输出”选项，如下图：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

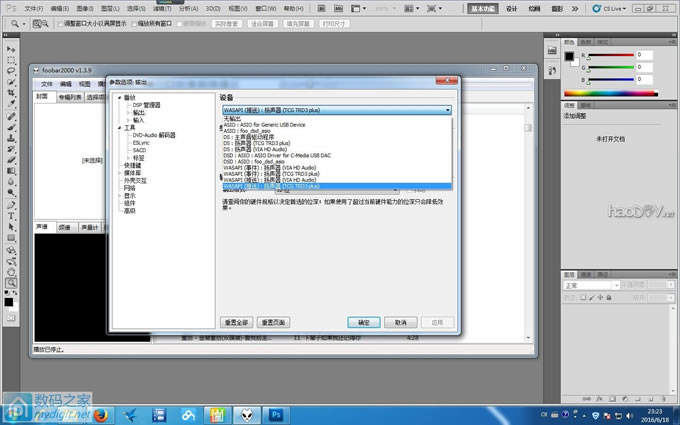

然后在右边的对话框中选择WASAPI模式，这样可以输出32位格式音乐，如下图：
听科技TRD3Plus DAC解码加耳放一体机拆解及DIY线性电源（仅发数

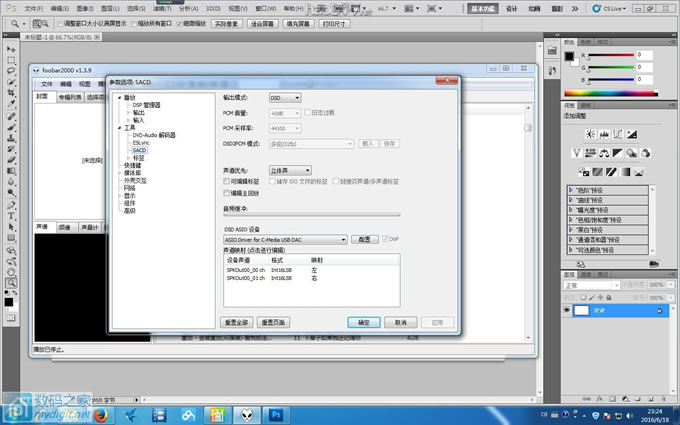

设置DSD格式：
在左边选择SACD，然后在右边的对话框中选择DSD格式，至此，设置完毕。
