材料:常用元件,接口切换盒子 工具:锉刀,烙铁,胶枪,手电钻 拍摄:I9000 (2.3) -- 感想:这次是本菜鸟首次学习布线,虽然电路简单,但当中的设计和制作的过程中获得了很多只是和突破,也看到了自己的进步. -- 前两年 ,突然喜欢起DIY和电子,一长辈就送了我一图纸和一些元件. 就做了一个简易稳压可调电源, 走得不是现今"天朝"的主流路线---无包装,看的是本领, 可调节,最高12V输出,供我实验室用. (有朋友问图纸,电路图,都上传在楼下楼下)

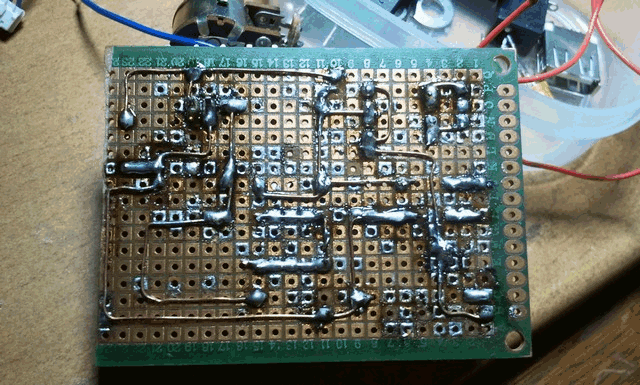

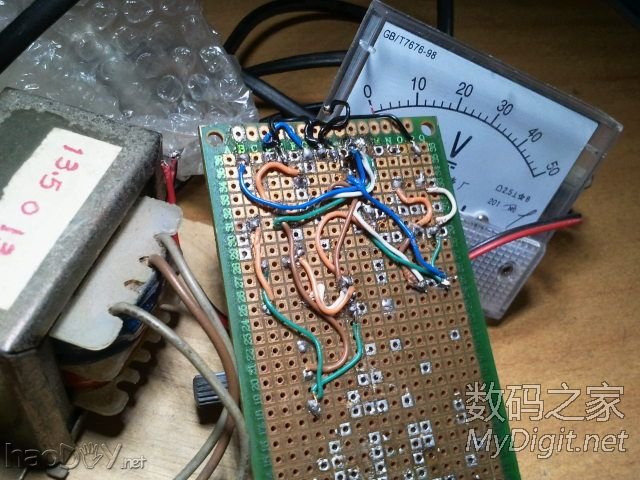

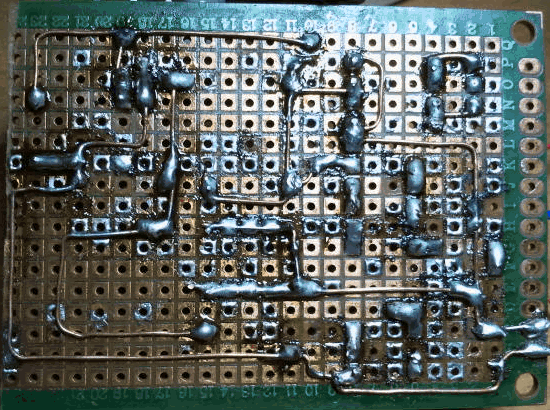

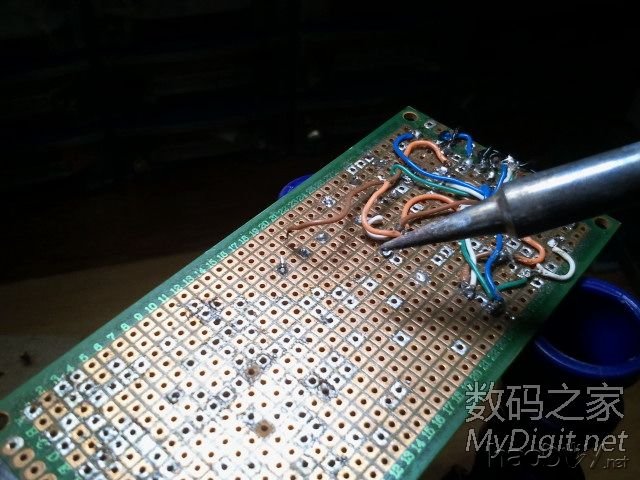

看看后面的布线,活像恶心的虫子,就是这摸样,被损友耻笑.

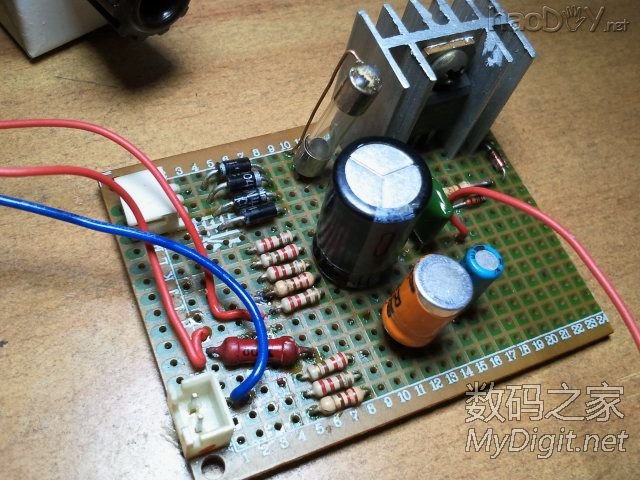

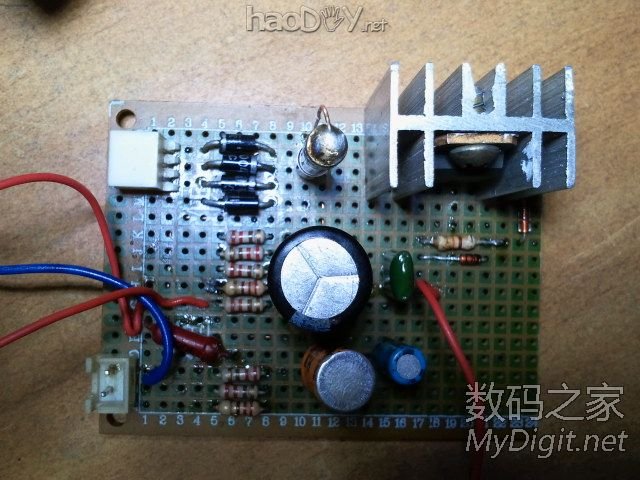

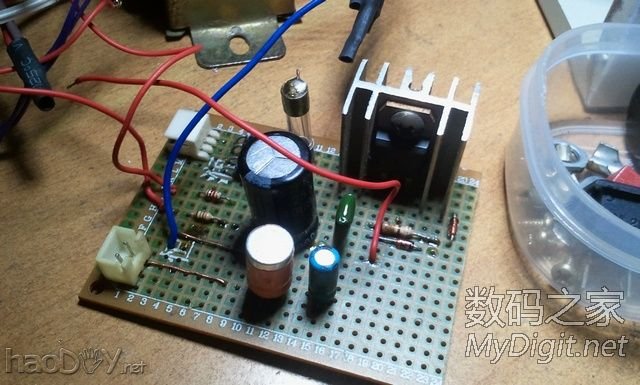

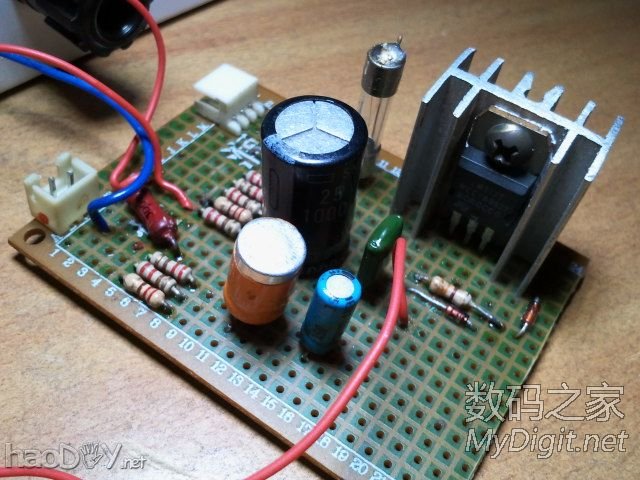

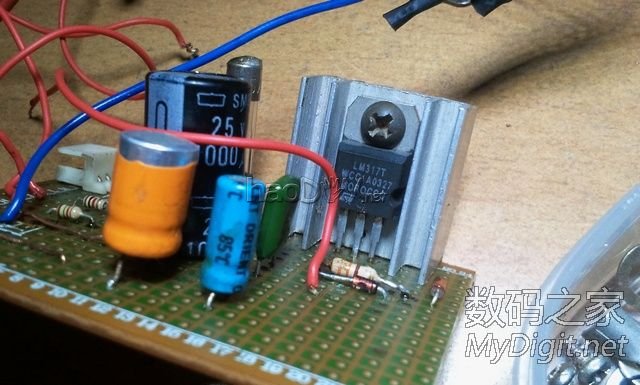

元件不多,非常简单.整流也是用集成块. ---- 不过非常可惜,这位开荒功臣在一次双灯丝灯泡试验中牺牲了. 因为当时是照搬去做,不了解元件的特性,给差不多3A的电流毁了, 估计是317集成块折了 --- 时至今日,这前辈的残骸放置已久,没试验电源诸多不便, 所以重做一个小试验电源是目前重中之重. 并且必须升级,提高电压输出,加装多用途输出接口.
板子打算用回原来的,裁切一下,延续上一辈的骨气.
准备用修改成电源的外壳.(原本是投机的东西,多打印接口切换的盒子)
外壳后面,看出来吧,2路输入,1路可切换输出

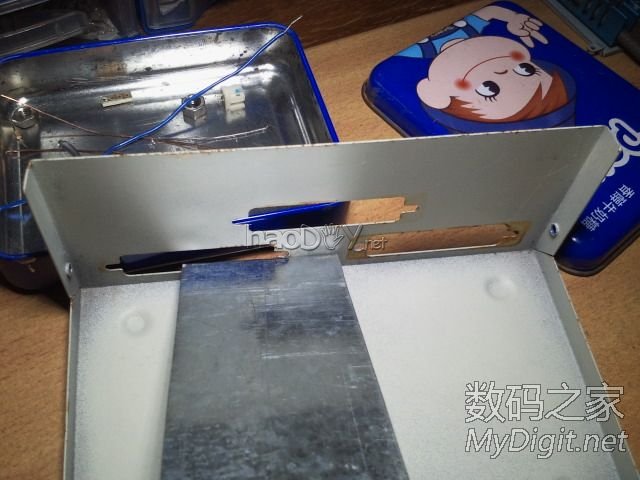

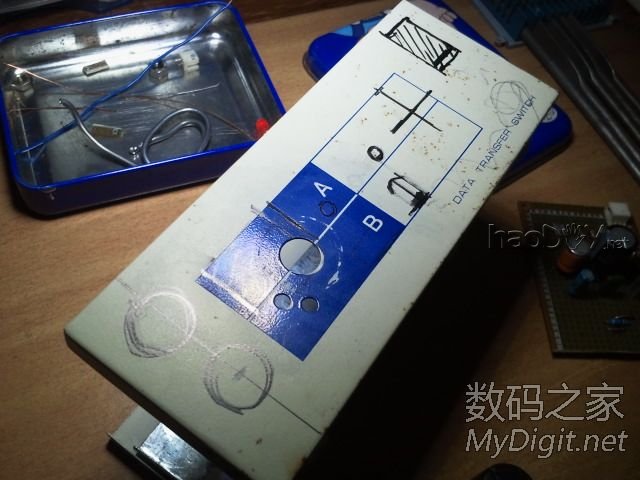

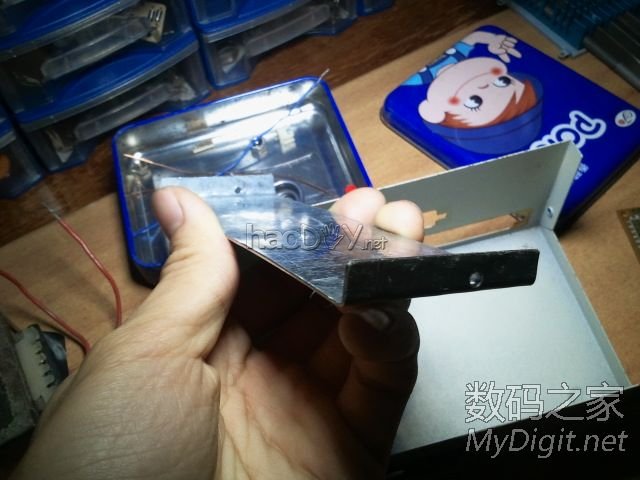

后面的3个大口子需要挡一下的. 用的是锌铁皮,裁剪后用虎钳夹着打,再在同等外壳的螺丝位钻孔. 改外壳开始咯

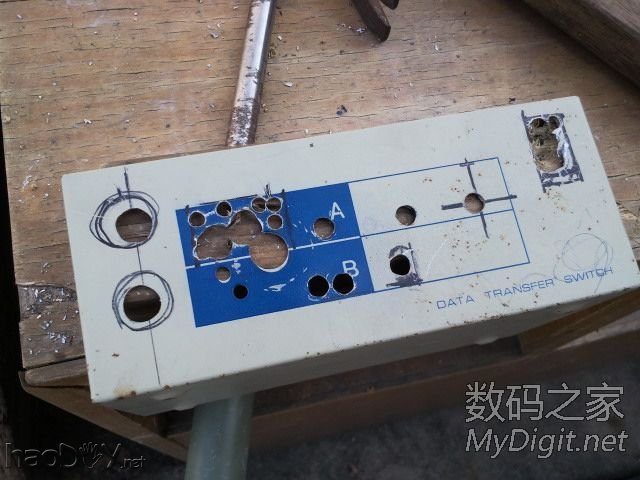

给他来个漏洞百出.

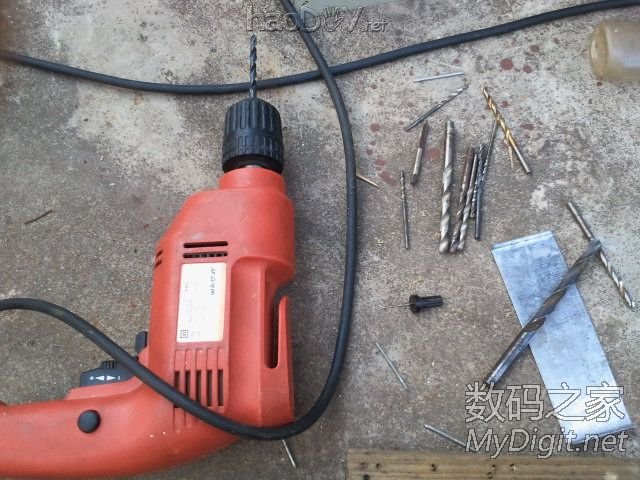

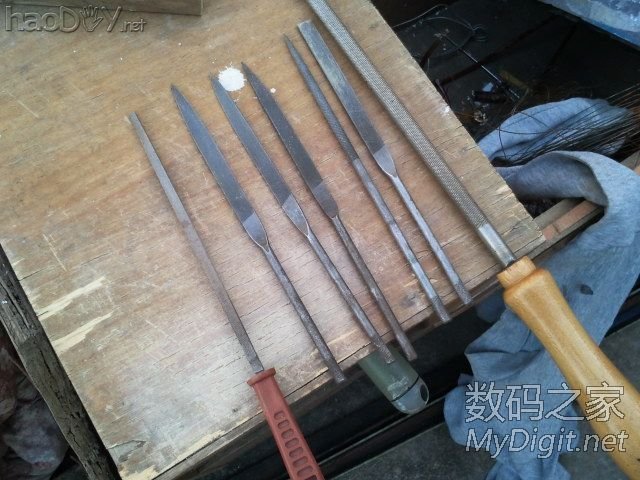

用的是平民工具.

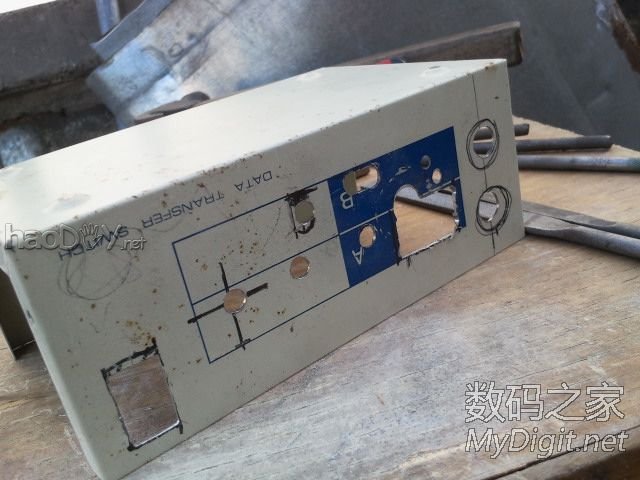

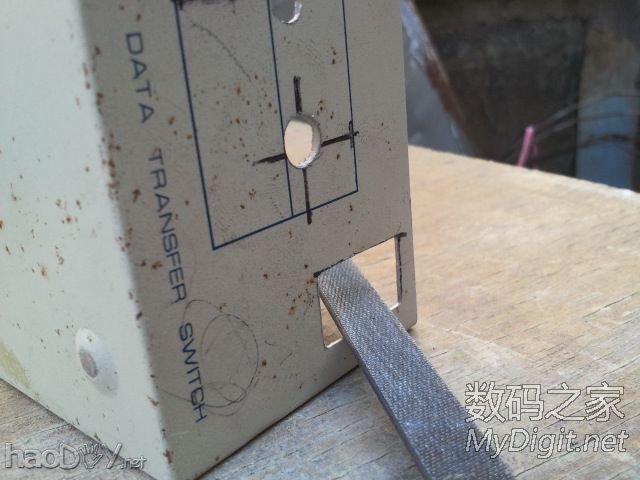

再来个千刀万剐,嗯,不错,修出大致轮廓了.
尺寸差不多了,再扩大一下尺寸

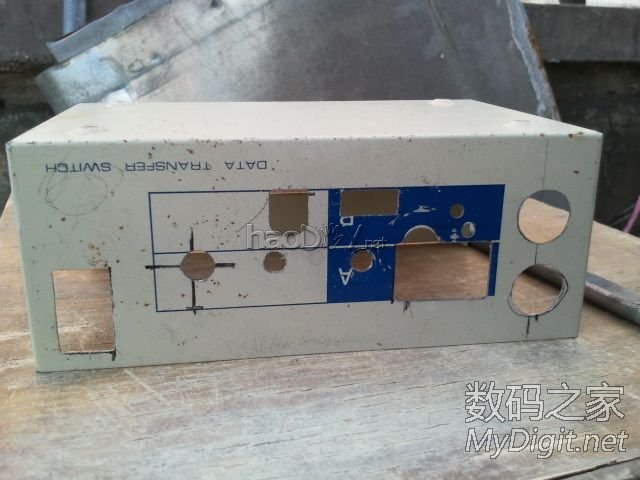

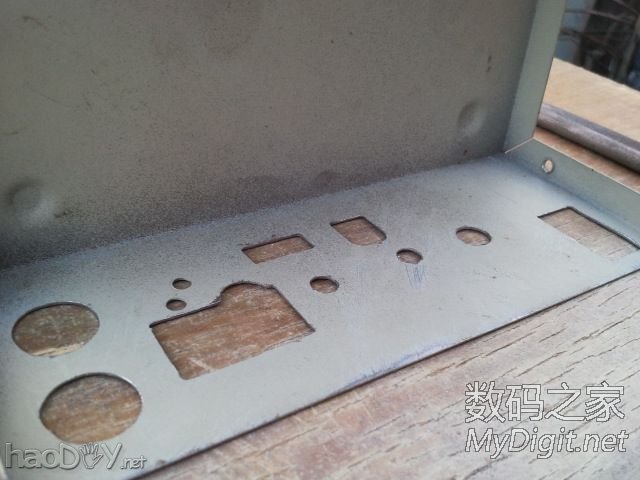

开孔完成
用时差不多2小时

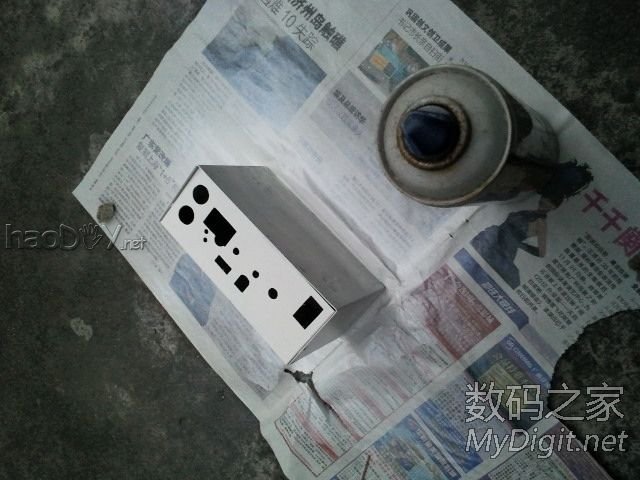

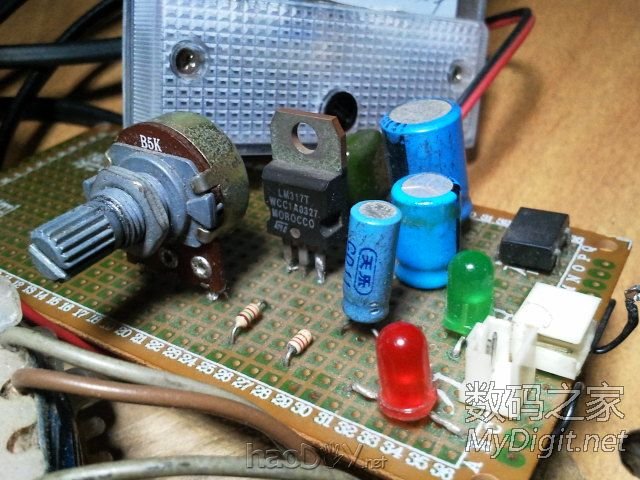

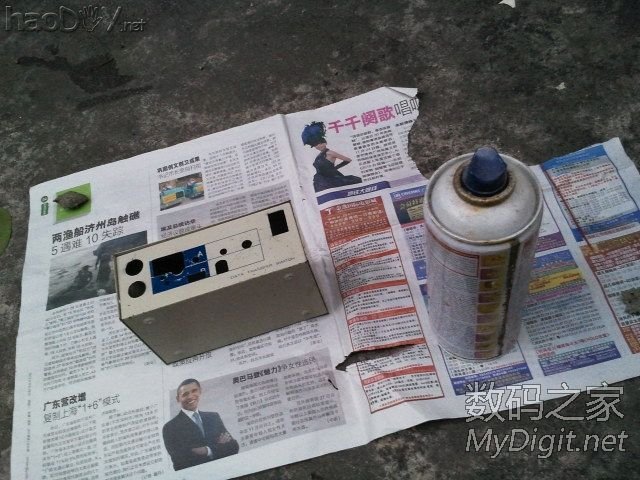

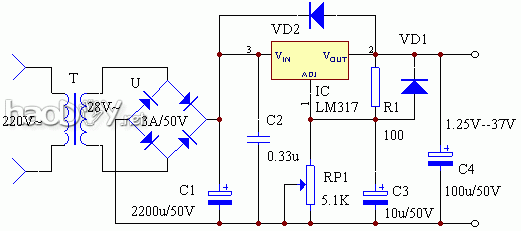

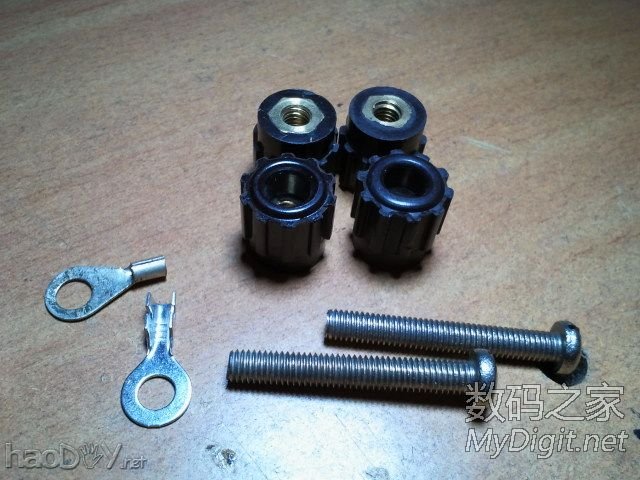

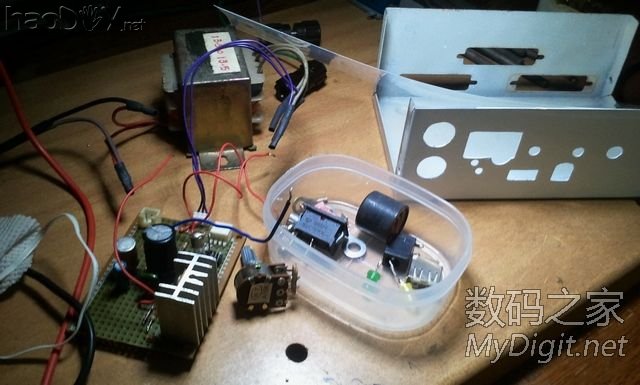

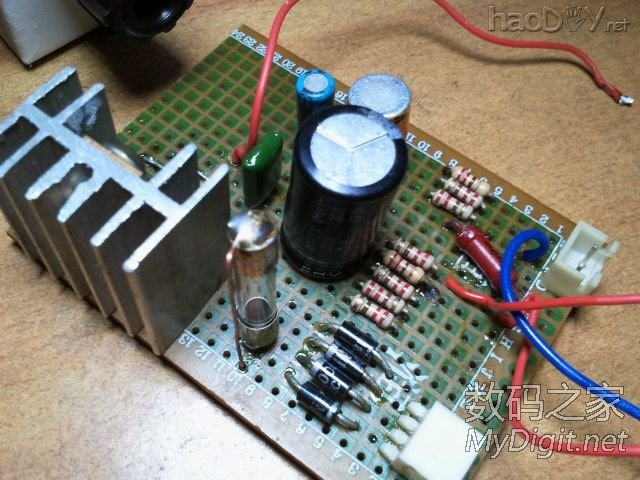

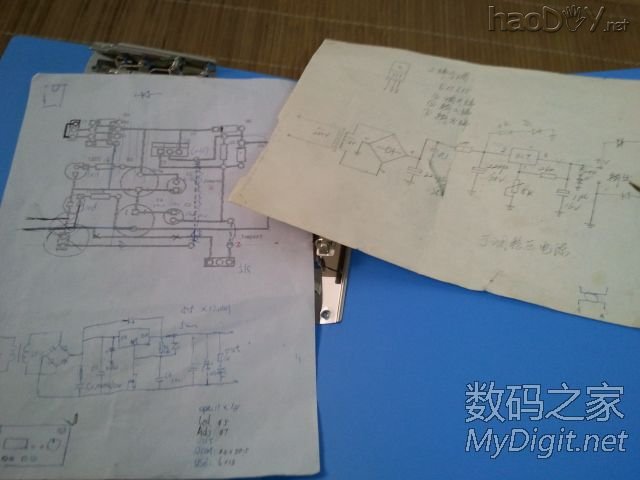

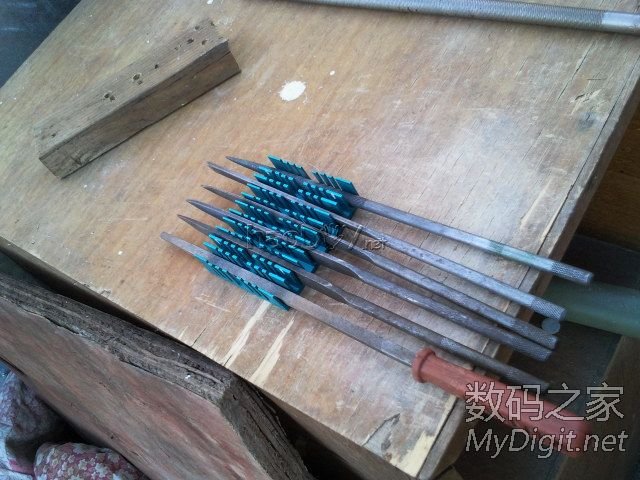

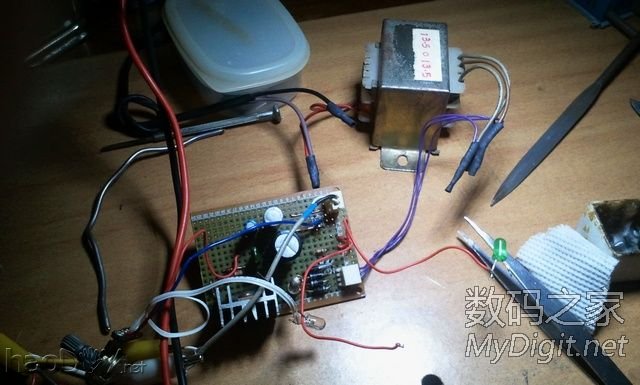

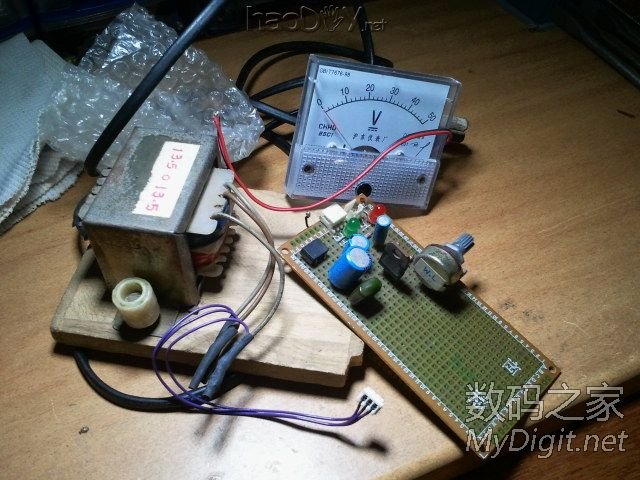

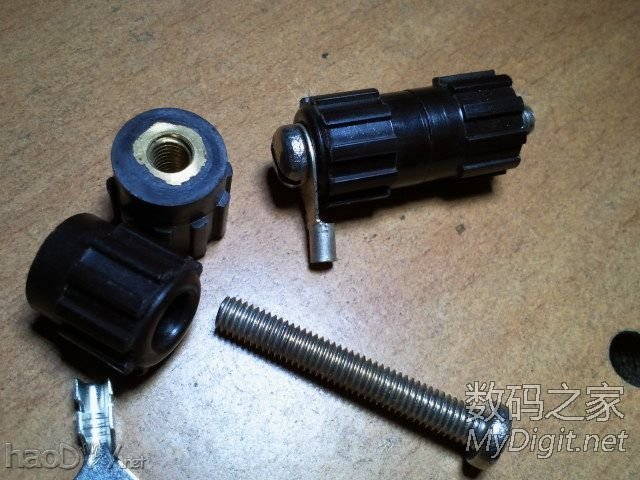

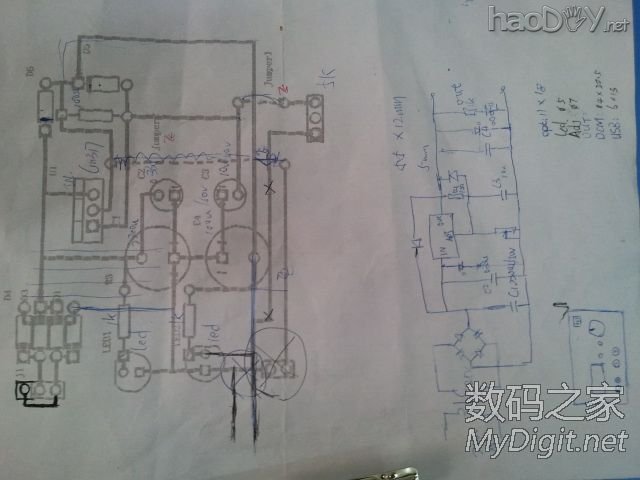

所用工具 未完--楼下待续 PS:用散热放锉刀确实不错   外壳完成,但是表面不好看,喷个漆吧  当喷了第一下时候,有点后悔了... 电路的焊接过程就没拍照了,.....二次使用洞洞板很折腾,板子质量又不好  前任的电路图跟后任的电路图  布线图,注意布线图有BUG,有不合理地方,而且不是最终版,跟我实际有出入.  单个317的电路基本都差不多,这个是网上的. 我在输出端并联接上表头和LED指示灯, 在输入接入LED电源灯 手机上有个电路管家的软件,可以计算很多东西,包括317 但是计算器电阻的取值跟我这里的实际情况有出入,原因未知 我R1取值330,可调电阻选用前最后测一下最低的阻值是多少...不然你以后得折腾了 (一个之前弄出过火花的电位器最低700多欧电阻,害我找了半天故障...)  重做的电路调试中..  全套散件.  第一次做的布线.破洞洞板,焊吸几下焊盘就掉了...  电路和上一代基本一样,但是做了一些调整  不过后来发现了几个大问题. 1.输出值最小9V... 2.指示灯的限流电阻热得火一样 3.2线的数显表精度严重垃圾  几经测试后,原来自己焊接的时候弄错了回路... 再修改了一次电路,调整了一些数值,更换了可调电阻  修改后的走线.     铜螺丝,线耳,和设备用的绝缘螺帽(螺帽为铜)
