本帖最后由黑米竹子于 2014-1-8 21:09 编辑

【参赛】自制0-30V可调电源

刚购入的腐蚀箱，用得很爽

【参赛】自制0-30V可调电源

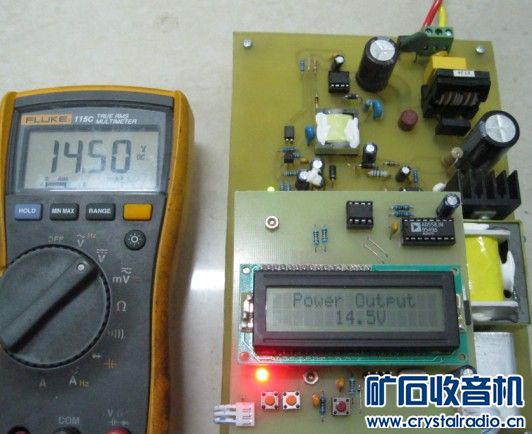

电源部分调试完毕，最大输出30V3A，效率85%

【参赛】自制0-30V可调电源

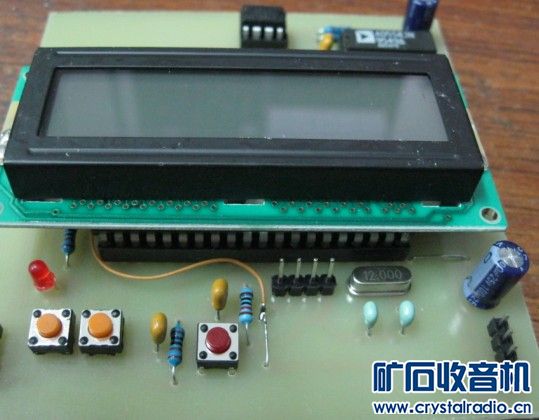

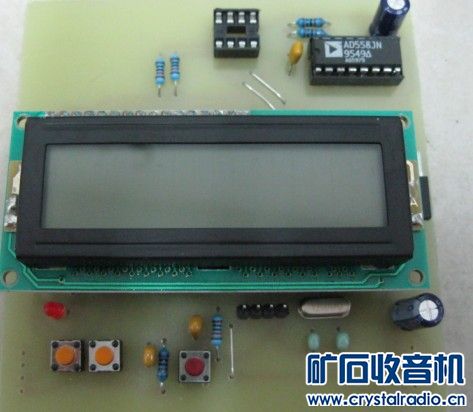

控制电路板焊接

发现少了一根线

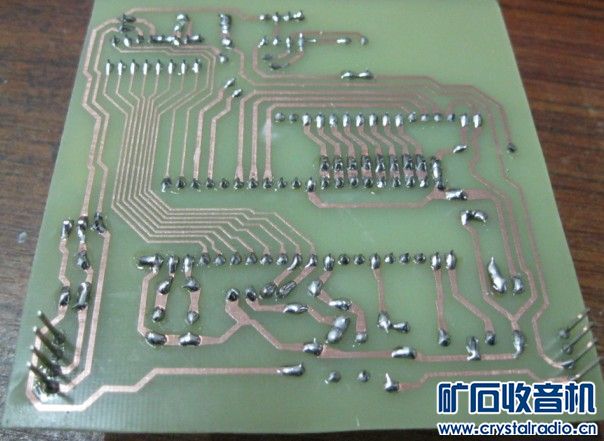

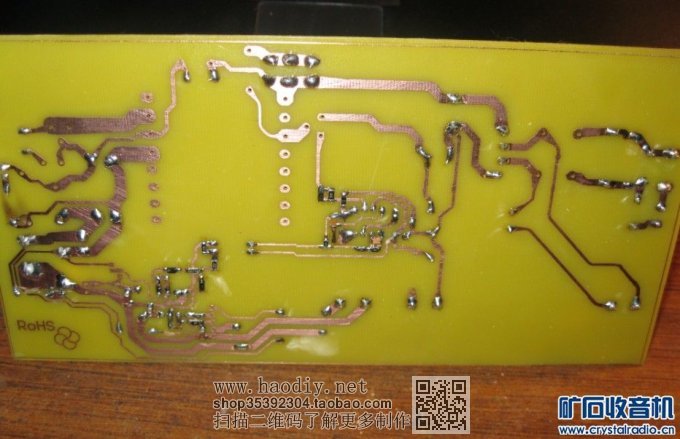

反面

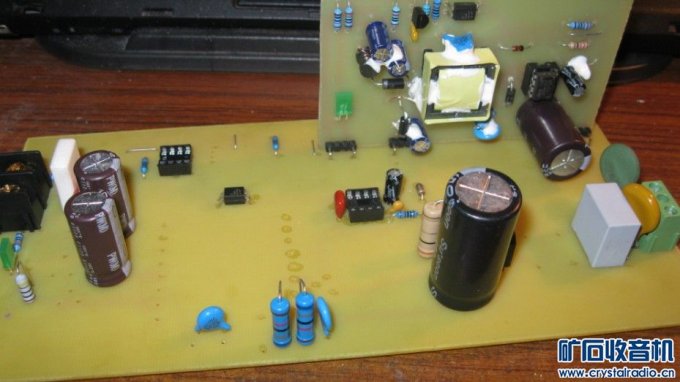

继续，从头开始做，从新画了辅助供电电源，电源是插在主电源板上的

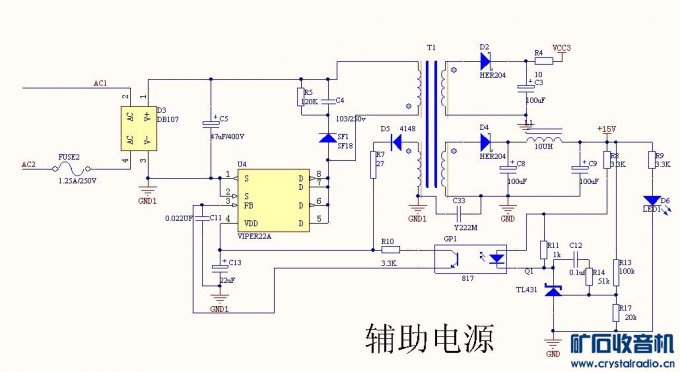

这是原理图

【参赛】自制0-30V可调电源

电源模块芯片是用Viper22a，Viper22a是在同一个芯片上整合了一个专用电流式PWM控制器和一个高压功率场效应MOS晶体管。这种方法可以减少组件数量，降低系统成本，简化电路板设计。因此这个产品广泛运用于离线开关式电源。
随后便开始画PCB图

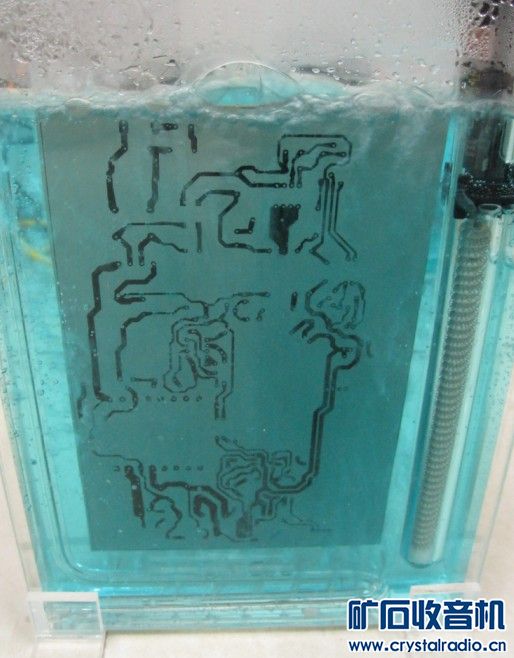

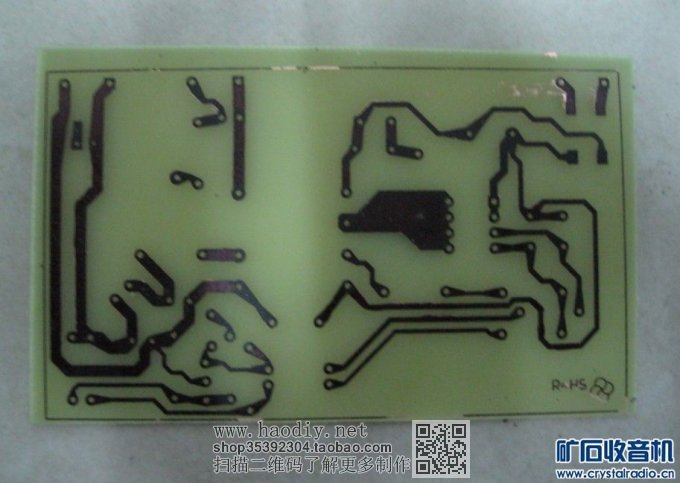

腐蚀电路板

【参赛】自制0-30V可调电源

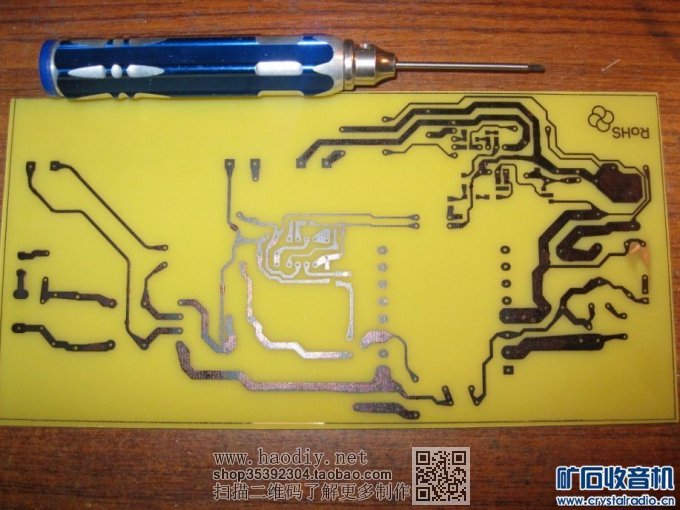

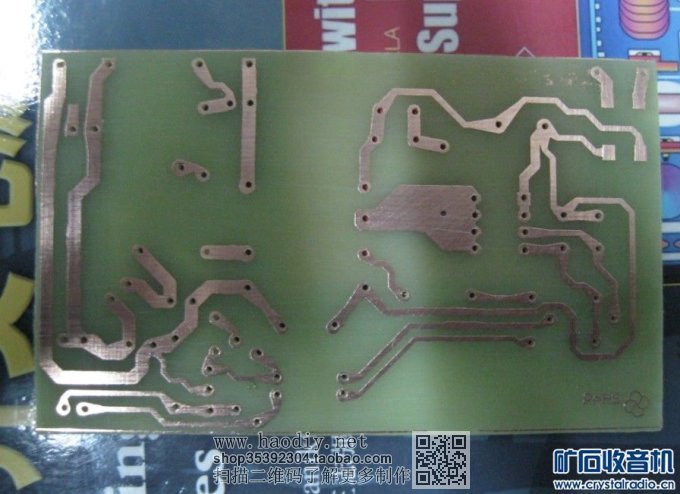

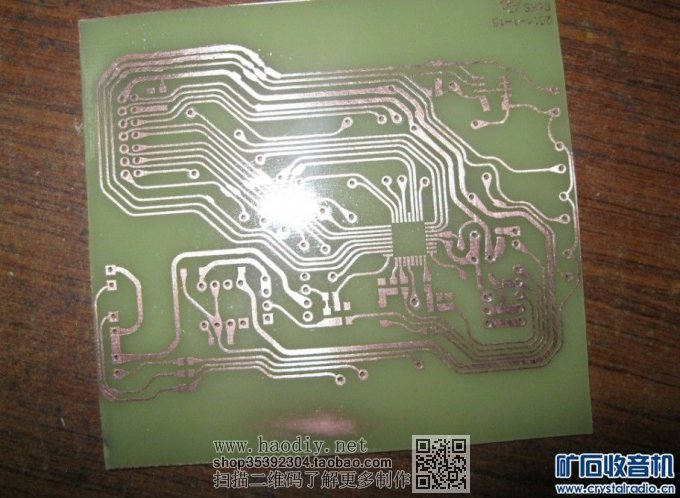

腐蚀完毕

打孔

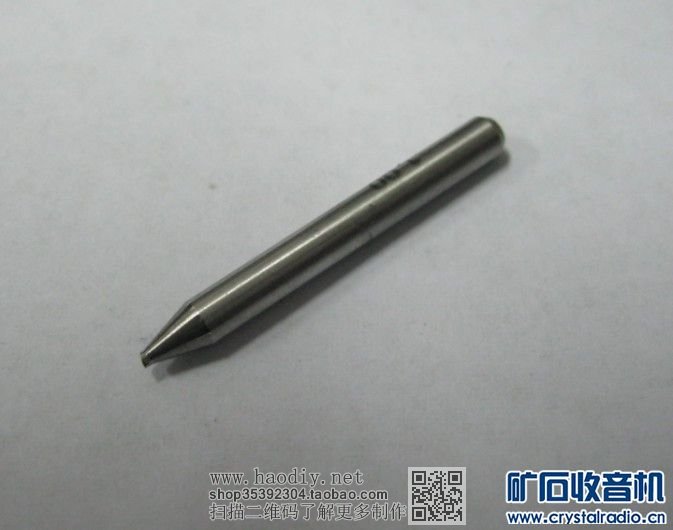

钨钢钻头被同学打断了【参赛】自制0-30V可调电源

同一根钻头被他打断了2次，真是奇葩
又得买了【参赛】自制0-30V可调电源

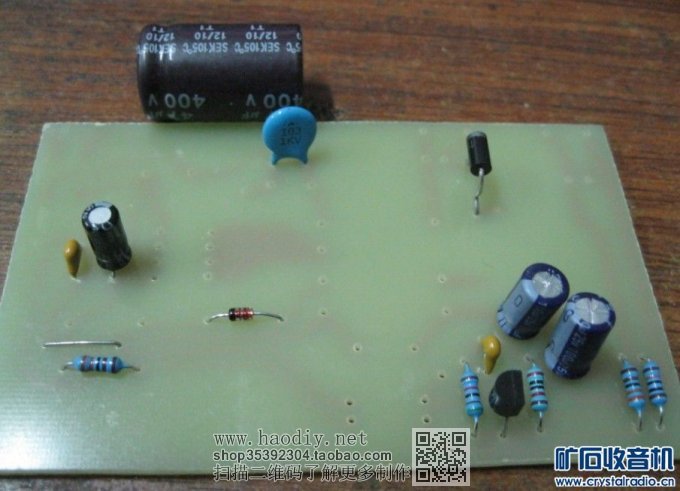

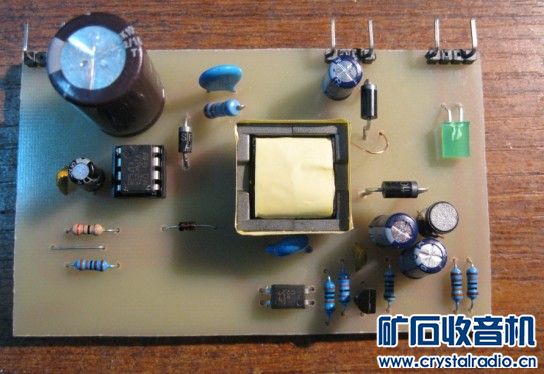

好了穿孔，焊电路板
我有个强迫症，就是喜欢把电路板割整齐，方正

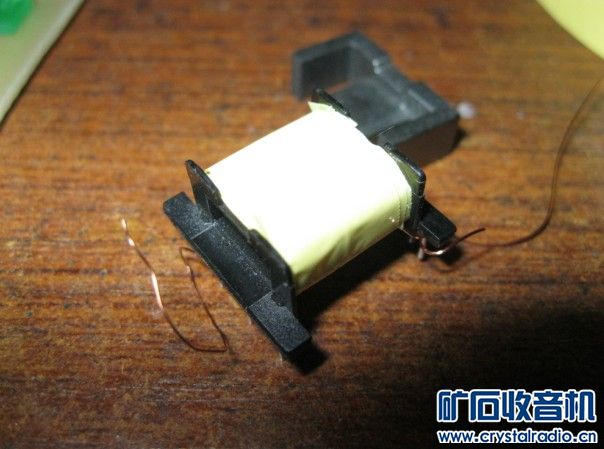

接下来绕制变压器了，辅助电源的功率小，用了个EFD20骨架，先绕初级

【参赛】自制0-30V可调电源

暂时找不到线径0.25的漆包线，刚好看到电机上面的线，巧合啊刚好是0.25mm的直径，就拿来用了
【参赛】自制0-30V可调电源

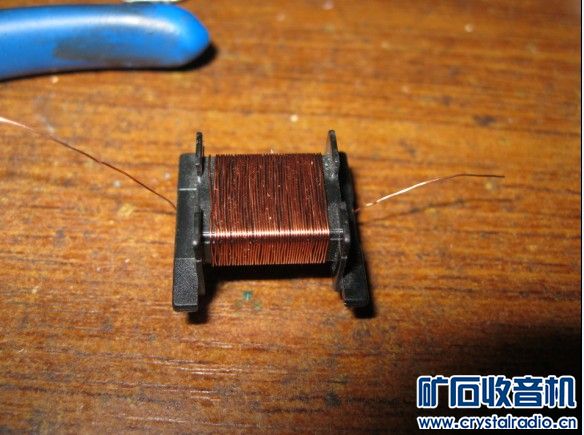

初级绕线90圈，注意绕线要整齐，不然漏感很大
【参赛】自制0-30V可调电源

上胶带，次级输出2路15V,2路都绕满30圈，线径0.3mm，辅助绕组32圈。
绕好完毕
【参赛】自制0-30V可调电源

主电源PCB腐蚀

安装部分器件

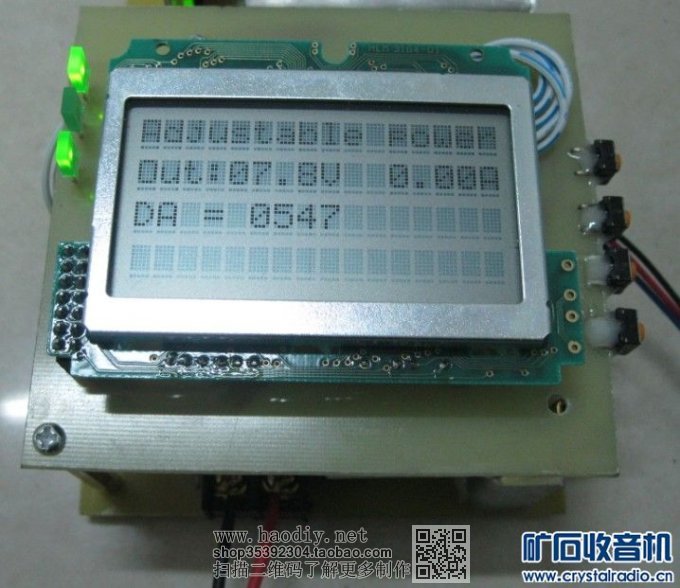

画主控制板，换个风格试试
【参赛】自制0-30V可调电源

黑米竹子发表于 2014-1-16 20:22
主电源PCB腐蚀

安装部分器件

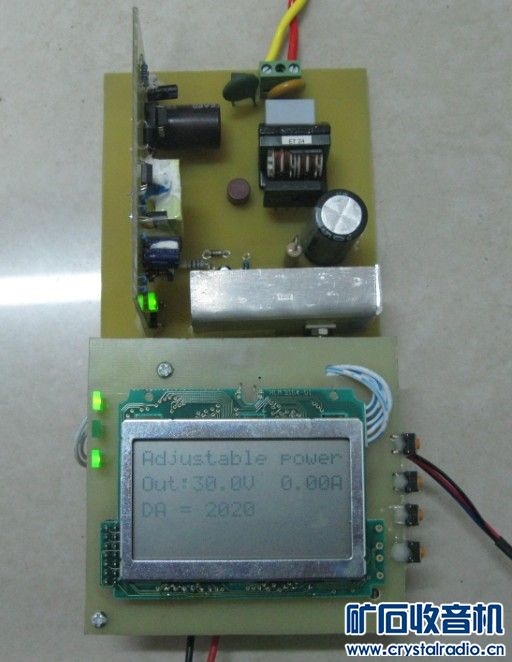

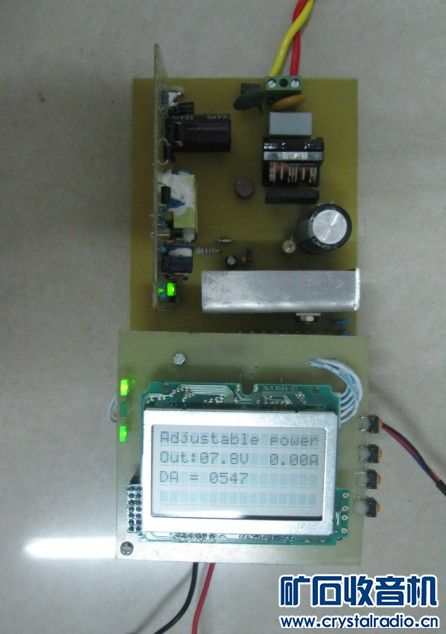

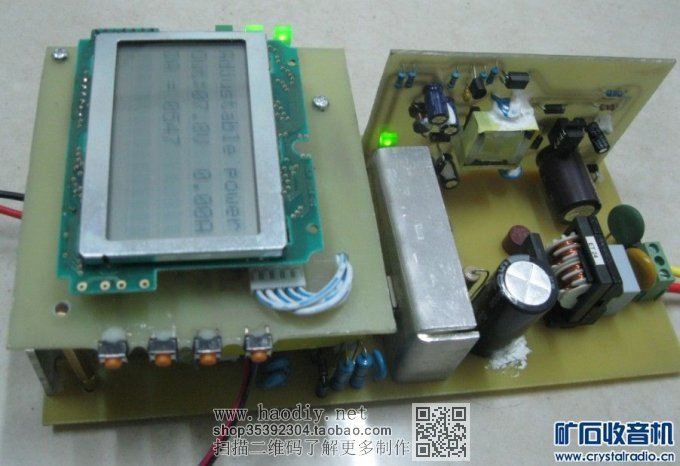

整机效果图
