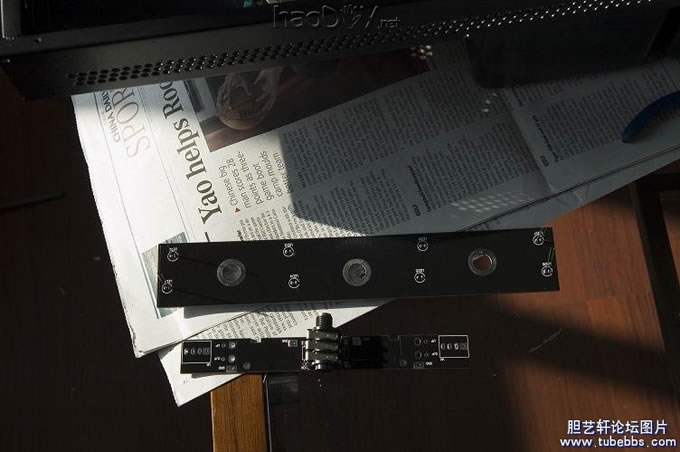

 ）。现在要涉及到PCB部分了，一是VOL和SOCKET部分的PCB；另外一块嘛，是点小小的噱头，后面总装后可以看到有什么用。

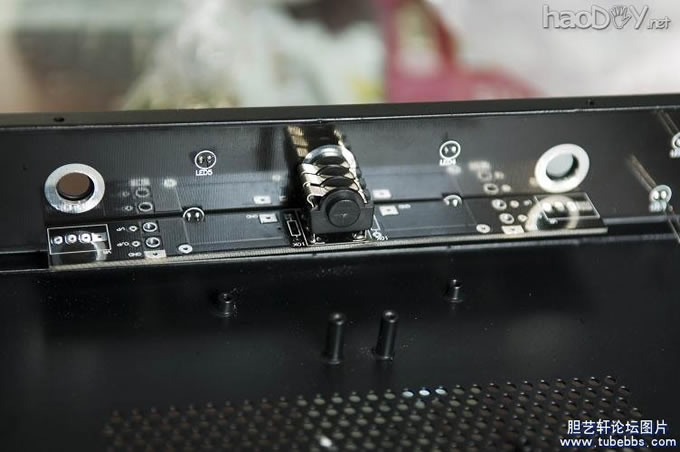

跟面板的配合：

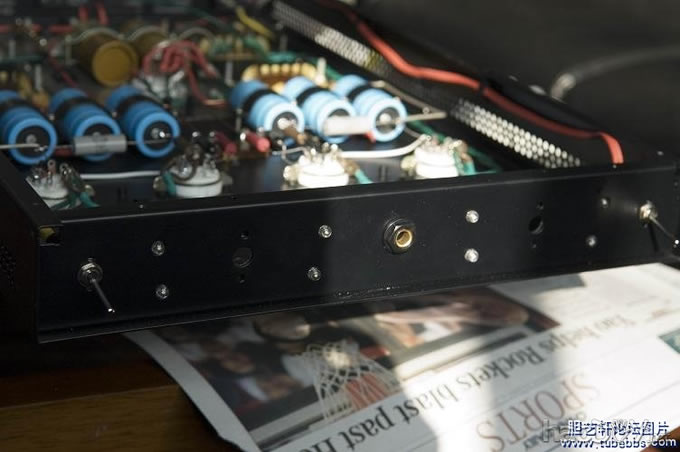

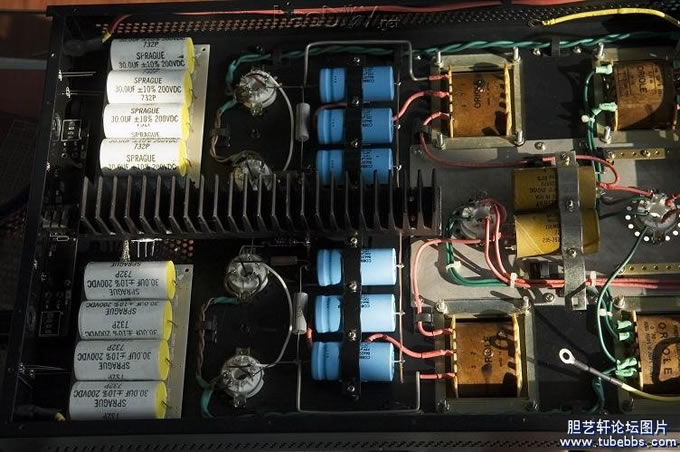

内部结构及配合：

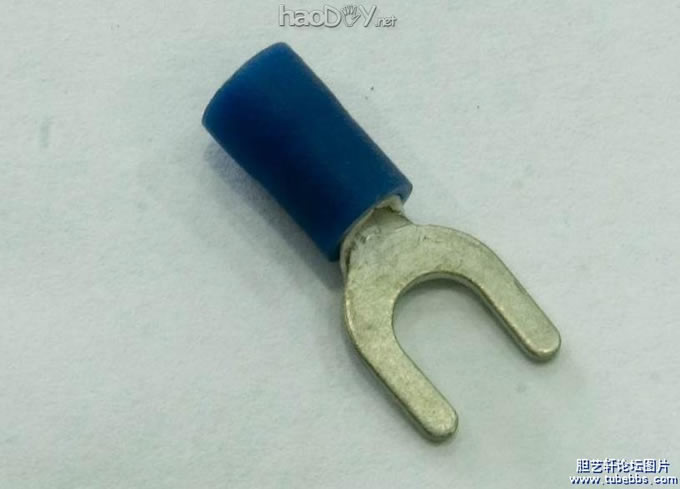

这次应该算做得挺快的，看着看着就快接近尾声了。  信号线焊接很麻烦，非常容易因外力作用断开，我在处理这个问题时用了个简单有效的方法，介绍给大家： 找一个厚实焊片

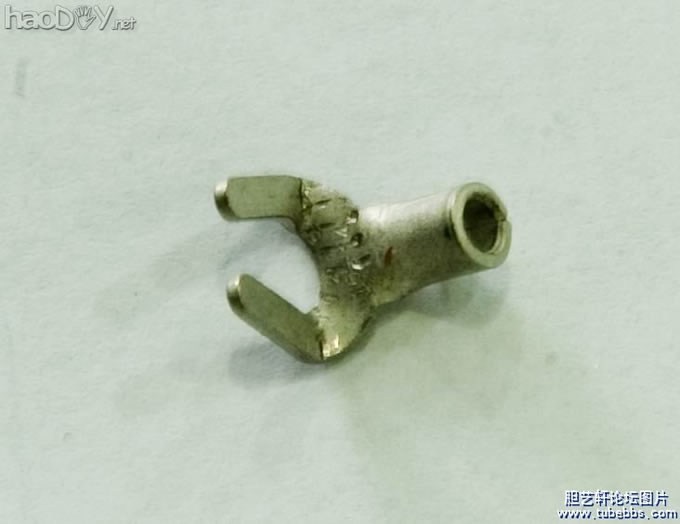

将焊片的叉脚处折转90度，如图

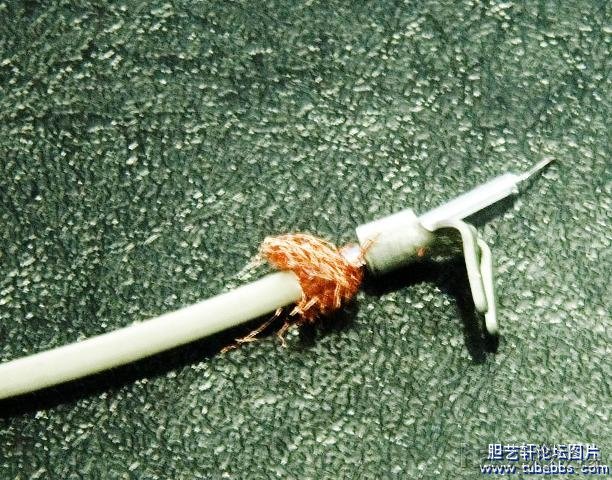

信号线这样导入

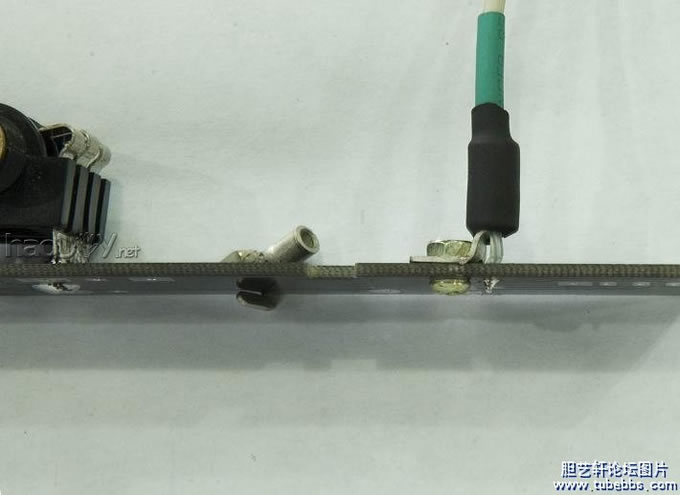

将线芯焊牢在接点上，利用焊片的圆管部分固定住信号线的屏蔽层，用螺丝固定好叉脚，这样就能够保证信号线的可靠连接了。
