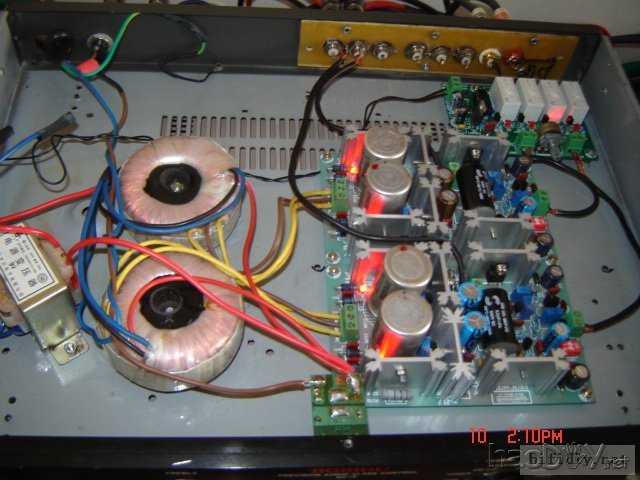

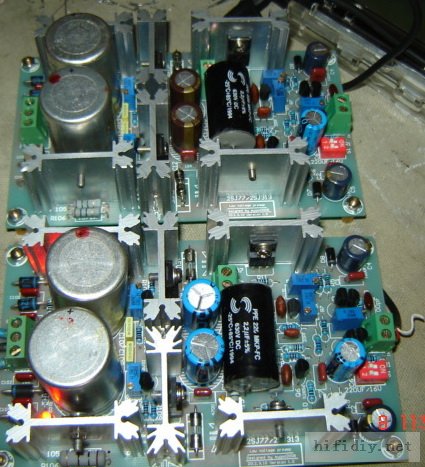

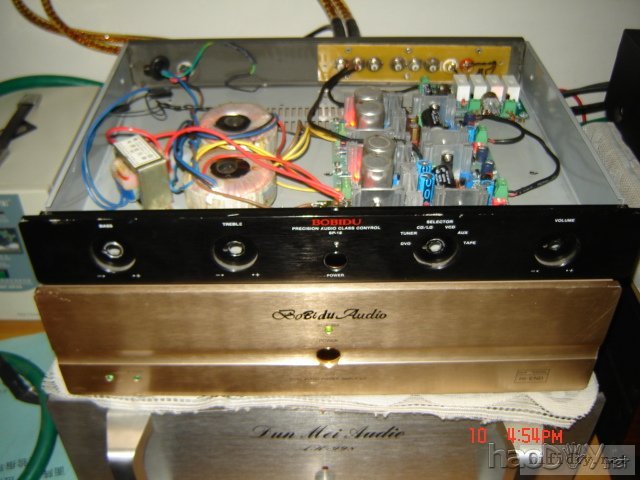

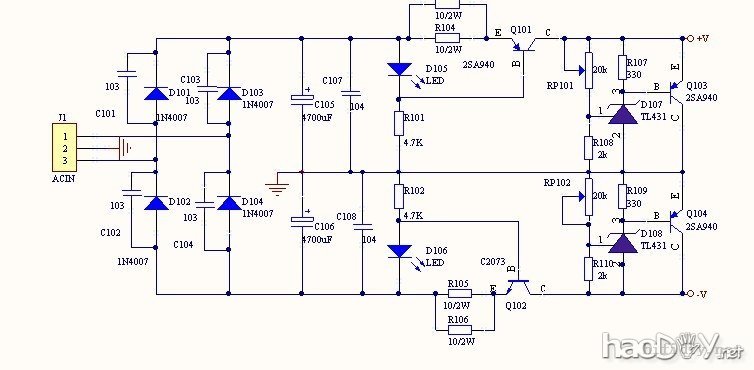

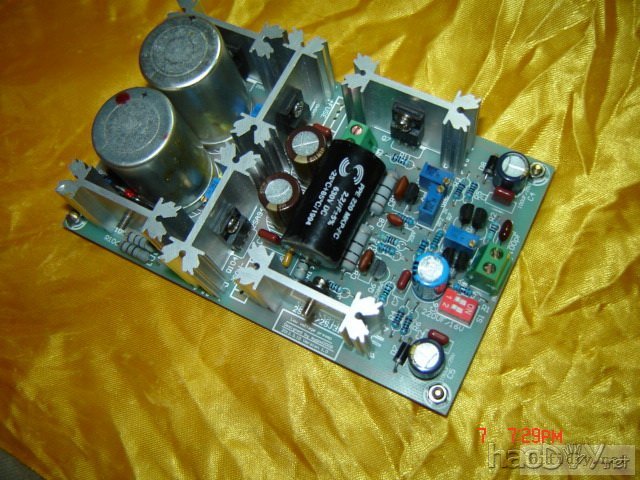

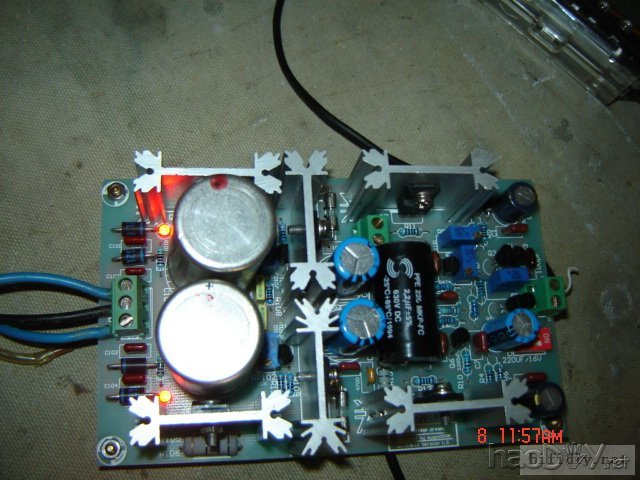

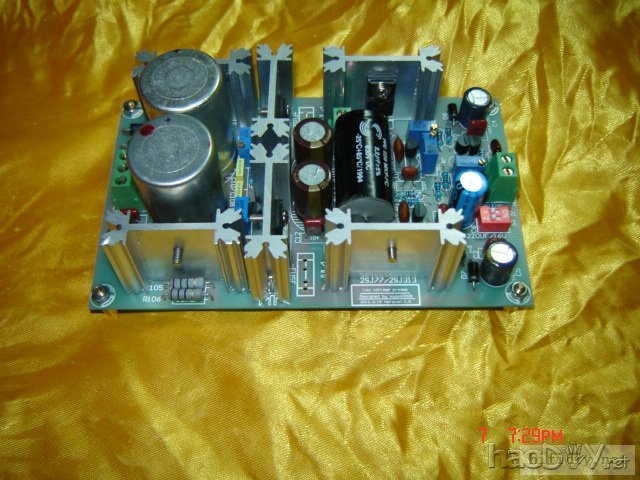

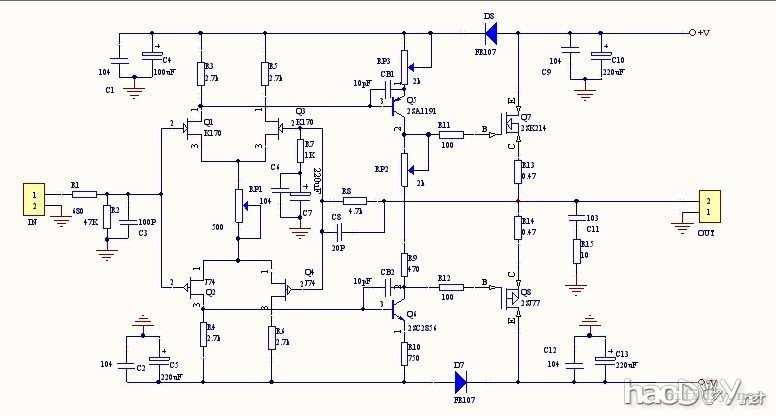

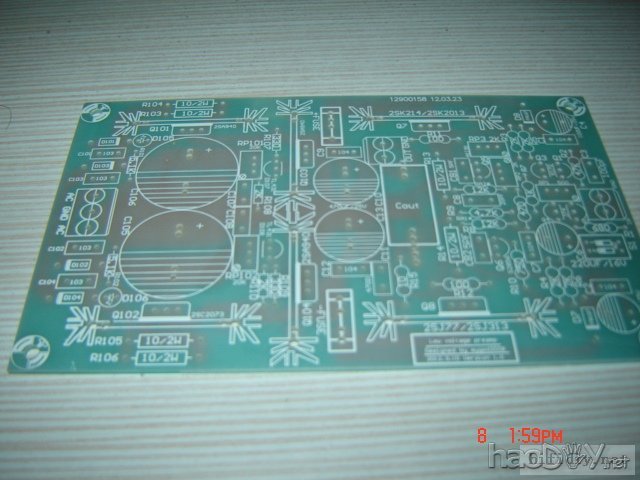

在搞了全对称四并板后，就完全喜欢上了这个经典的线路，之后搞了全对称高压前级，收到了非常好的效果后，现在又搞了这个全对称低压前级！昨天PCB回来，晚上就迫不及待地开焊了，今天上午左右声道就焊好，且顺利出声，现在手上没有示波器，盲装的，因为低压，所以功耗不大，也不用担心烧件等事，基本上装上就可以工作了。后期再细调，再上测试波形。至于声音，个人感觉不错，三段均衡，两端延伸很好，很适合人声，因为音响这东西主观性很强，所以就不做过多的评论了。现在上图与大家分享，装机调试也会不断上来！ 1、原理图、PCB图与PCB实物图 如下: 电源:  前级:  注意:Q5-2SA1191 C,E脚反了！但PCB没反  2、焊好的前级板 如图：    3、测试中 4、装机详细介绍与波形测试 5、听感 左右声道焊好用，原来用PSP做音源试听，当时就感觉不错，吃饭后换上CD机，哇！太爽了！通过对比看来信号源多么重要啊！PSP也就是一个MP3，音质与CD机还是有很大区别的。这个前级的最大特点是解析力高，清晰度好，定位好，细节太丰富了，各种乐器的线条刻画的井井有条，一点不乱！声音饱满大气柔和耐听，具有空气感，越大声越爽，晚上了没敢太大声，不过已感到非常过瘾呀！现在后级用的是SC480，还没用我的四并机，因为没有用示波器测试，不知是否有潜在的自激，不敢直接接场管四并机，因为场管对信号要求比较严格！   当然这是个人的感受，理解能力有限！就先说到这，能细调好后，接上我的四并机再感受下！稍后再上！敬请关注！    音响就是玩电啊！电源当然重要了！并联电源内阻小纹波低，用在前级效果好！都说B22电源，有时间再换上试下 今天下午本地几个玩成品机的烧友来听了，他们都是米，系统都是几万的，对低压前级评价不错，之前我还很担心呢，没想到评价还不错，有了专家的肯定更增加了信心，有时间再继续好好搞点，也搞成一体的！ NND我的整个系统还没有人家一个CD机一半值钱呢！也说明DIY的性价比还是可以的！
