简朴的延时关灯器电路是用于楼梯、走廊等外作短时照明自动熄灭的节电装置...

　

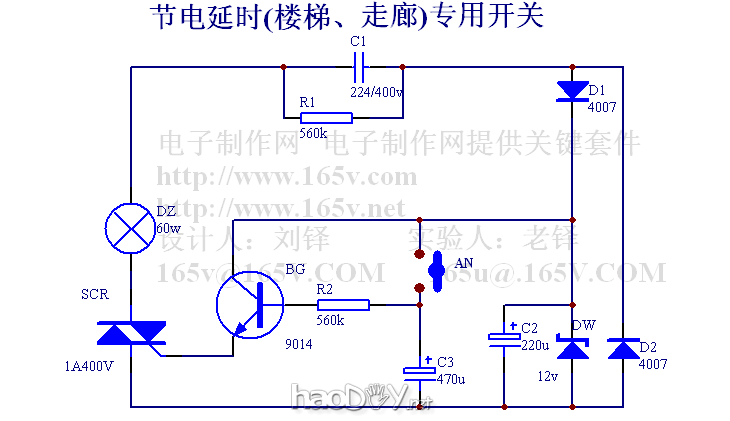

简朴的延时关灯器图1所示的电路是用于楼梯、走廊等外作短时照明自动熄灭的节电装置。本电路由降压、整流、滤波和稳压后供应三极督事变。按一下按钮开关AN，电容C3充电至电源电压，三极管BG导通，触发双向可控硅SCR导通，使灯胆DZ点亮。从此AN断开，电容器C3经R2放电，颠末一段延时时刻后C3放电将尽，BG截至，双向可控硅SCR截至，灯DZ熄灭。

节电（楼梯、走廊）专用开关
