各位坛友请认真看完本帖，就会有仿制该电源的迫切愿望，因取材容易、成本低廉。效果怎样？你用了以后就会爱上她，就会放弃普通工频变压器电源，不信，那就试后再一起共同讨论。

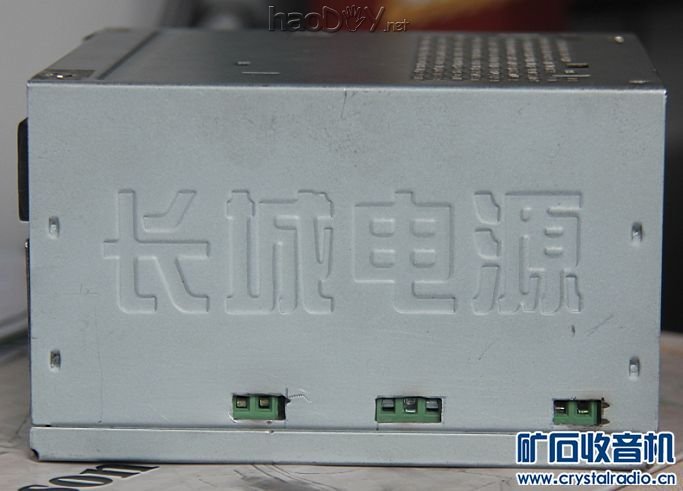

一、材料来源，长城ATX电源（其他电源也能用，但试得不多，有的要改激励变压器），加少量阻容等元件就可以了。
二、原理图，分二种结构，
一种是单变压器双电压电源，主要用在小甲、桌面小功放上，用原来主变压器就可以，正负电压0-24可调；第二种是双变压器双电压电源，要自绕变器，正负电压0-50V（还可以高），主要用在较大的功放上。辅助电源可用原来的辅助，也可另用一个小变压器供电。在这里仅介绍用一只0.6W的小变压器做辅助。

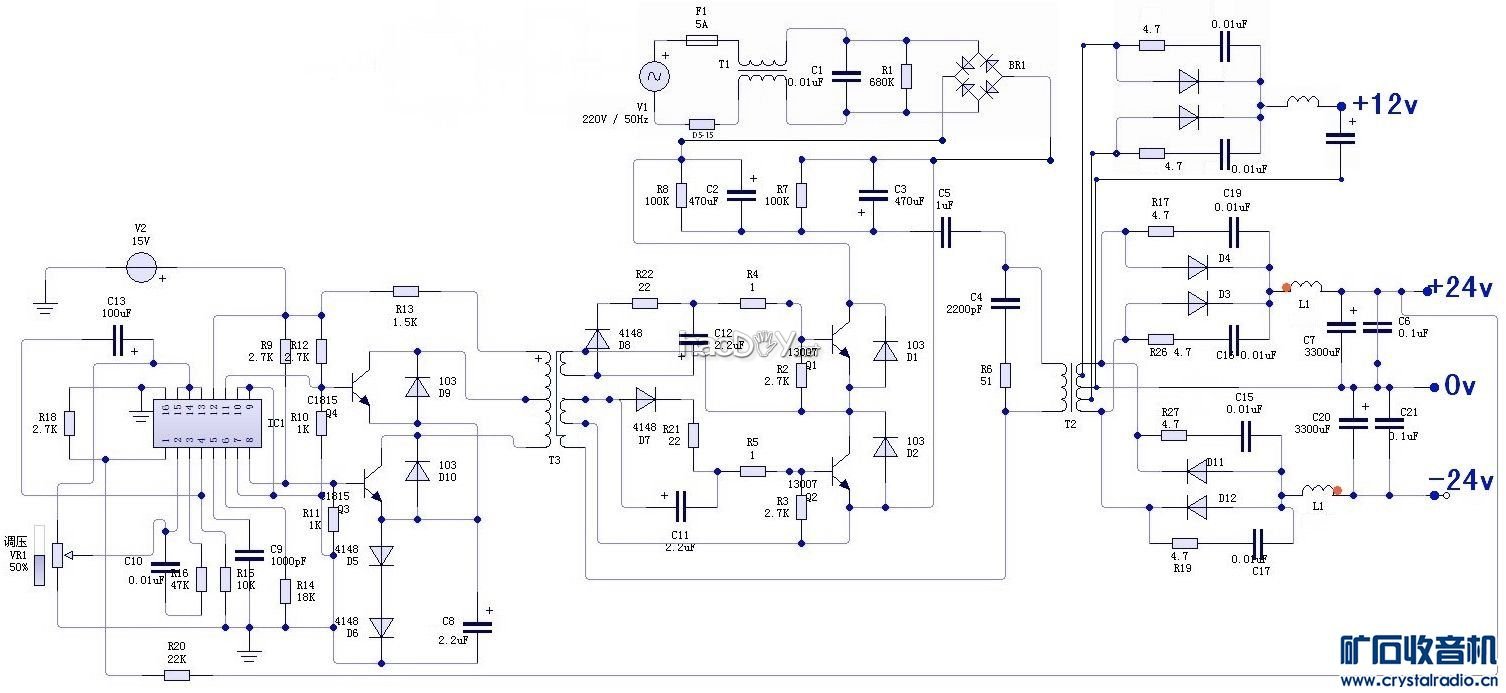

1、单变压器双电压原理图
【参赛】功放开关电源的制作

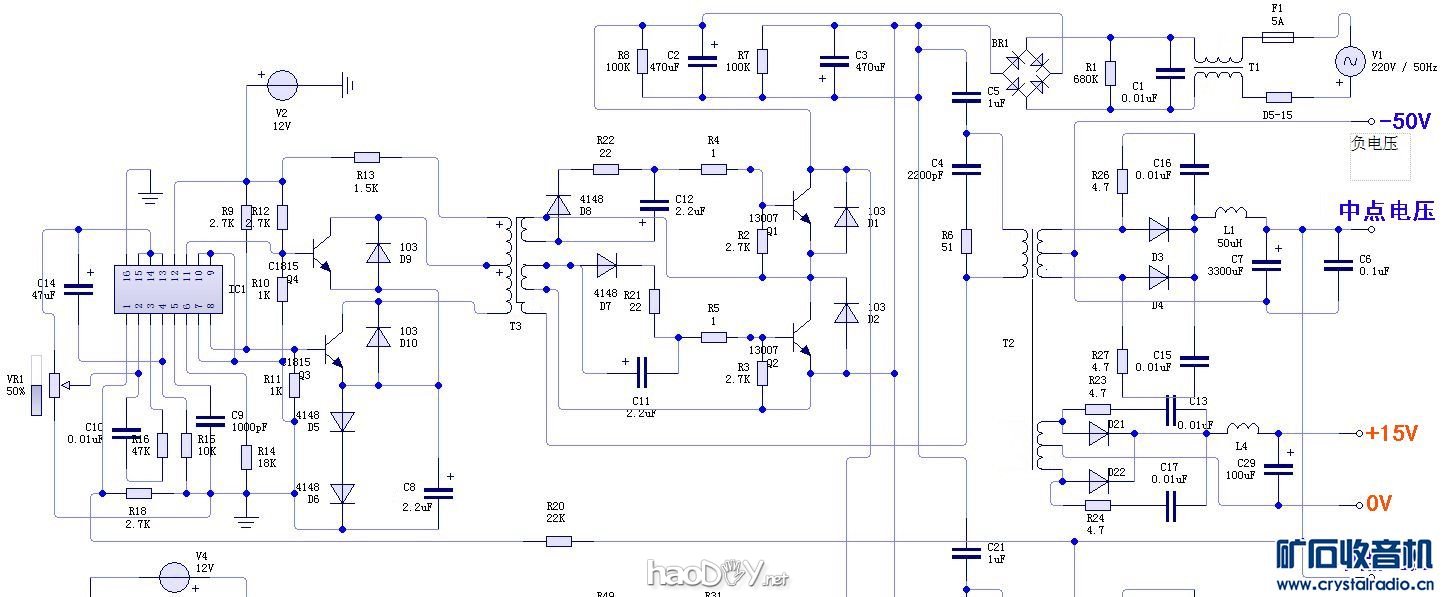

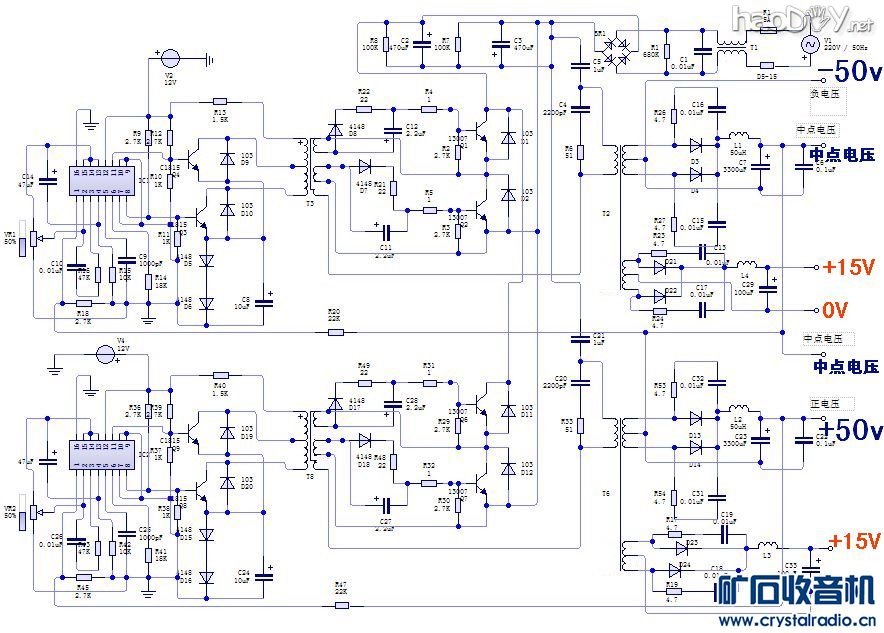

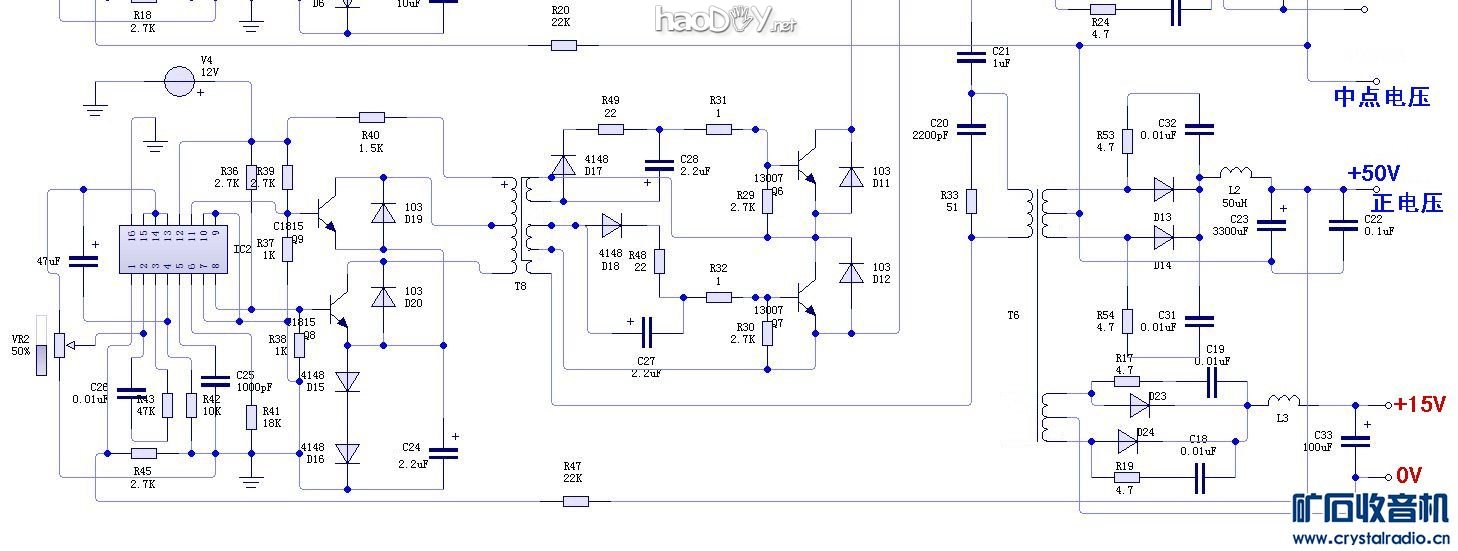

2、双变压器双电压原理图
【参赛】功放开关电源的制作

为了能看清拆分图低

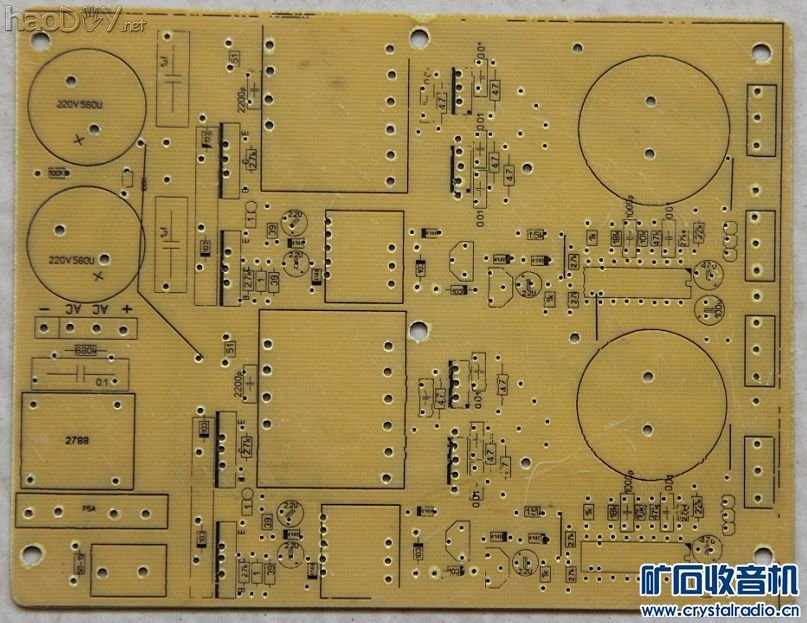

三、PCB板，分为多种版本（已全部自制板验证好用，并且性能的一致性高），现放出用小变压器做辅助的二套（太多了看着要乱），虽然设计得不美观，但好用为上。

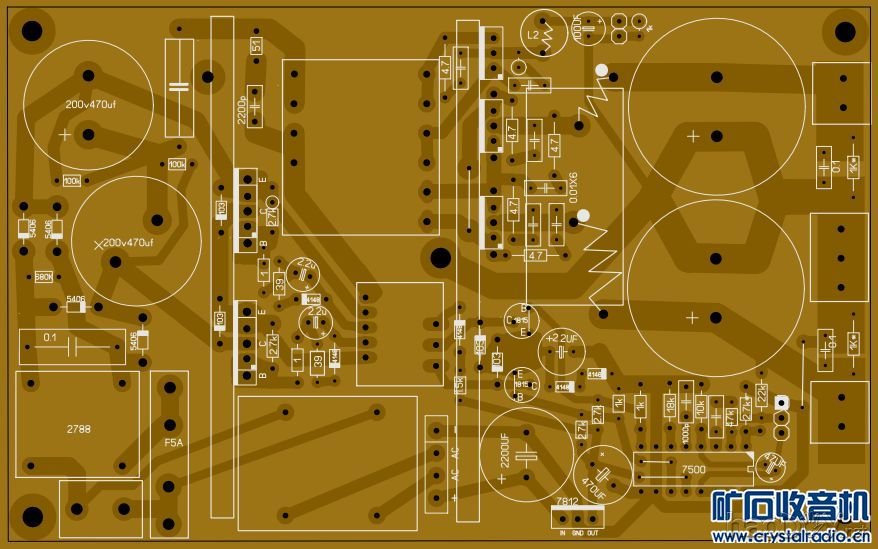

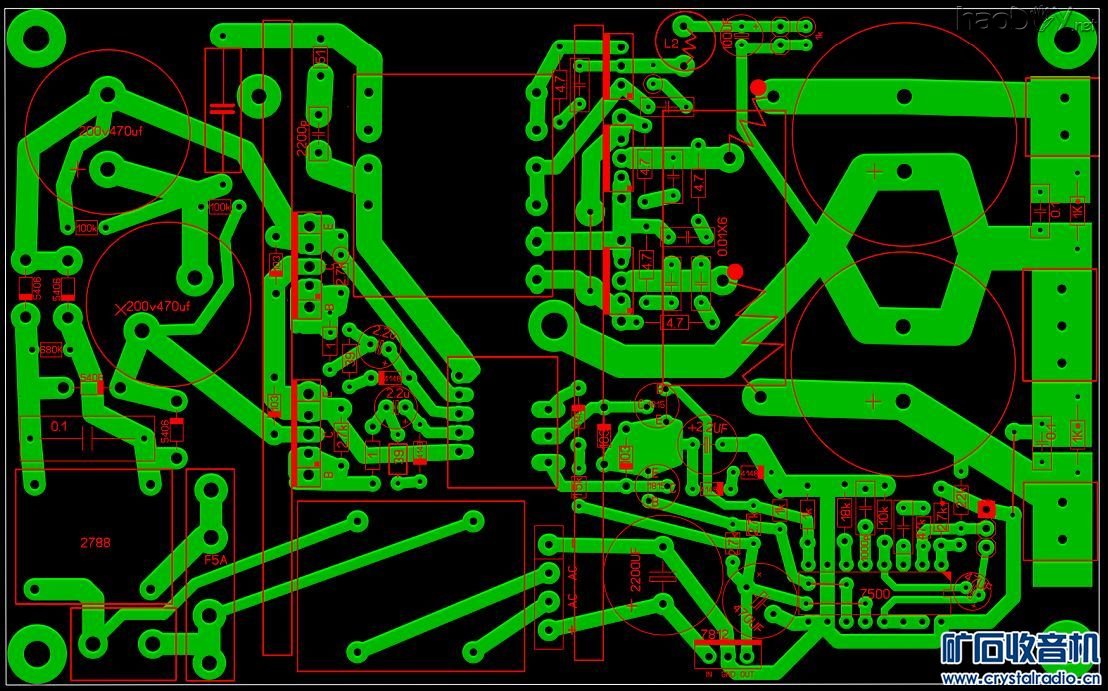

1、单变压器双电压PCB板。
【参赛】功放开关电源的制作

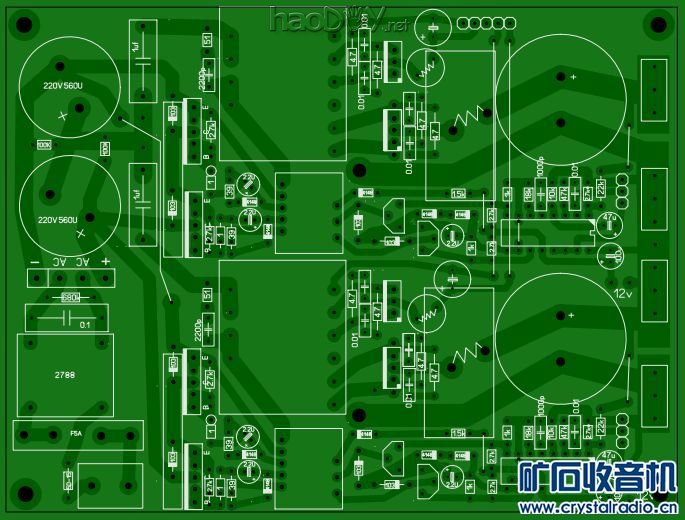

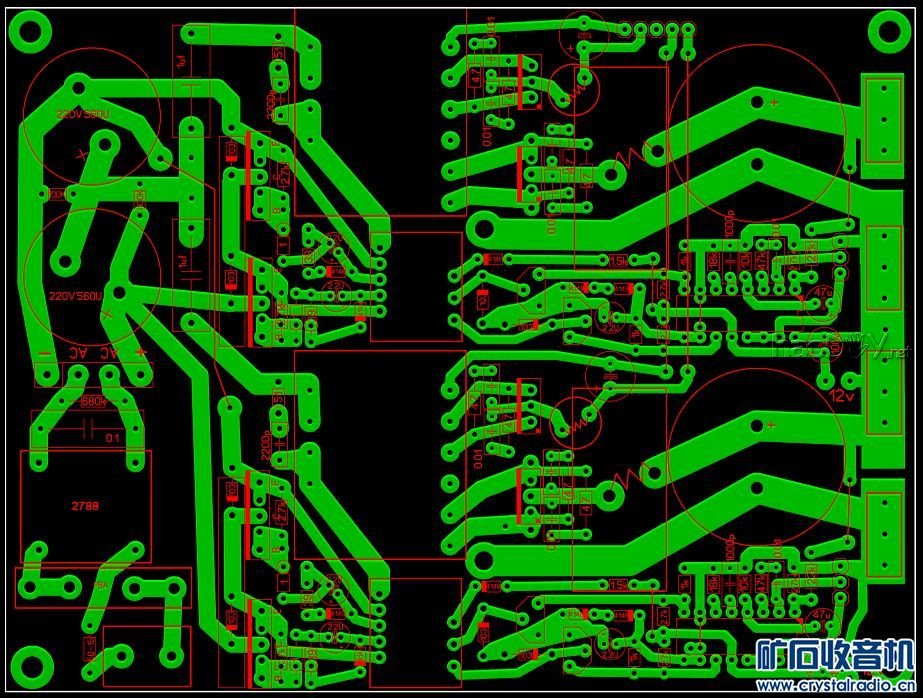

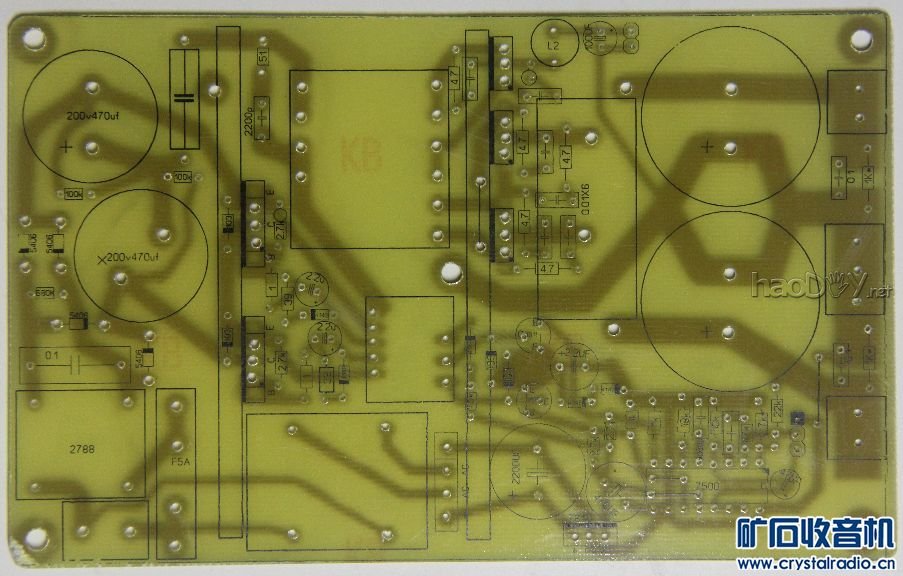

2、双变压器双电压PCB板。
【参赛】功放开关电源的制作

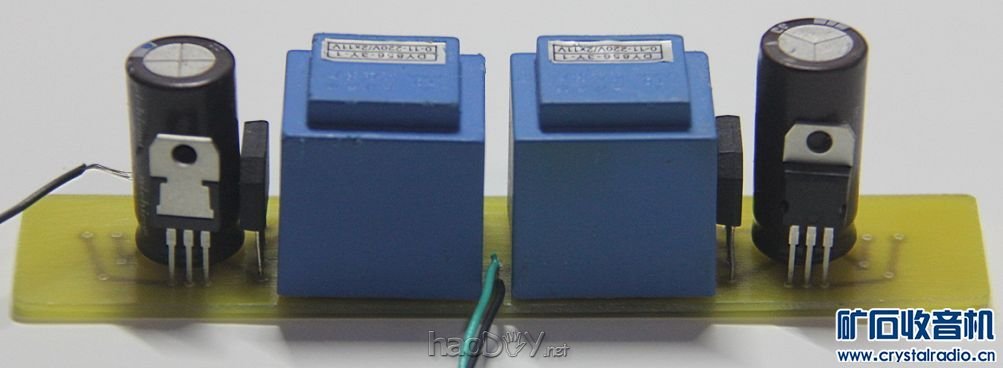

双变压器电源用的工频辅助电源，可用单变压器，但次级一定要是四线结构的，分别整流供电。
【参赛】功放开关电源的制作

四、备料
1、输出主电容可用到1万微法，开机不会冲击，有缓开机功能，电容大一点对瞬态大电流有好处。
2、阴阳整流高速对管，主要是输出电压不同，选取管子耐压不同，25V电源用耐压200V的，如MUR1602CT（阴管）MUR1602R（阳管）。50V电源必须用耐压400V的，如D2504C（阴管）D2504N（阳管）。

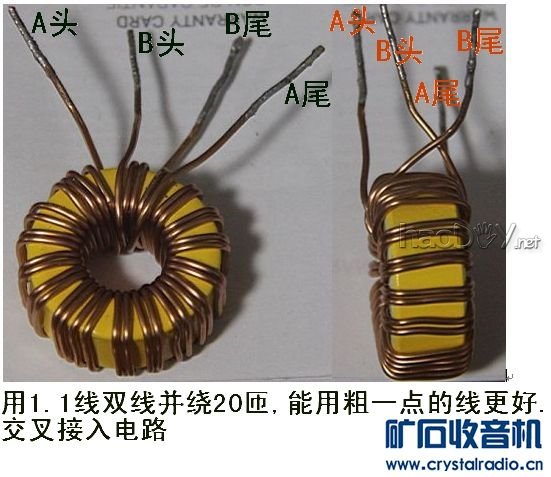

3、绕共模电感（单变压器双电压上用），用原机的磁环双线并绕20匝，线径1.1，电感量约40UH左右。
【参赛】功放开关电源的制作

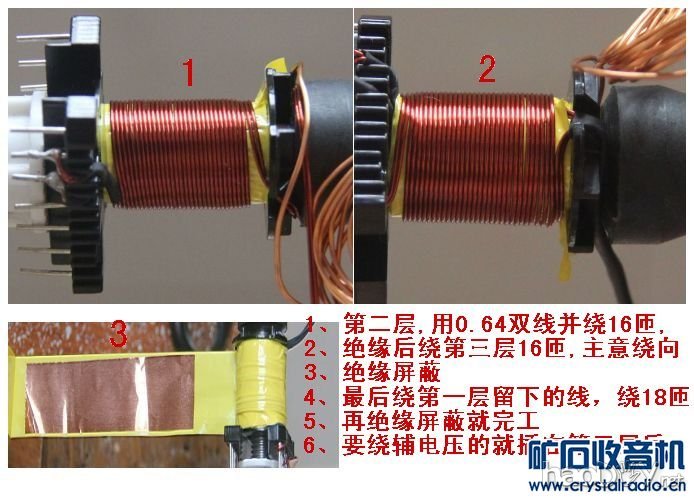

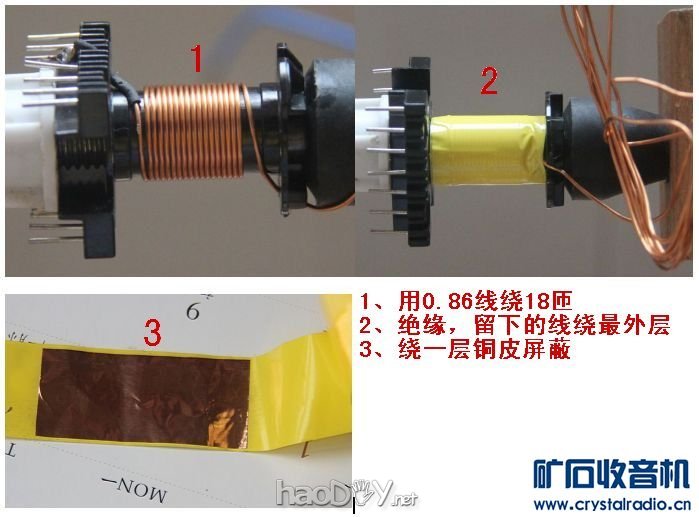

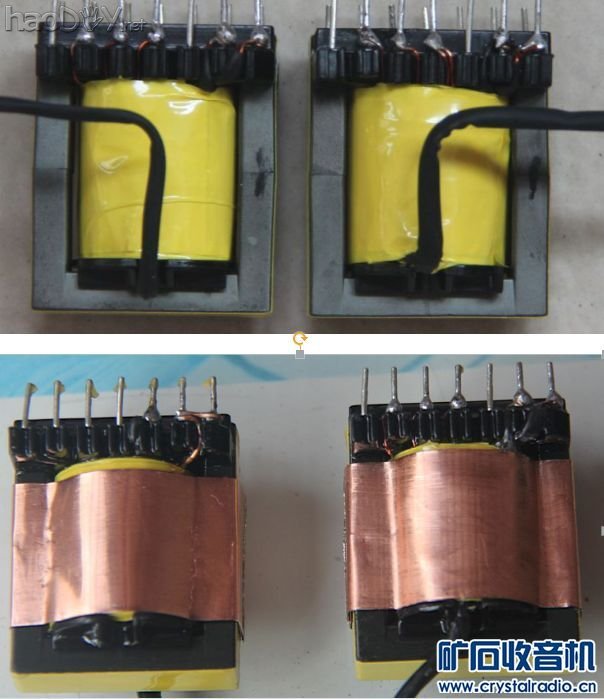

4、绕主变压器（双变压器双电压上用），绕制数据：第一层（初级的第一层）用0.86线，绕18匝、绝缘、绕一层铜皮屏蔽、绝缘；第二层用0.64线，双线并绕16匝、绝缘，第三层用0.64线，双线并绕16匝（主意：要从刚才第二层的收尾处开始绕）、绝缘；第四层（辅电压层，主要为喇叭保护电路、或前级供电，可不绕）用0.5线双线并绕5匝后串联（主输出在50V时，辅电压约15V）、绝缘、绕一层铜皮屏蔽、绝缘；第五层（初级的第二层）用0.86线，绕18匝、绝缘、绕一层铜皮屏蔽、绝缘；装配、浸漆后完工。
【参赛】功放开关电源的制作

5、其他元件全部从ATX板上移植过来，少几个小电阻就自已找。

五、装配，

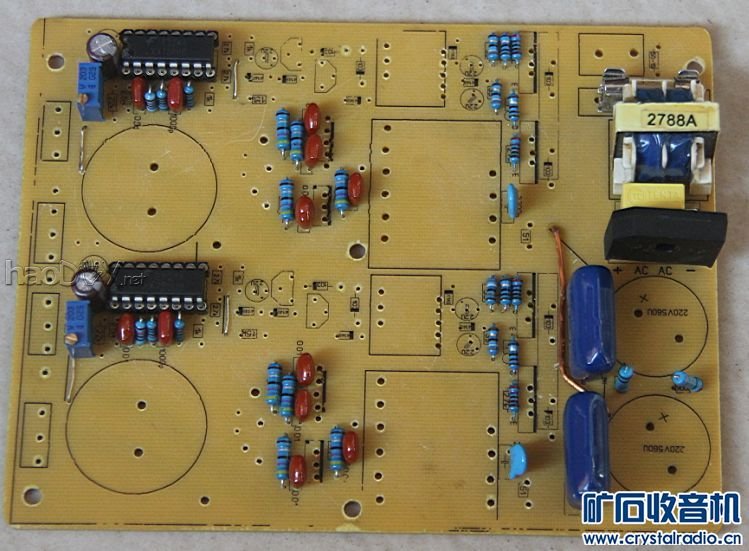

1、先装辅助、494和激励变压器，
【参赛】功放开关电源的制作

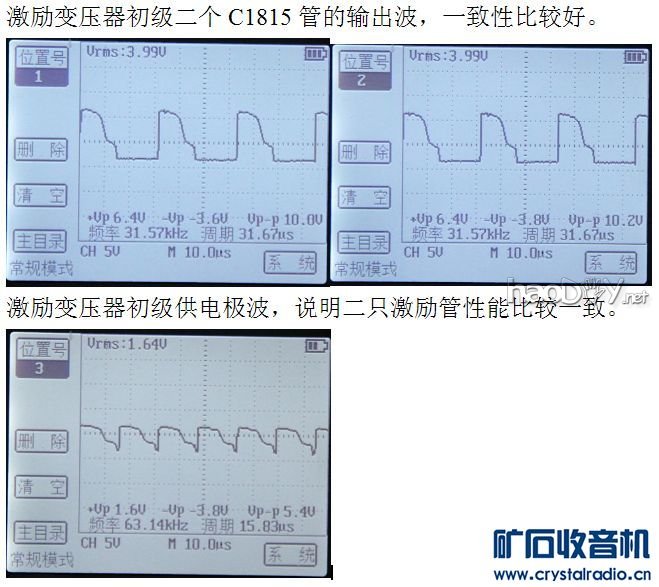

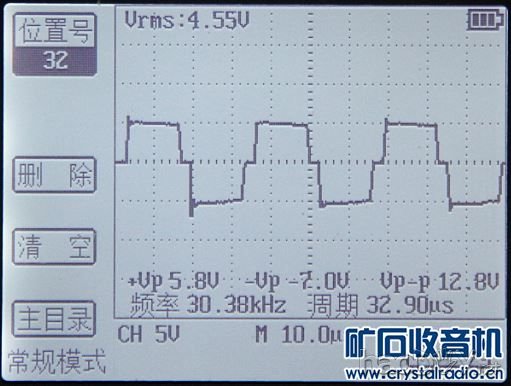

开机用万用表测一下工作是否正常，方法是测494的8和11脚电压，电压在1.5V左右是工作的，在2V左右就是不工作，再测一下激励变压供电脚，不工作时仅有1-2V电压，工作时在6V左右（这与辅助供电压有关，但工作与不工作电压差距明显），再测一下激励变压的另外二脚，看电压是否一致。有示波器的朋友可在这几点测一下波形。
【参赛】功放开关电源的制作

2、装好所有元件串灯开机，只要开机有电压输出，灯不亮就可以取下灯直通，绝对不会有自激，串灯开机仅是为了防止装错元件而造成的故障。

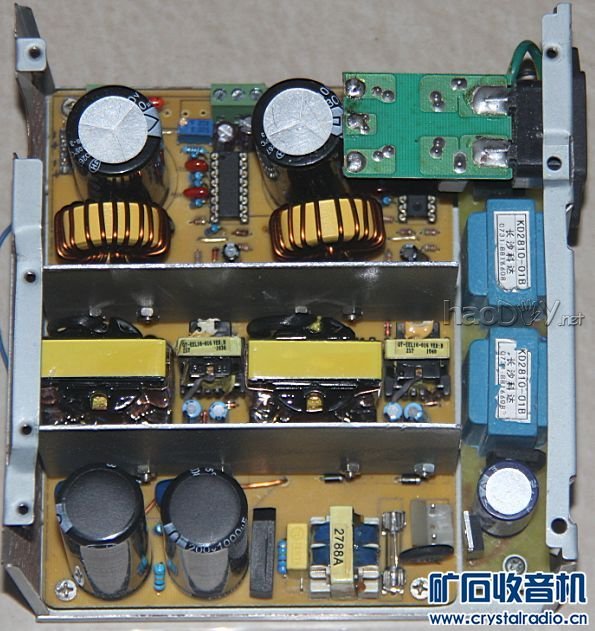

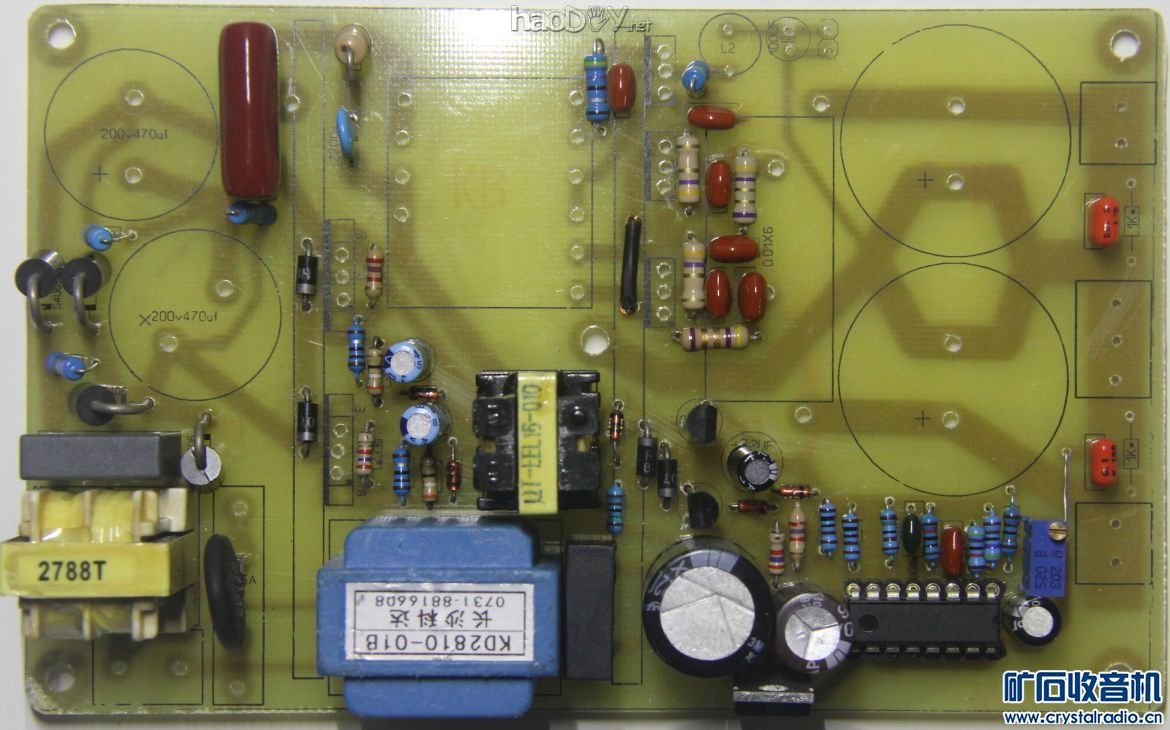

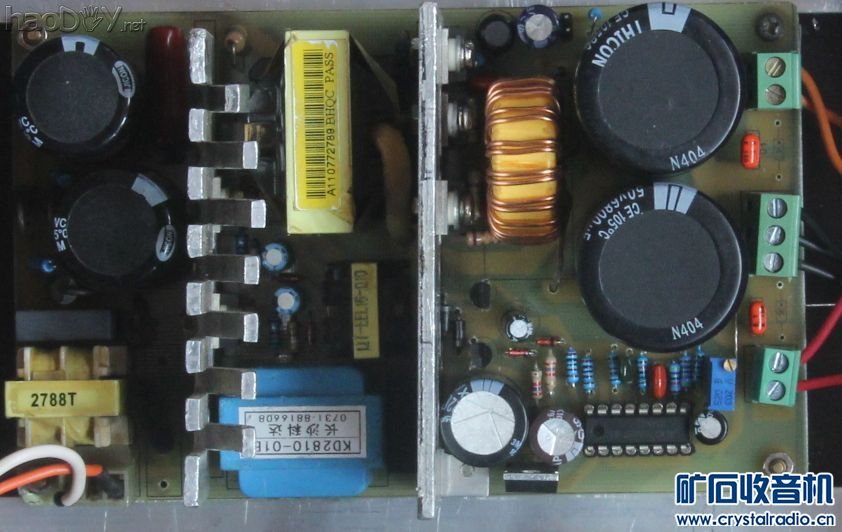

单变压电源装配完工图
【参赛】功放开关电源的制作

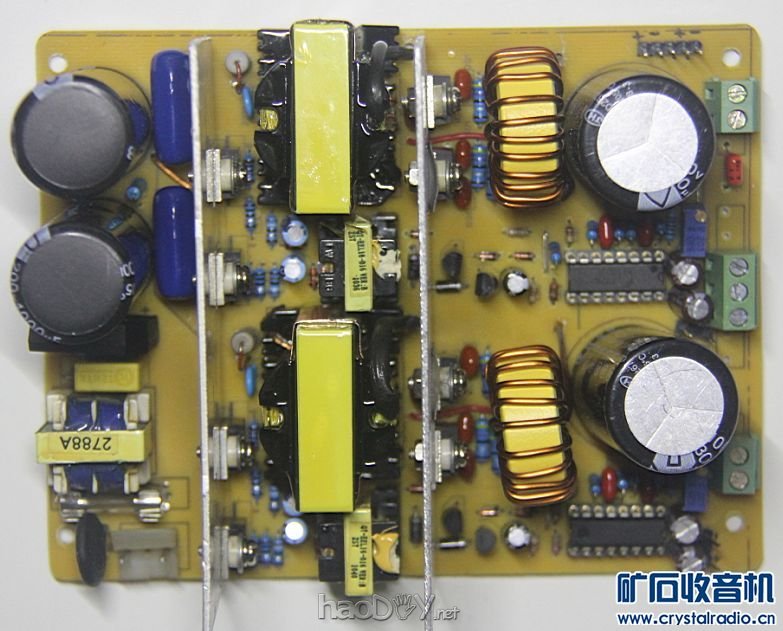

双变压器装配完工图

3、全部的主意点仅是四只管子，就是二只激励管C1815的放大倍数在250左右，要配对，二只功率管用13007，也要配对，另外压降要低一点的更好。
六、测试，坛友们最关心的问题来了，就电源的纹波、供电速率和电磁幅射。

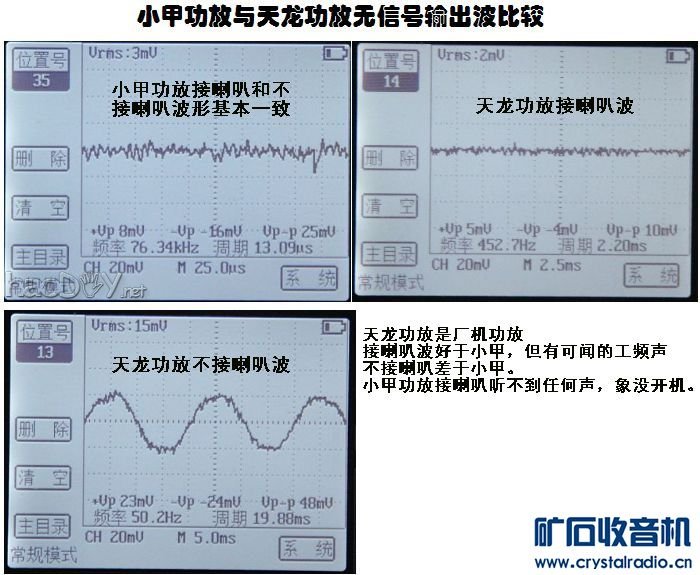

1、开机静态波，测电源正负电压的纹波和功放输出端不接喇叭和接喇叭的波，这是看电源的电磁幅射对功放的影响。

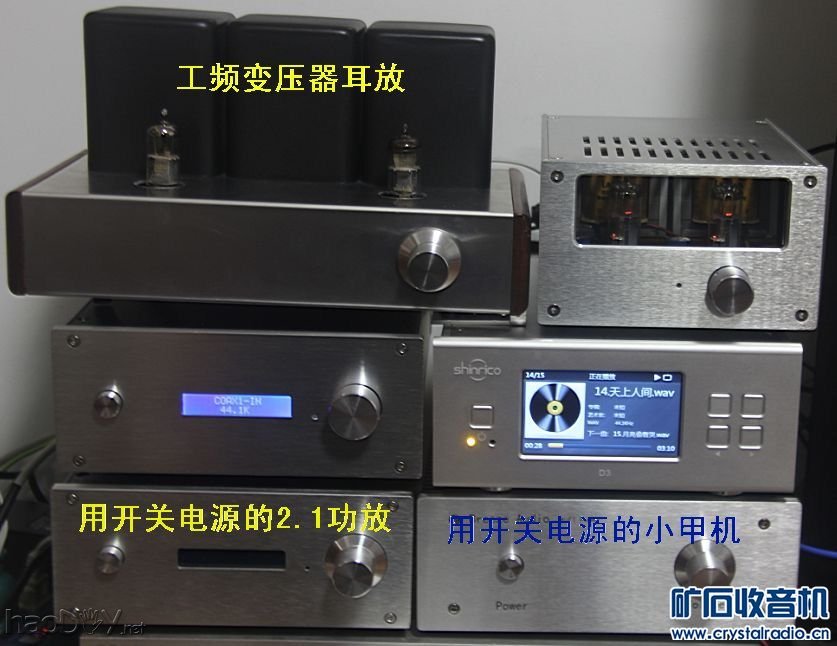

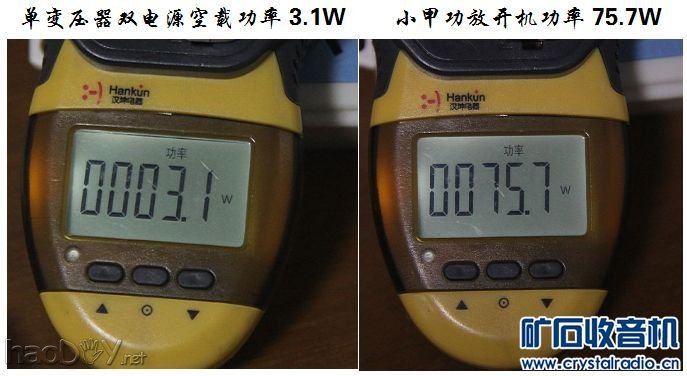

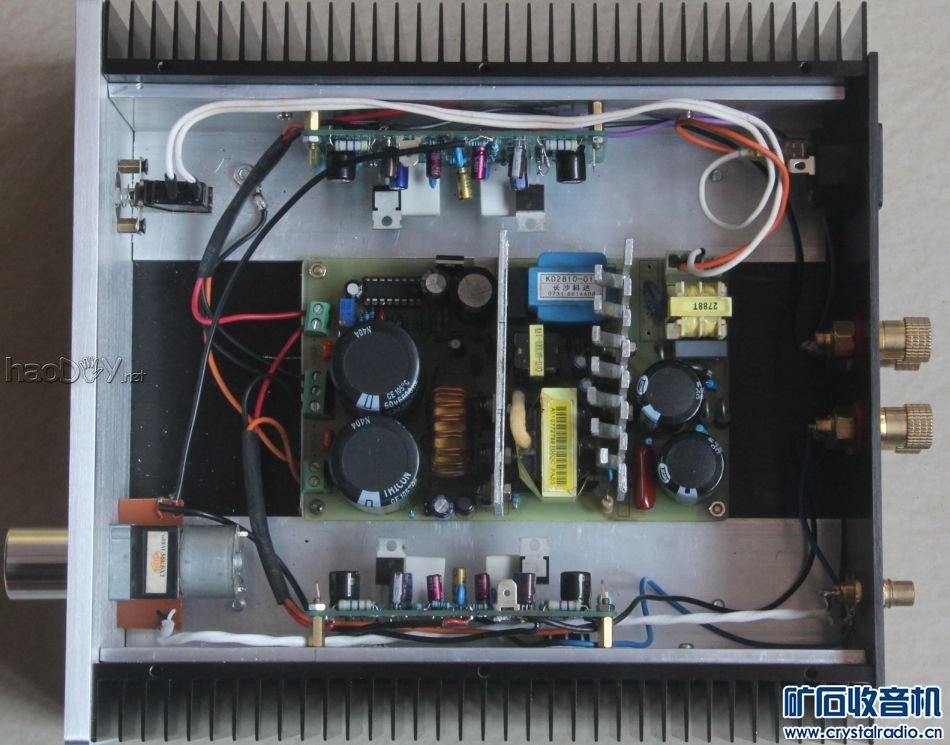

A:小甲机
【参赛】功放开关电源的制作

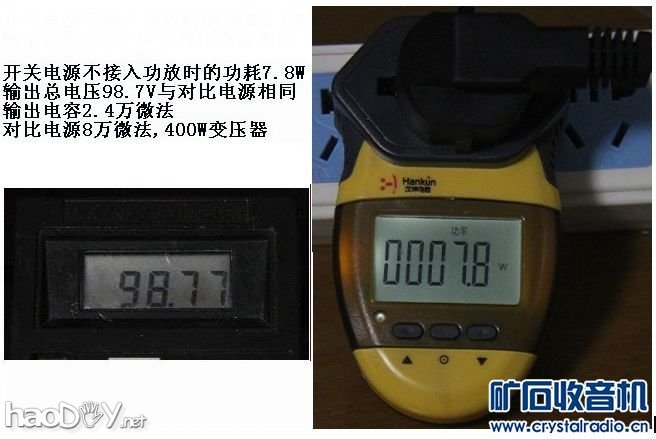

B：双变压器电源不上机空载功率电压图
【参赛】功放开关电源的制作

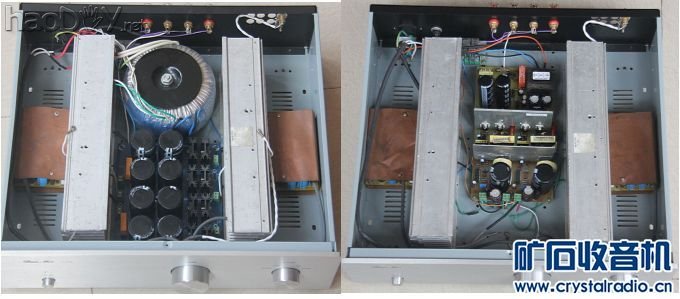

对比的机

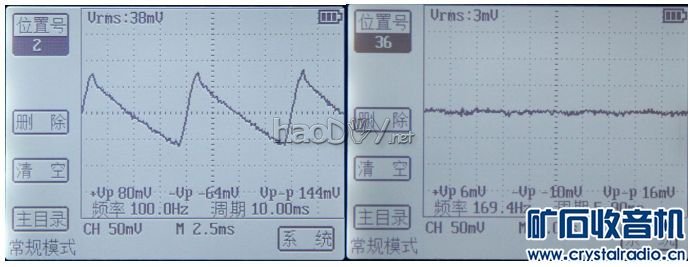

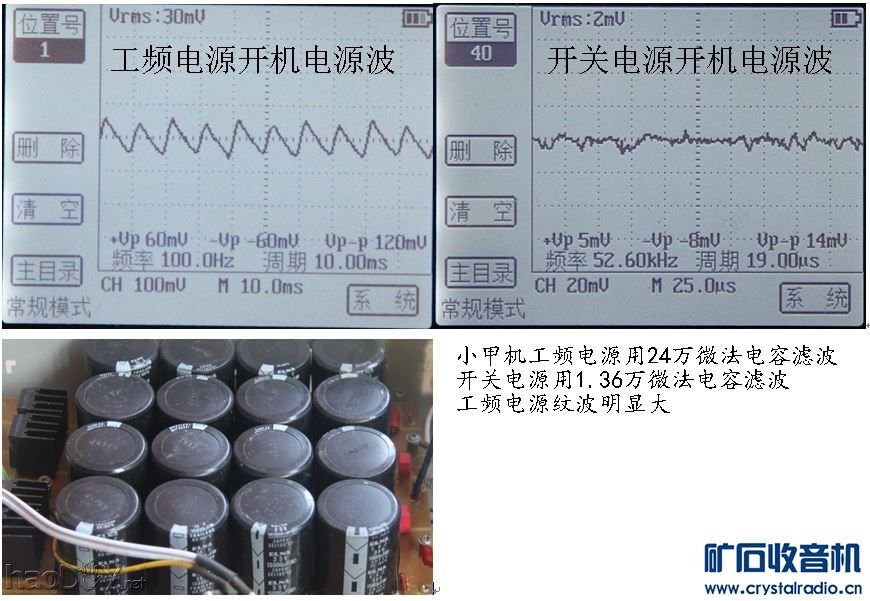

开机纹波对比

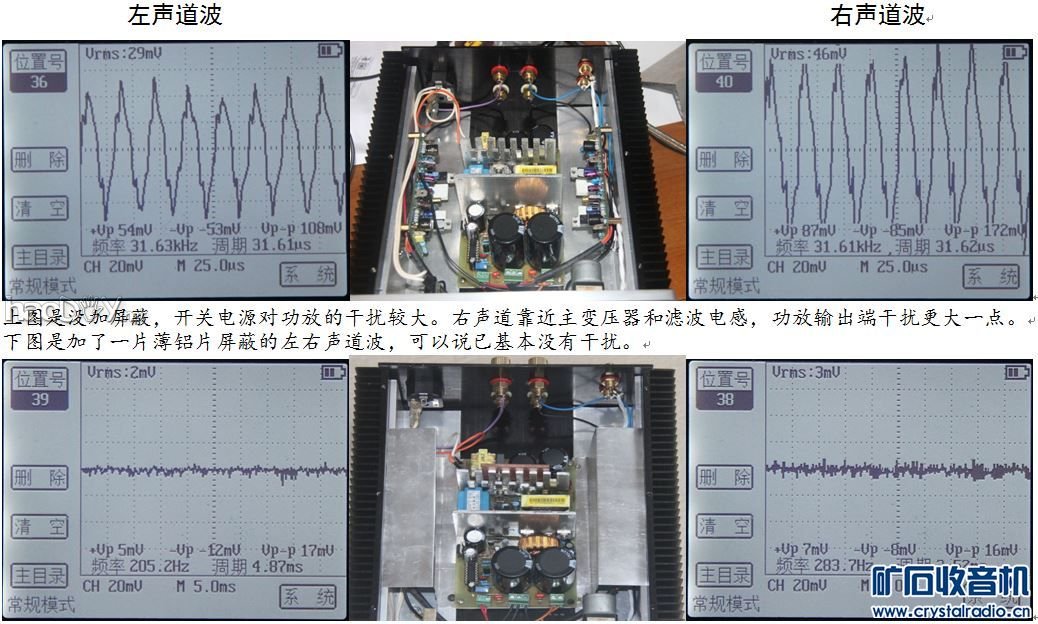

2、电磁干扰波，方法是在音量电位器开到最大，测量功放输出端的静态波。
【参赛】功放开关电源的制作

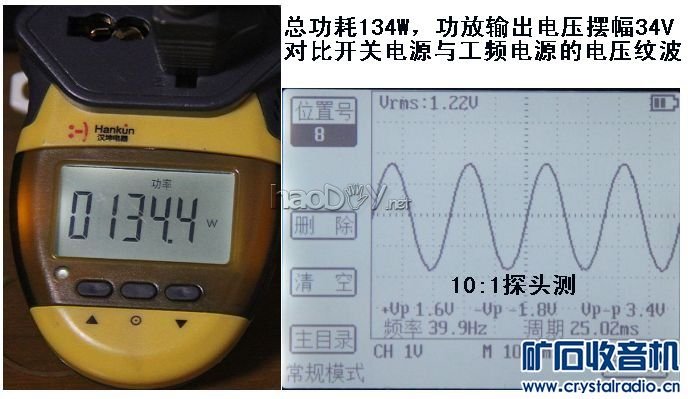

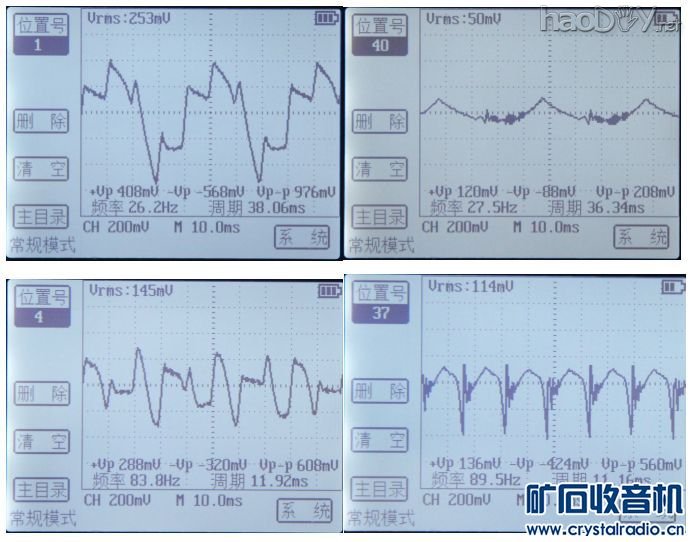

3、工作动态波，因音量太大，在城区扰民，所以采用音频单信号和8欧假负载测试，参与对比的工频电源变压器400W，电容8万微法，功放的功耗134W。
【参赛】功放开关电源的制作

左侧是工频电源波，右侧是开关电源波，开关电源好于工频电源波

4、测试小结，开机静态波：开关电源有明显的优势，纹波相当低，喇叭中没有一点噪声，好象没有开机一样的，工频变压器还是有一丁点的交流声；电磁干扰波：处理好屏蔽的开关电源比工频电源大那么一丁点（可以忽略）。工作动态波：音频单信号在1K以下，频率越低对电源的要求越高，功耗越大，与工频变压器相比，供电速率略高，纹波摆幅略低，没有压降，工频电源略有压降。
七、小结，
1、用半桥结构电源，具有电磁干扰小、输出波形对称性好、性能稳定。

2、取材容易，成本低廉，DIY爱好者手中一般都有报废的ATX电源。
3、制作容易，效果优越，按图施工，一装就成。
4、用于家庭功率不太大的场合比较合适，功率过大会造成共模电感和音乐一样的叫声，但很小，象蚊子叫（因手中没大的电感，如果用大的点的磁环和粗一点的线会有所改善）。
5、电源可增加过流保护电路。
6、双变压器还可增加中点保护电路，原理和喇叭保护电路一样。

补充内容 (2016-1-29 20:28):
在44楼有用开关电源做的胆耳放，在51楼有测试波形。

本主题由草音于 2016-11-12 15:51 移动


谢谢你参与讨论，发帖后就是没有人讨论此问题。

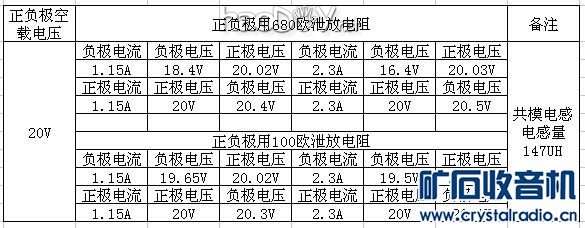

你所说的第一点是存在这样的问题，但是可以用共模电感加泄放电阻来缓解此问题，见下表。
【参赛】功放开关电源的制作

从表中可以看出，对电源给定一个工作电流，其负极的带载能力和电压平衡能力都有所增强。在实际应用中就是利用功放的静态电流作为泄放电阻。此帖是用在甲类机上就不存在电压不平衡问题，所以没有说明加泄放电阻和加大共模电感的电感量。
第二点是电压开环，是可以用，但有几V的压降和工作纹波比较大的问题。
欢迎探讨！

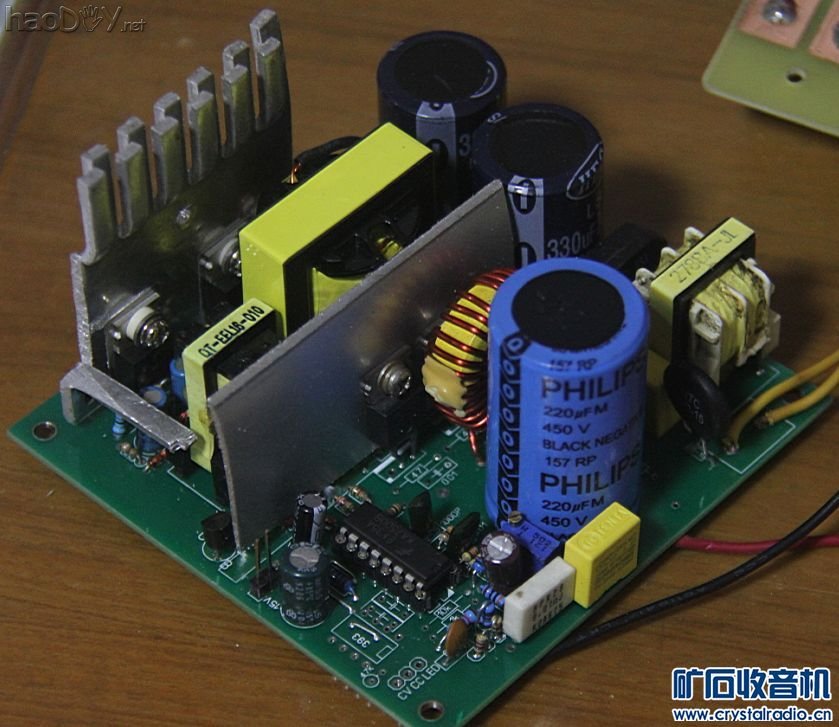

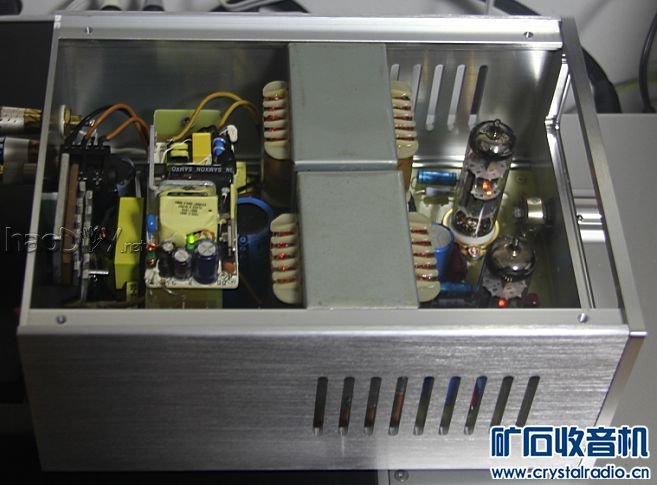

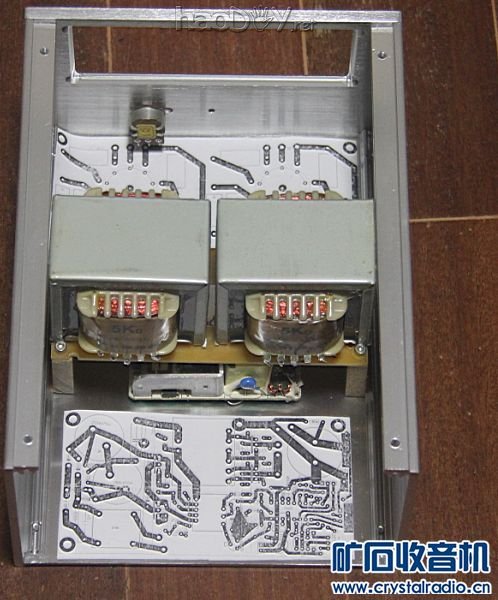

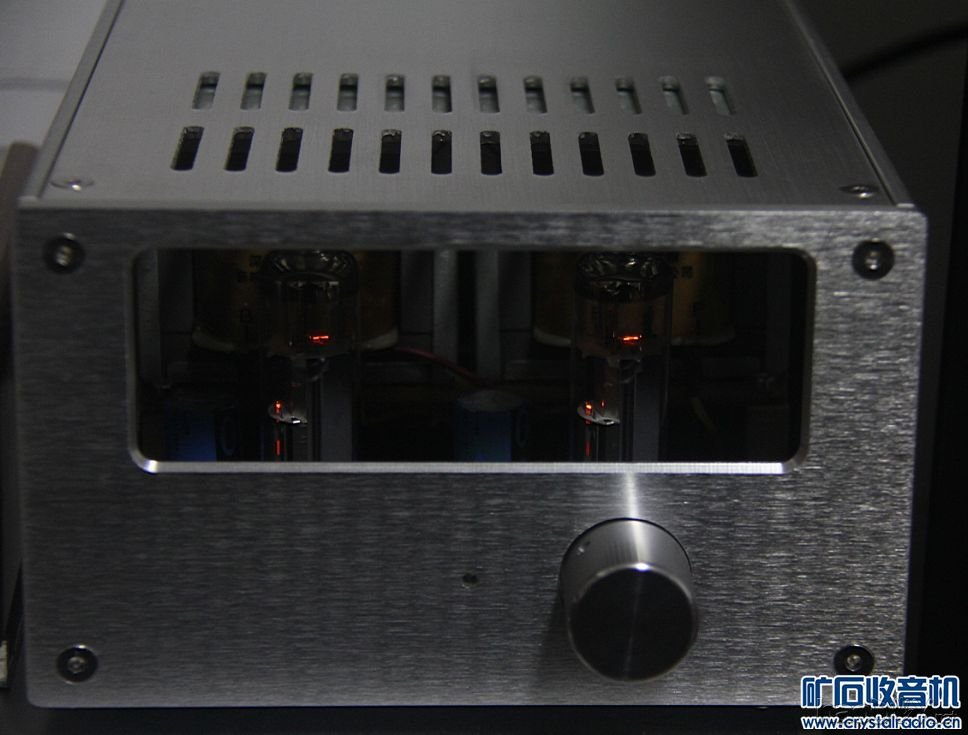

家中有一些老电子管，就想做一款小功放，刚做过一台用工频变压器的小小胆功放，但是还想做一款更小的胆耳放，由此，网上淘机壳、打板、购元件就开始了。

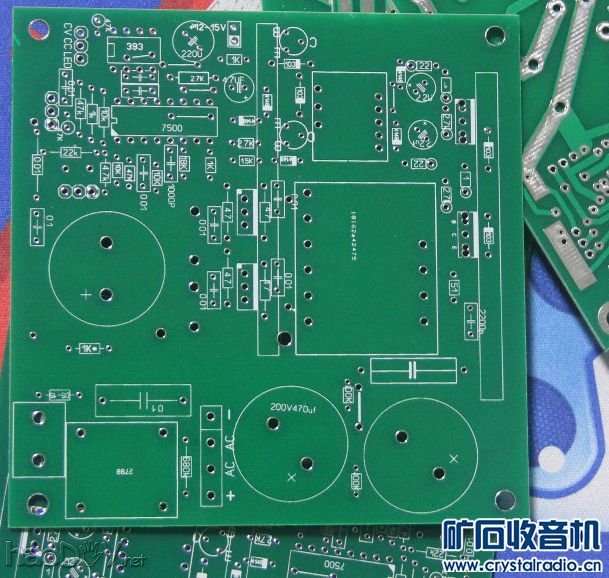

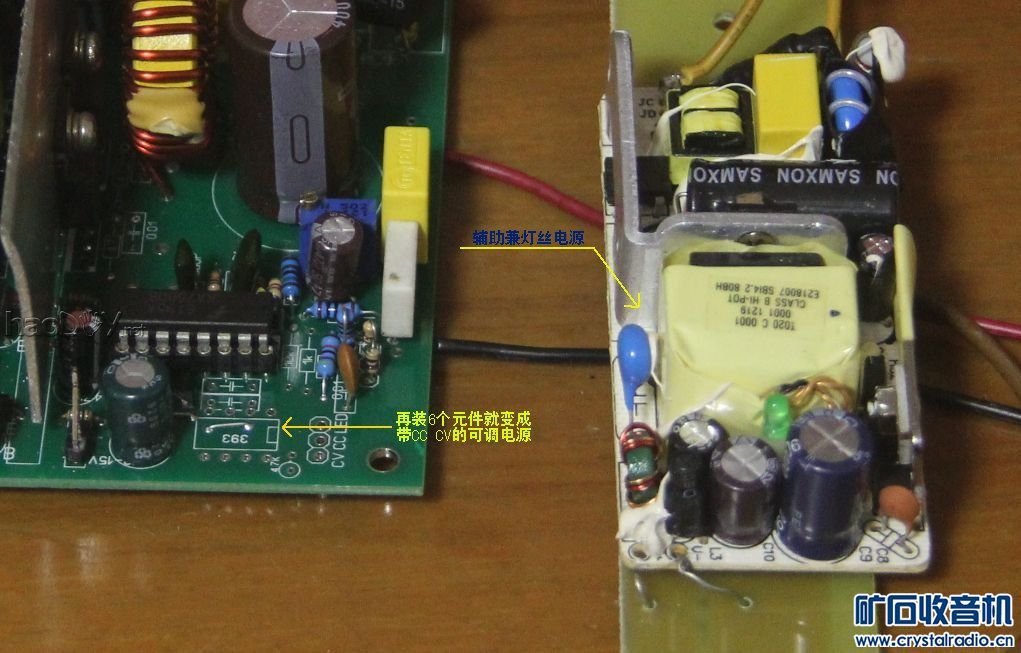

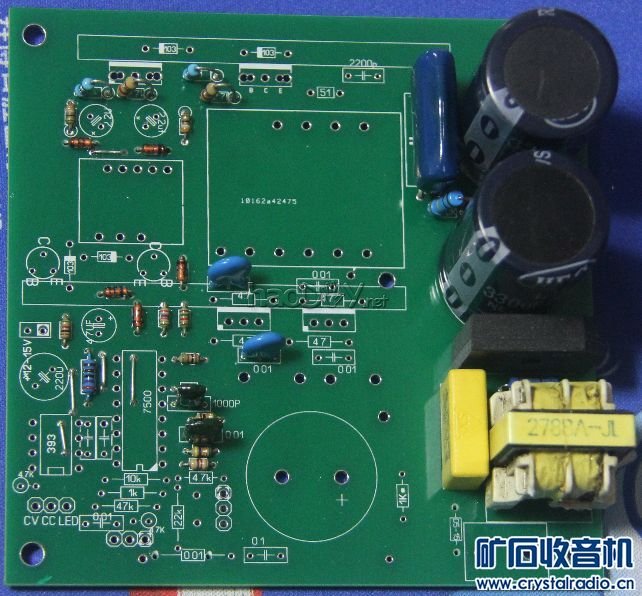

PCB板是可调电源板，带CC CV的，但用在此处就不装该类元件。
【参赛】功放开关电源的制作

这个高压电源与低压电源仅有以下几处要改动。
1、主变压器要重绕。初级也是18+18匝，在这个小胆机上次级用0.49双线并绕60+60匝就够了，但是这机上用的是0.38双线并绕77+77匝，最高电压达325V。
2、在主变压器输出端的消峰元件不是原来的值，也可不装，P-P电压在80毫伏内。
3、输出整流管耐压要用600V以上，输出滤波电容450V220UF。
4、要改一下分压电阻和限流基准电阻。
