【参赛】制作太阳能热水器自动上水装置

时间:2017-05-26 22:16来源:www.crystalradio.cn 作者:小桥流水不 点击: 次
新购一太阳能热水器，由于自己要求不高，只要能放热水就行。不想再加水塔，决定自制一个带水位显示和温度显示的自动上水装置。达到手动、自动都能上水的目的。纵观市面上有现成的太阳能热水器控制器，大多采用把水当做导体（即电阻式采样），使用久了探头上
  新购一太阳能热水器，由于自己要求不高，只要能放热水就行。不想再加水塔，决定自制一个带水位显示和温度显示的自动上水装置。达到手动、自动都能上水的目的。纵观市面上有现成的太阳能热水器控制器，大多采用把水当做导体（即电阻式采样），使用久了探头上会粘上水锈而影响性能，还有一个是我使用的是地下水，地下水的阻值会随着季节的不同阻值有所不同;二是功能上可能满足不了我的要求，我需要的是在热水器缺水时，水泵工作首先把抽出来的水排出去，去除水泵里的铁锈，排个一分钟再往热水器里抽。等于说如果我买了成品的控制器还要再加电路才能实现我需要的功能。还不如自己制作。于是决定自制。下面是制作过程：

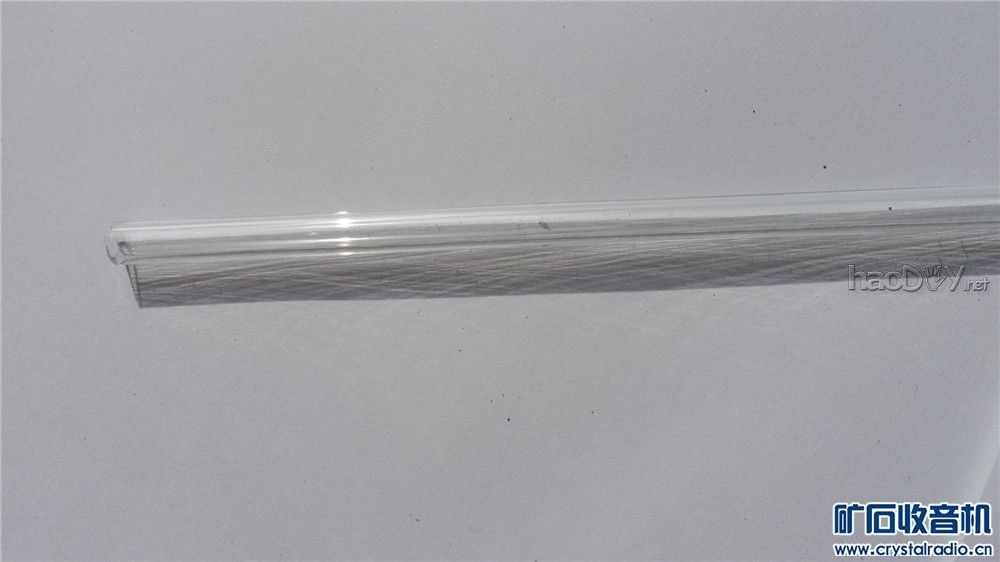

【参赛】制作太阳能热水器自动上水装置马云家买的玻璃管

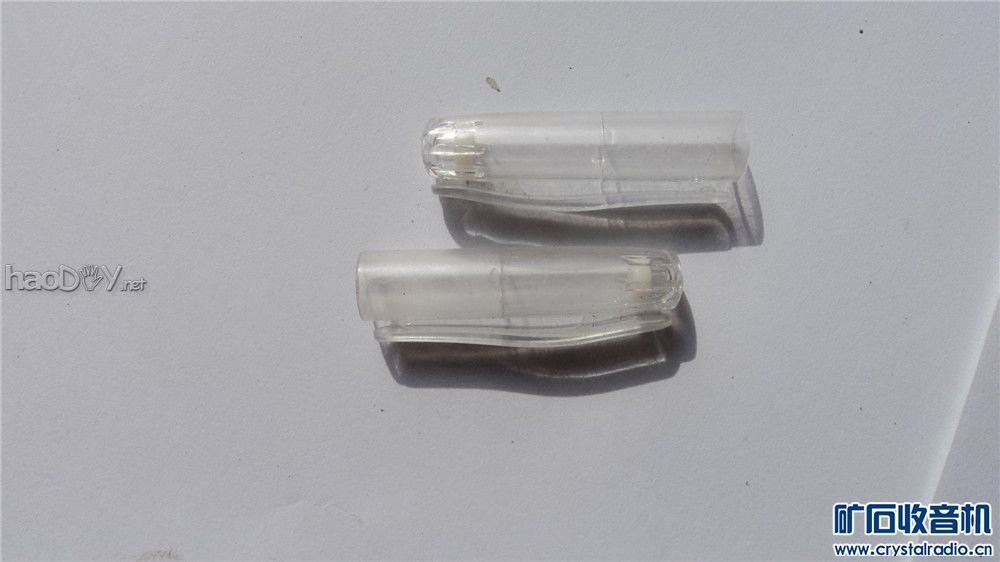

【参赛】制作太阳能热水器自动上水装置找来两个笔套（要能套进玻璃管的）

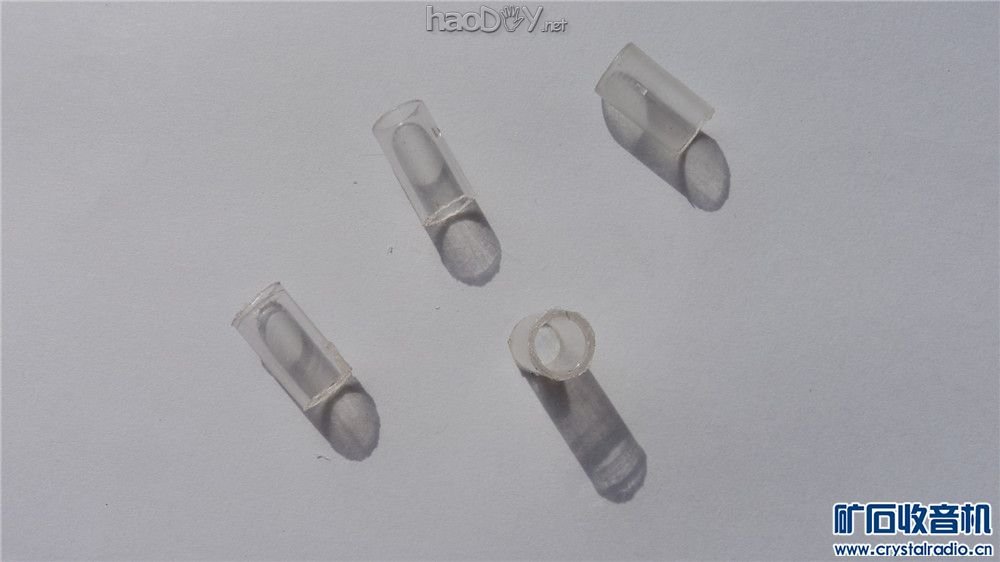

【参赛】制作太阳能热水器自动上水装置把笔套一分为二

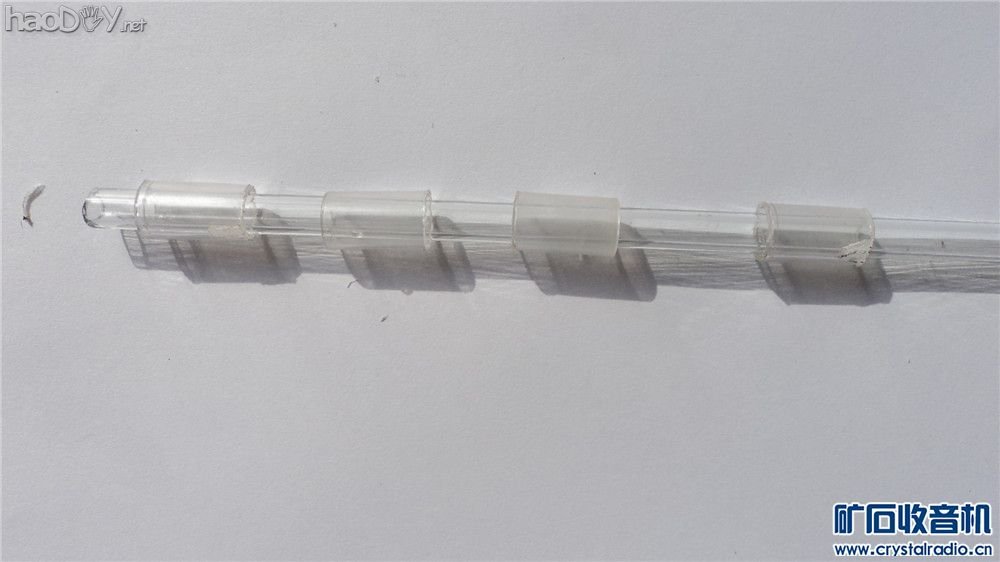

【参赛】制作太阳能热水器自动上水装置去除毛刺，穿入玻璃管来回移动看是否顺畅

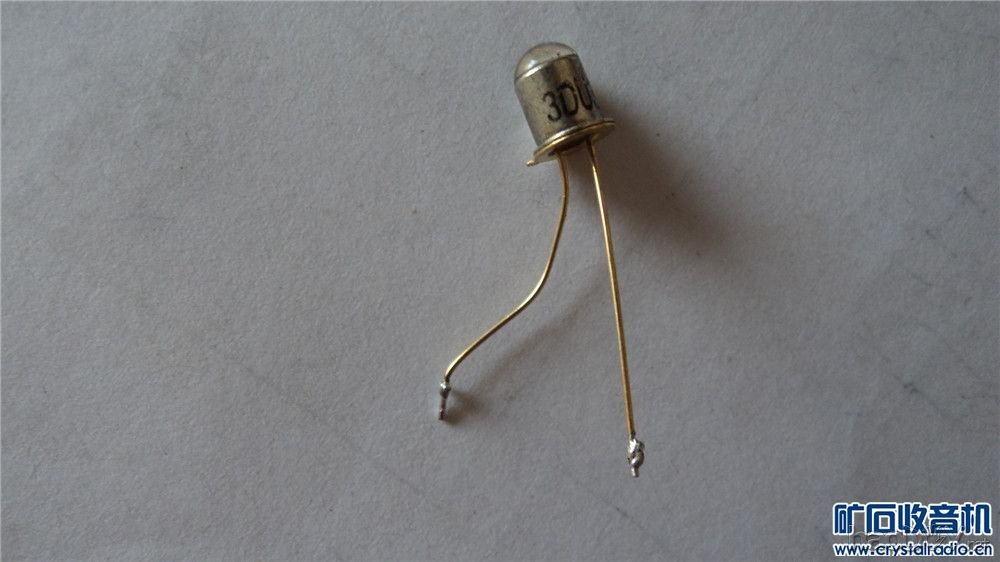

【参赛】制作太阳能热水器自动上水装置光电二极管

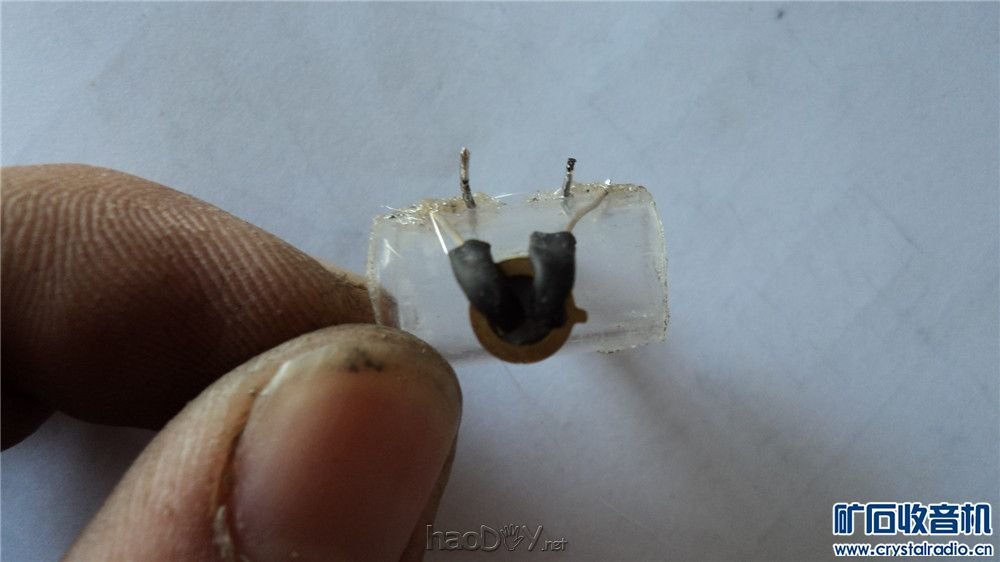

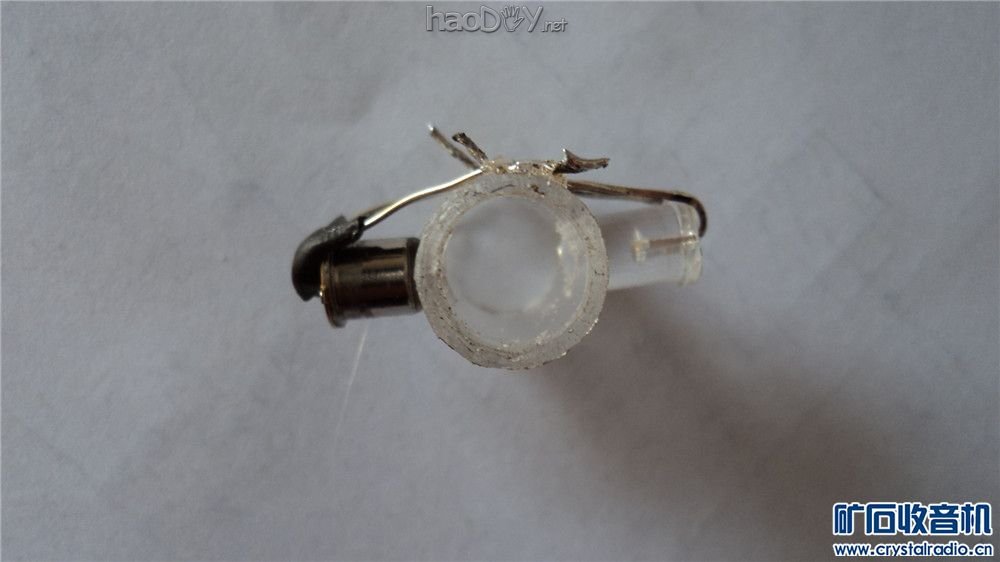

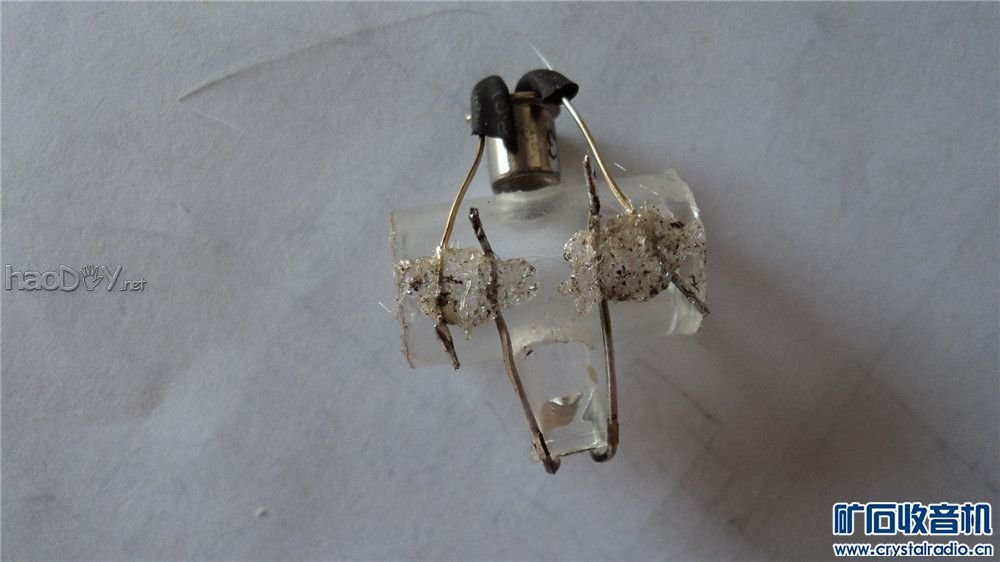

【参赛】制作太阳能热水器自动上水装置在笔套两端钻两个孔如图把光电二极管和高亮度的红色LED固定好
【参赛】制作太阳能热水器自动上水装置
【参赛】制作太阳能热水器自动上水装置

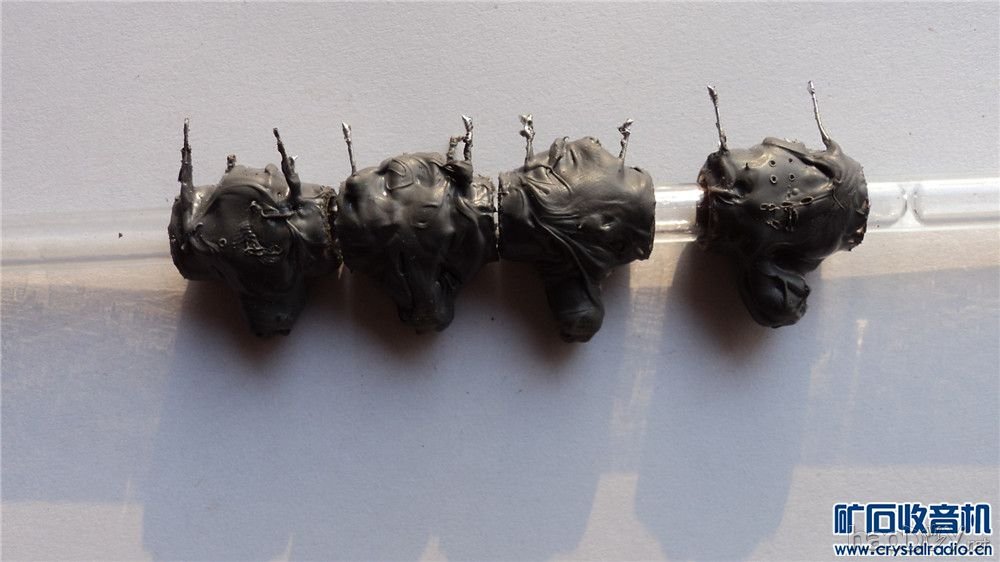

【参赛】制作太阳能热水器自动上水装置用密封胶涂抹
【参赛】制作太阳能热水器自动上水装置装入玻璃管

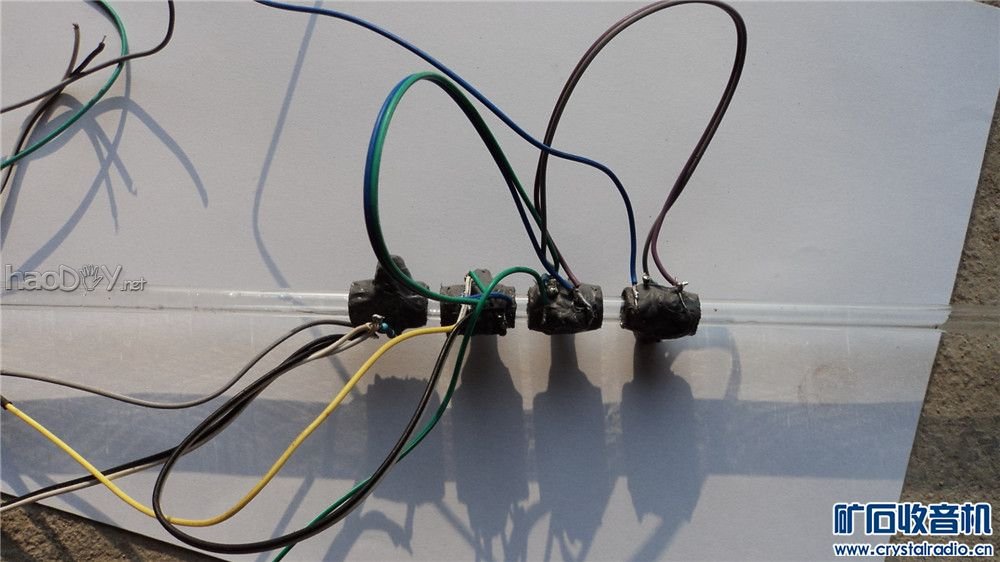

【参赛】制作太阳能热水器自动上水装置焊上导线

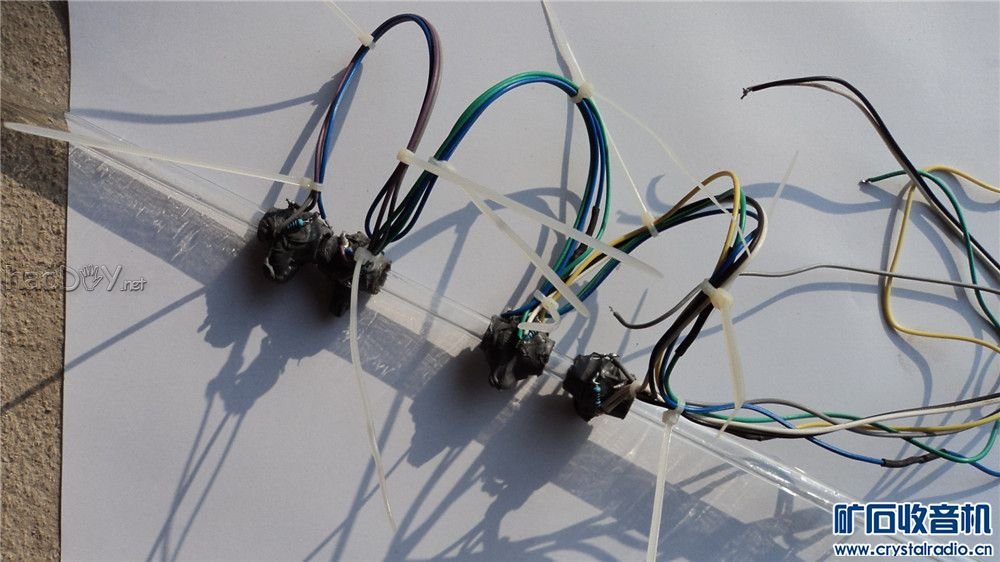

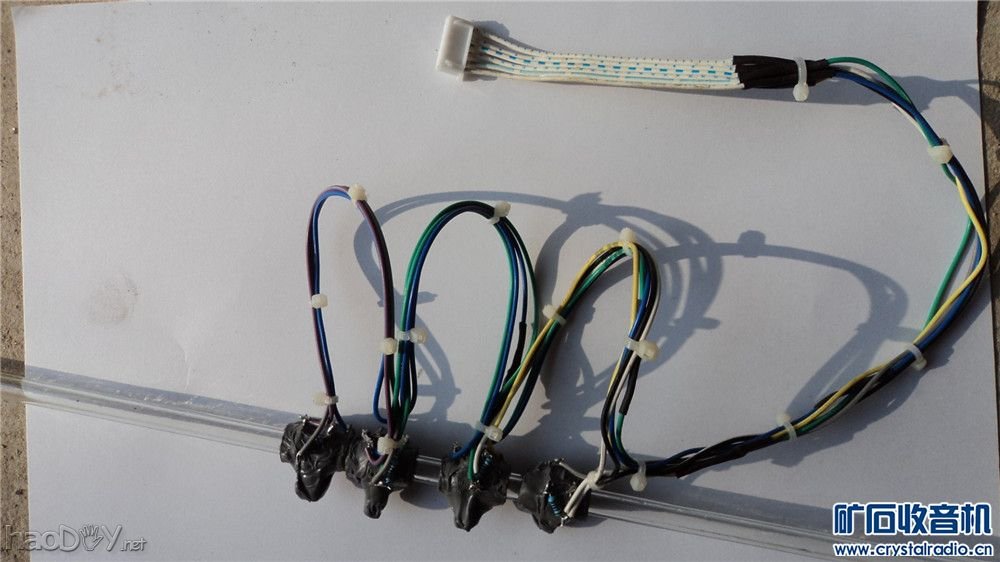

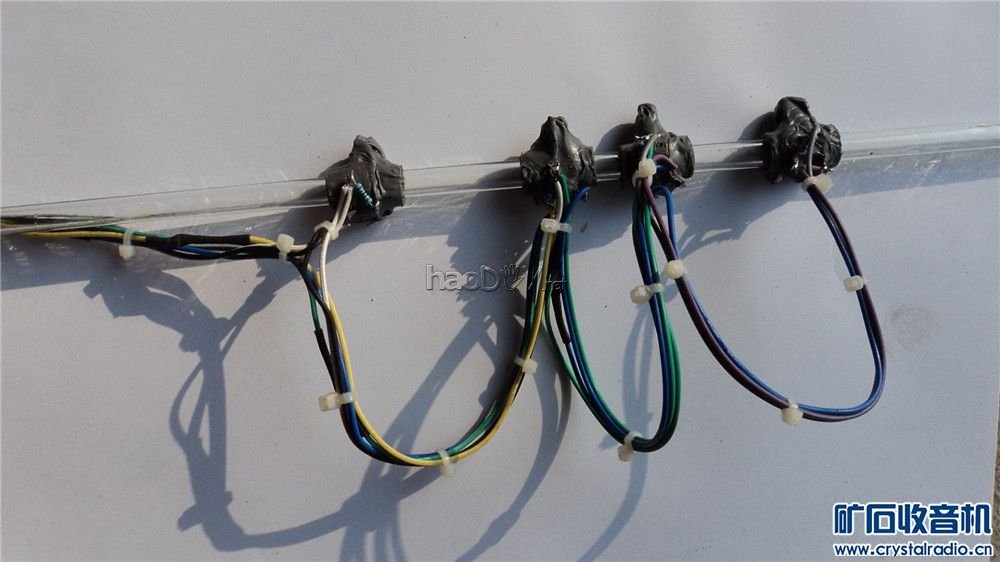

【参赛】制作太阳能热水器自动上水装置扎带扎好
【参赛】制作太阳能热水器自动上水装置
【参赛】制作太阳能热水器自动上水装置

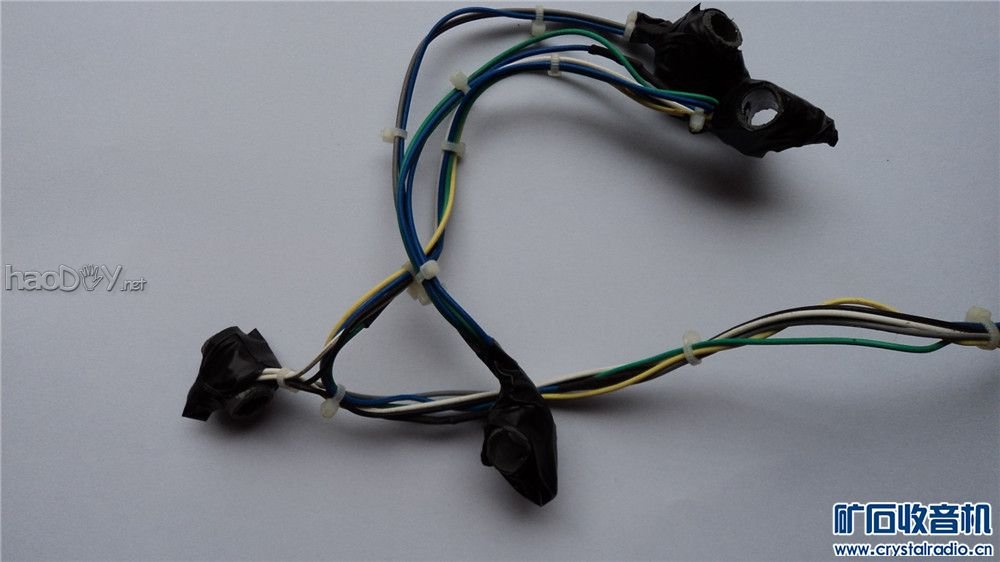

【参赛】制作太阳能热水器自动上水装置把传感器用电胶布包好

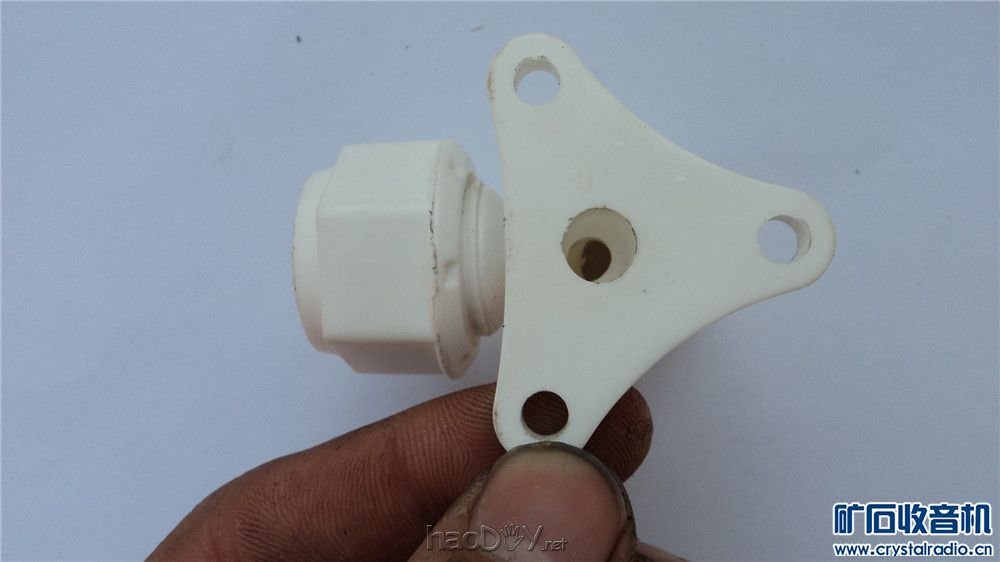

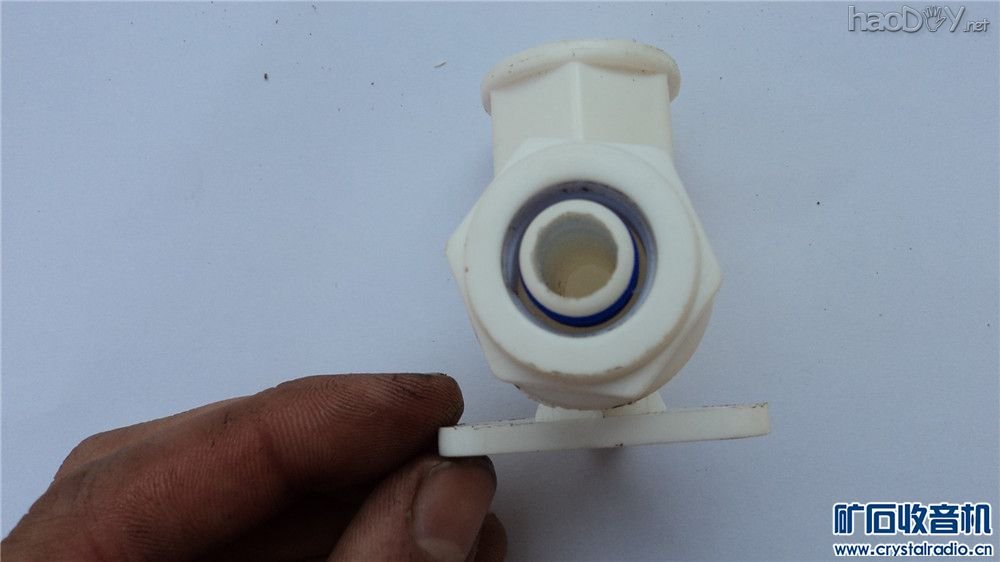

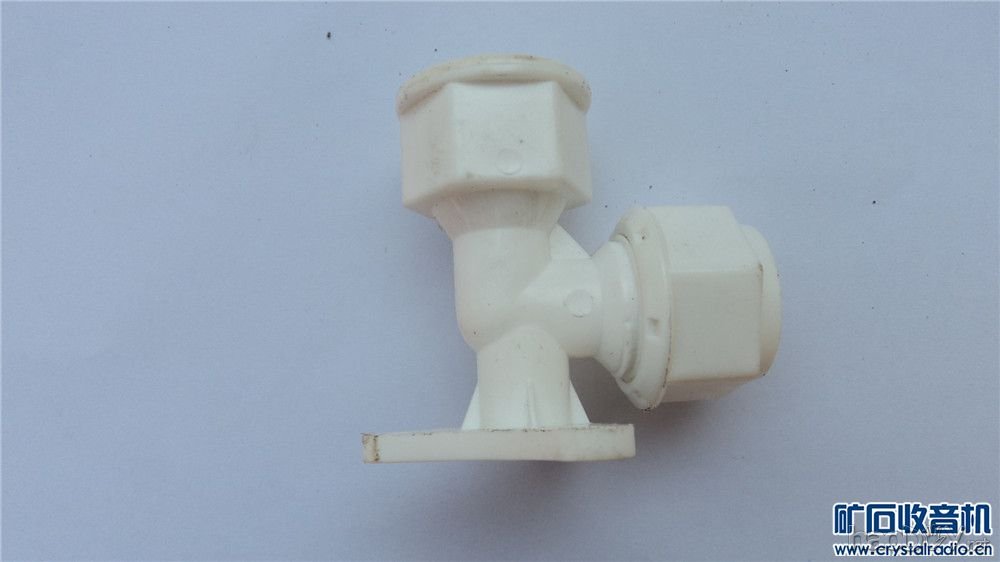

【参赛】制作太阳能热水器自动上水装置买来一个太阳能热水器接软管的弯头
【参赛】制作太阳能热水器自动上水装置
【参赛】制作太阳能热水器自动上水装置钻个孔

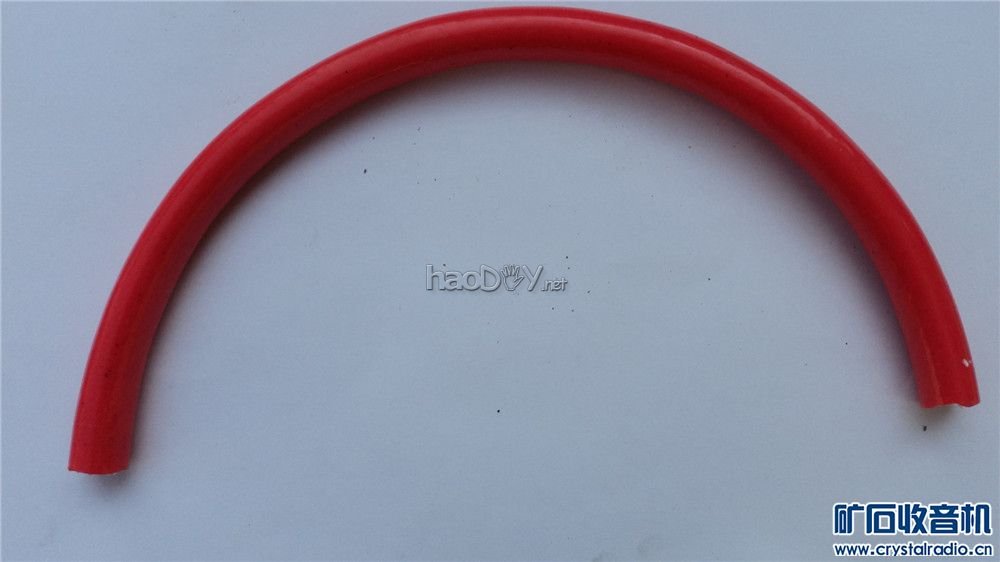

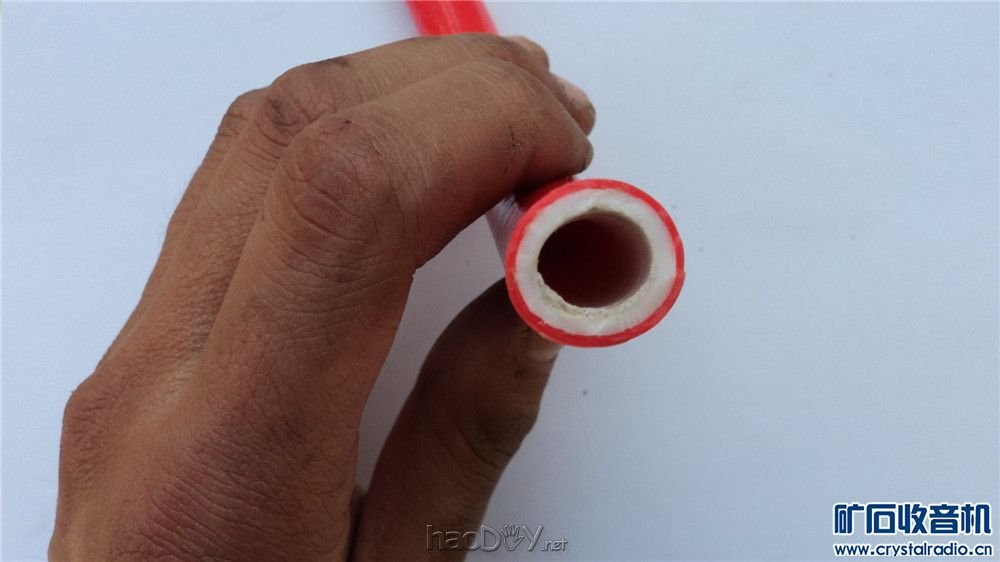

【参赛】制作太阳能热水器自动上水装置太阳能热水器软管
【参赛】制作太阳能热水器自动上水装置

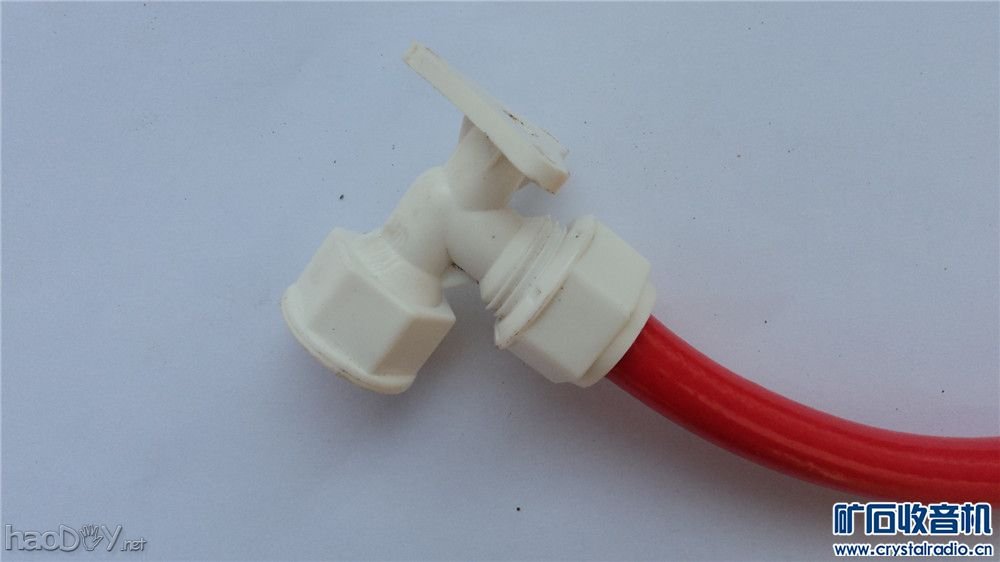

【参赛】制作太阳能热水器自动上水装置安装软管到弯头上
【参赛】制作太阳能热水器自动上水装置拧上太阳能热水器上的管子

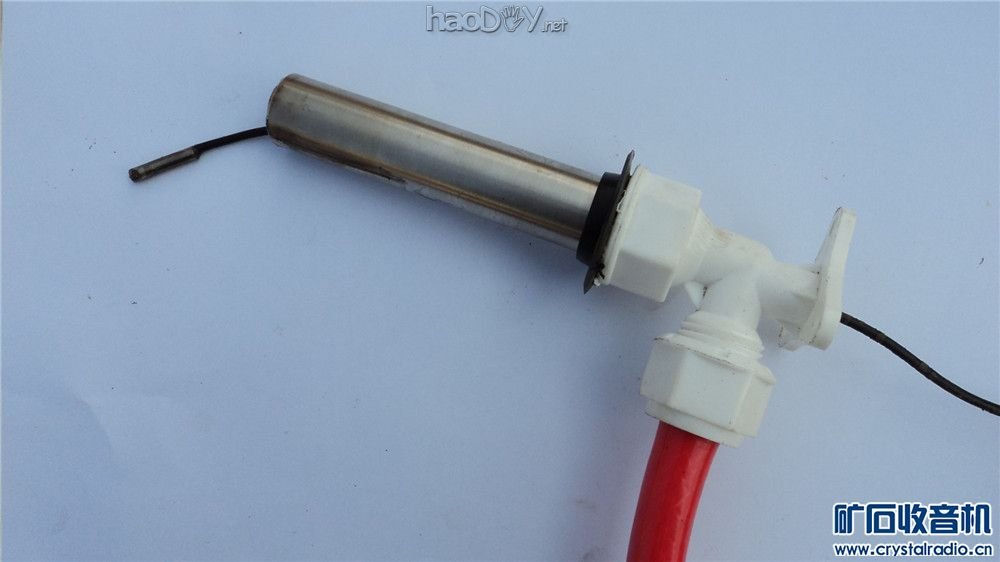

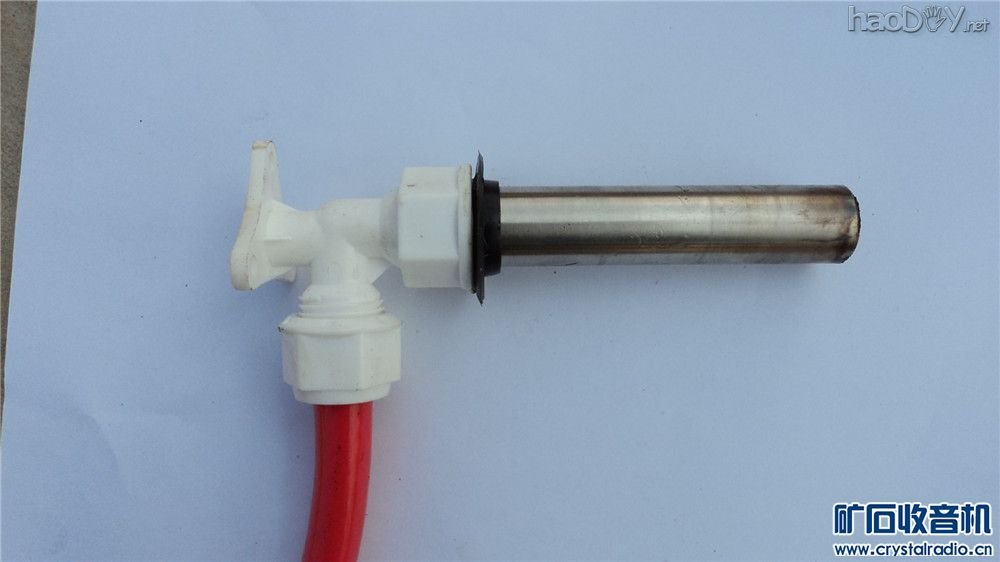

【参赛】制作太阳能热水器自动上水装置穿入温度传感器
【参赛】制作太阳能热水器自动上水装置装到太阳能热水器上

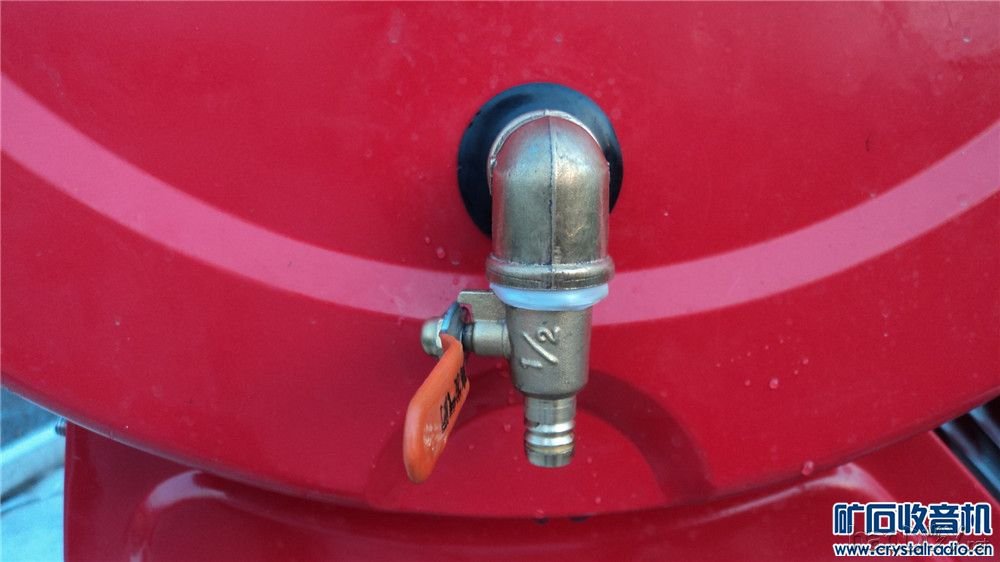

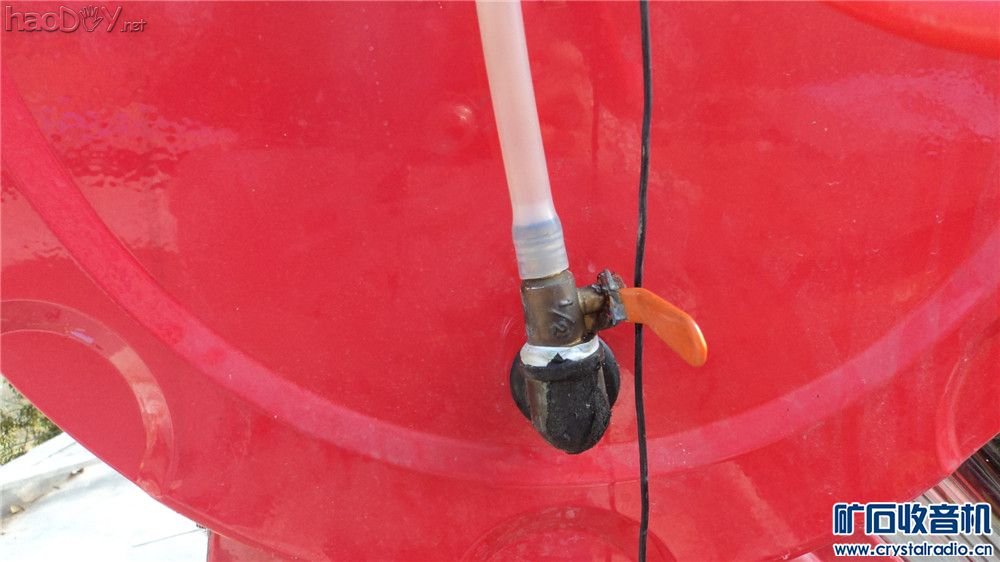

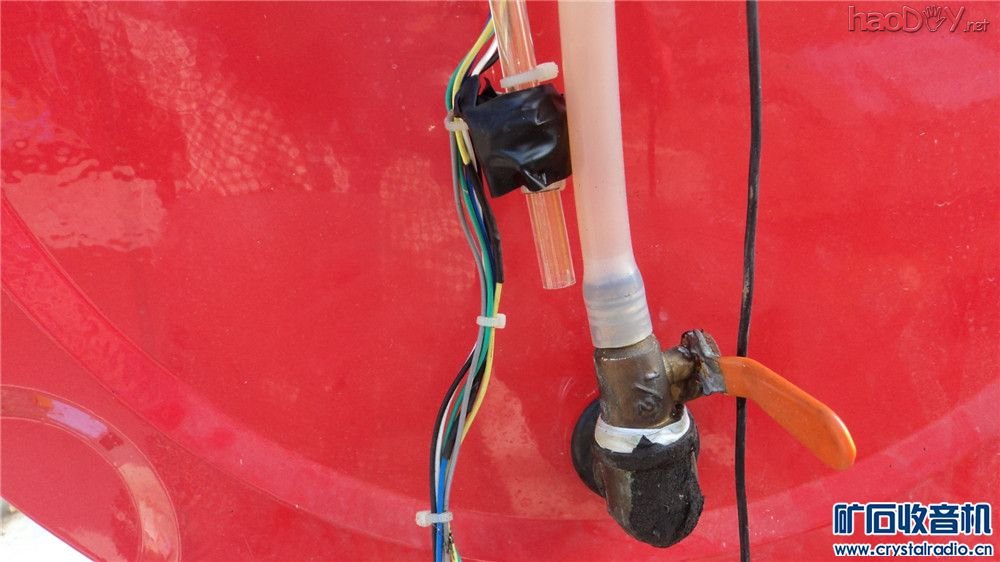

【参赛】制作太阳能热水器自动上水装置太阳能热水器储水桶侧下面装一个水阀
【参赛】制作太阳能热水器自动上水装置水阀出水口朝上

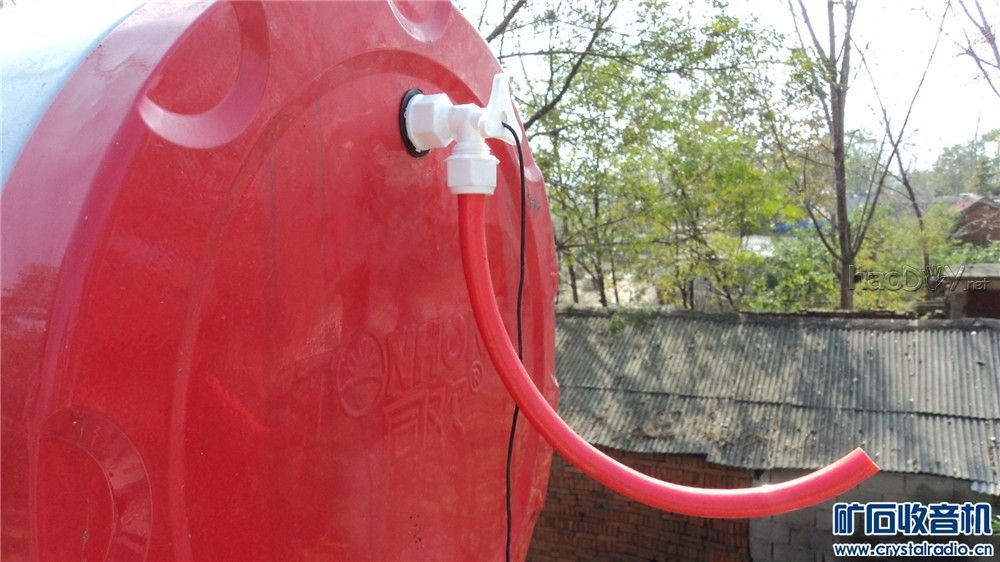

【参赛】制作太阳能热水器自动上水装置插上软管，样好所需长度

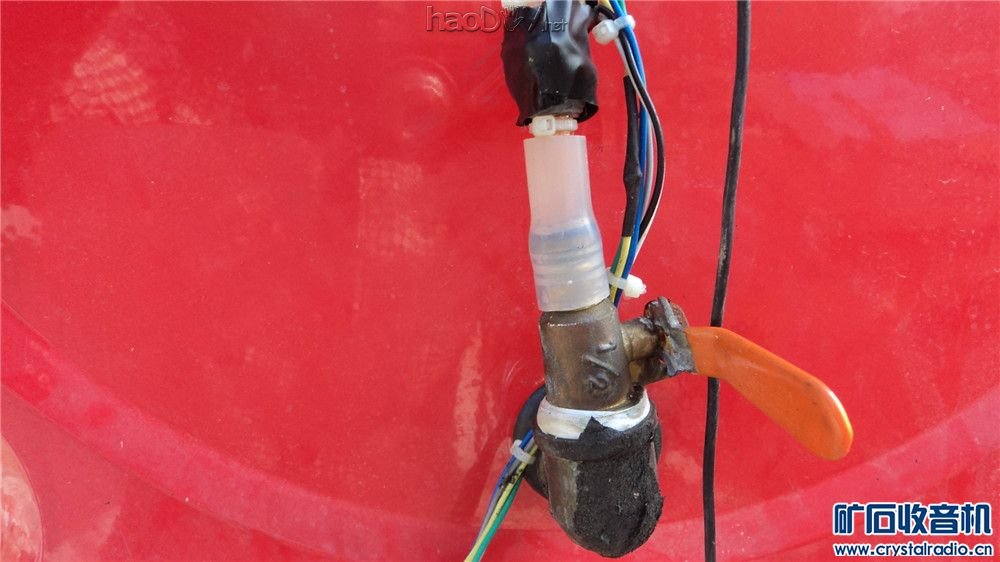

【参赛】制作太阳能热水器自动上水装置截掉多余软管，插上玻璃管

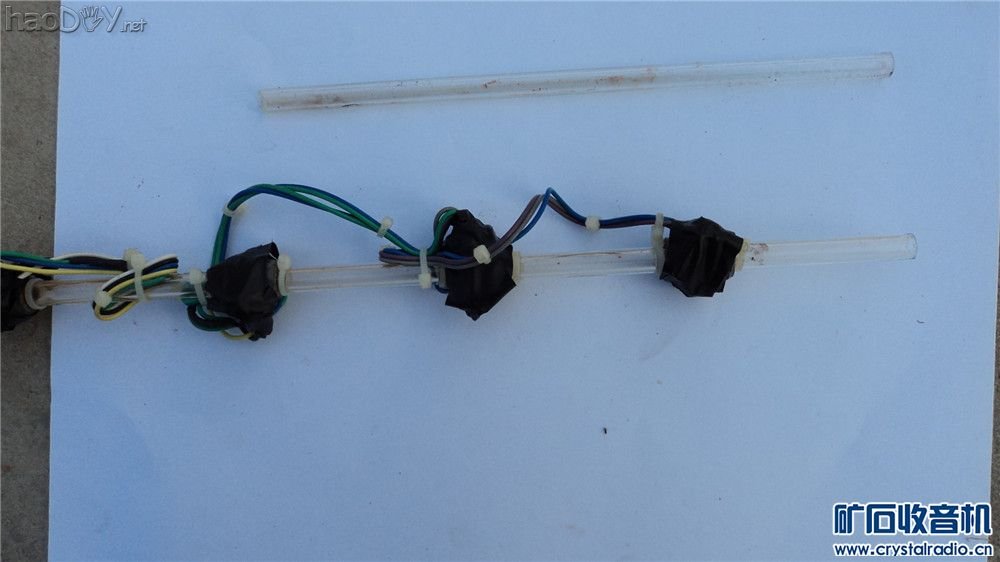

【参赛】制作太阳能热水器自动上水装置玻璃管有点长

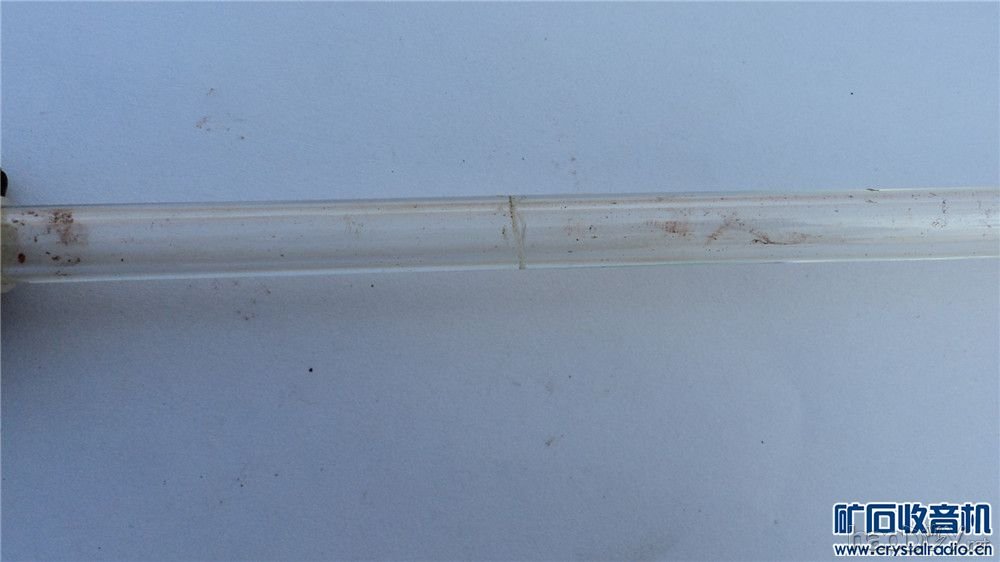

【参赛】制作太阳能热水器自动上水装置量好所需长度，用锉刀在一圈锉个口子

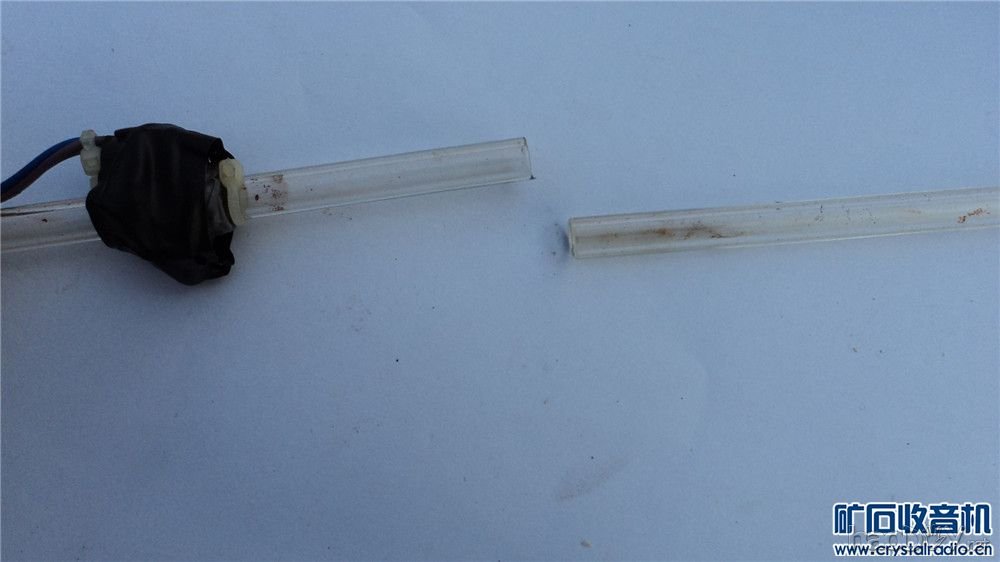

【参赛】制作太阳能热水器自动上水装置轻轻一掰，就断了
【参赛】制作太阳能热水器自动上水装置

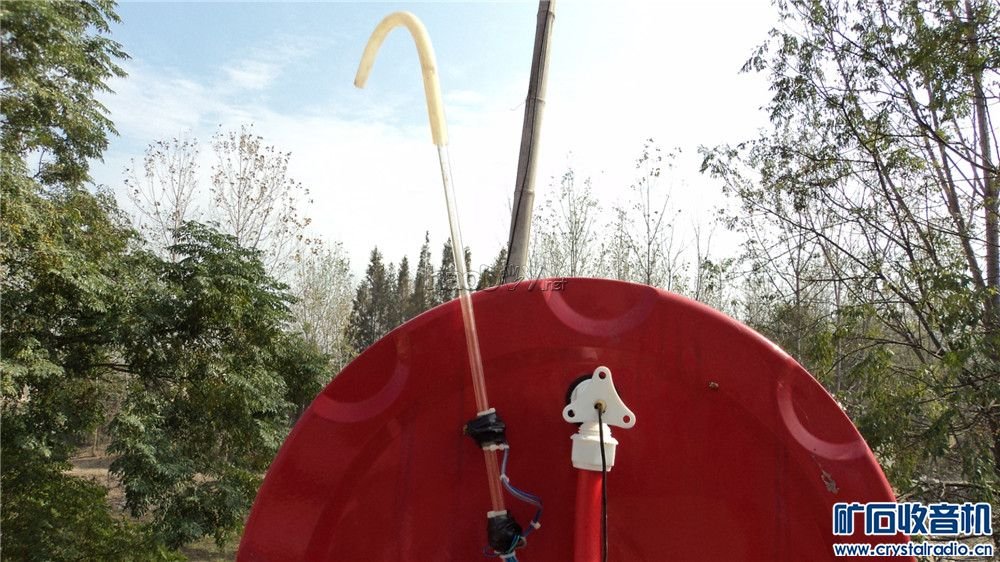

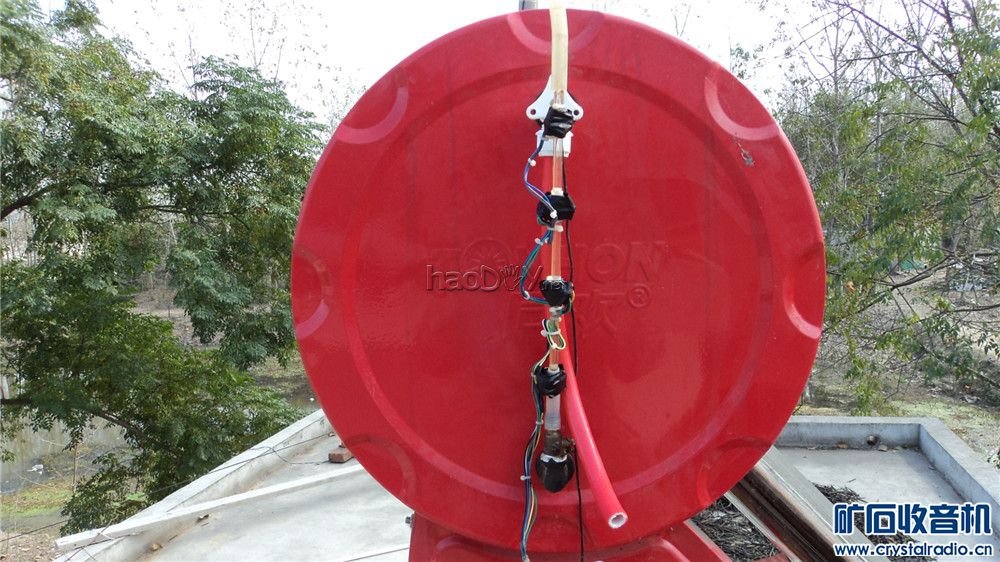

【参赛】制作太阳能热水器自动上水装置调整好各个传感器的高度

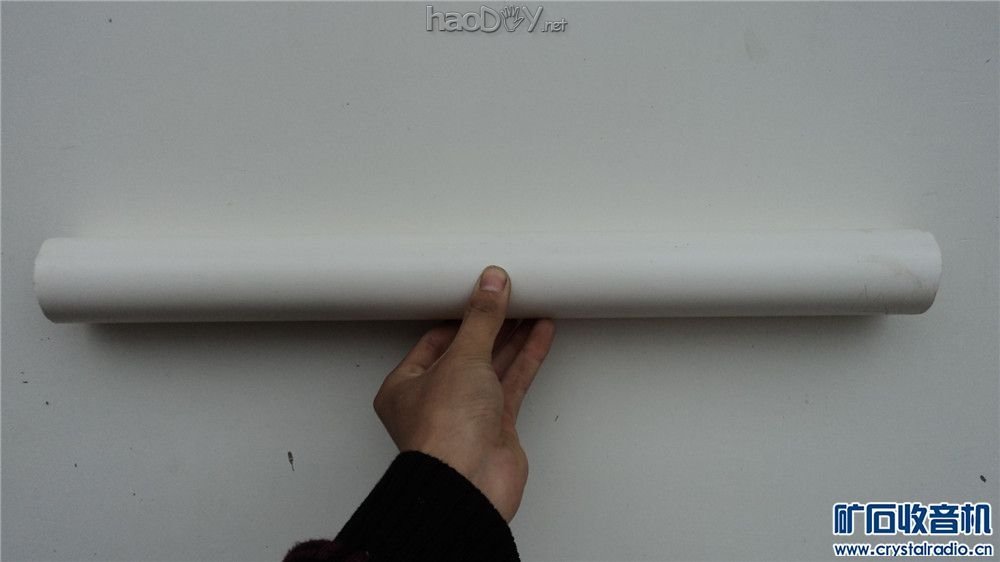

【参赛】制作太阳能热水器自动上水装置找来一个pvc管子

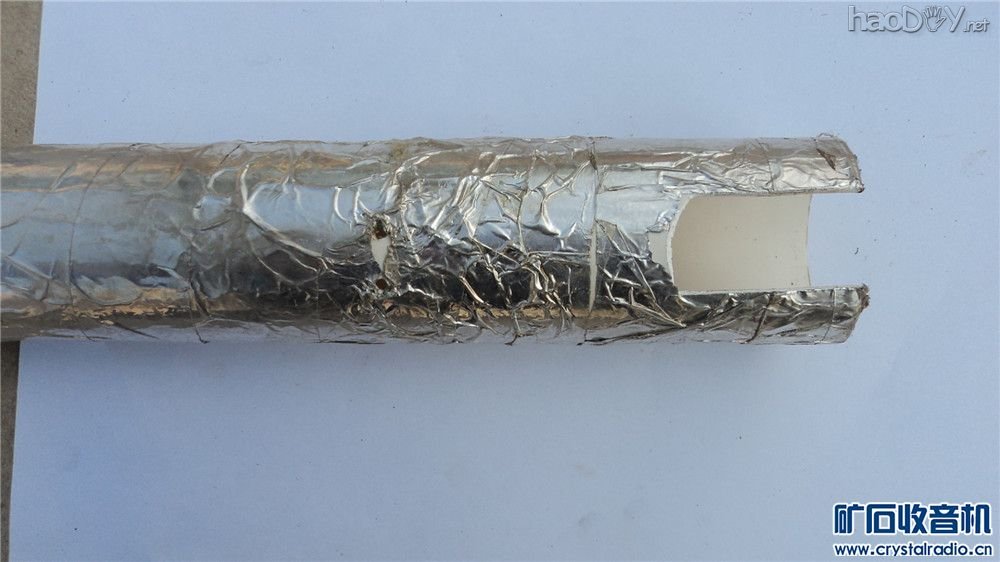

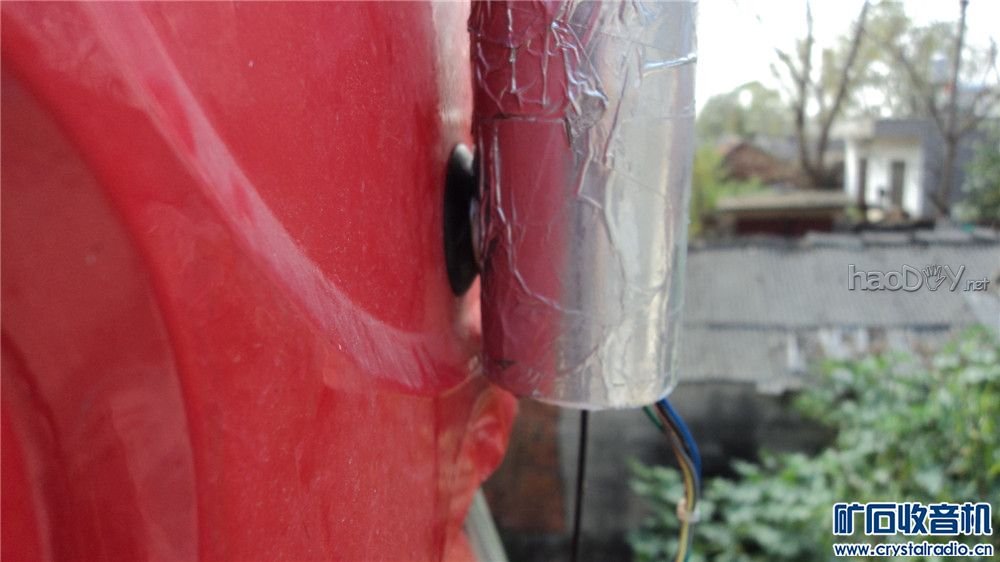

【参赛】制作太阳能热水器自动上水装置外面用铝箔胶带包好，开个20mm的口子
【参赛】制作太阳能热水器自动上水装置穿入玻璃管试试
【参赛】制作太阳能热水器自动上水装置
【参赛】制作太阳能热水器自动上水装置

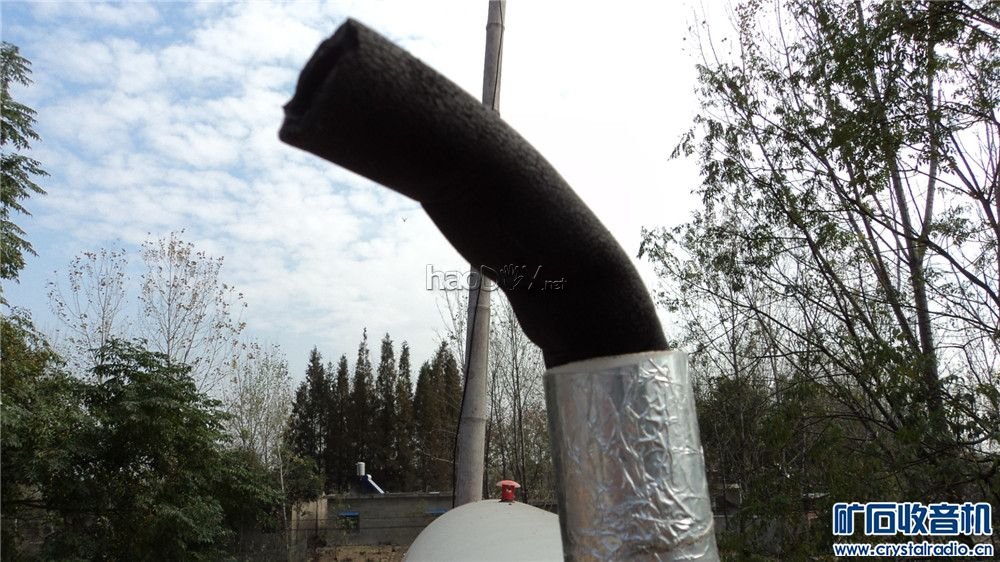

【参赛】制作太阳能热水器自动上水装置把PVC管子拿出来，在玻璃管上穿入保温棉
【参赛】制作太阳能热水器自动上水装置

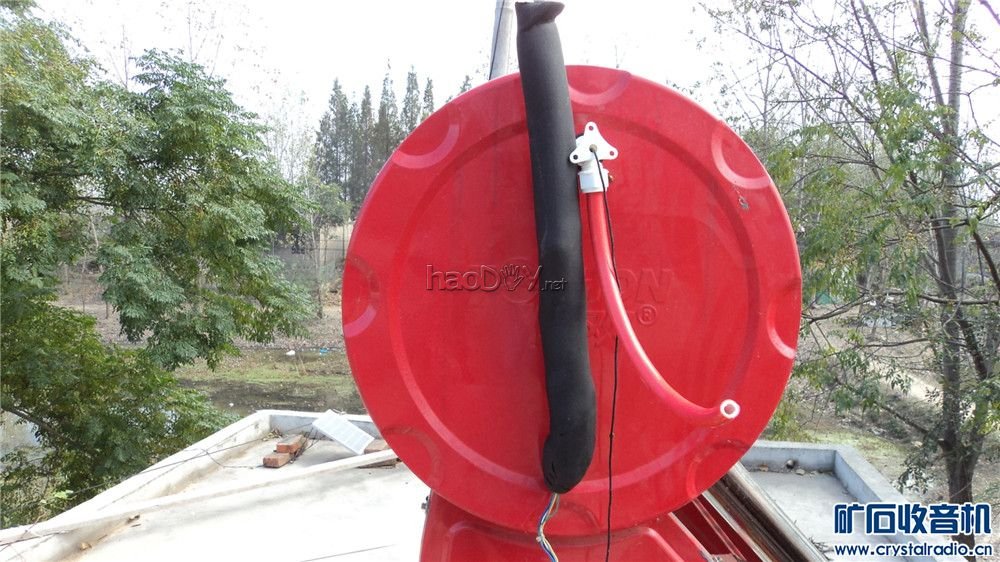

【参赛】制作太阳能热水器自动上水装置再穿入PVC管

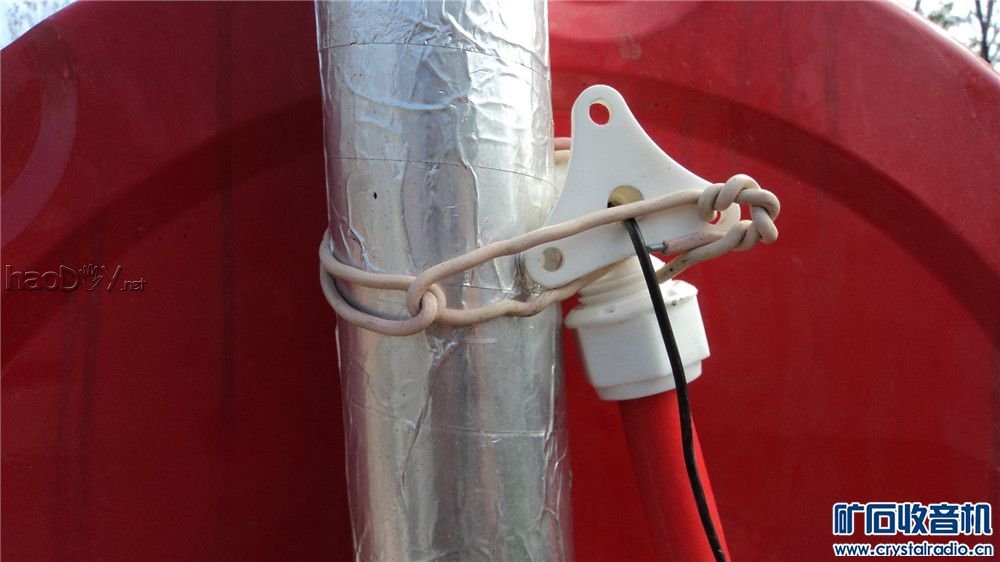

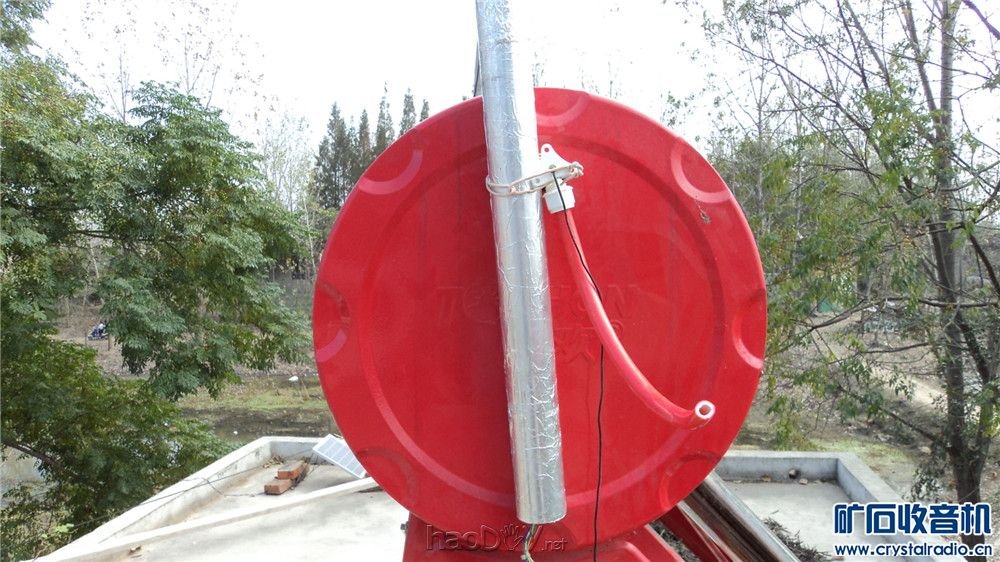

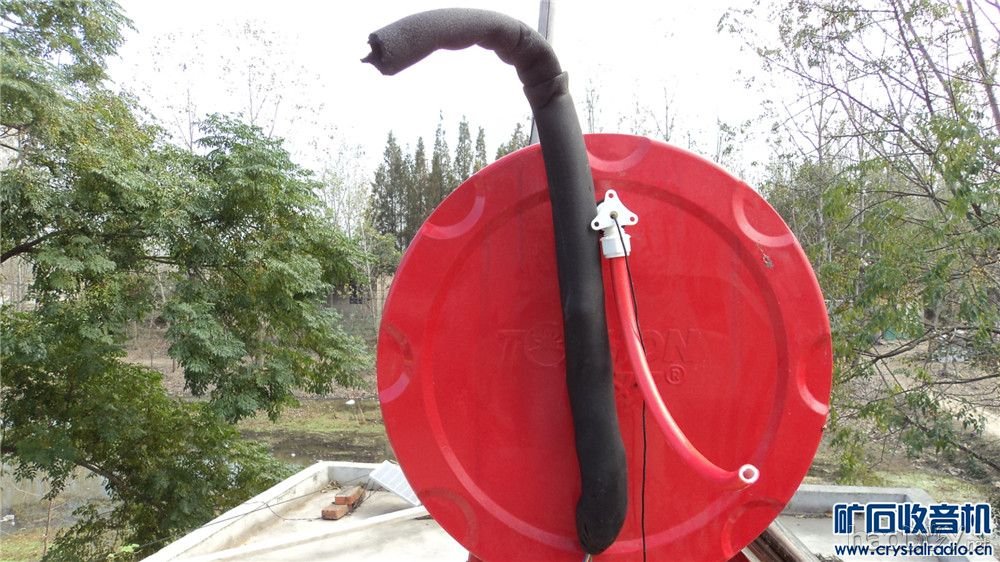

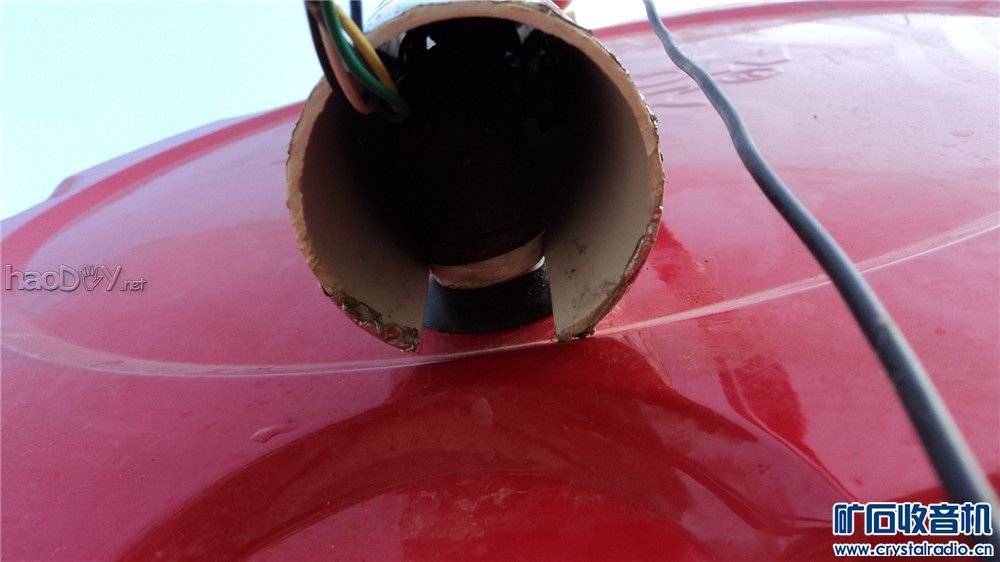

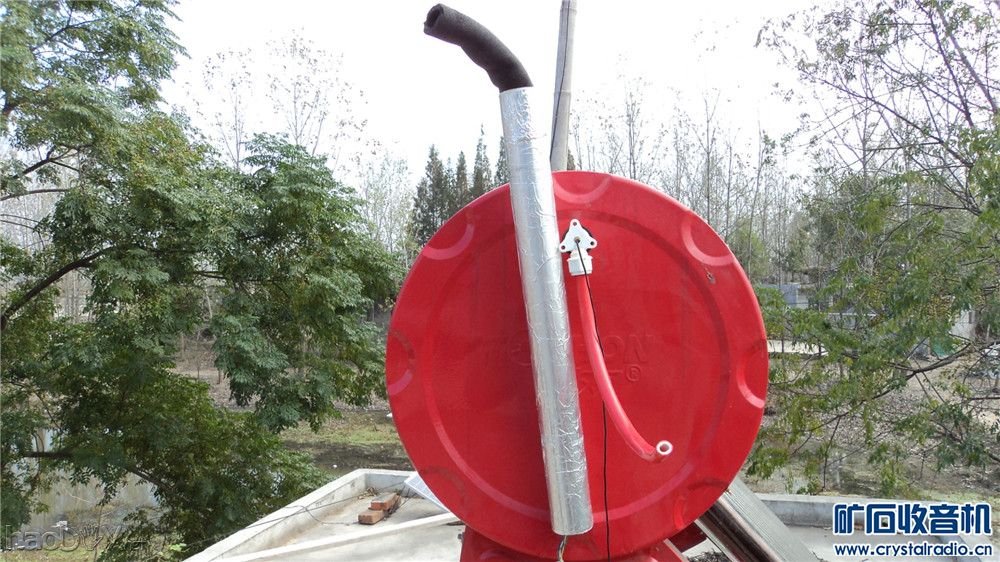

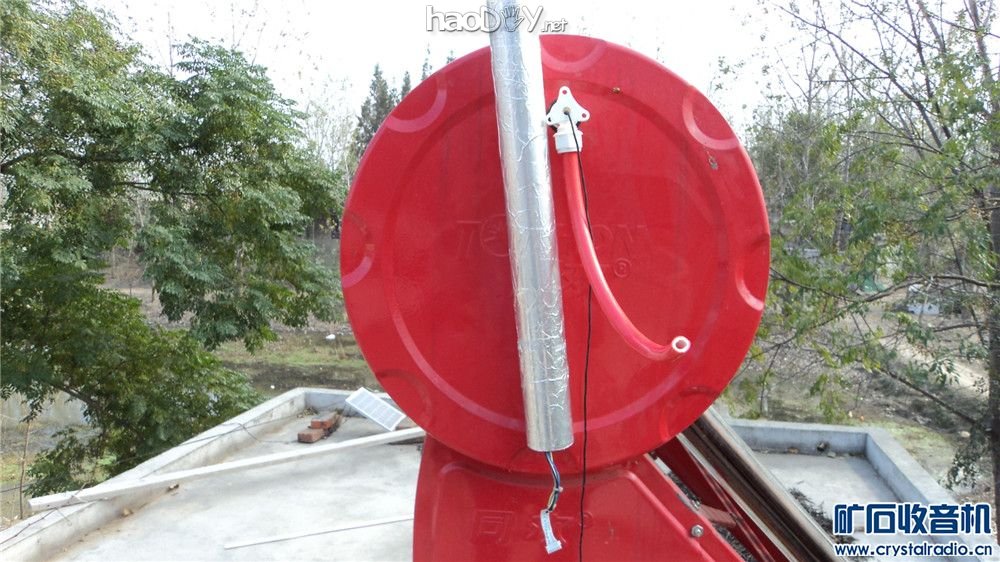

【参赛】制作太阳能热水器自动上水装置固定PVC管
【参赛】制作太阳能热水器自动上水装置
【参赛】制作太阳能热水器自动上水装置
