【参赛】制作太阳能热水器自动上水装置(2)

时间:2017-05-26 22:16来源:www.crystalradio.cn 作者:小桥流水不点击: 次

PVC管上面还有一截软管和保温棉找来一个矿泉水瓶子截去三分之一，包上铝箔胶带把软管对折，套入塑料瓶固定溢水管线路板这个是半自动开关，控制太阳能上水。原理图此次制作，一开始是用光敏电阻做传感器，但

PVC管上面还有一截软管和保温棉
【参赛】制作太阳能热水器自动上水装置

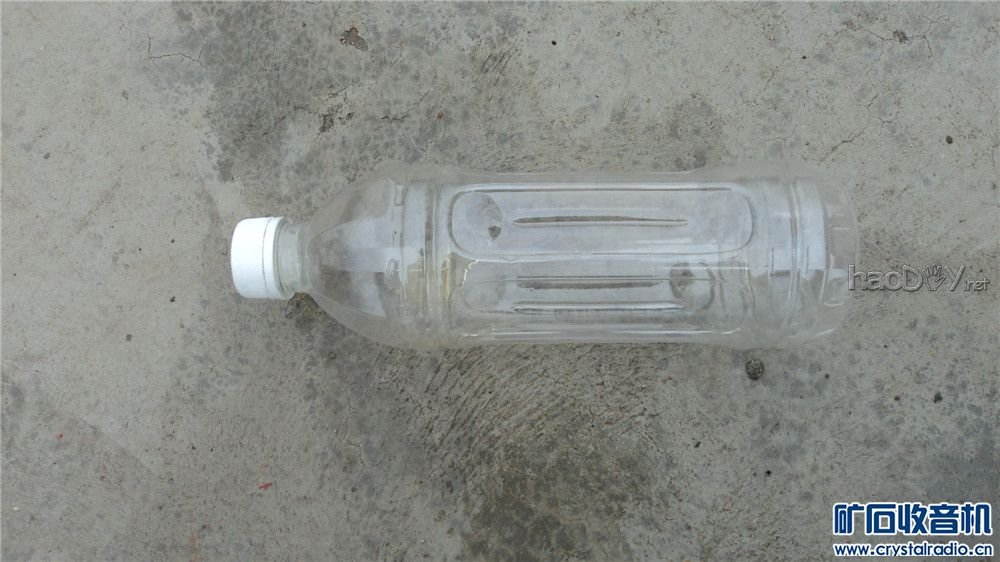

找来一个矿泉水瓶子

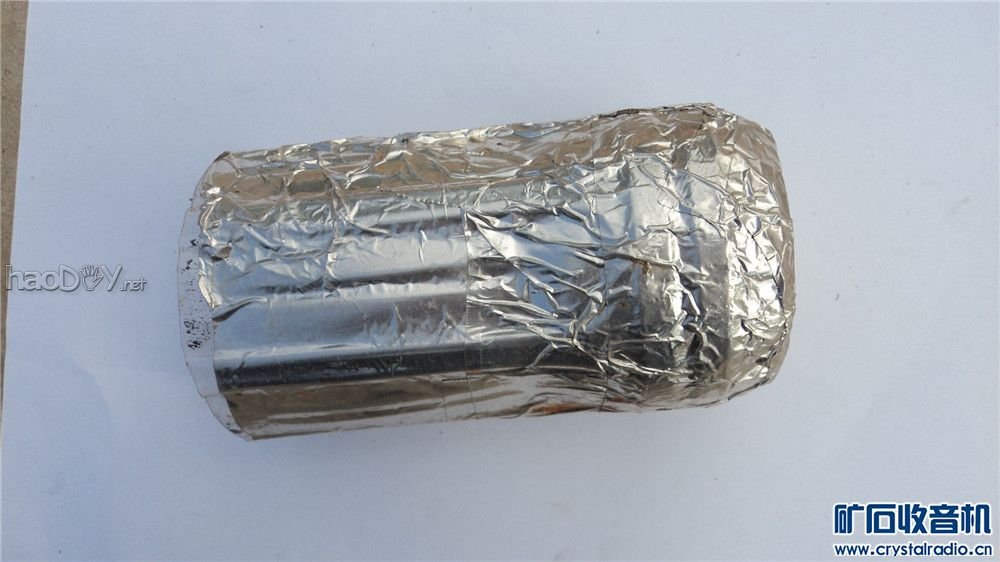

截去三分之一，包上铝箔胶带
【参赛】制作太阳能热水器自动上水装置

把软管对折，套入塑料瓶
【参赛】制作太阳能热水器自动上水装置

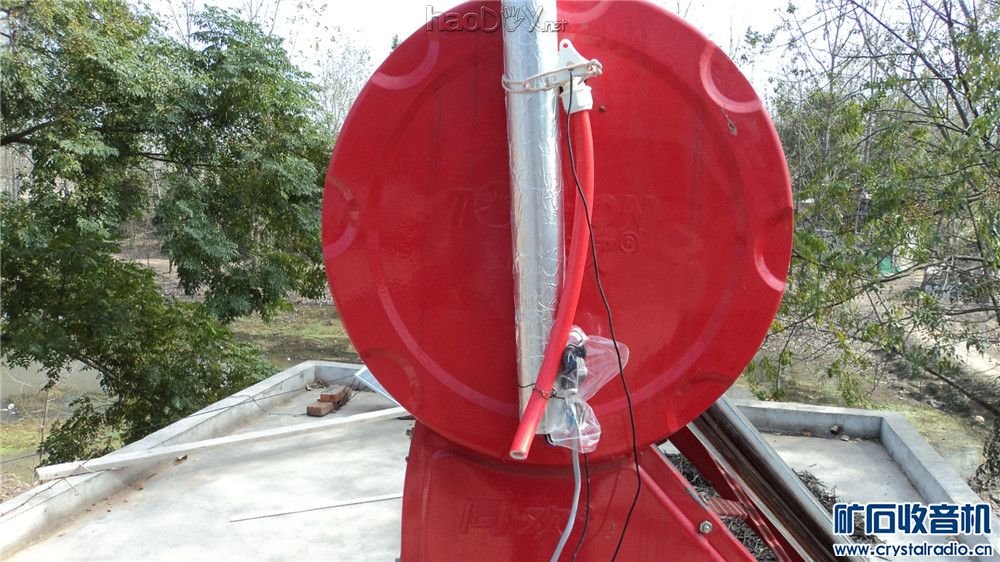

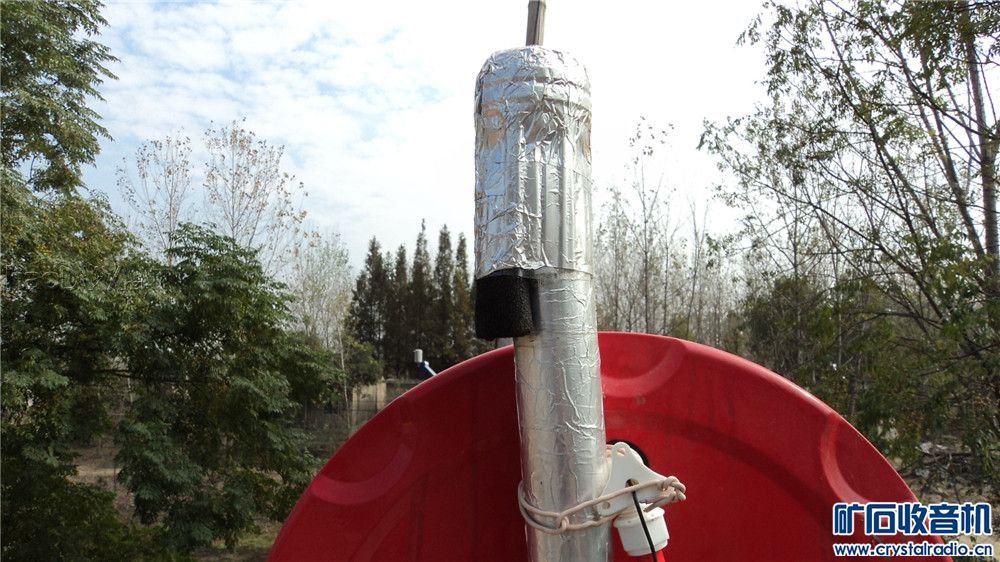

固定溢水管

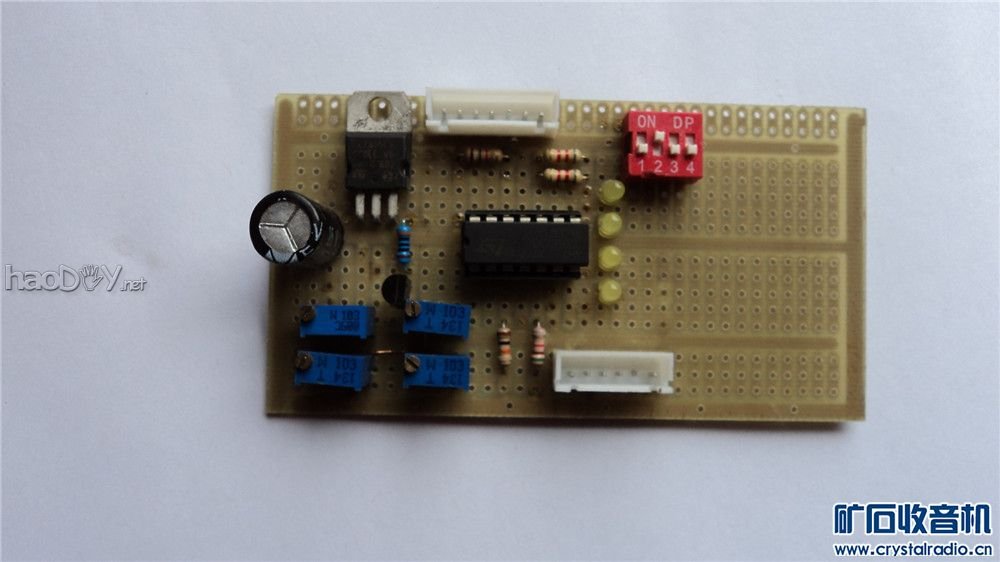

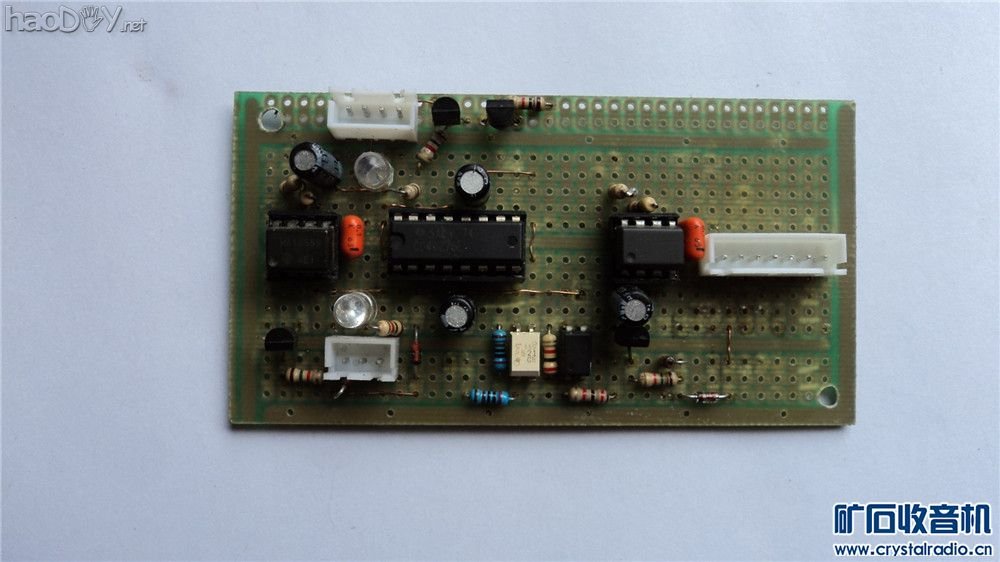

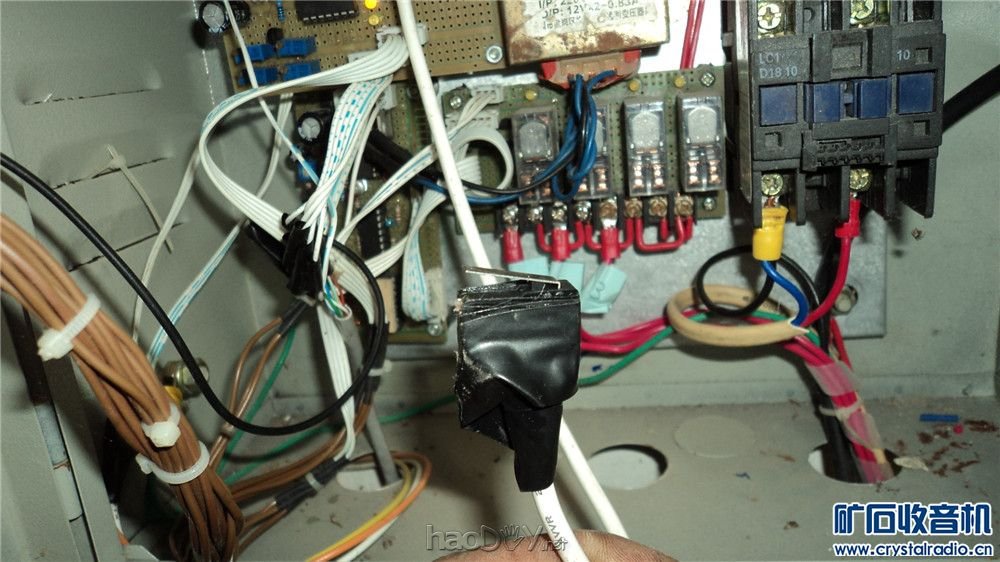

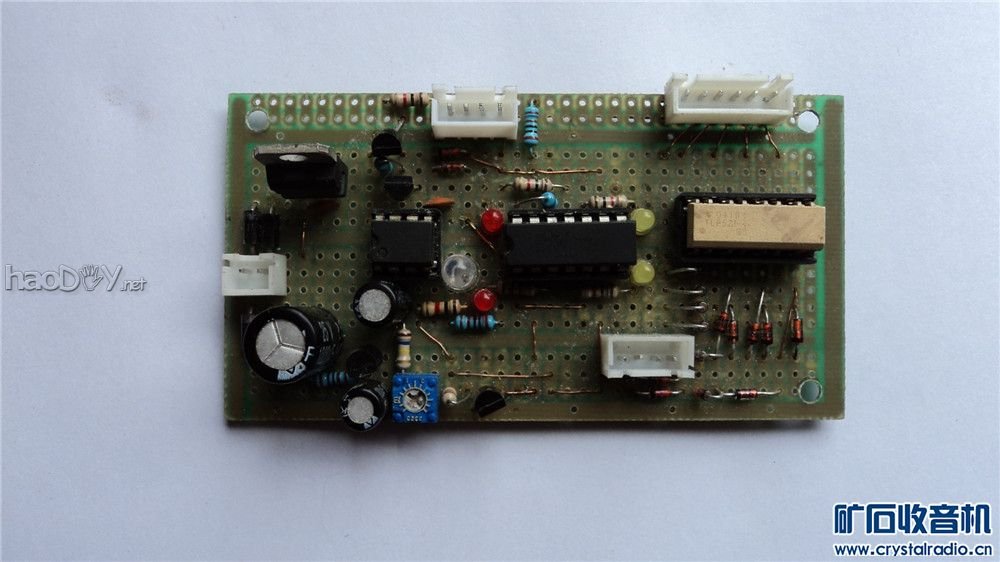

线路板

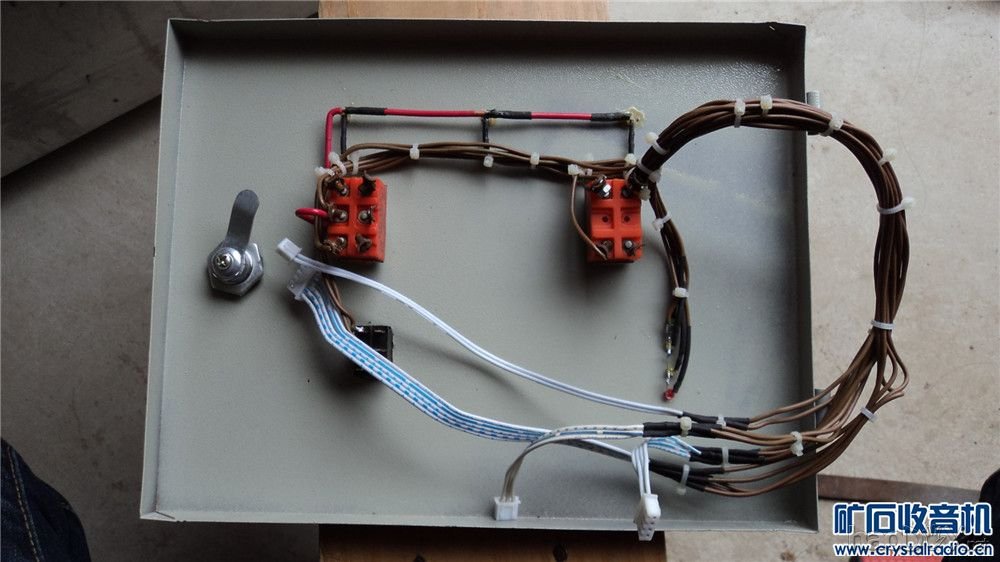

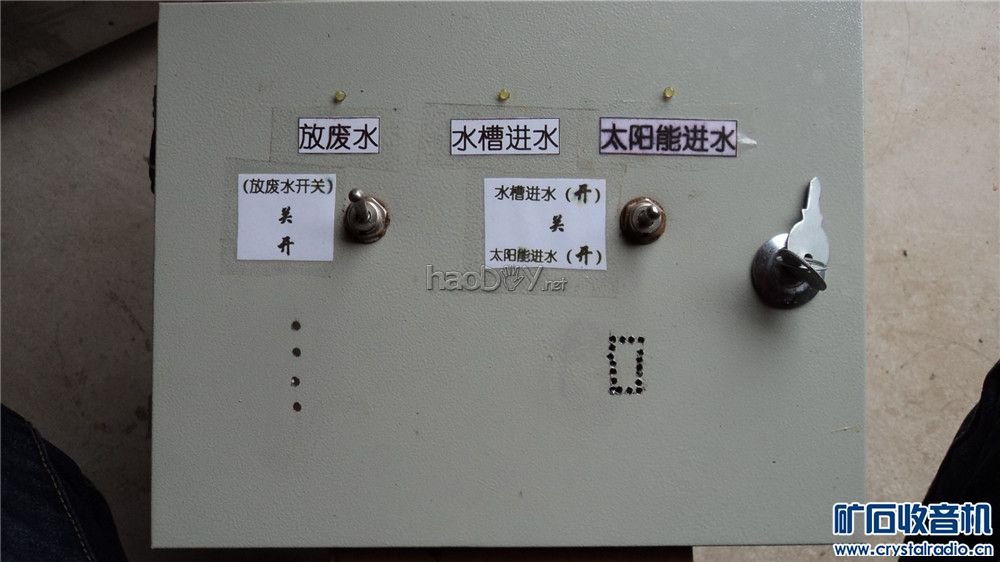

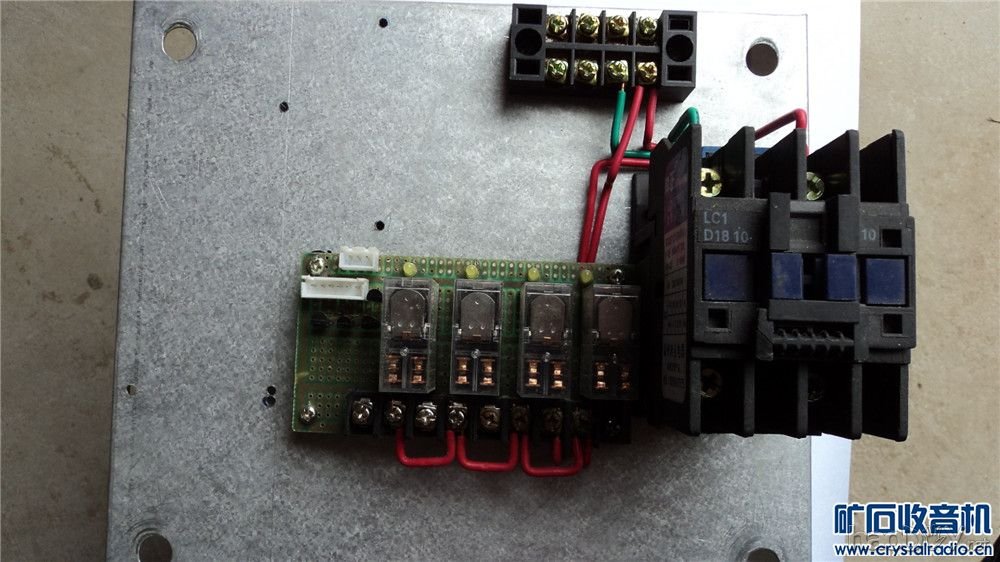

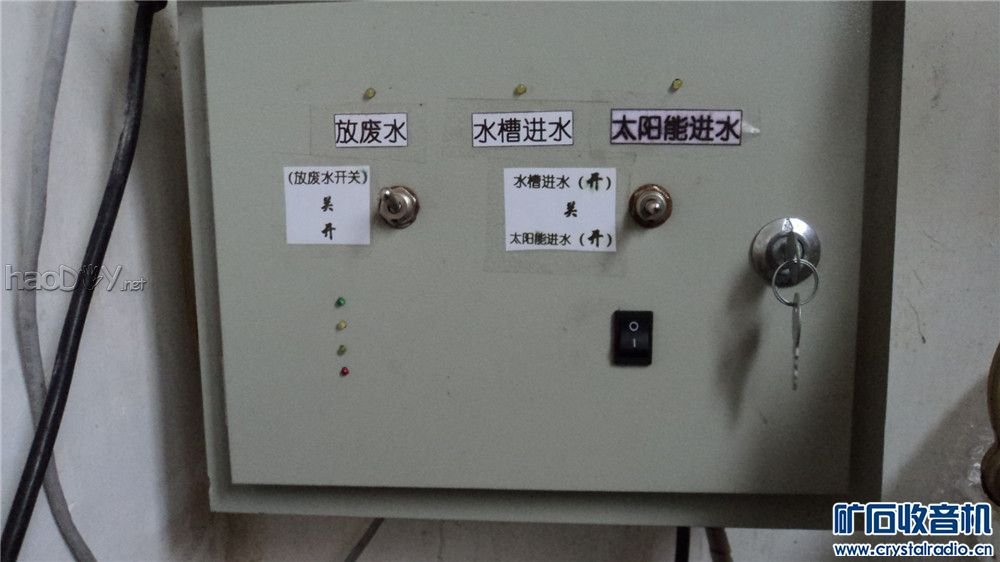

这个是半自动开关，控制太阳能上水。
【参赛】制作太阳能热水器自动上水装置

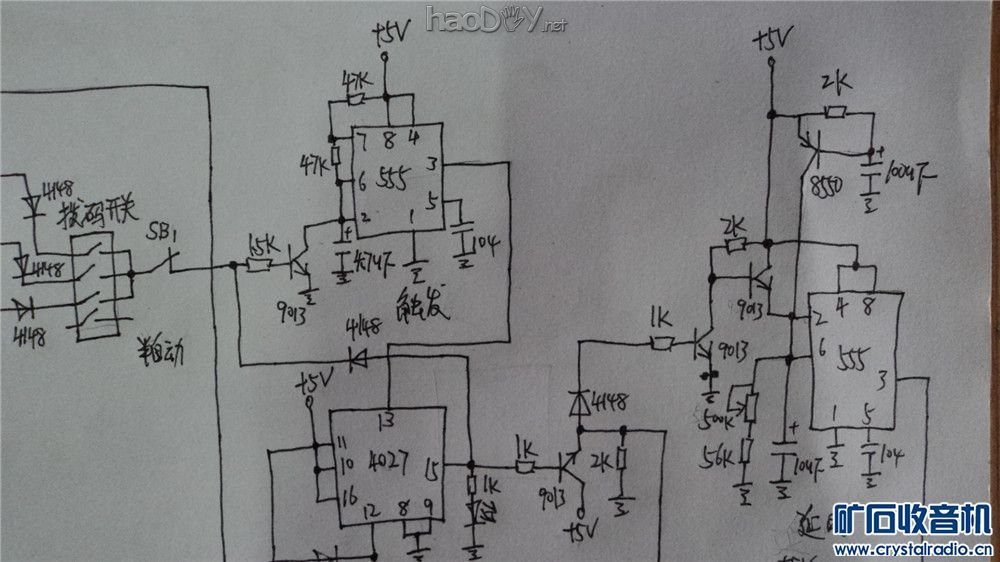

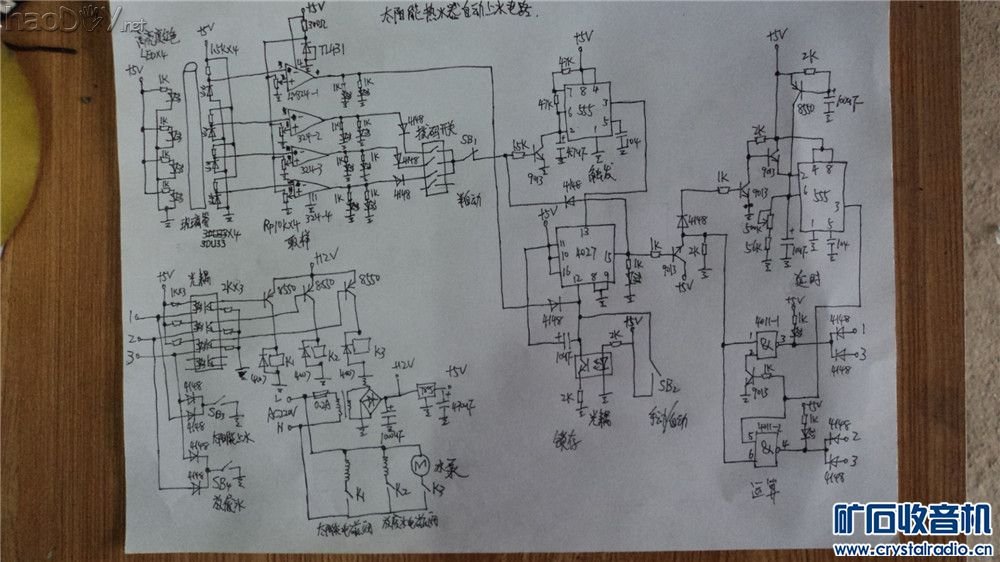

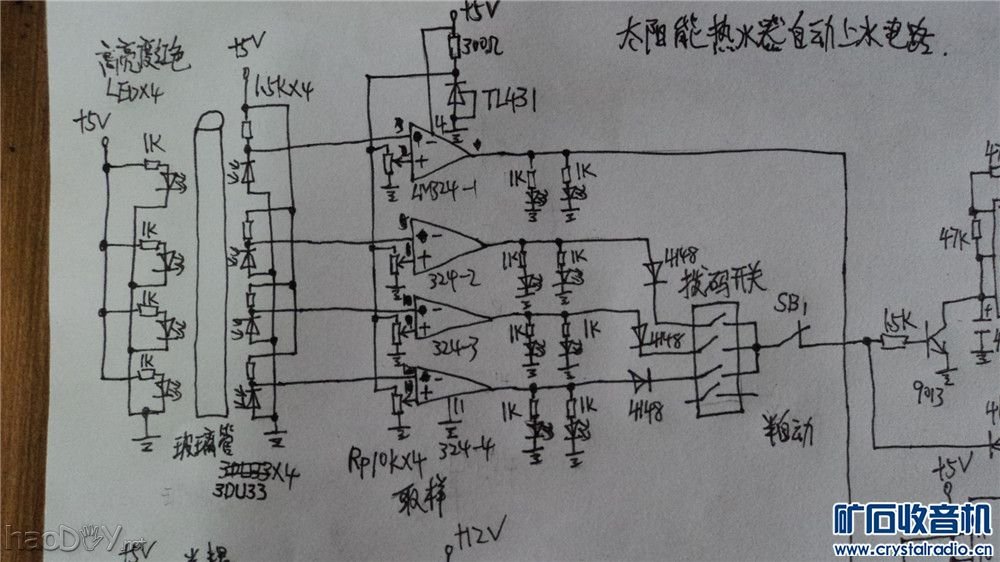

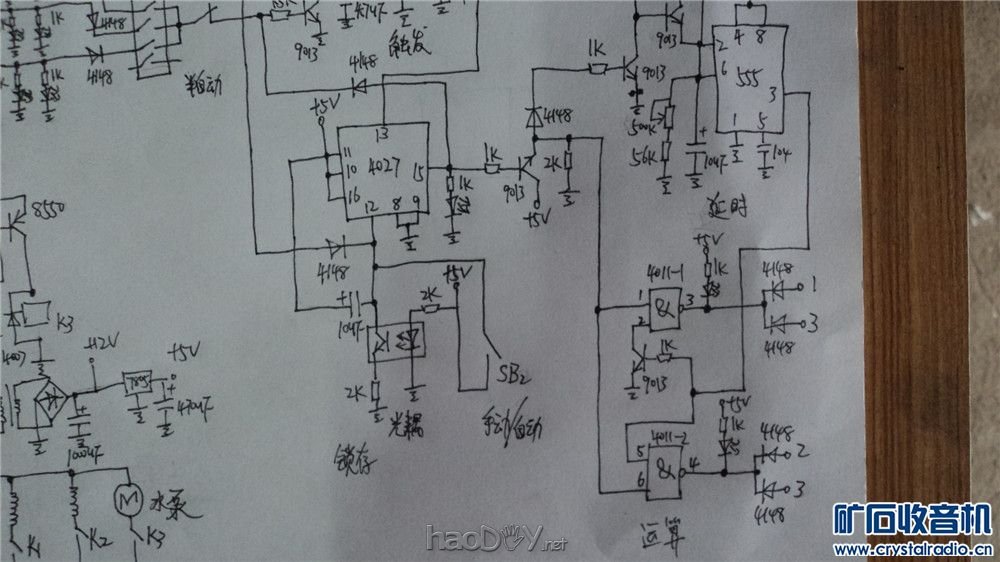

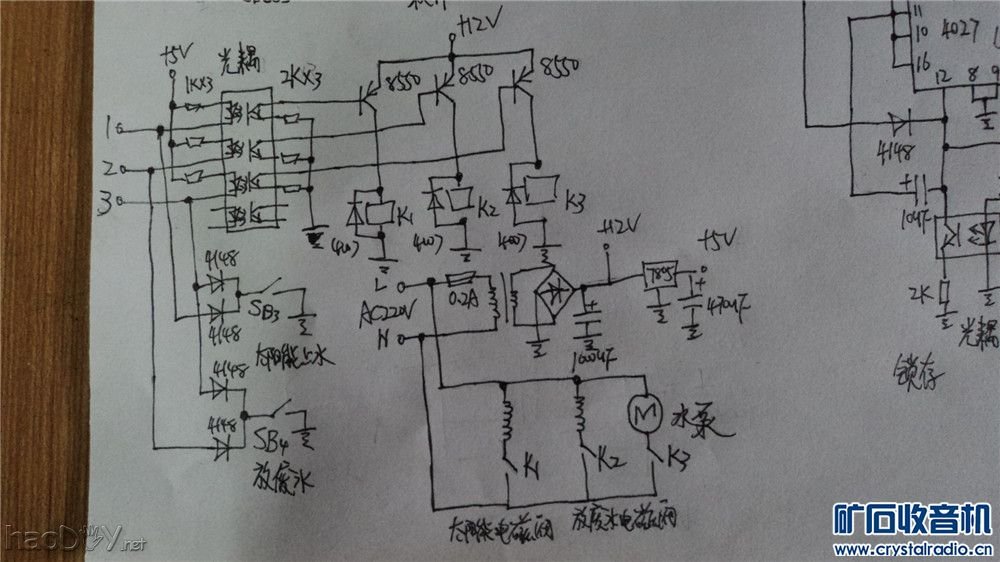

原理图

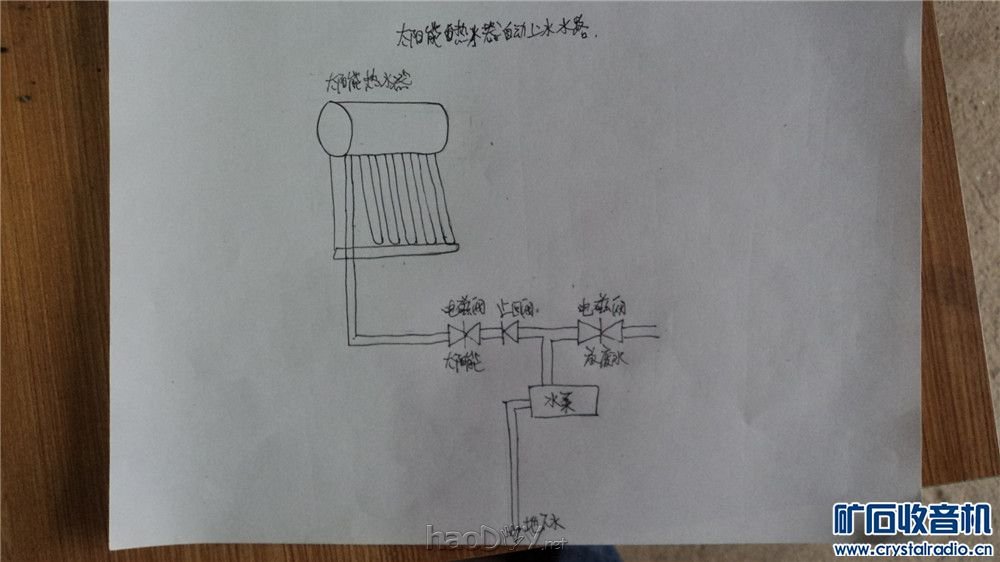

此次制作，一开始是用光敏电阻做传感器，但使用不到一周，关敏电阻的阻值就会变化，进而电压也变化。还要重新调整基准电压才能工作。后来采用光带二极管后，一直使用到现在（至少大半年）都正常工作。太阳能热水器和控制箱之间用一根网线连接。正好够用。

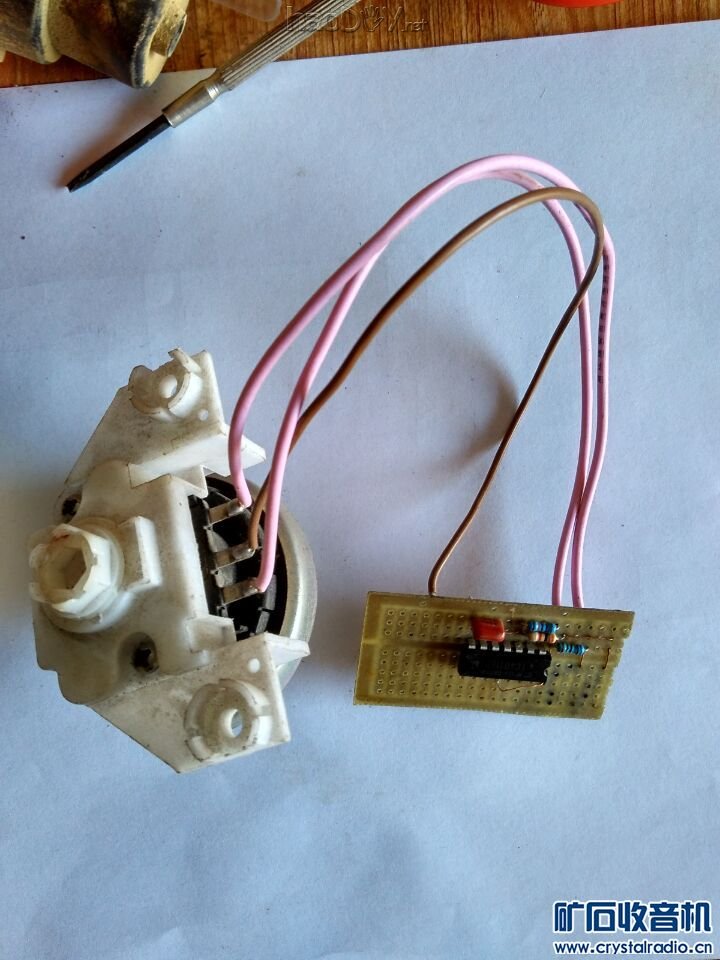

一开始我也打算用洗衣机的水位开关。如果用机械式的要用到4个，电子式的输出的是频率信号，不知道怎么处理。就丢在一边
