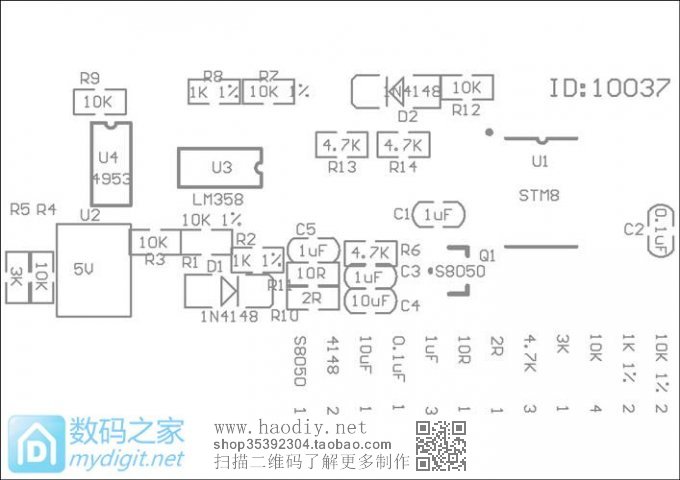

活动到3月7日晚结束 MikyD白光控制板，一向以优秀性能、丰富的功能、快捷操作。目前更是6组预设温度，一步切换，数码管亮度可调，呼吸灯……等等。 决定搞一次推广，拿几个控制板，来个低价焊接活动，给出焊接方法，和焊接参考图： 活动几天，元件新的，多种元件都有多给，另外有紧急包买：单片机和电源 01. 打开电路元件图

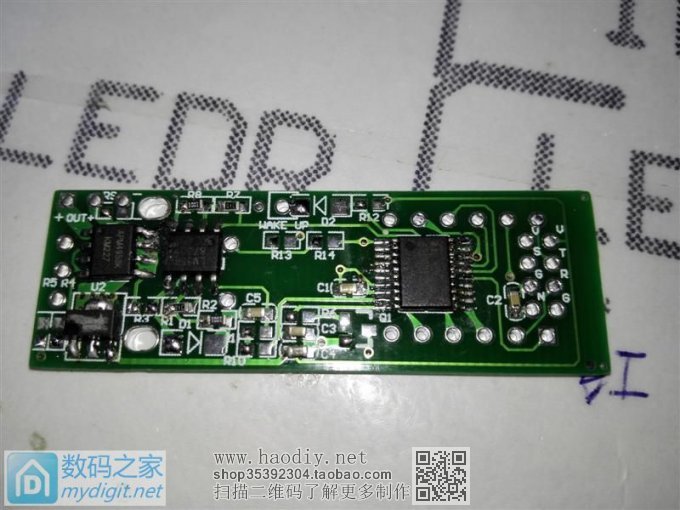

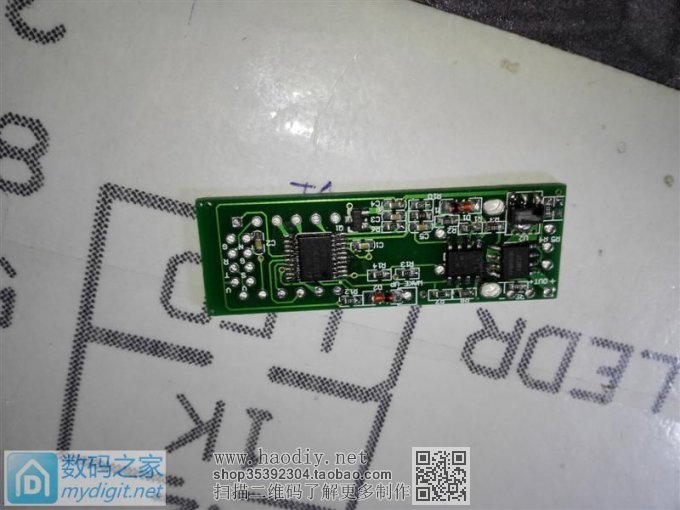

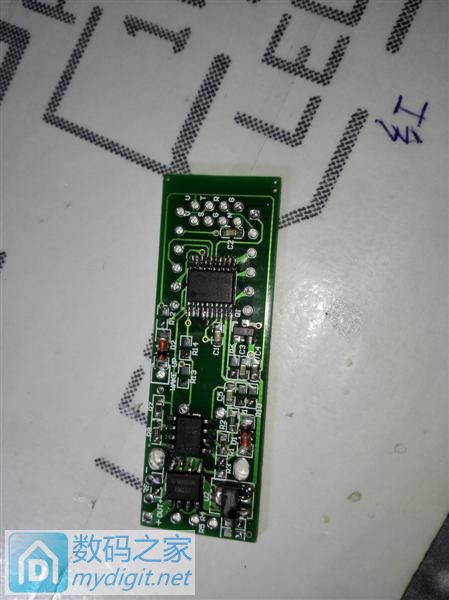

02. 控制板的正面浏览

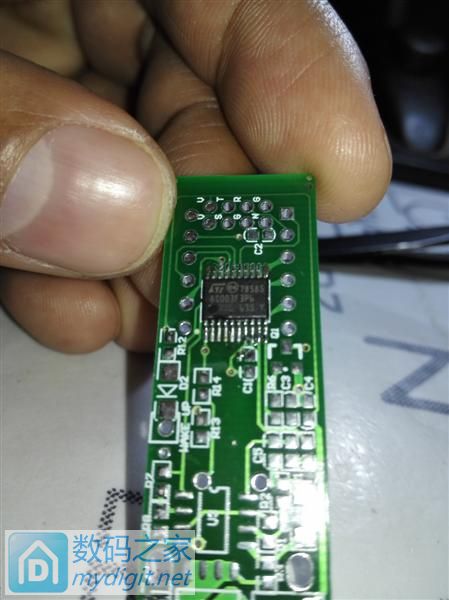

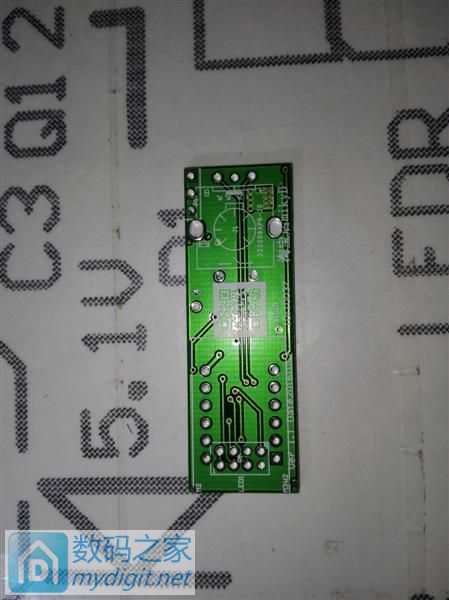

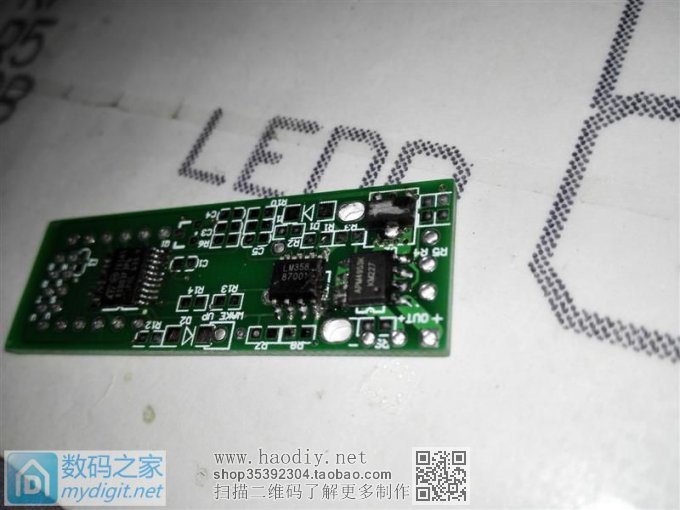

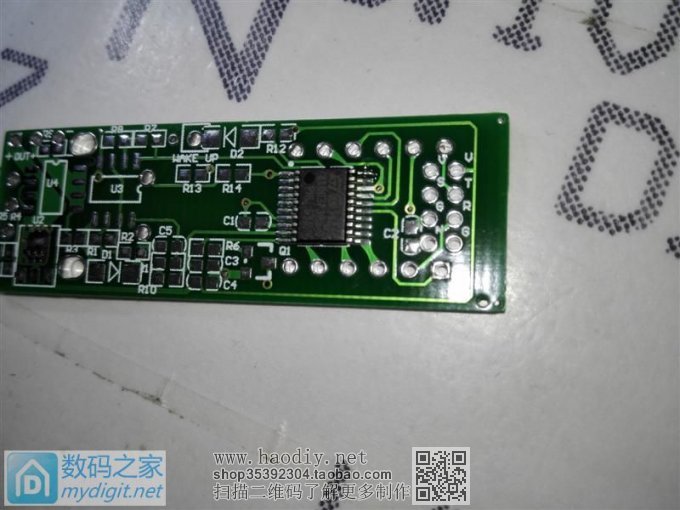

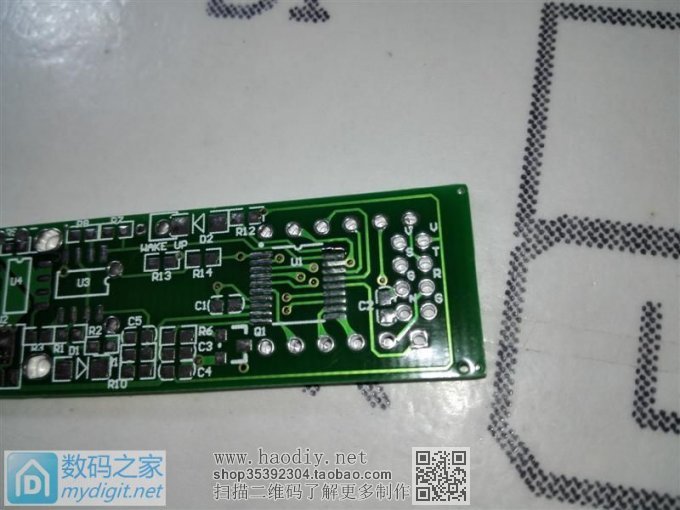

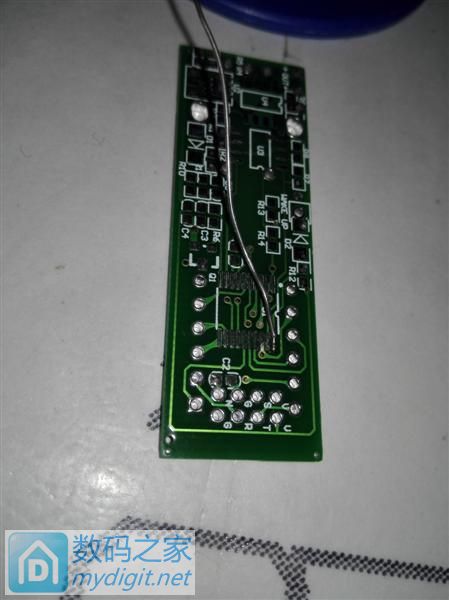

03. 背面，单片机第20脚，先上焊锡
04. 上锡后

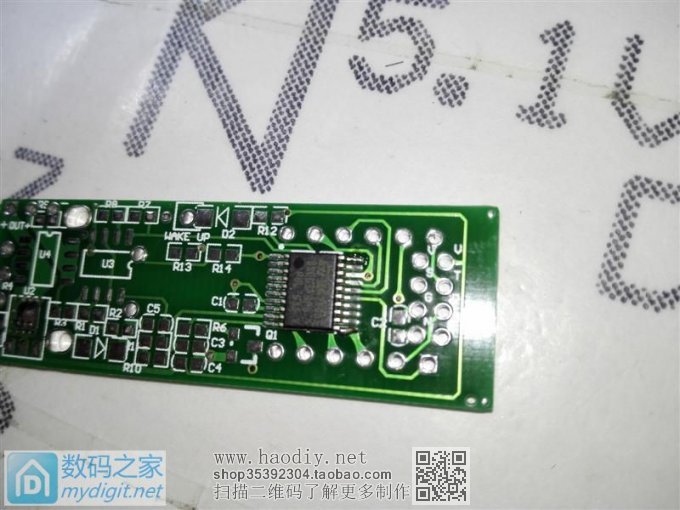

05. 将单片机先焊固定第20脚

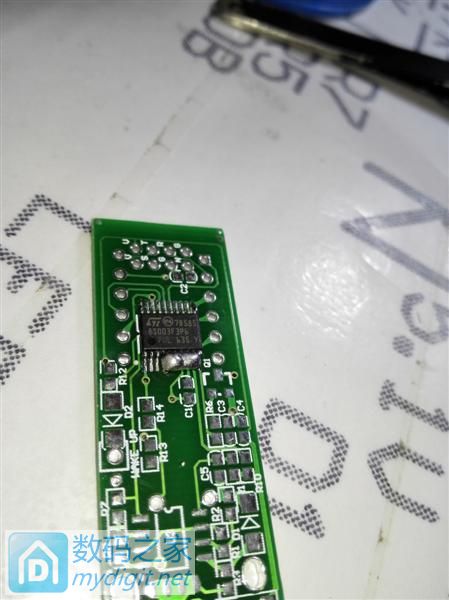

06. 将20脚同排的第11脚也焊上

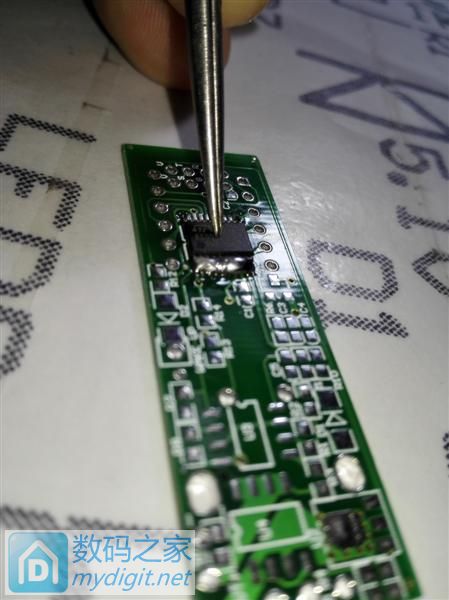

07. 用镊子压住单片机，给另一排脚上厚的焊锡，时间要短
08. 来回拖焊一次，就往管脚外拖焊焊锡，拖掉焊锡

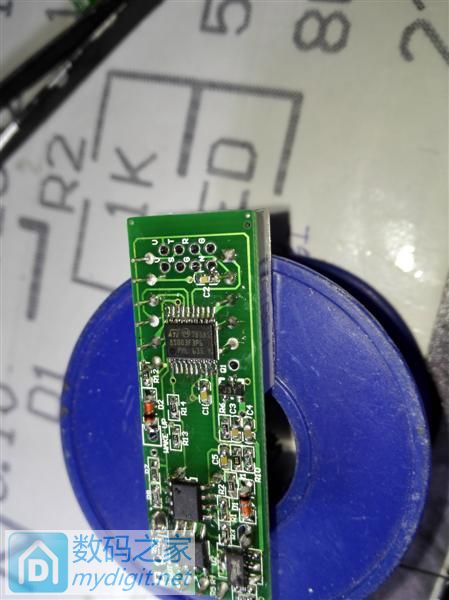

09. 用手抬高板一边，往下拖焊锡，很快拖干净，若有残留可用松香或补新焊锡
10. 对面一排脚，重复动作，也焊上

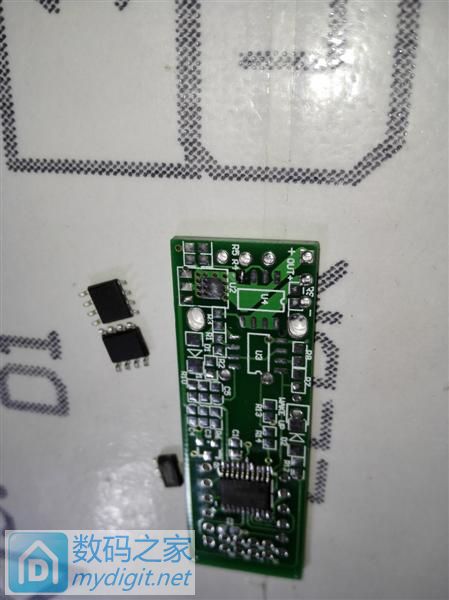

11. 给电源芯片、运放芯片、mos管的焊盘，各上一个焊锡
12. 3个元件都贴上

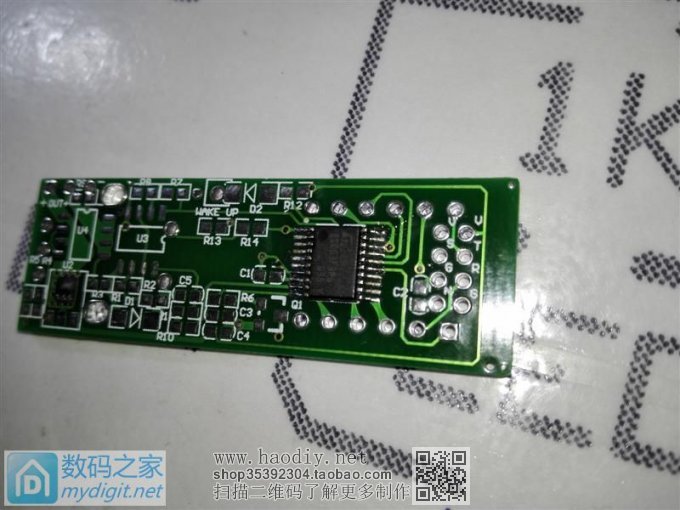

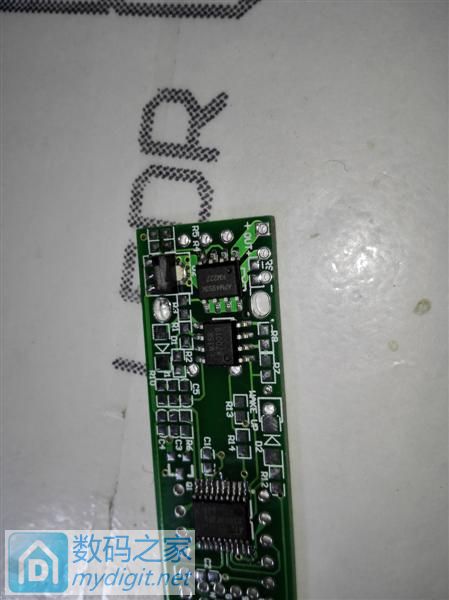

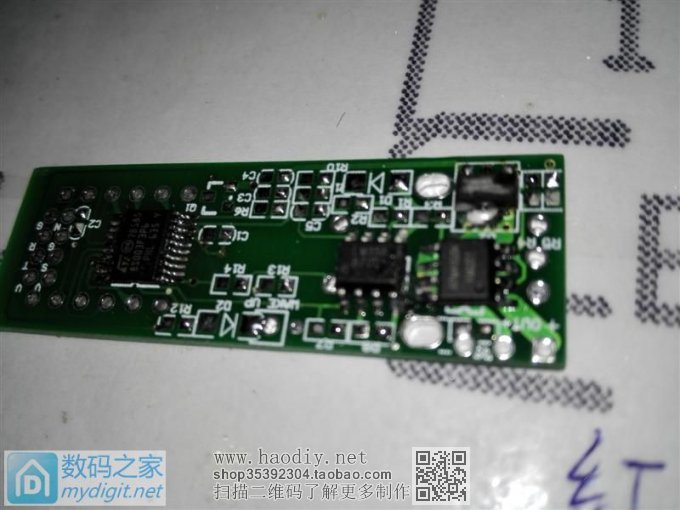

13. 所有管脚都焊上

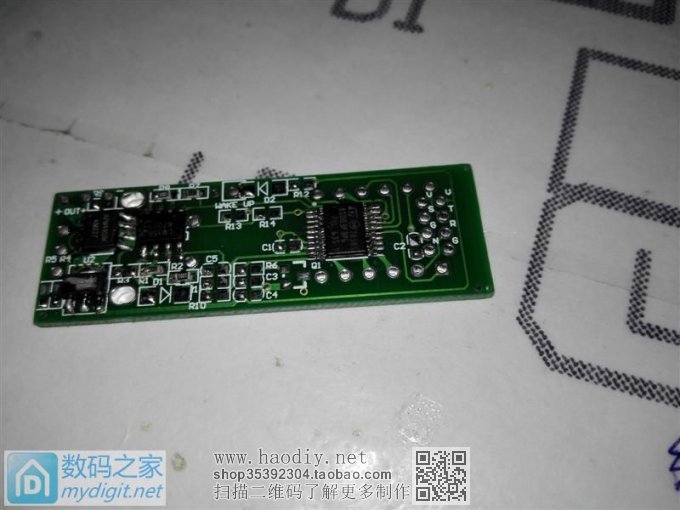

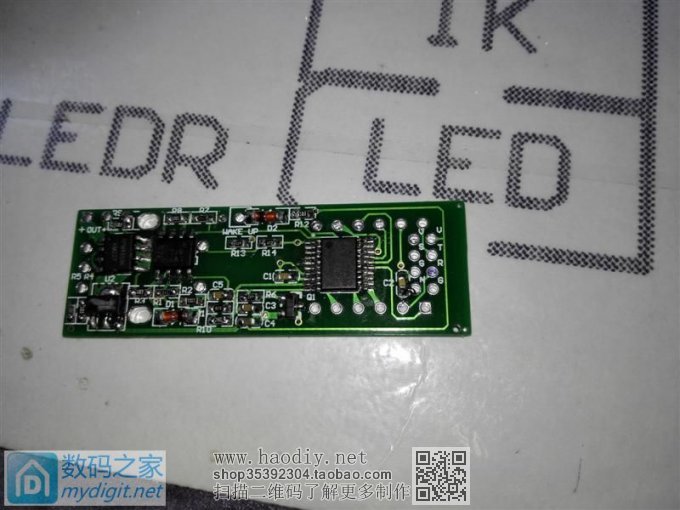

14. 给贴片电阻、电容、二极管、三极管各个元件，只上一个焊盘的焊锡，图反向了，应该转个方向比较直观
15 先贴上精密电阻
16. 再贴上电容

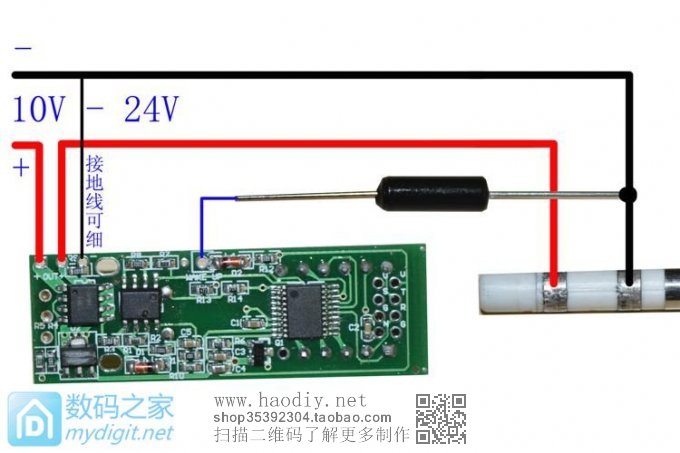

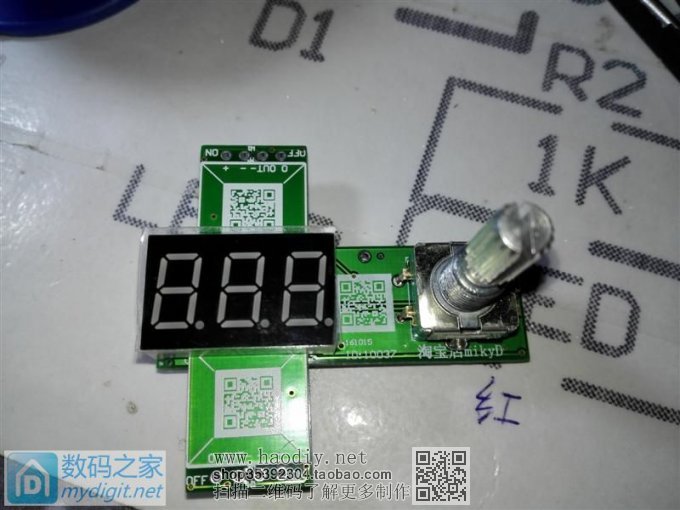

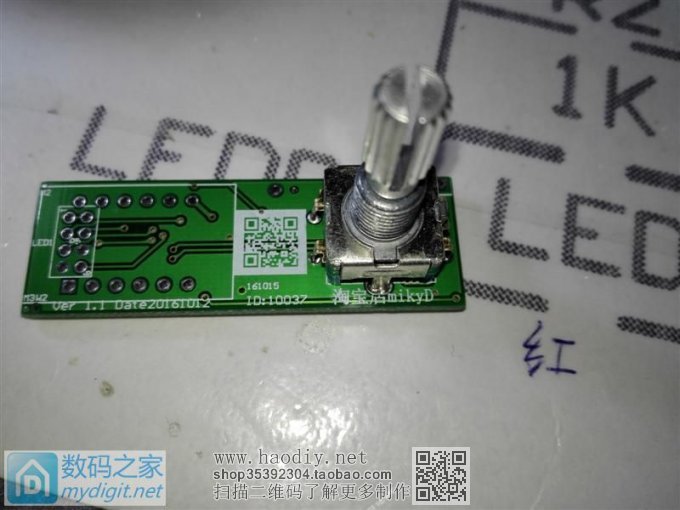

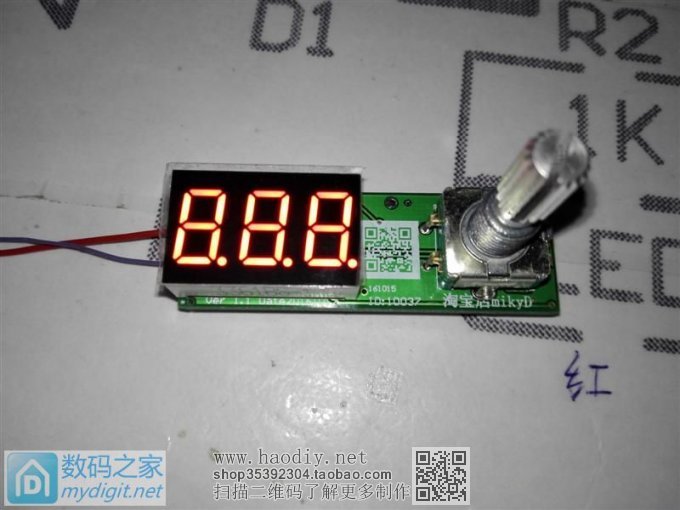

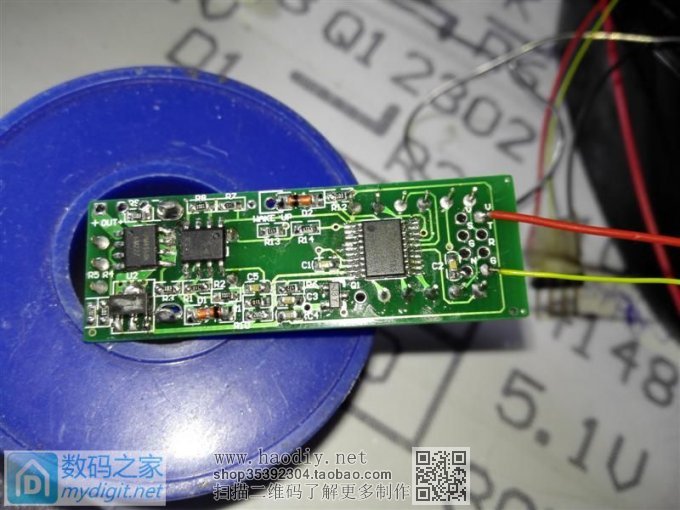

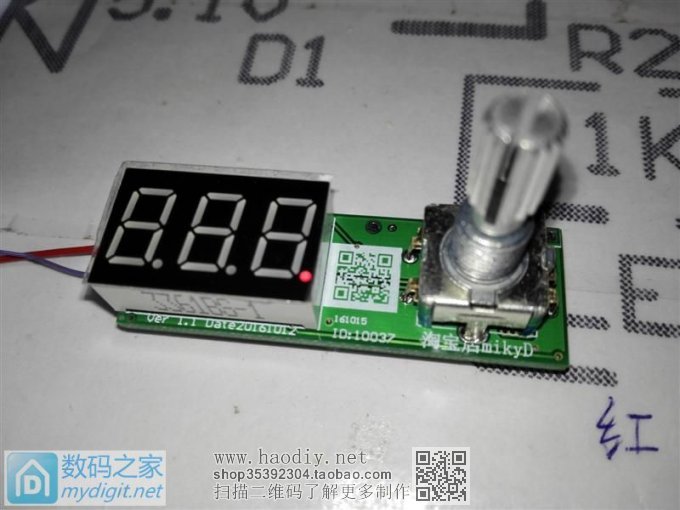

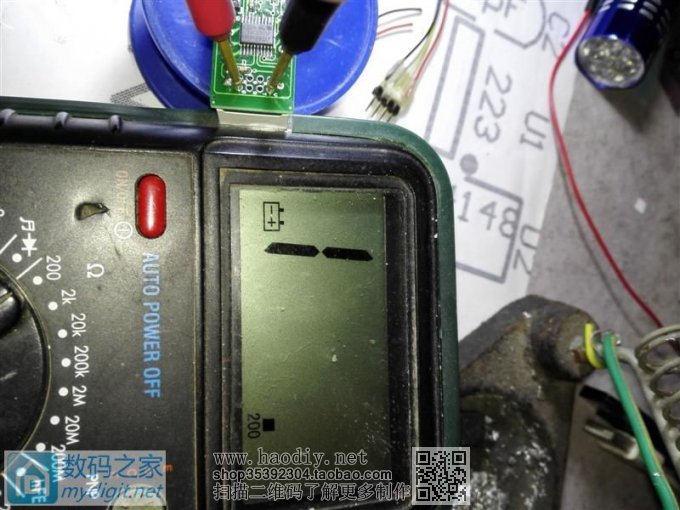

(责任编辑：admin) 17. 再贴二极管、三极管  18. 最后贴普通电阻  19. 元件都贴上后，所有元件都上焊锡  20. 焊编码器  21. 焊数码管，注意方向。很多朋友建议抬高点，好嵌入外壳。最后看个人需求了  22. 数码管管脚都焊上，可剪脚，也可不剪。焊接完工  23. 万用表测试 V 和 G 过孔，看看焊接是否短路  24. 焊接 V 和 G 线，接到5V电源上，注意不要接反，接反必烧  25. 上电，第一次上电，过2秒，单片机自己检查，数码管全部亮  26. 自检4秒后，数码管灭，进入正常状态，呼吸灯亮起，渐渐变亮和渐渐变暗，此后可以正常操作，如按一下按键，开机……等等  27. 最后接24V时，注意+、-，不接反，不接反，不接反，不接反  |
