diyDIY小巧手机移动电源

时间:2013-01-21 13:42来源:网络 作者:网络整理 点击:
有一段时间经常出差,在漫长的火车上是很寂寞地,只好凭着手机上网来打发时间,但电池不给力,经常会遇见没电的尴尬,总不能买个10块8块的手机电池备用吧,就一



  有一段时刻常常出差,在漫长的火车上是很寥寂地,只好凭着手机上网来打发时刻,但电池不给力,常常会碰见没电的忧伤,总不能买个10块8块的手机电池备用吧,就一向想本身做一个移动电源在火车上给手机充电,着实就是电池+升压电路+外壳,电池我思量可以行使一样平常的5号电池也可以行使18650锂电,这样电池可以很利便找到,加强了移动电源的兼容性,升压电路早就从全能的X宝买到了,但一向没有吻合的外壳,其后捡到了一根A4打印机硒鼓,其时不由的面前一道闪电(着实其时是下雨),引发了我的灵感。 科普:硒鼓是没有毒的,硒是人体必需的微量元素,并且硒鼓外貌的硒是人体所不能接收的。



  咱们看图吧,边看边说。

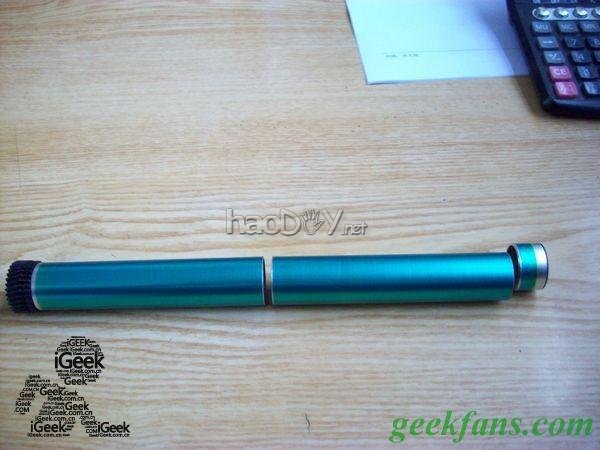

  捡到的A4打印机硒鼓芯



diyDIY小巧手机移动电源

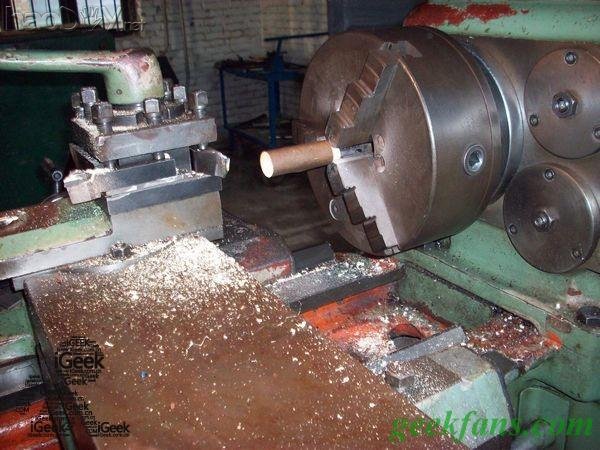

  在车床上切成必要的长度,车床切的进程没有拍,木时刻啊,车床可以或许切的很平整



diyDIY小巧手机移动电源

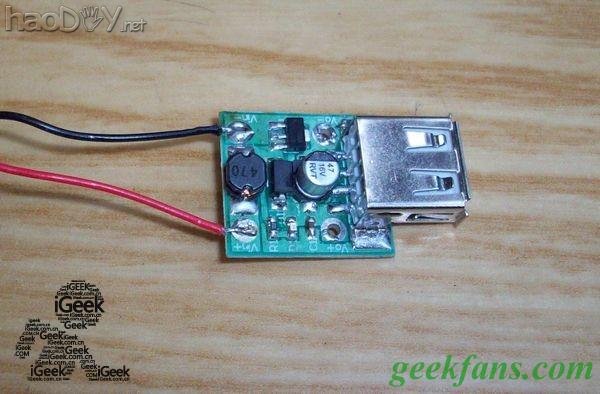

  这个是焦点,升压电路,来自全能的X宝



diyDIY小巧手机移动电源

  有了外壳有了电路,还必要加工一些配件来组装,为了绝缘,我行使了白蜡杆,好木头啊,已往的兵器杆都是用这个做的。



diyDIY小巧手机移动电源



diyDIY小巧手机移动电源

  内部木成品荟萃

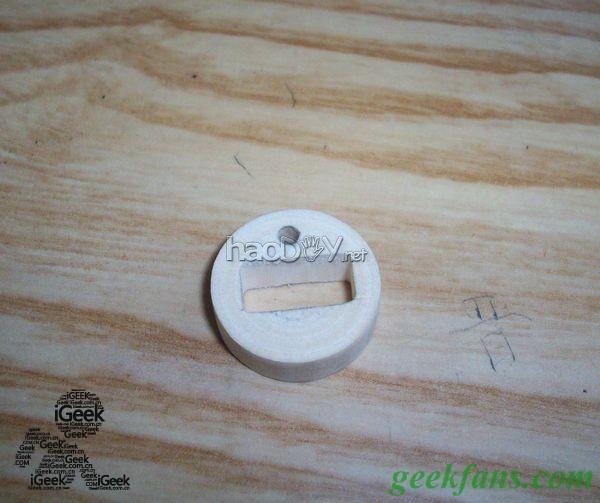

  这个是最前面的,圆孔是指示灯,方孔是USB,谁人方孔不是很好开,上了铣床



diyDIY小巧手机移动电源

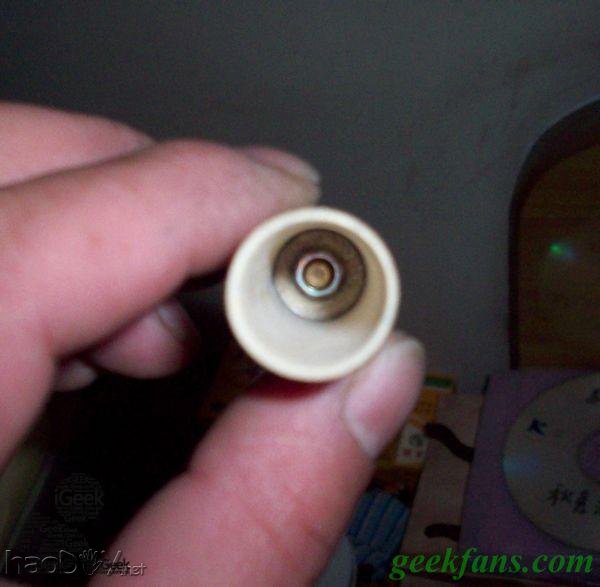

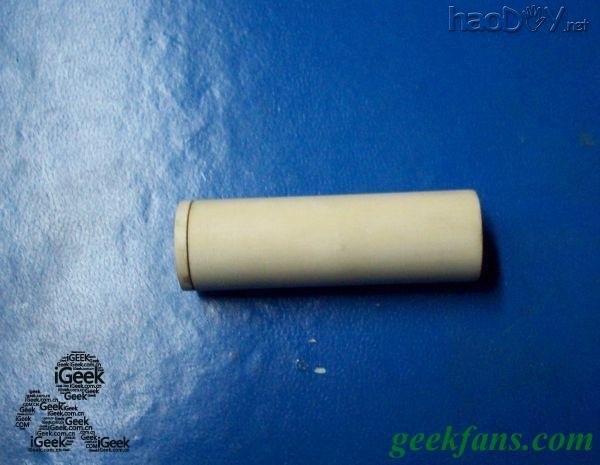

  A4硒鼓比18650电池粗不少,以是用木头做一个电池桶,也为了绝缘



diyDIY小巧手机移动电源



diyDIY小巧手机移动电源

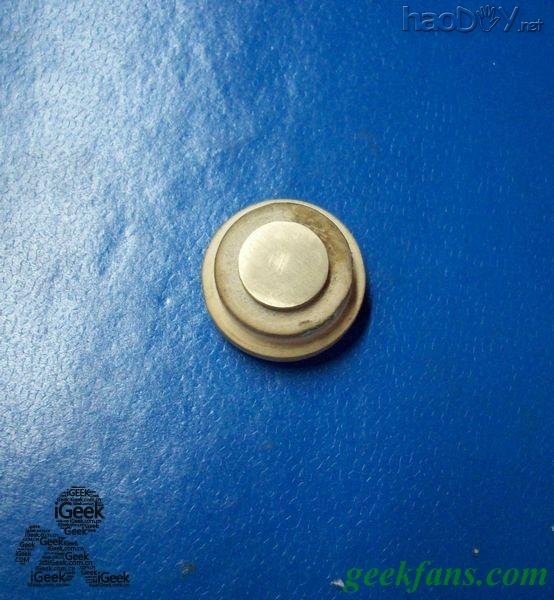

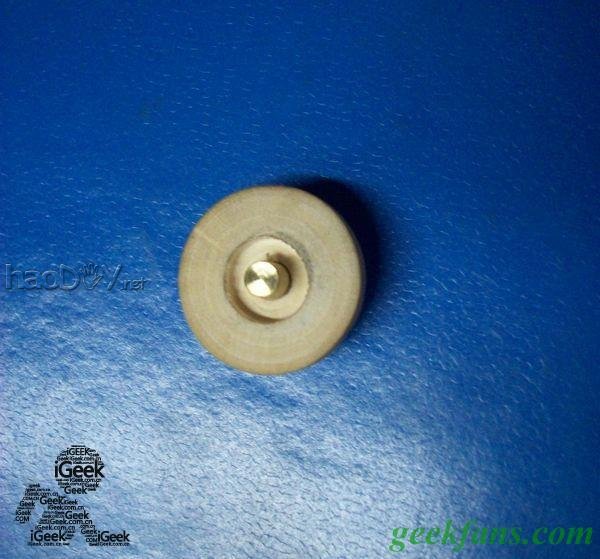

  电池正级触点





diyDIY小巧手机移动电源

  正极触点的另一面



diyDIY小巧手机移动电源

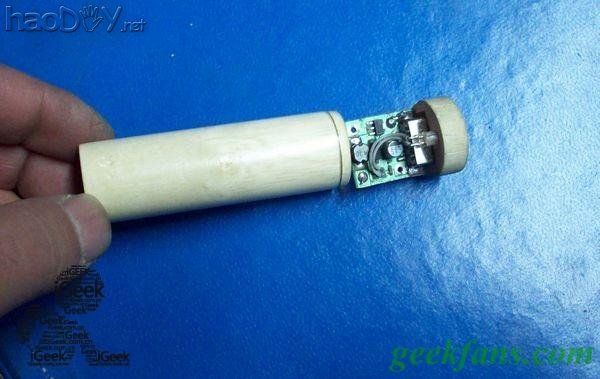

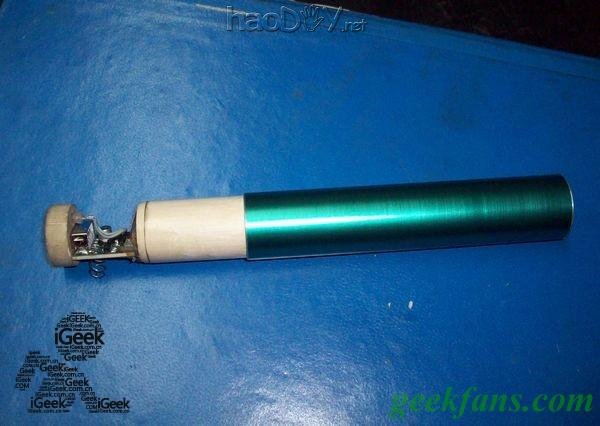

  前盖+正极触点+电池桶+电路板组合后的样子



diyDIY小巧手机移动电源



diyDIY小巧手机移动电源

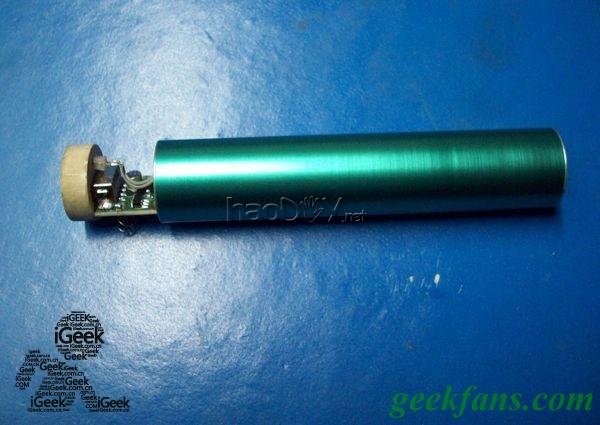

  塞进切好尺寸的硒鼓芯里,电路板正极是和正极触点焊接的,负极必要跟硒鼓外壳打仗,为了靠得住打仗,电路板负极焊了一根弹簧,创意不错把。



diyDIY小巧手机移动电源



diyDIY小巧手机移动电源

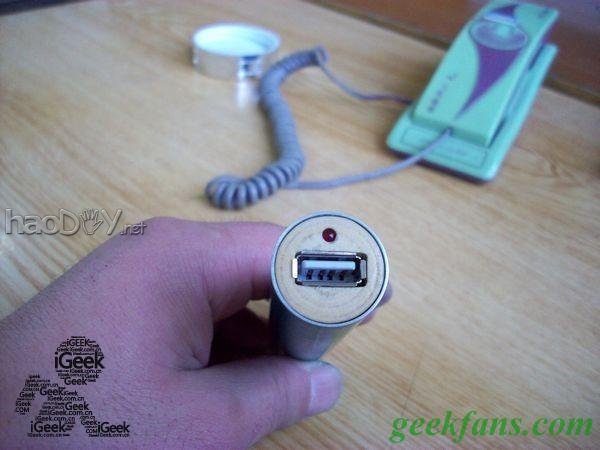

  塞进去正面是这个样子地,本人的胖手。。



diyDIY小巧手机移动电源

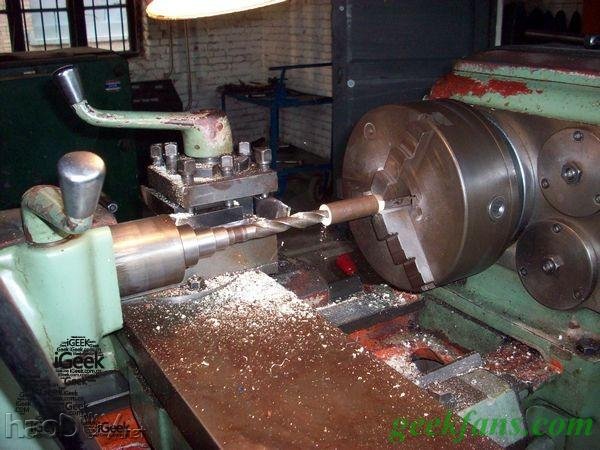

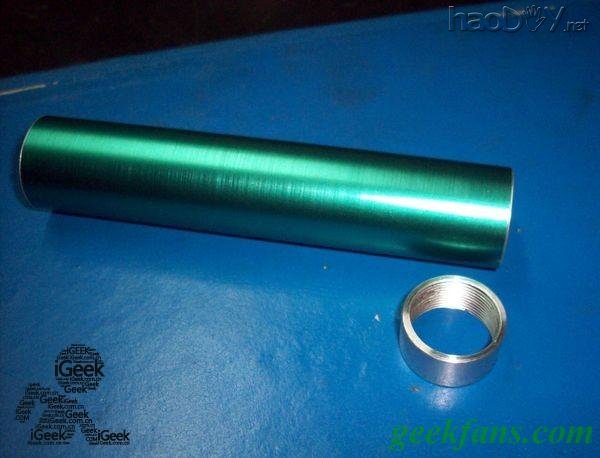

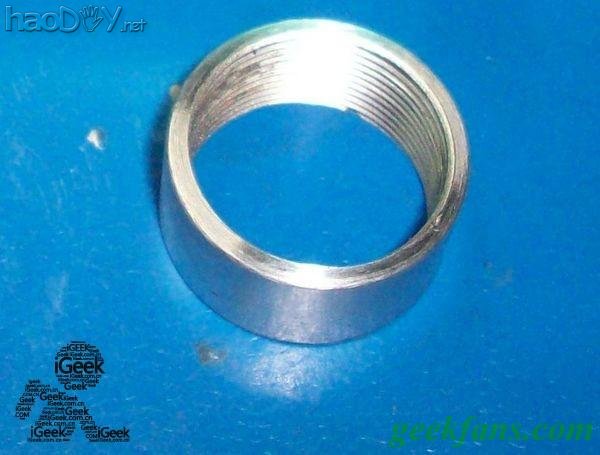

  此刻就必要给桶底加工螺纹了,硒鼓芯壁厚太薄,只能其它行使铝合金加工螺纹然后镶嵌进去



diyDIY小巧手机移动电源

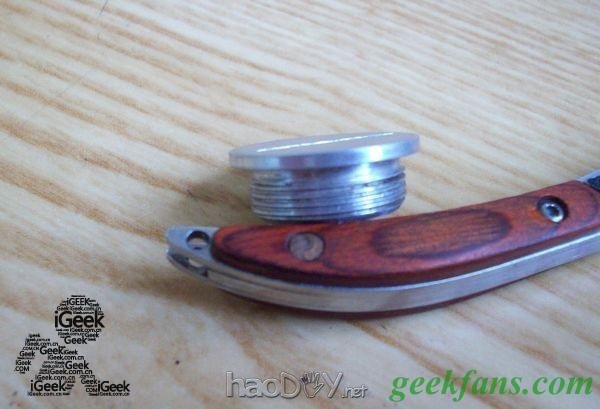

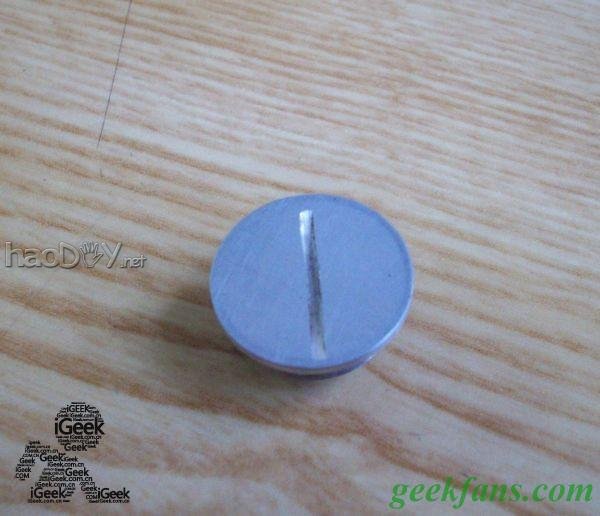

  再加工个底盖,同样是铝合金



diyDIY小巧手机移动电源



diyDIY小巧手机移动电源

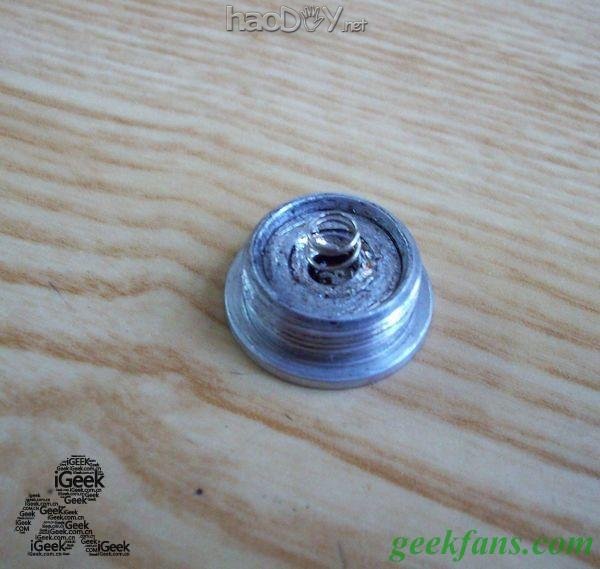

  还要焊跟弹簧,以便和电池负极打仗





diyDIY小巧手机移动电源

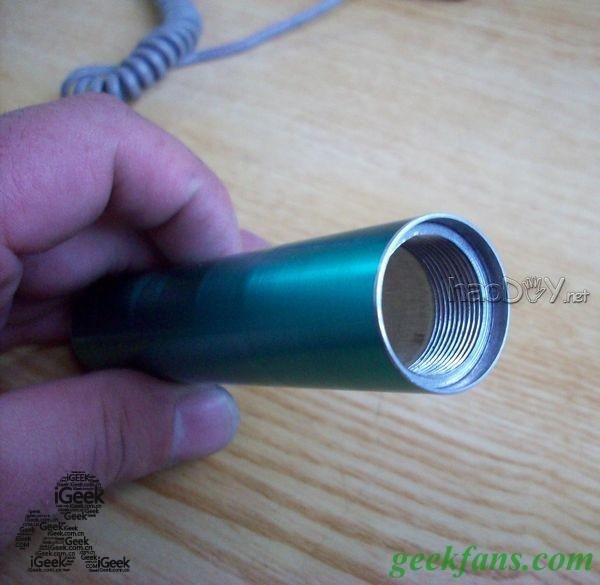

  硒鼓芯里镶嵌螺纹后的结果



diyDIY小巧手机移动电源



diyDIY小巧手机移动电源

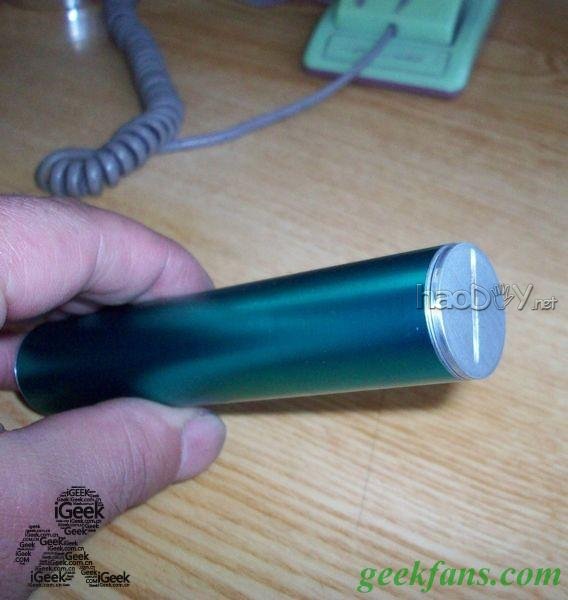

  盖子拧上看看



diyDIY小巧手机移动电源

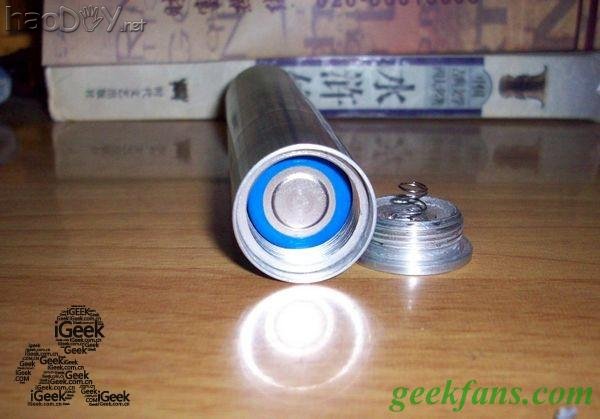

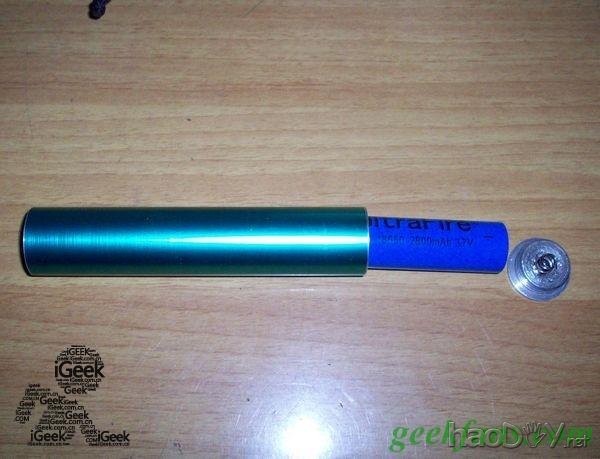

  18650电池放进去看看



diyDIY小巧手机移动电源



diyDIY小巧手机移动电源

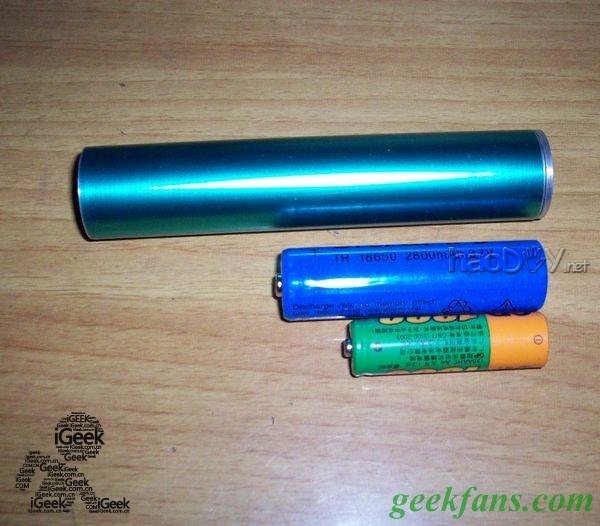

  18650电池比5号电池要粗要长,为了利便行使5号电池,还必要做其它一个电池转换桶



diyDIY小巧手机移动电源

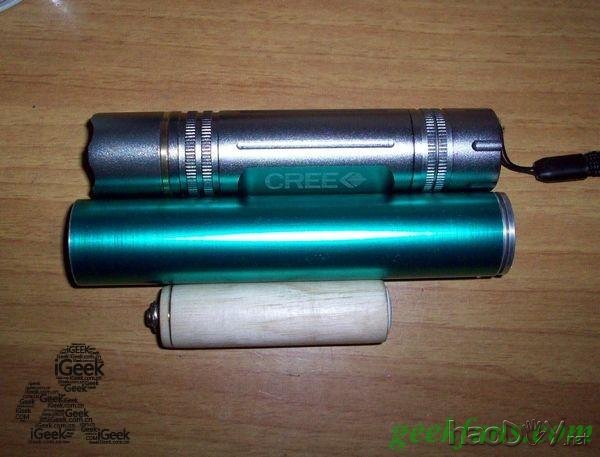

  和手电的比拟,可以看得出,照旧较量小巧的



diyDIY小巧手机移动电源

  单独看看,照旧较量大度的吧? 开关方法就是旋转底盖,旋松一点就关了。
