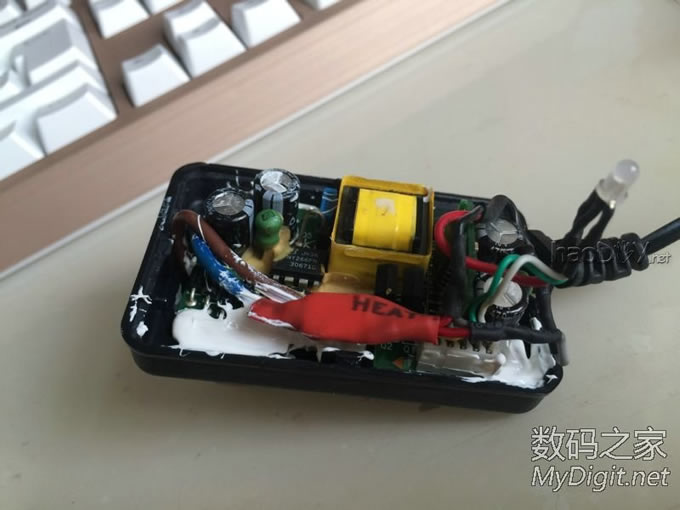

很久前改造了一个蛋充截止电压有4.25v就扔一边了

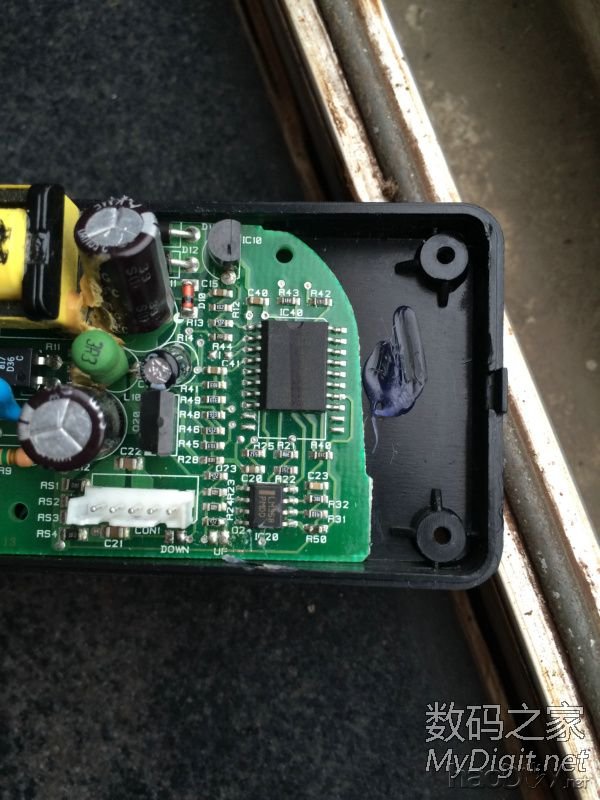

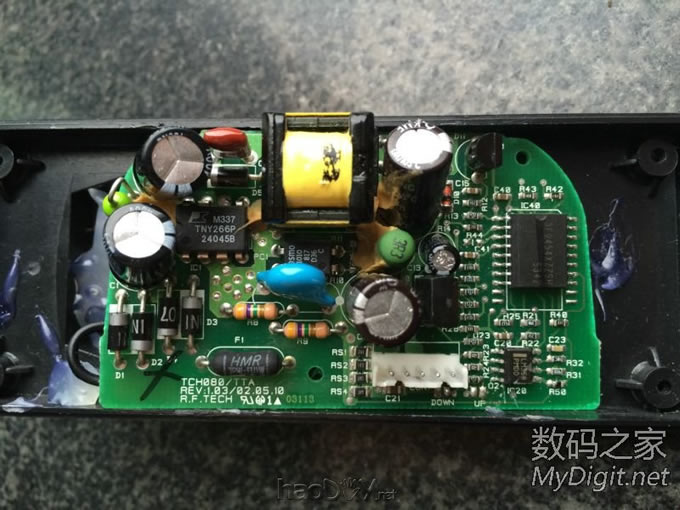

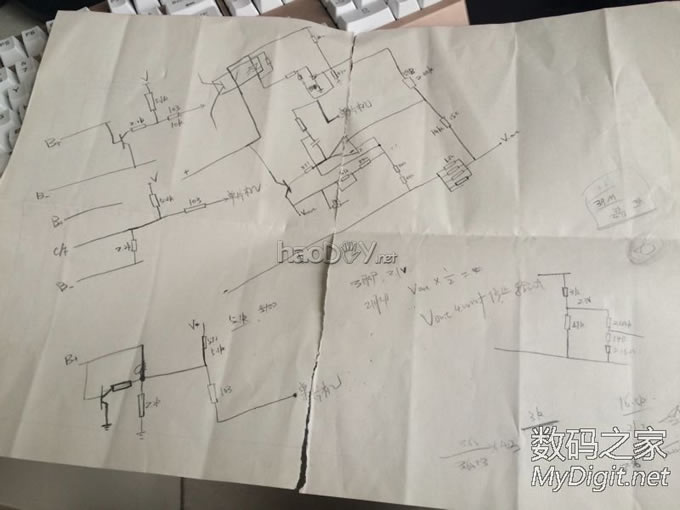

前天拿出来准备改改电压，看到里面有down up点，短接了down截止电压还是4.25，就准备画电路改这是画的电路
找到了电阻就是358旁边的四个电阻，根down up点最近连接的几个电阻，由于控制输出的mos是由358的1脚控制的，所以我就把1脚和8脚短路测输出电压，一疏忽把电池防反了，一时也没发觉，最后反正电压没测到mos烧了，不知道是短接1和8还是接反的原因。 算了再画画识别电阻的检测电路吧，以前一直不明白刀兄加431随时插拔是什么原理，正好研究下 走了走电路画出来检测电路其实很简单

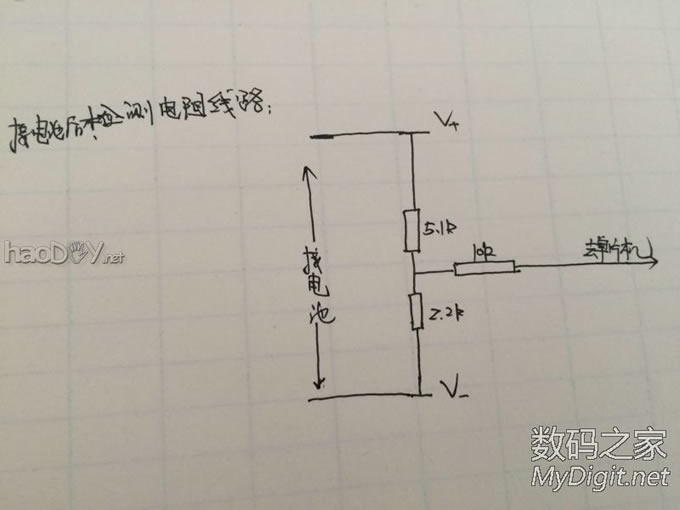

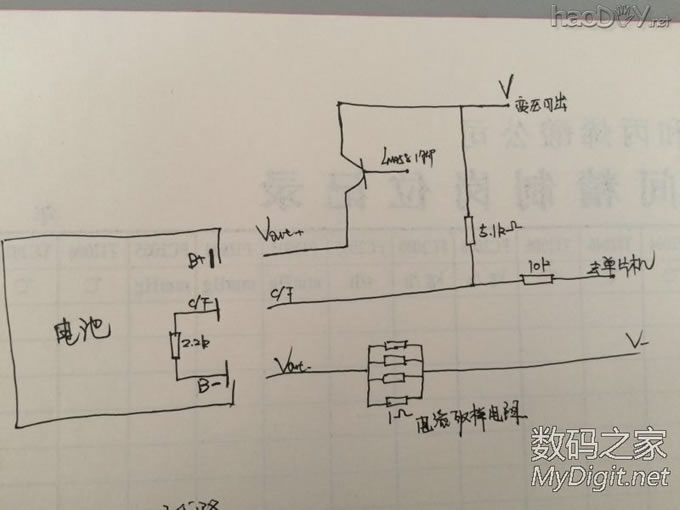

插上电池后电池的 2.2k电阻和充电器的5.1k电阻就串联起来然后单片机通过10k电阻检测电压，然后通过另一种方式检测有没有电池（估计不是电压就是电流），然后就驱动358的2脚让1脚输出高电压mos导通 检测电路等同于

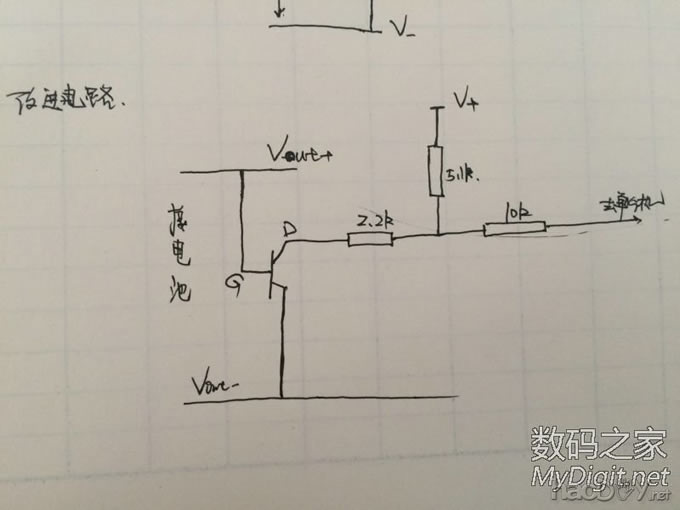

然后想想这完全可以通过一个三极管或者mos来实现电池和电阻同时接上充电器 想法变成电路就是这样的
首先测试了个三极管

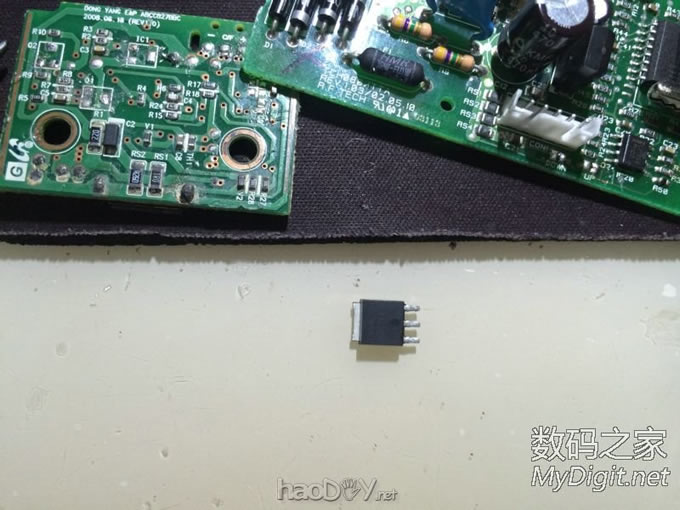

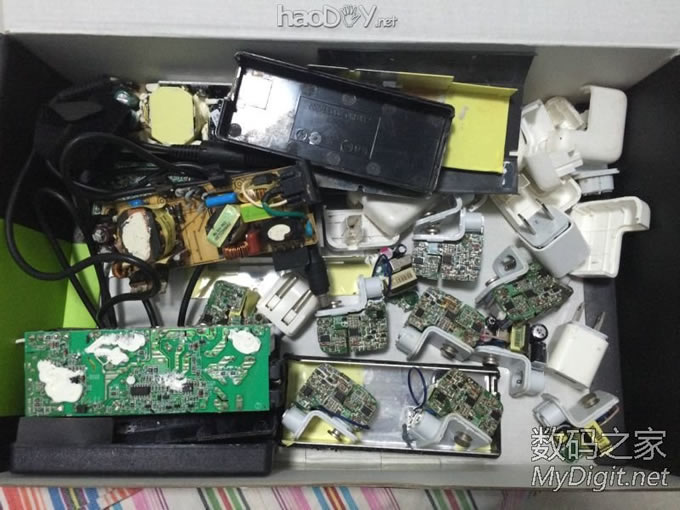

这个需要在基极加上合适的电阻，空载时vout+有0.75v的电压，要让这个电压不让三极管导通3v电压又要导通，这对于电阻和三极管的选择很难，反正我试了很多电阻还加了个二极管都不行，单片机都能检测到电阻接入了 然后就试mos，mos栅g可以不用接电阻这个很方便，找不到mos就拆了个苹果5v2.1a上的mos，型号是h2n60，导通电压3v左右，很符合要求，这是我唯一能找到的mos了，哈哈，一堆坏充电器，修好了但都只能1a负载2a就打嗝闲置了

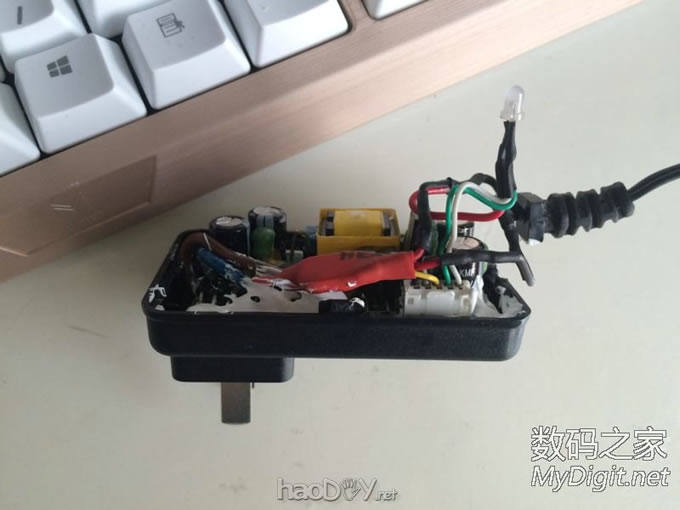

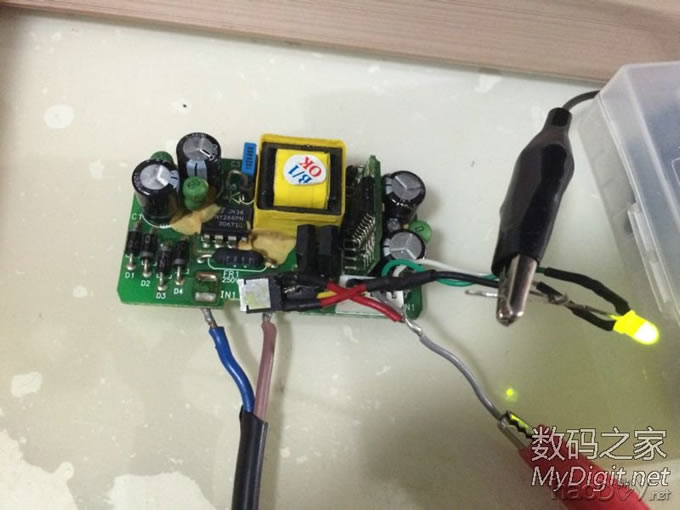

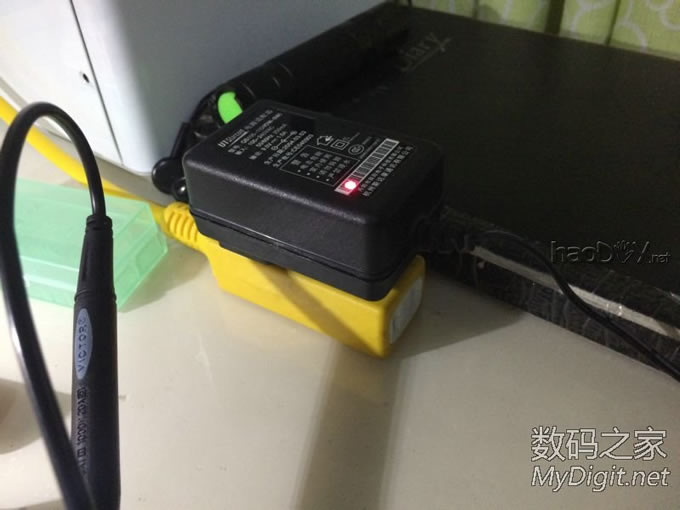

接了个小草帽led试了下很给力，两节7号电池2.8v就能驱动，一节就不能驱动了这完全符合啊 找了个431也这样接了试下虽然也能实现导通关闭和mos的功能相同，但就算一个草帽指示灯431就发热很厉害，不知道为什么，按理说431不是能承受100ma电流吗？但是这个检测电路电流极小所以我摸了摸我另一个用431改造的蛋充还一点也不热，我想431在这里起的就是一个超低电流的mos的作用吧 找了另一个没改造的蛋充接线，结果简直完美，哈哈

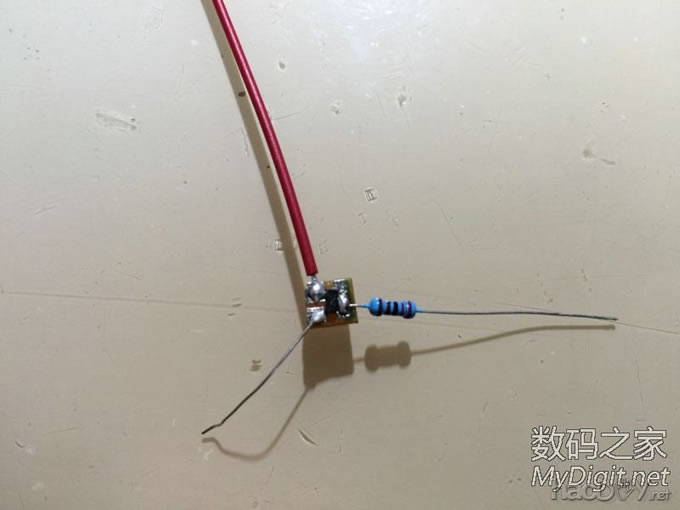

总结下，栅g电阻无穷大电流几乎忽略不计，所以不用担心转灯后的电流损耗，转灯或者空载时vout+输出0.75v电压不足以驱动mos所以2.2k电阻没接到检测电路上，当电池接入的一瞬间电池3v左右的电压驱动mos导通2.2k电阻接入检测电路，单片机检测完成输出电压。符合要求的mos估计很好找吧3v左右才导通就行，不许要考虑导通电流，只需要轻微导通就行。
