在网上看到移动电源的图纸，把电路改了改，画了个板子，买了些元件自己焊了个。 充电用TP4056，升压用FP6291，电池电压指示用TL431＋LM324，锂电池保护用HY2110＋FS8205，增加了2个白光LED，充电接口用miniusb，放电接口用USB type A单层双层都能焊。 外接自己焊的USB灯板测试效率，数据如下： 输入：电压3.95V，电流180mA； 输出：4.88V，电流120mA； 转换效率：82% 升压电路中的反馈电阻设计时用的88k和12k得到5V；由于电阻只买到90.9k，输出电压5.15V,于是并联了一个1.2M得到84.5k，稍微降低点输出电压；反正规范的USB用电设备4.75V~5.25V都能工作；再说电阻精度又一般，所以自己决定降点了。 图纸上移动电源使用sn8p2711单片机控制电源输出、电压指示、照明等，这里直接改成物理开关和电压比较器了，虽然这种单片机便宜，但是不好买，资料又少，开发工具都没有，没得搞。 不说了，上图吧。

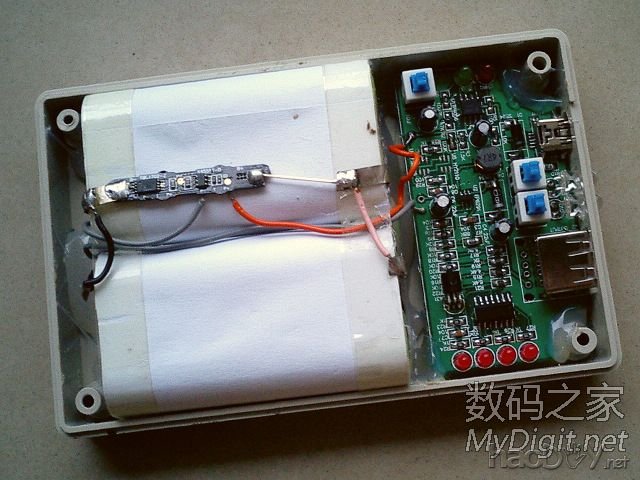

记得当时是按照淘宝上比较便宜的壳子尺寸画的板子，现在觉得尺寸还是不合适，不好安装。于是找了个比较接近的壳子，把板子剪了两个脚装进去了。由于电池比较高，几个开关只能以后加长了。还有一种安装方法就是发光二极管卧式安装，开关安装到壳子上再焊线，这样比较好。
应网友要求把原理图也传上来吧。 移动电源原理图下载  USB移动电源电路原理图.pdf (43 K) 下载次数:94 图中注释把FP6291的限流电阻写掉了，那个R9就是，可以在10k~100k之间选择，电流在2.5A~0.5A。 设计板子的时候注意充电和放电芯片布线，增强散热有好处。 电池用内阻小的，容量要合适，大了充电电路最好继续修改，电源也要换。 USB设计成双层没必要，不如改成1个，选择平口的，开孔也美观。
