以前用那个数码管显示电量百分比的同步整流套件做过两个三节18650装的移动电源，自己一个，LP一个，后来LP的被她姐给要走了，我的除了出差时能轮到自己用用，其他时间都被LP和小盆友霸着用，所以一直想着啥时候给自己再做一个，这不正好前两周收拾家当，清理出来几块很早前好友送的德赛聚合物电池，全新连包装都未拆过的那种，单块2500mah，于是满x宝找diy套件及合适的外壳，我这人属于那种很挑剔的那种，选了好久都没有看得上的套件，一天在跟好友讨论的时候，好友直接送了我一个他之前在论坛淘的神器移动电源套料：带库仑计，OLED屏显示，好友说是他珍藏了很久的私货，一直没搞定外壳方案，说正好送我得了，感谢好友兄弟，两天后收到快递，居然还送了两块配套的大容量聚合物电池，不过后来因为想做得更小巧，最终没用这次送的电池，还是用的前面提到的未开封德赛电池，话说这电池也是兄弟以前送我的，惭愧啊，不多说，谢了，兄弟@江南烟雨 收到兄弟包邮寄来的快递，接到电话立马跑去取件
包裹很好哦，赞一个
拆开发现又送我两块大容量聚合物电池
随手开始设计起外壳来

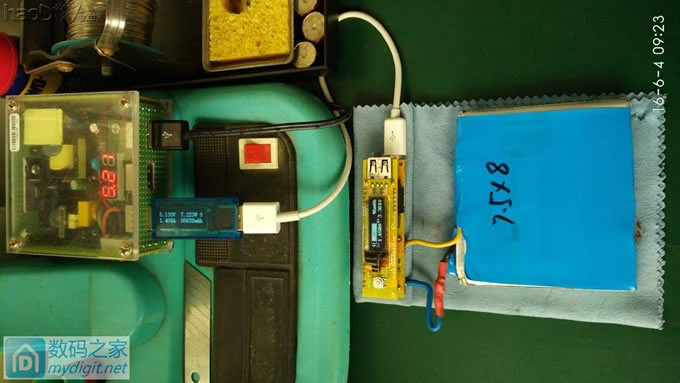

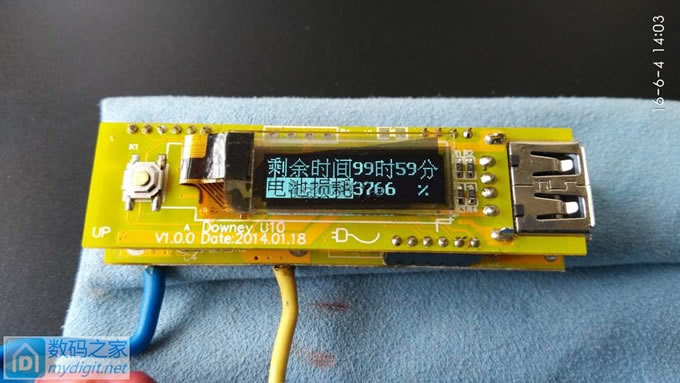

周末在家正好临时组装起来试试
一边测试，一边摸索着写个使用说明

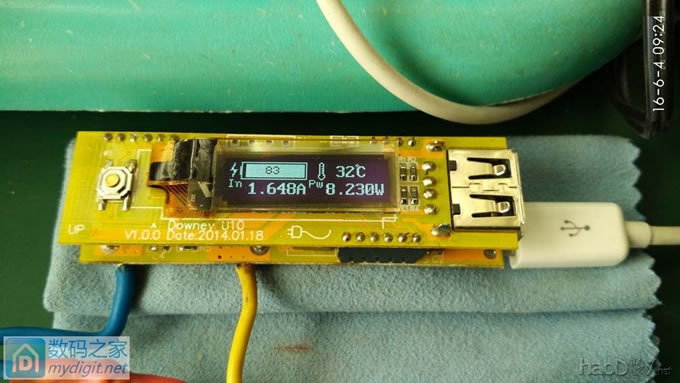

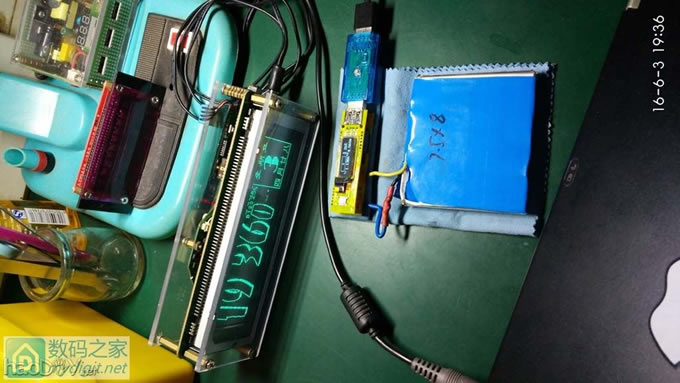

顺带测试移动电源套料的参数精度
记录的测试数据

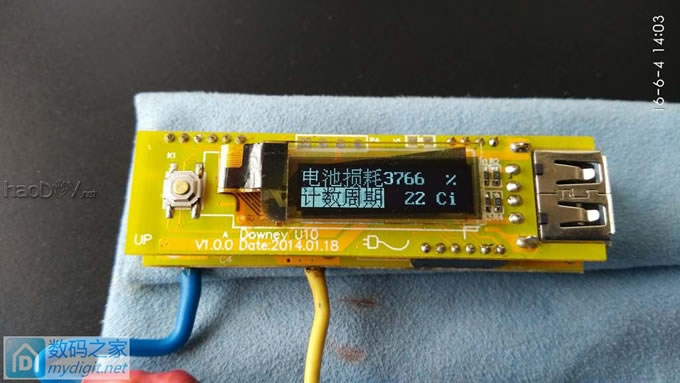

菜单内没有看明白的几个参数，有懂的指点一下，这几个参数啥意思？

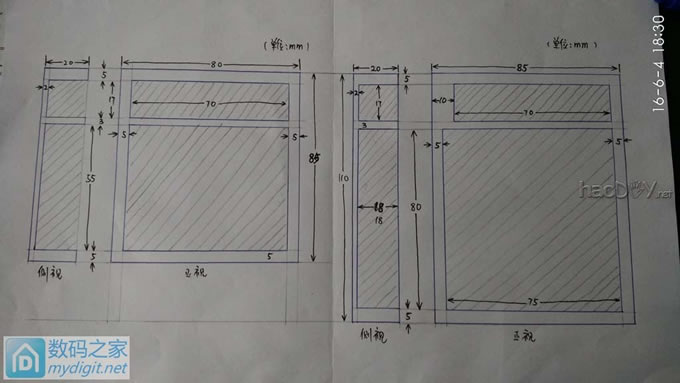

测得差不多了，画一个相对比较精确的外壳方案图纸

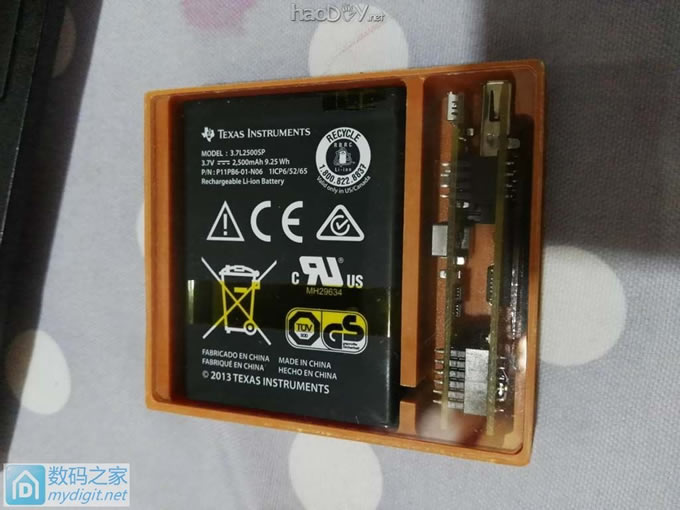

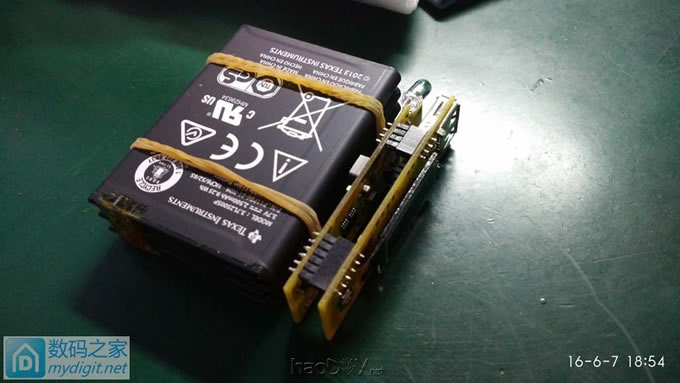

这连的就是准备最终使用的德赛电池，用了三块，厚度及宽度跟移动电源主控板正好差不多，巧了
万事具备，只欠东风，这是准备发出去搞外壳了，具体什么情况，且听下楼分解

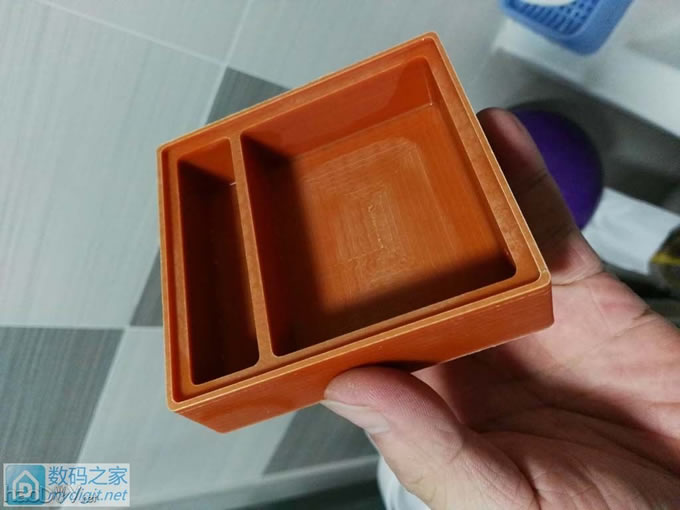

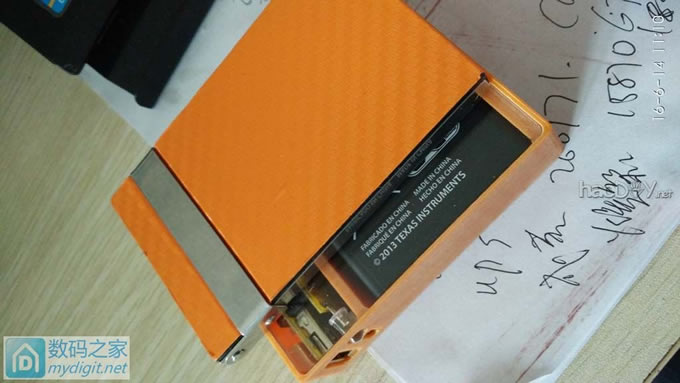

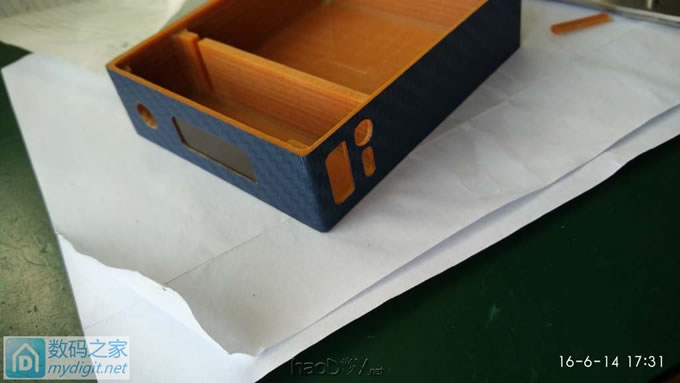

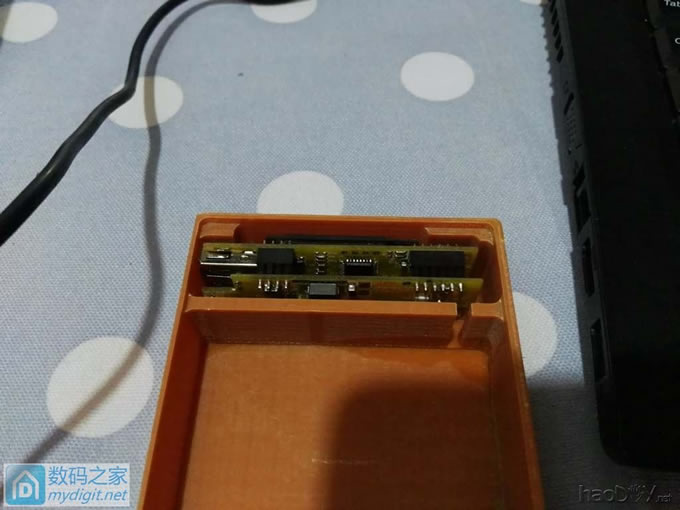

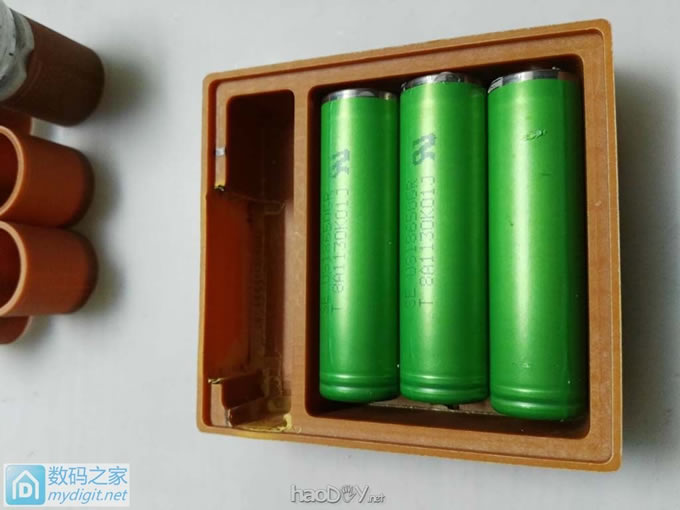

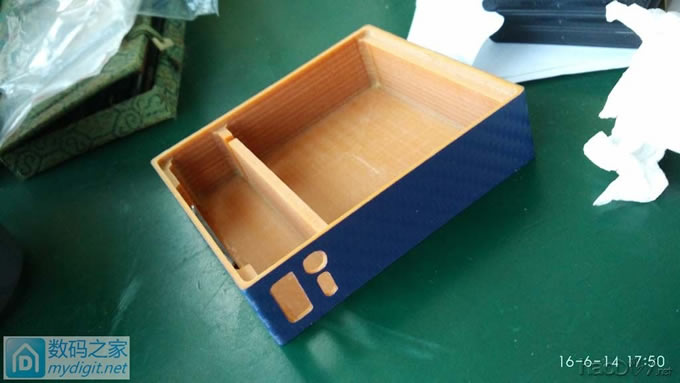

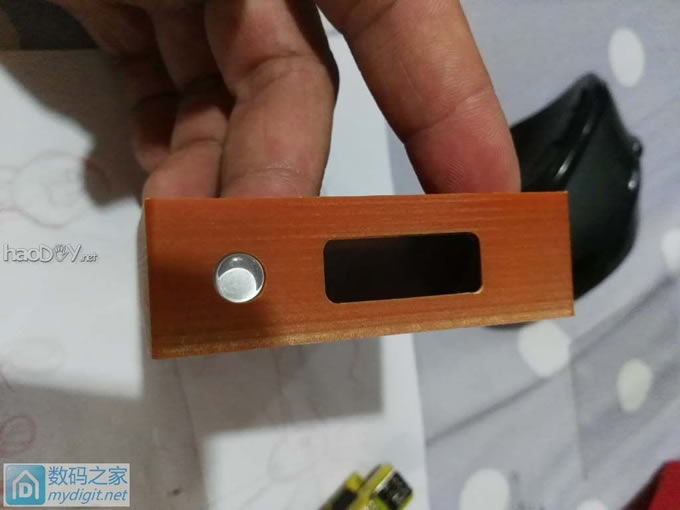

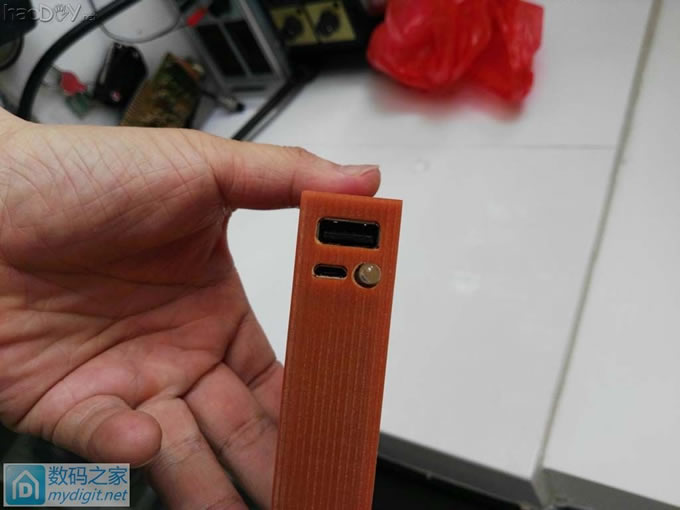

楼上说到临时连接测试差不多了，怎么又来个发出去搞外壳呢，这就要提到我们一个电子爱好者群的群友了，他也混数码，可惜还不知道他的论坛ID，惭愧。 具体情形是这样，移动电源我一边测试一边考虑外壳方案，根据随手画的思考草图，开始是准备用厚（30mm）亚克力铣一个外壳，这也是因为今年以来做了好几样DIY玩具都是用的亚克力做外壳，感觉自己有些迷恋透明亚克力的效果了，于是又上x宝找材料，然后找能做加工的店家，一交流发现都不能达到自己的预期，一天在电子爱好者群里侃大山的时候无意间想起跟我临近城市的一个哥们有雕刻机啊，正好那几天又在数码看到一坛友用电木板铣加工做的18650充电器外壳非常符合自己的口味，灵光乍现，立马找群友哥们问他的雕刻机能不能帮忙加工电木板，哥们二话没说直接答应了，同样话不多说，谢了兄弟，以后有啥需要帮助的尽管开口，接下来就是x宝下单订料，直接发给兄弟，然后跟哥们交流我的想法思路，结果发现哥们比我要求更高，给了好多建议想法，然后也就有了楼上最后一张发快递给群友哥们，保证设计加工的精确度 群友兄弟效率很高，我头天快递发给他，第二天他收到快递，然后晚上就给我成品图片了  让我没有料到的是，我这完美主义者群友兄弟，做完这个我设想的外壳，然后觉得不满意，于是自行重新又给俺做了一个 这就是第二版外壳，是不是很帅啊，反正当时群友兄弟qq发我这图片后，我是一直拿着手机看了又看，太TM帅了  各角度展示    接下来群友兄弟又开始给我惊喜了 本来我最初的想法就是让他帮忙给我用雕刻机铣个大体外壳出来就行了，其他的诸如USB口等我自己手工搞定的 但没想到兄弟竟然又开始画图了，说是要一并给俺搞定，我屮艸芔茻，你这让我怎么感谢你才好呢 看，这是兄弟发来的他画好的各开孔加工图  加工好后  兄弟试组测试完美   这个就是群友兄弟做的第一版外壳，后来也送俺了，说是将来可以组个三节18650版移动电源 帅啊  然后就是群友兄弟将成品发给俺了，再次让哥们感动的是群友兄弟自掏腰包发快递给俺，我说转邮费给他也不要，兄弟给我加工这个外壳期间还断了一把刀，惭愧，谢了，哥们 收到群友兄弟发回的快递  这包裹包得，杠杠滴  侧盖板也做好了，材料也是兄弟帮着提供的 细心的是兄弟为了防止路途出现意外，发快递前特意还将电源线拆掉了，真细心  收到的两外壳，还有送的小礼物  这是我找到一个跟外壳颜色差不多的贴纸，准备如果处理不好内部线路，就把原设计的侧透盖板贴纸遮丑，不过我会尽量不让这种情况出现  后续更新 这是显示屏窗口的挡片，看看这加工，帅，如果非要给帅加个形容词，我想说：真TM帅   这是将显示窗挡片固定了，然后自己在外壳一圈贴了点贴纸，点缀一下 看看各角度展示     好了剩下的就是自己考虑主控板的固定问题了  怎么样？这个方案也还行吧，不过就是手工加工精度是赶不上机加工 (责任编辑：admin) |
