最近没什么时间，这东西做了好久了

电池是前些时间京东买的七彩虹移动电源拆的！

自己有升压板和村田模块（5V固定输出用），到YZX买了降压板和充电板

本来打算买的10个七彩虹都拆电池的，最后还是卖掉6个

不多说了

忘了上大小对比图了，补上
XX牌 54600mah 多输出移不动电源完工！

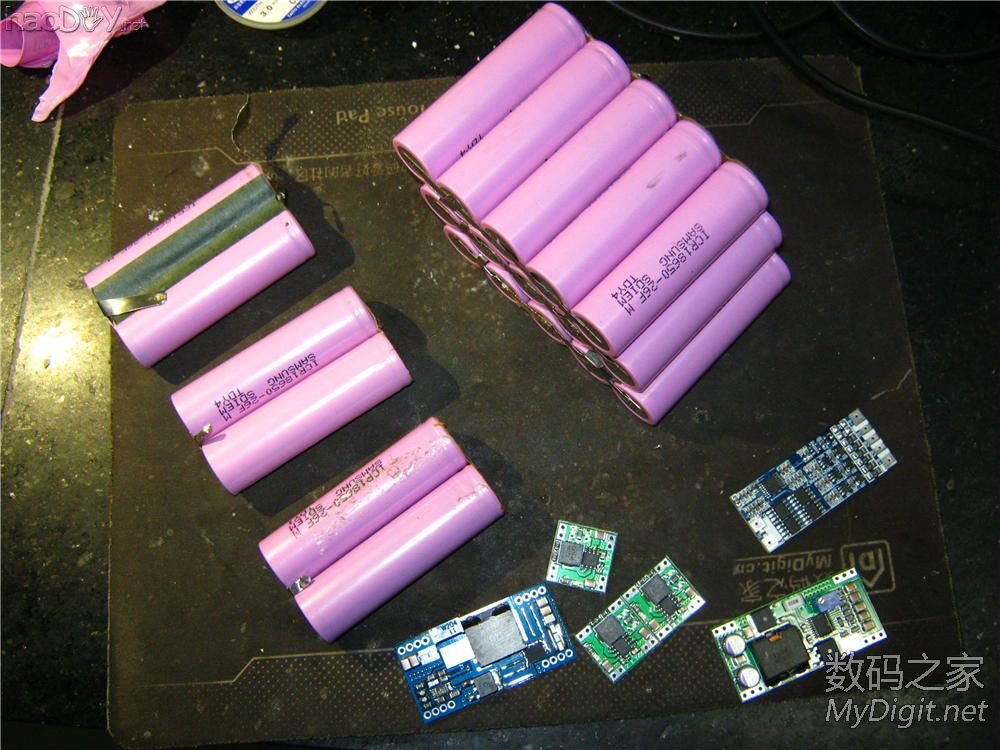

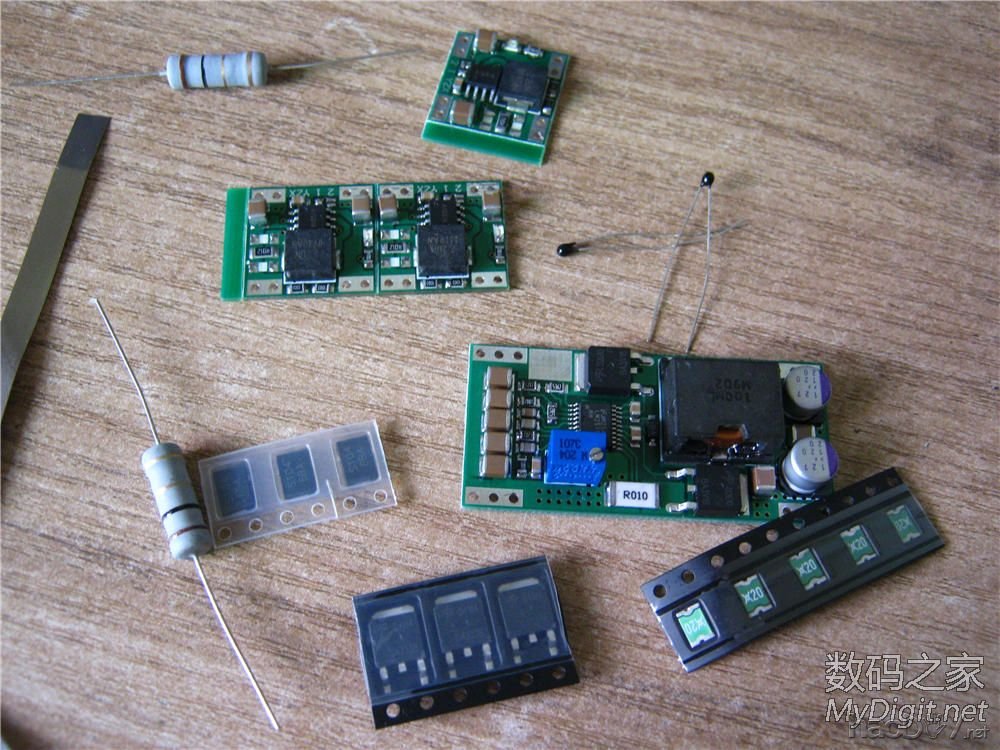

买的零件

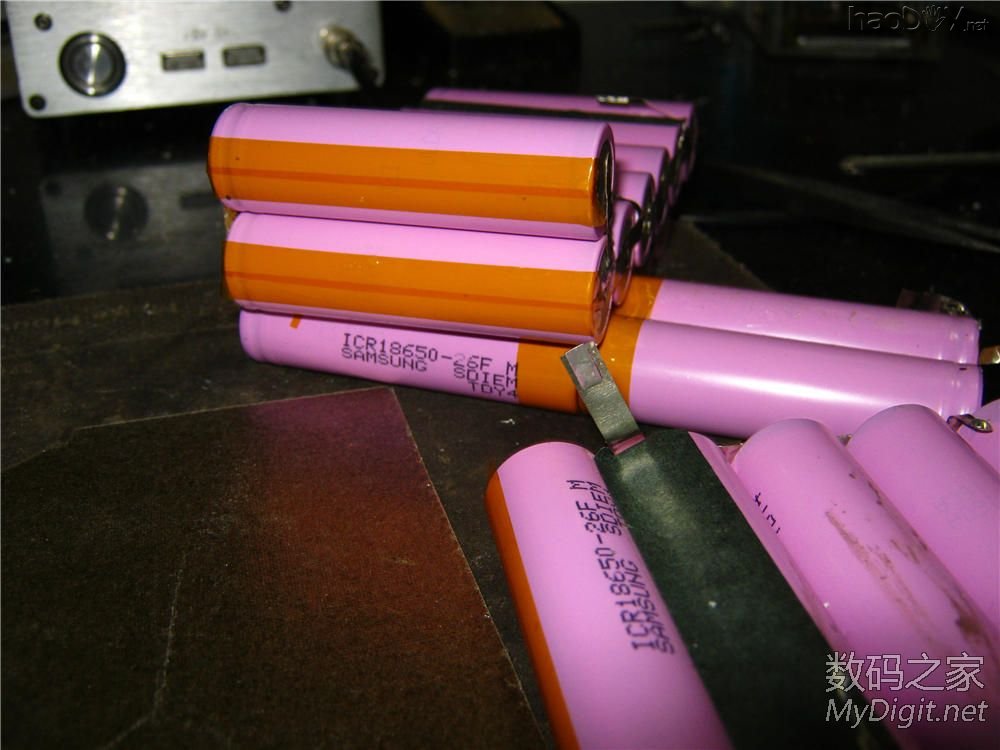

电池一堆

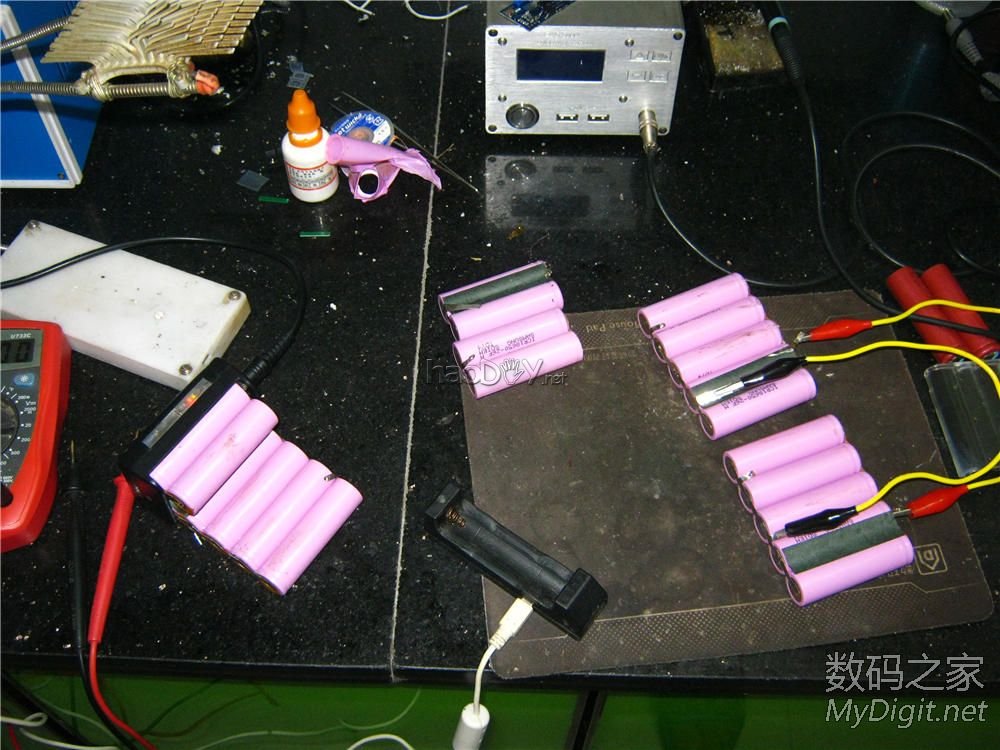

先把电池充到差不多的电压
XX牌 54600mah 多输出移不动电源完工！

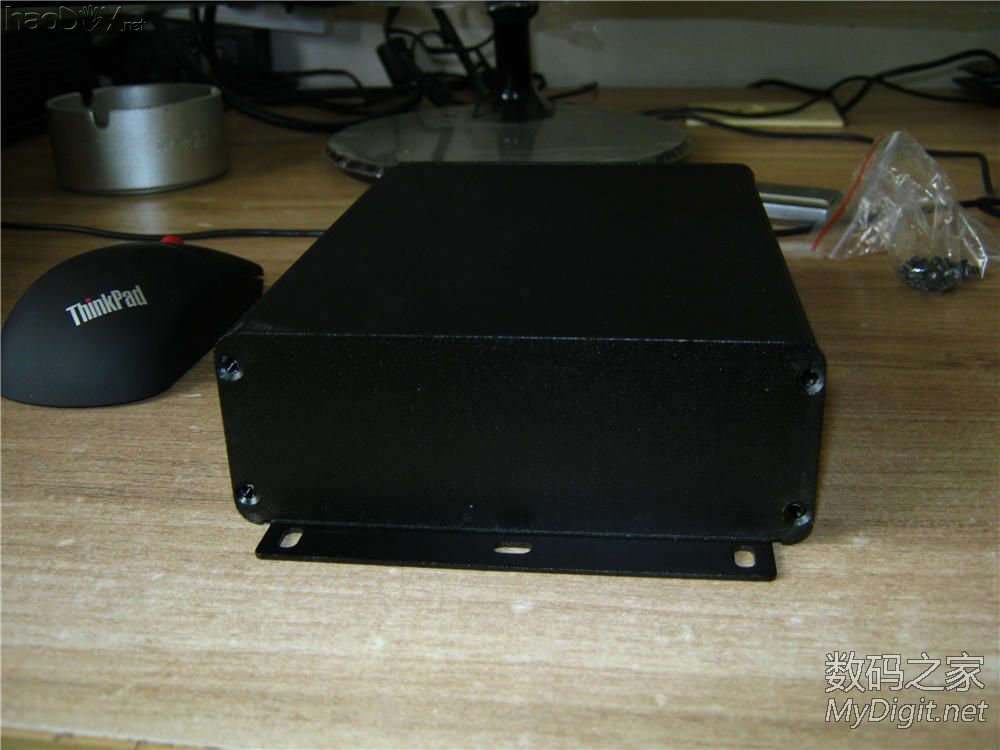

壳子到了，有耳朵的，要弄掉
XX牌 54600mah 多输出移不动电源完工！

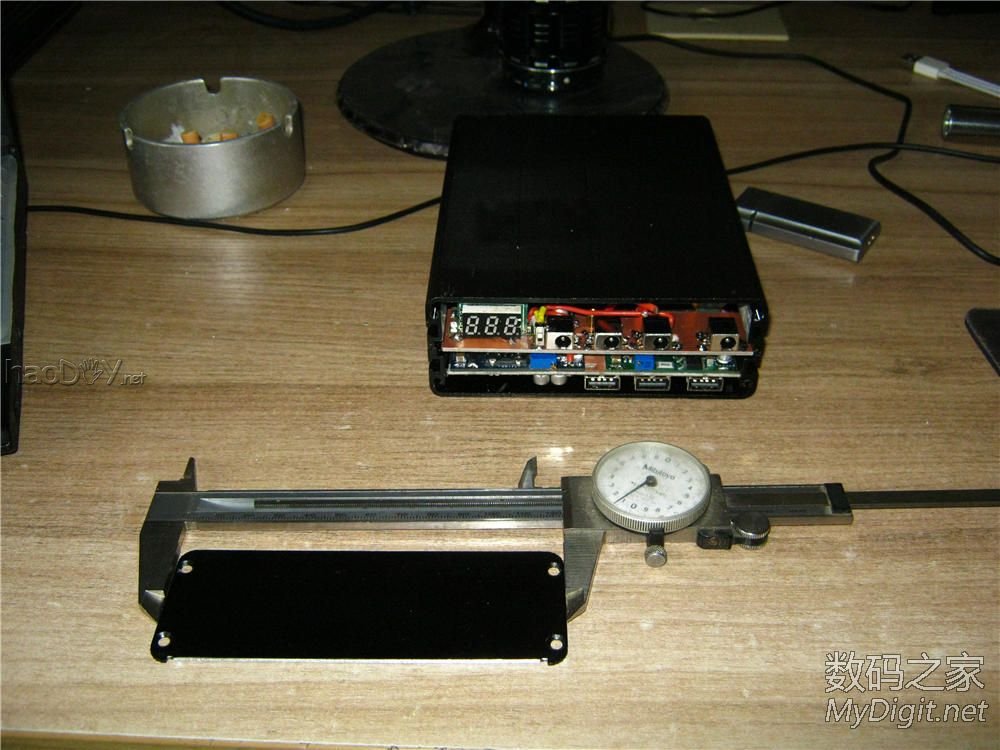

对比下大小

准备开干了，先把电压弄均衡了
XX牌 54600mah 多输出移不动电源完工！

内部用云母片绝缘

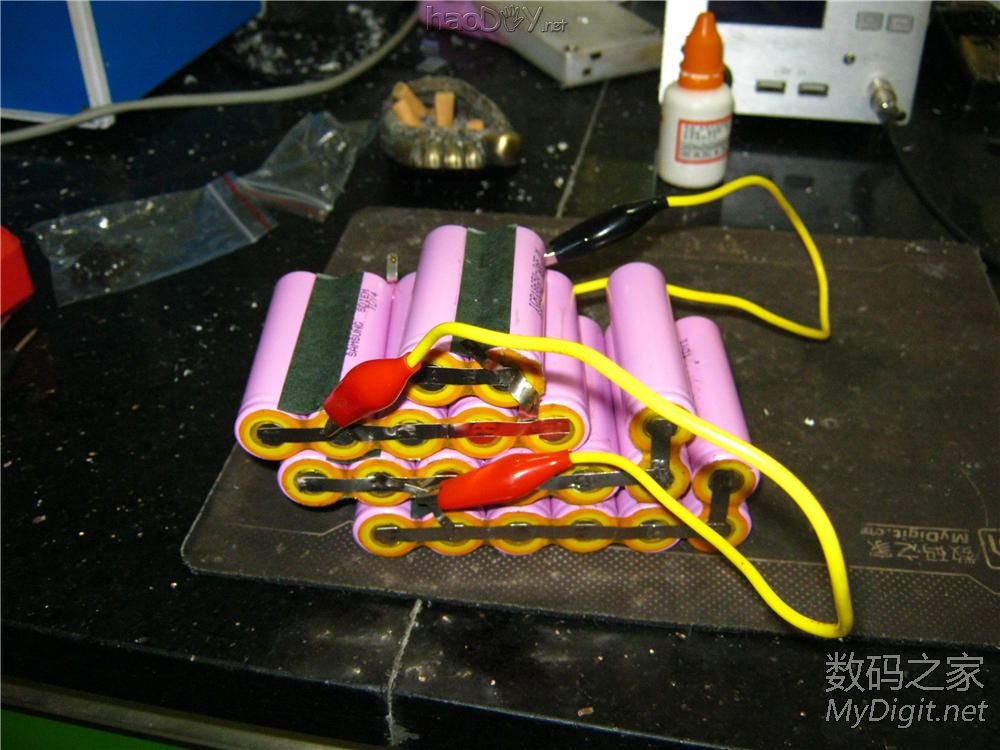

电池组队，哈哈

壳子窄了些，把PCB板槽弄掉，两边都弄了，最后发现另一壳没留PCB板的卡槽 XX牌 54600mah 多输出移不动电源完工！

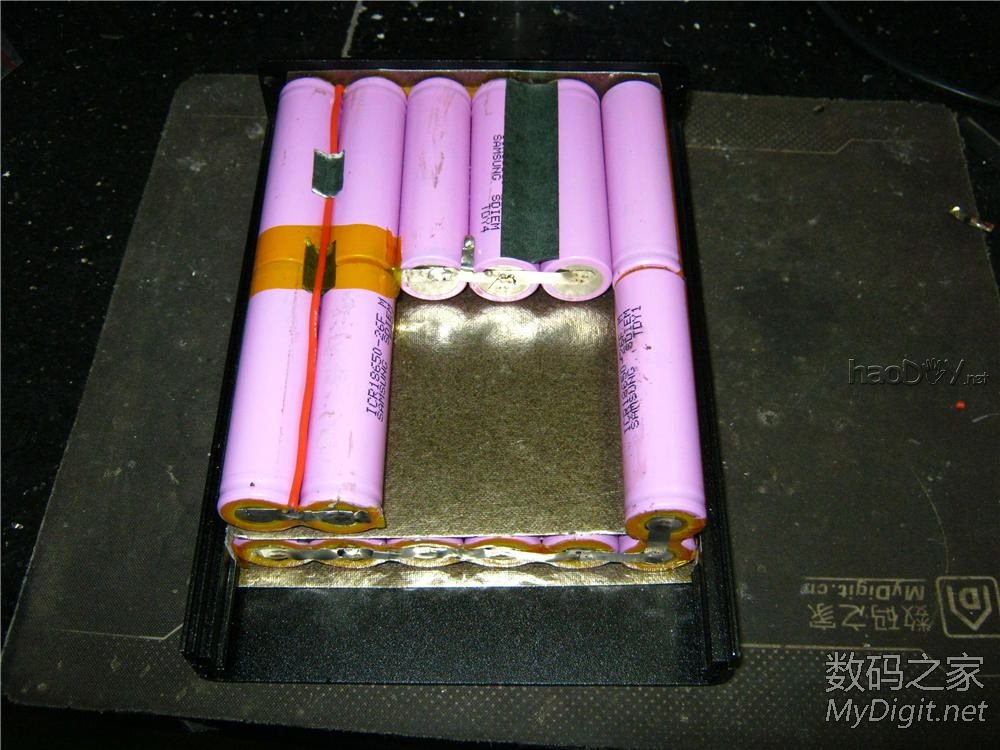

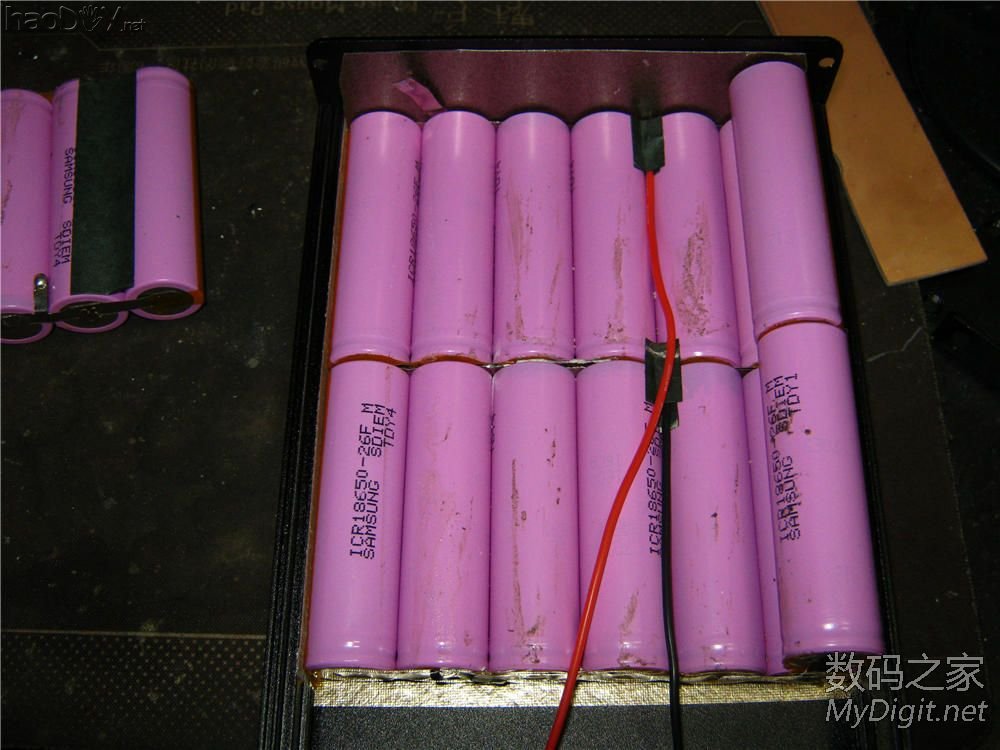

装上组好队的电池

这么多电池，就怕BOOM啊
XX牌 54600mah 多输出移不动电源完工！

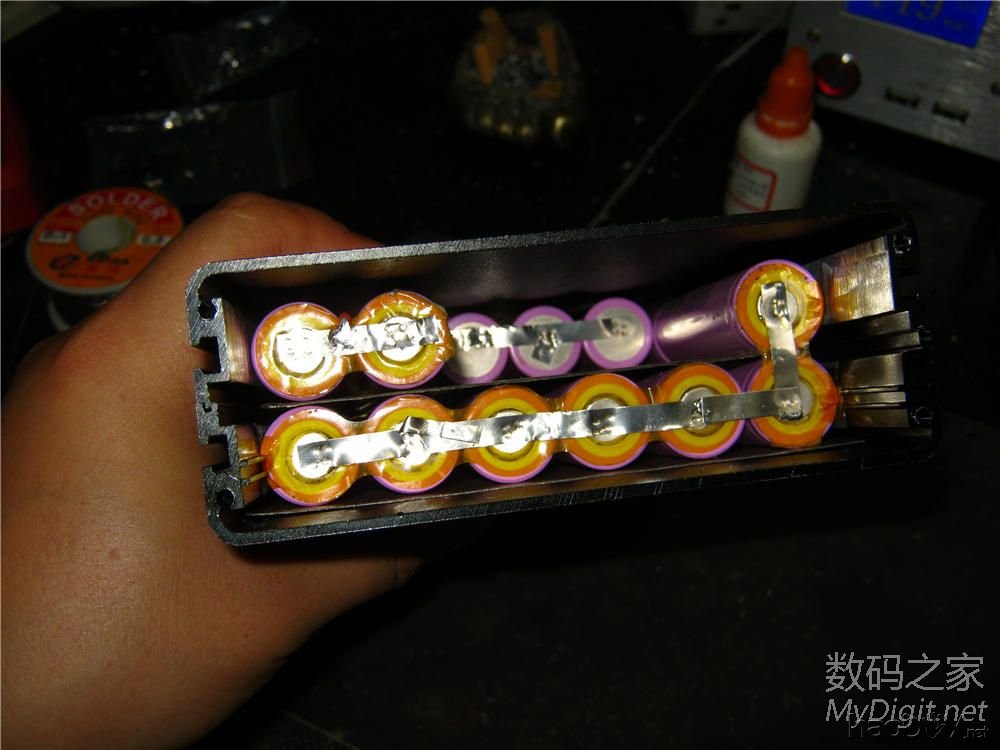

接好平衡电压的线

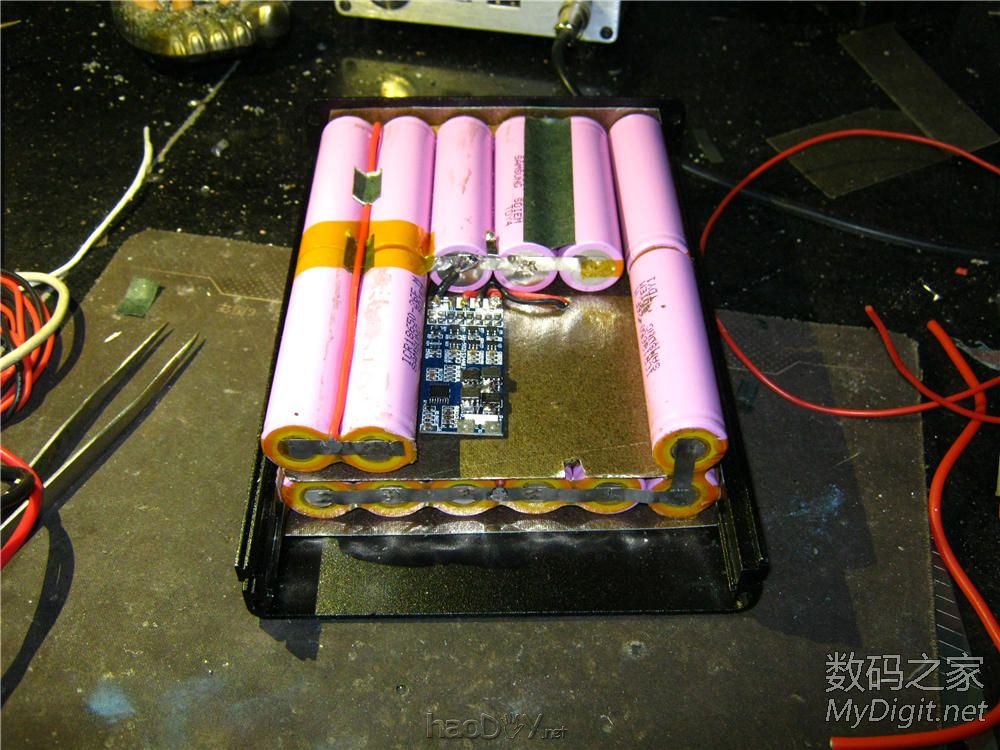

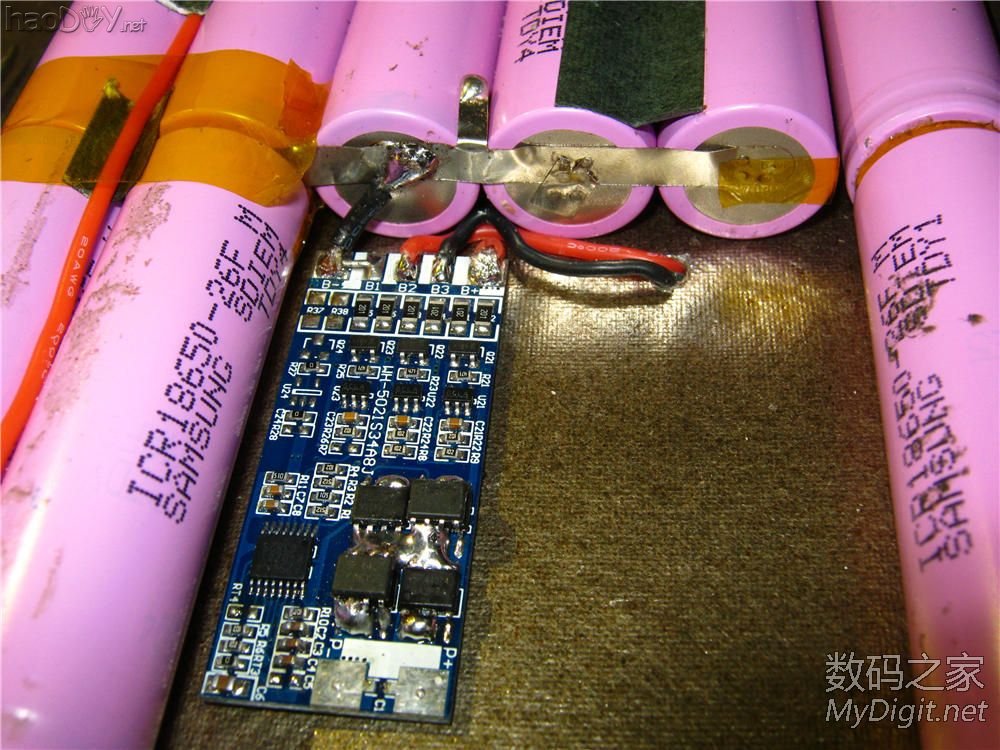

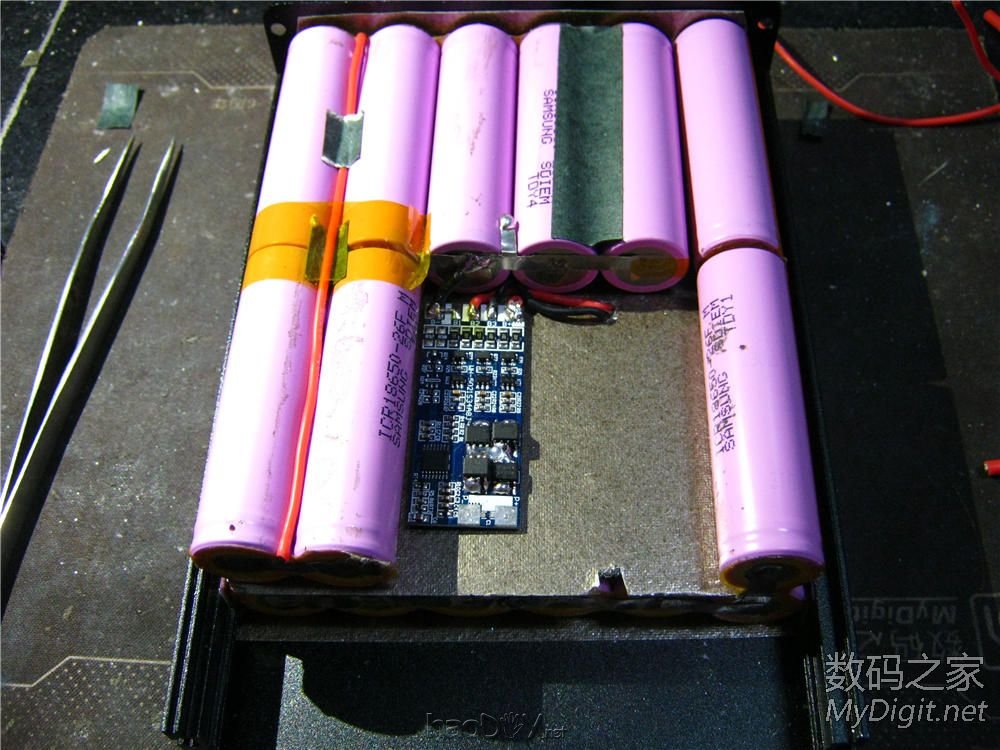

装好保护板

近看看，我加了两颗MOS扩流
XX牌 54600mah 多输出移不动电源完工！

看到PCB卡槽了没，就那一个了，本来上壳留个装板子的。。。
XX牌 54600mah 多输出移不动电源完工！

下面是村田模块，改低了输入电压，输出改为5.25V，USB用超短的，板子不好弄，就不过孔了
本想用雕刻机弄板的，太费时间了，手动快些
XX牌 54600mah 多输出移不动电源完工！

焊上USB头，距离不太一样，没事，壳子一个一个量
XX牌 54600mah 多输出移不动电源完工！

装上试试，还不错！

还有几个模块，上下面
XX牌 54600mah 多输出移不动电源完工！

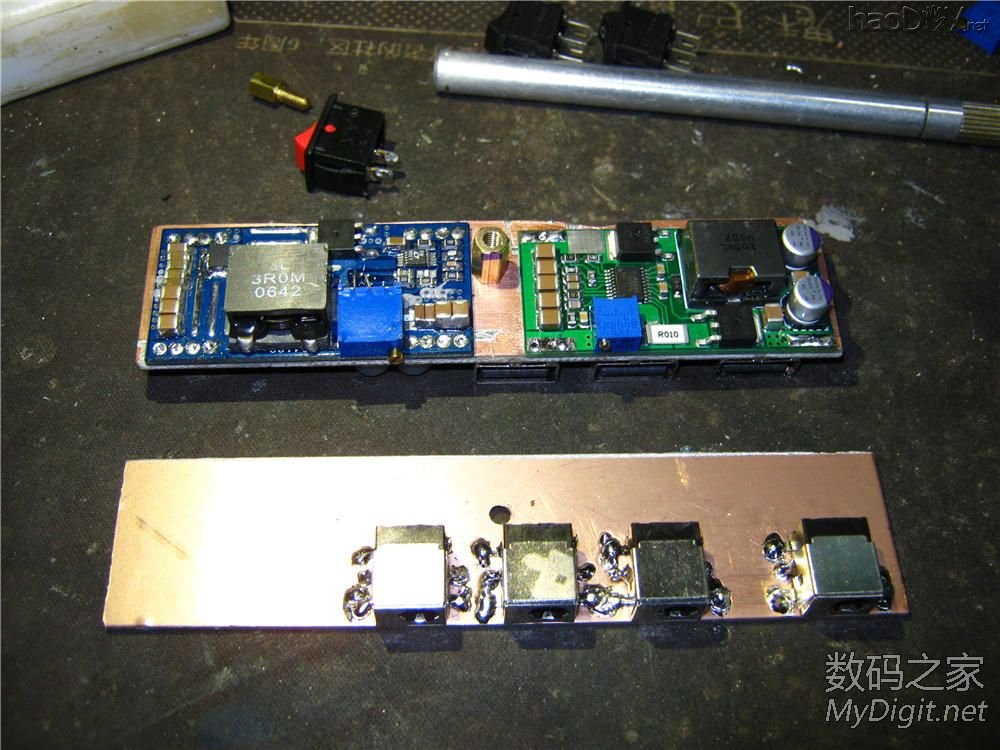

刻板，焊板。左边的1871板子是空板自己焊的元件，右边是YZX的降压板（觉得有点亏，用村田模块就好了）
XX牌 54600mah 多输出移不动电源完工！

装上再试试

USB正极加锡

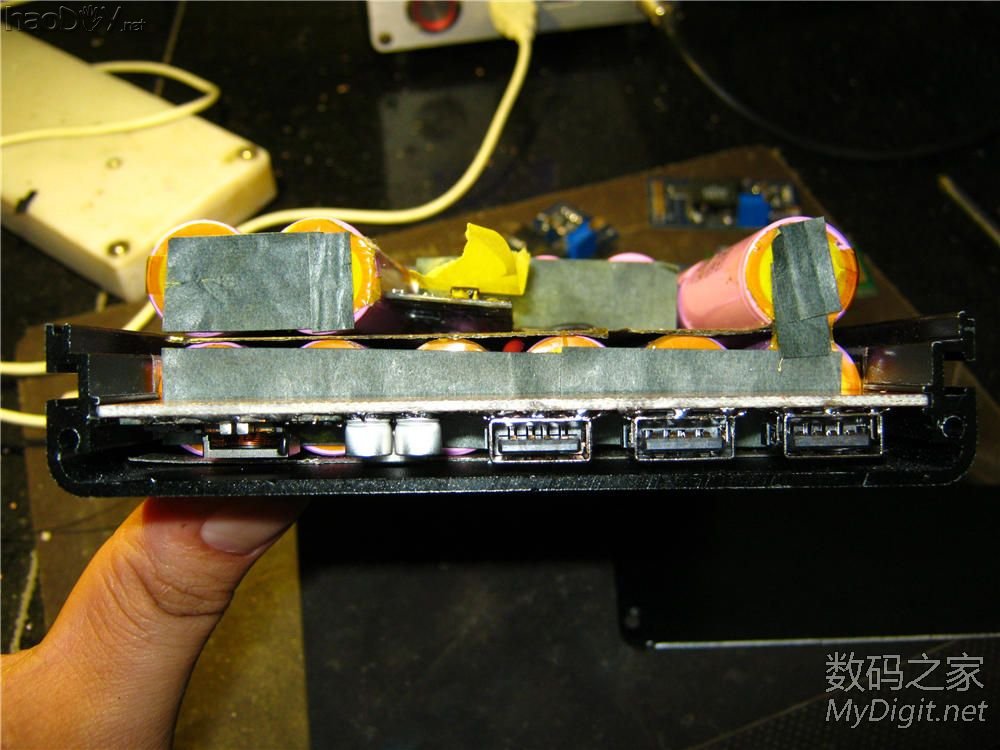

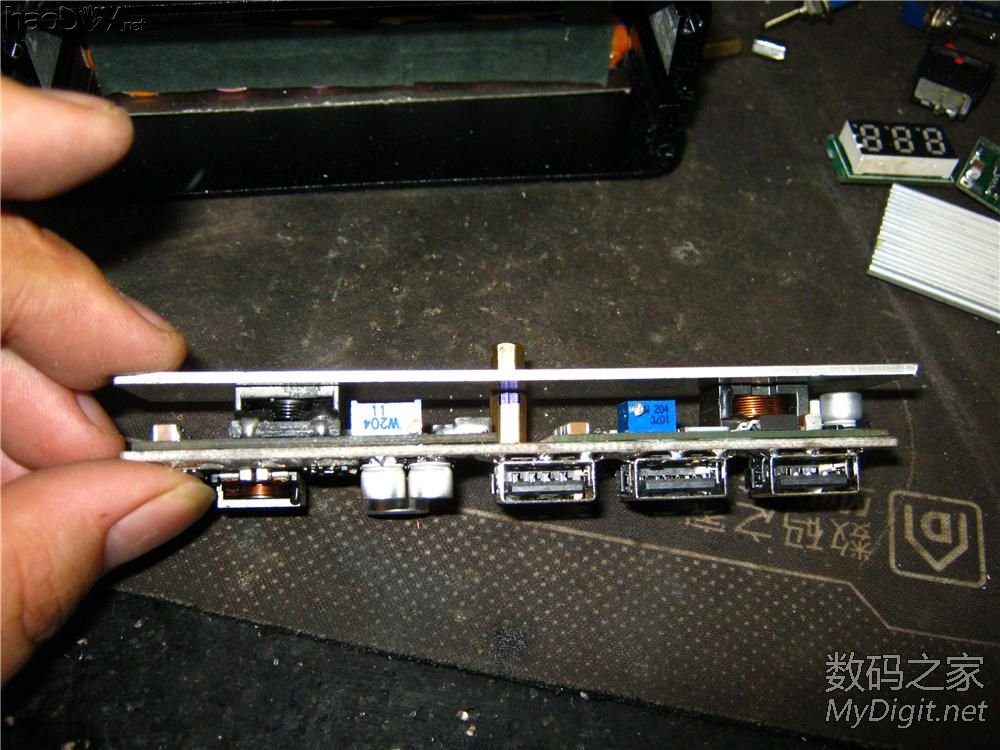

由于上壳没有固定PCB的地方了，所以打算叠板，顺便用铝基板可以散热
从下面的板子打孔固定
XX牌 54600mah 多输出移不动电源完工！

铜柱磨掉了些，刚刚好压着电感
XX牌 54600mah 多输出移不动电源完工！

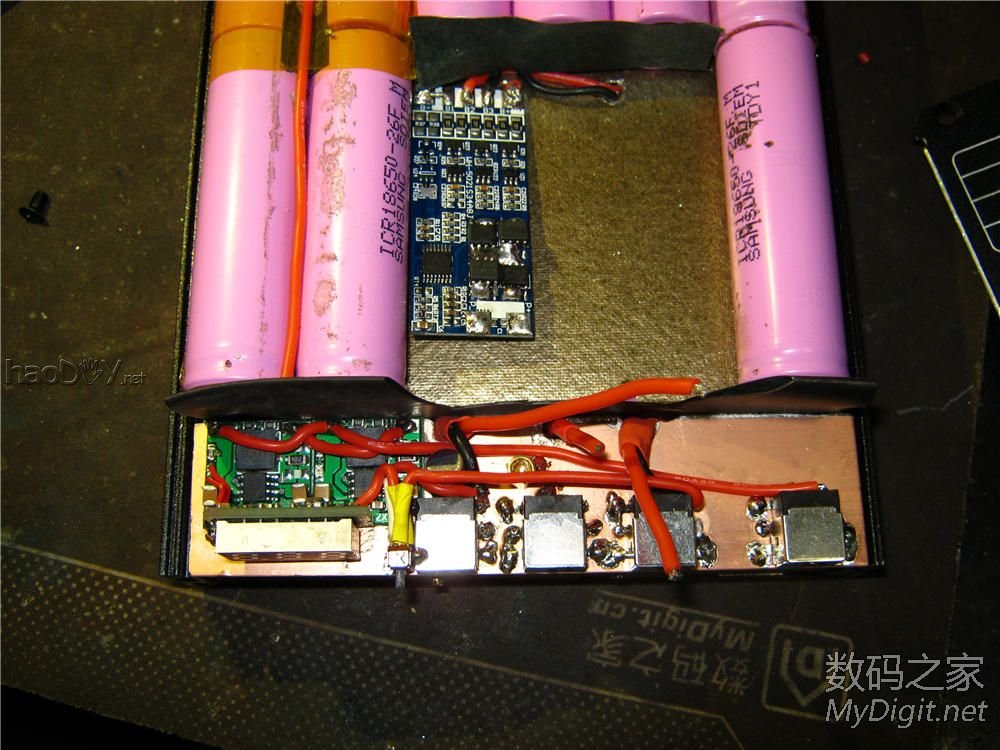

焊上DC口，为了防止插错，充电隔远些
XX牌 54600mah 多输出移不动电源完工！

DC口从左到右：升压-电池直接输出-降压-充电
XX牌 54600mah 多输出移不动电源完工！

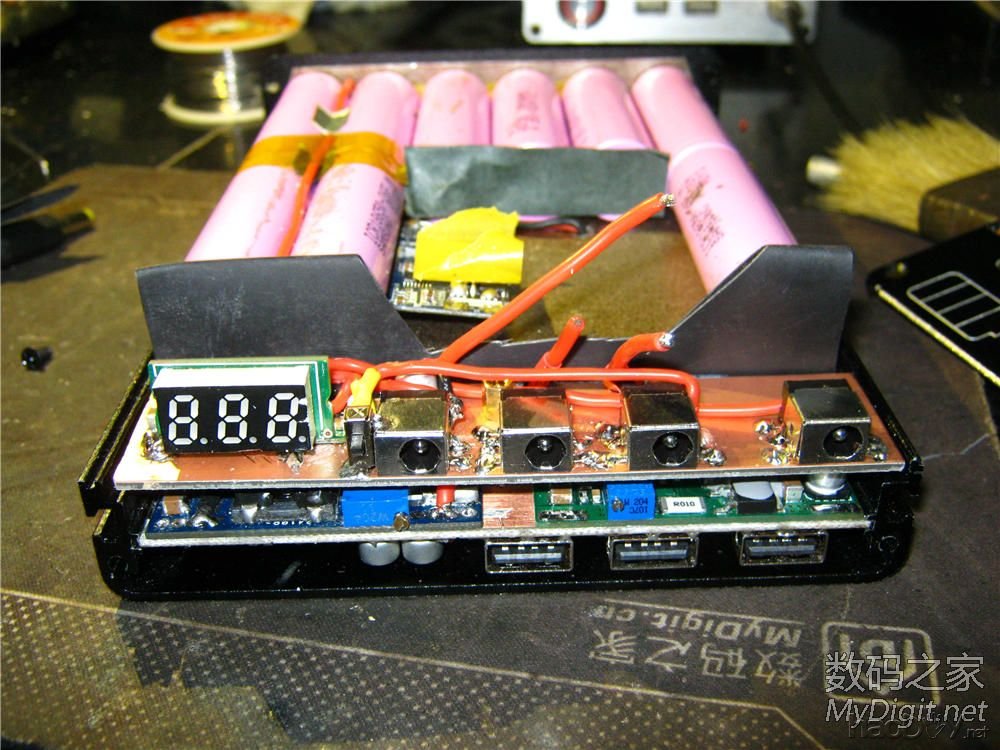

装上充电板和表头，过程没拍，头都大了，我是做一步想一步的 XX牌 54600mah 多输出移不动电源完工！

差不多也就是这样子了，还差开关
XX牌 54600mah 多输出移不动电源完工！

[ 此帖被zjo007在2014-07-15 20:35重新编辑 ]

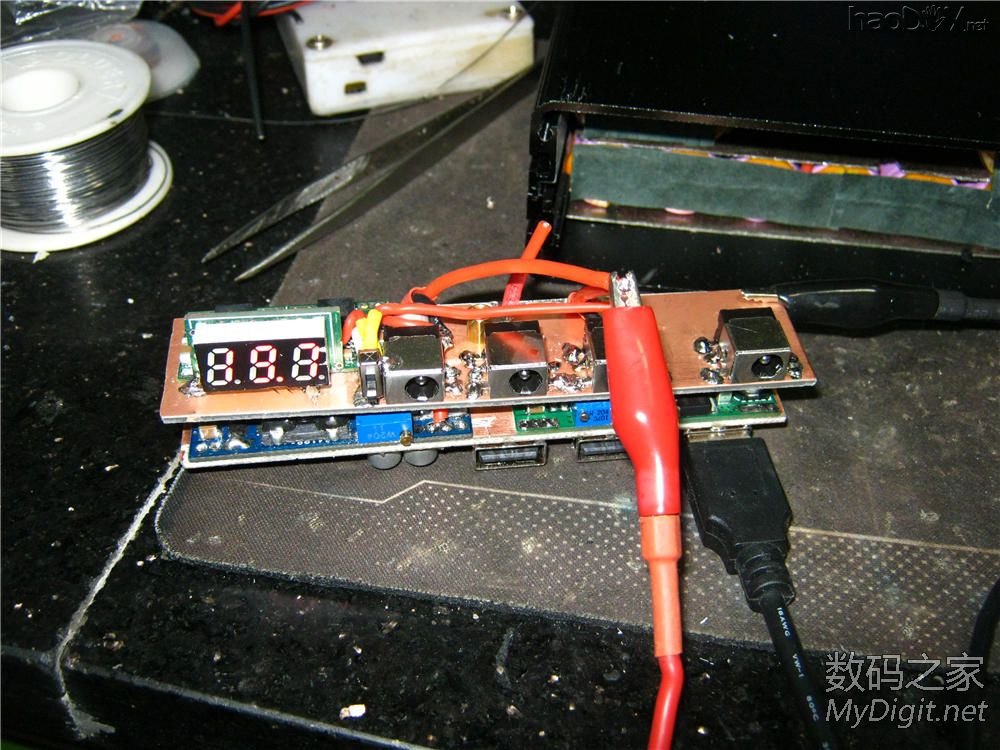

差不多了就试板，正常，电压表右边的小开关是转换电压的（降压-升压，电压显示）

试试

开始做面板

先用垃圾PCB做个试试（铝板只有一块，错了就浪费了）
XX牌 54600mah 多输出移不动电源完工！

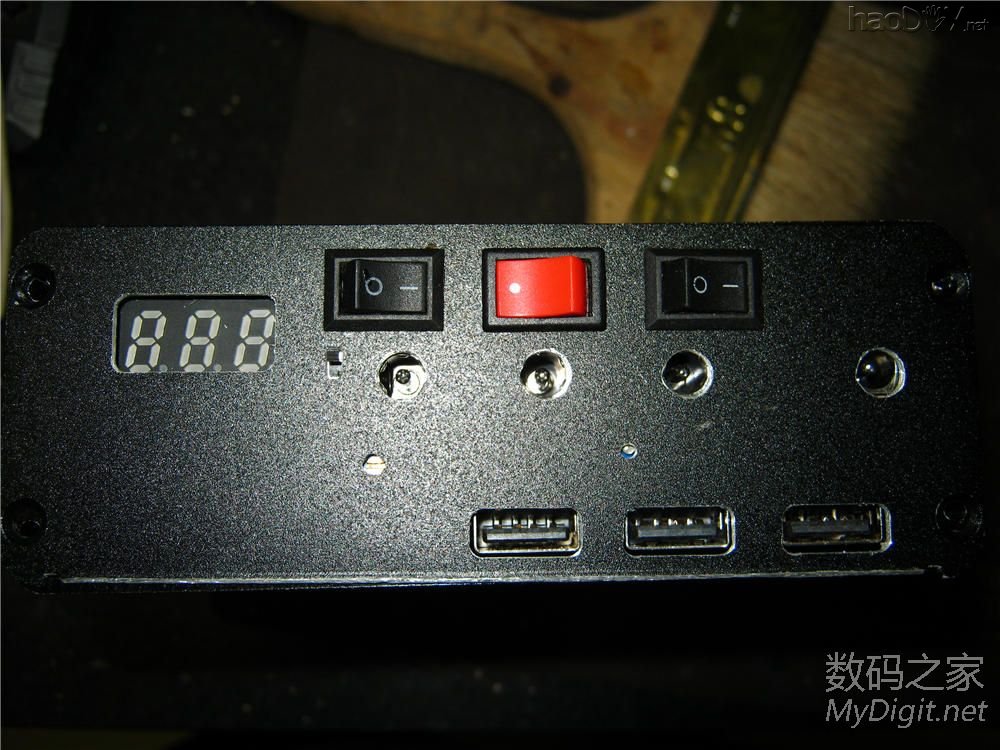

搞定

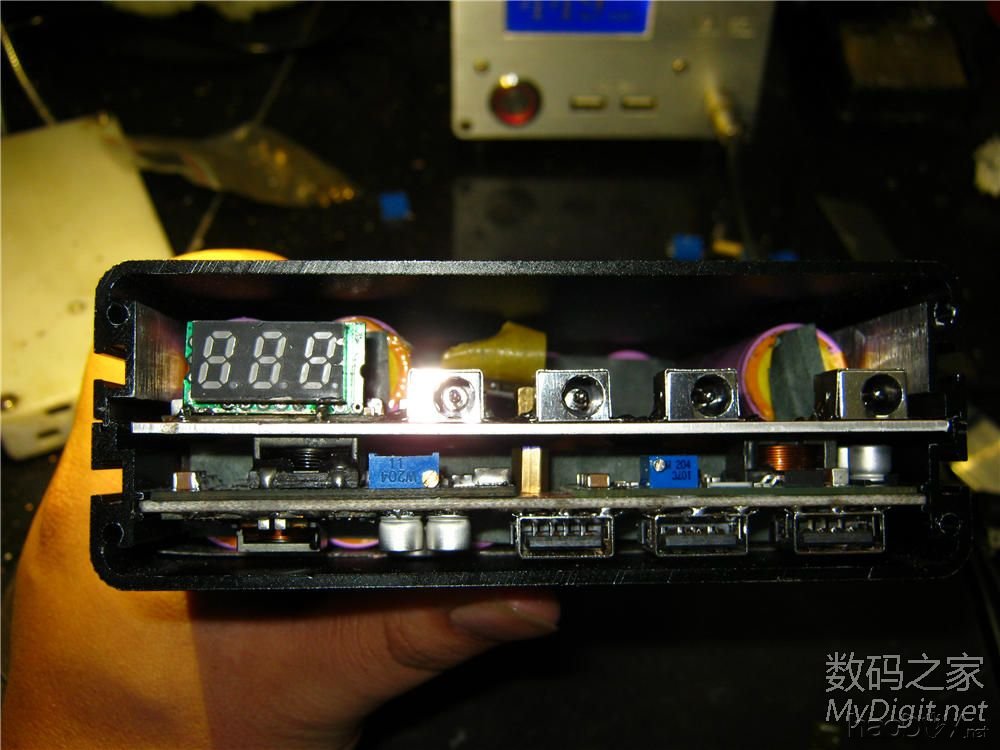

试位置，还好是试板，要不然浪费铝板了，电压显示切换键计算错了，充电DC口偏了
XX牌 54600mah 多输出移不动电源完工！

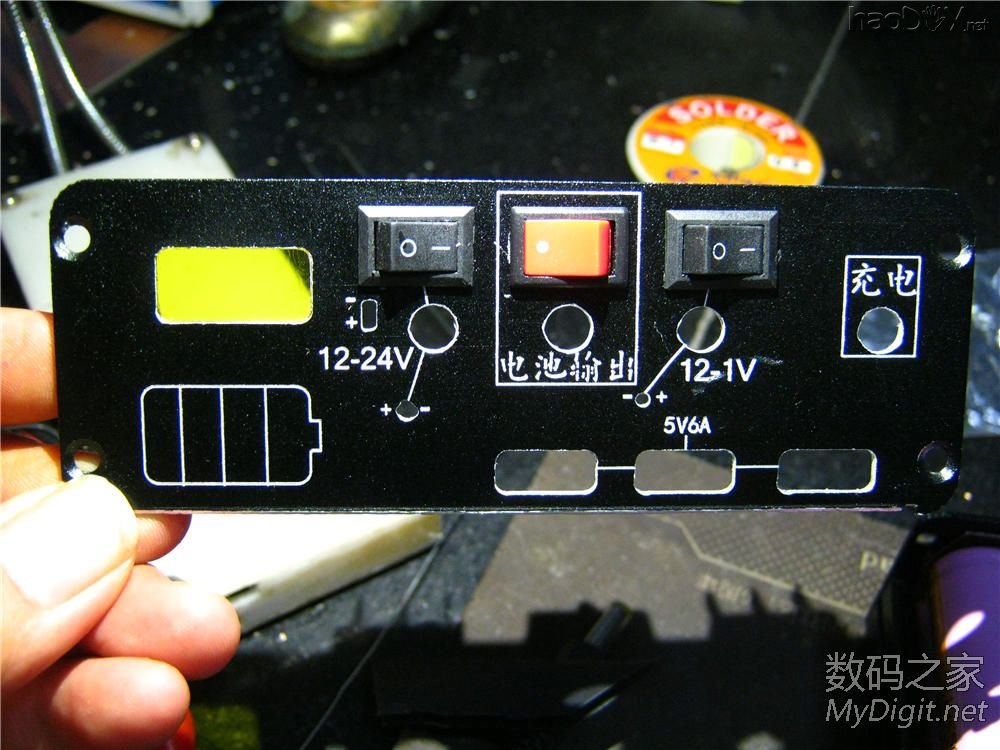

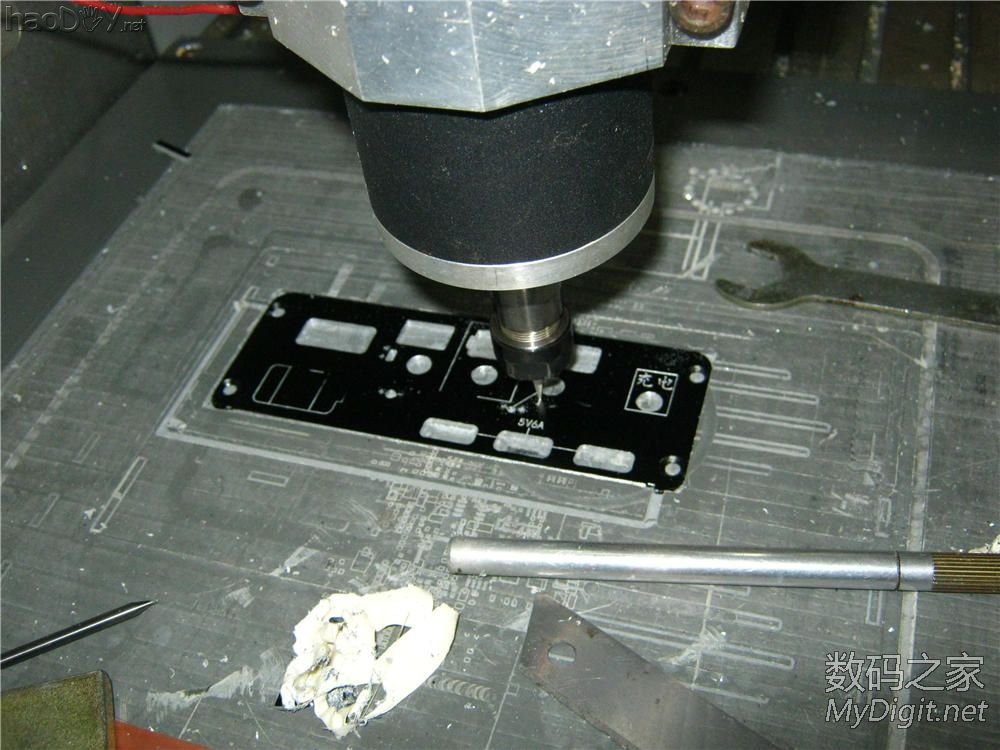

改改后马上用铝板搞，差不多吧
XX牌 54600mah 多输出移不动电源完工！

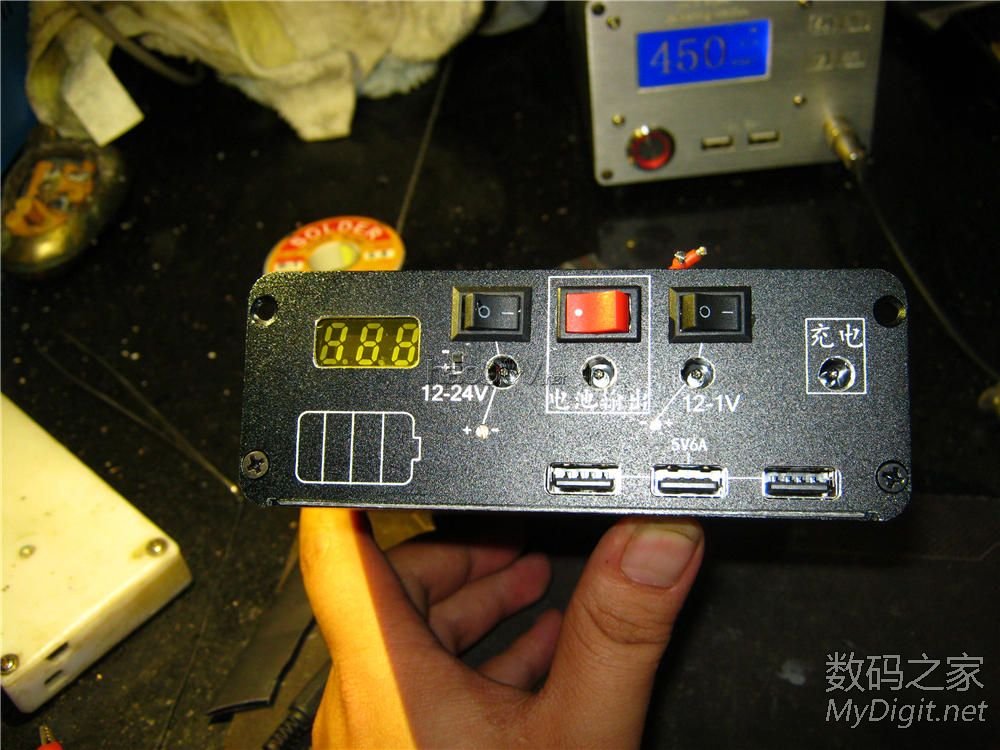

装上开关，还行

面板好像单调了些，弄些花样吧
XX牌 54600mah 多输出移不动电源完工！

一般般，不算太丑

电压表显示框弄个亚克力档板。刚刚好
XX牌 54600mah 多输出移不动电源完工！

红色数码管太亮，黄色高温胶弄弄
XX牌 54600mah 多输出移不动电源完工！

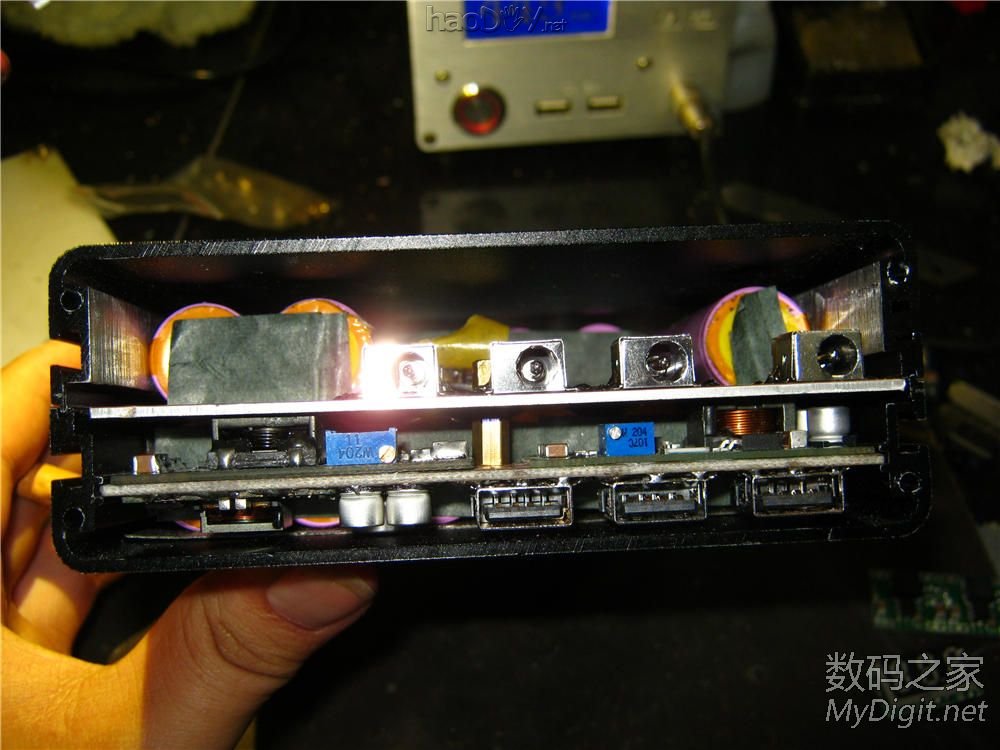

再检查下，准备装壳焊线了了
XX牌 54600mah 多输出移不动电源完工！

对了，充电指示灯放在数码管左边，正好用亚克力透出去光
XX牌 54600mah 多输出移不动电源完工！

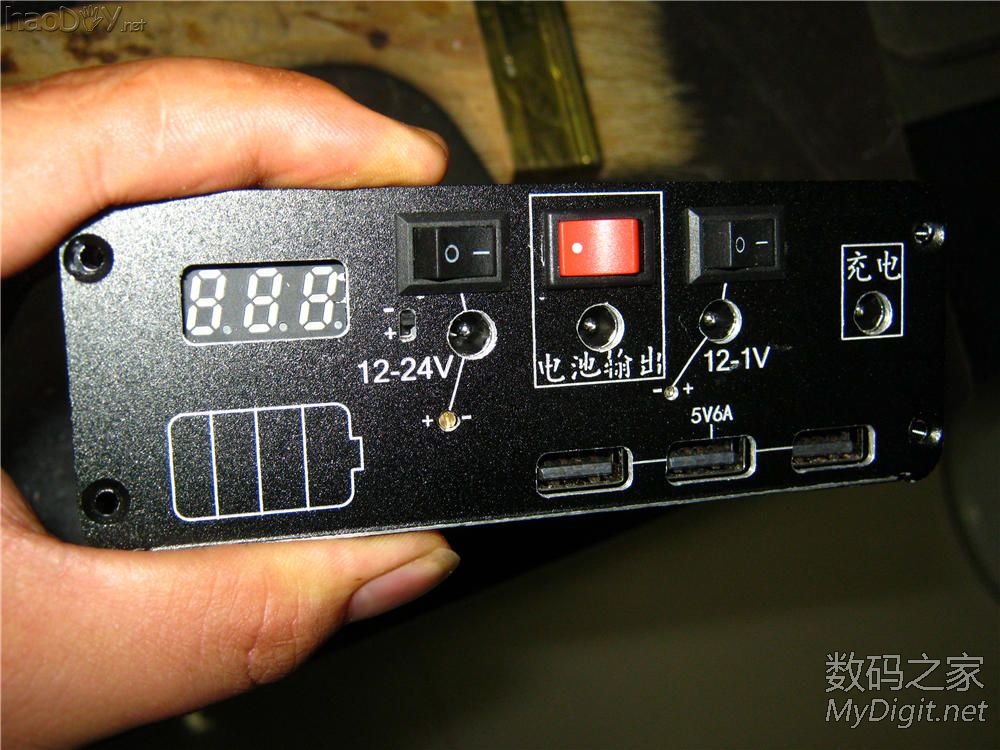

装上，还行
