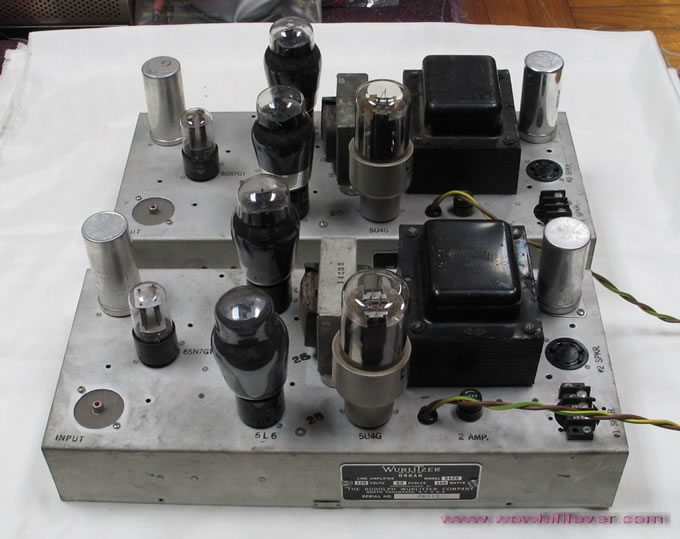

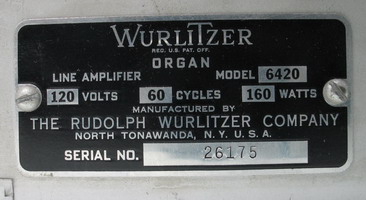

Rudolph Wurlitzer Company 通常簡稱為 Wurlitzer ，是一家美國公司，歷史攸久，始於 1831 年，原生產弦樂、木管、銅管樂器、電子鋼琴和自動點唱機 ----- 等， Wurlitzer model 6420 擴音機約是 1947 年開始製造 圖 (1) , 圖 (2) ，原安裝在電風琴 organ 擴音系統中與 Jensen A-12 勵磁喇叭配合使用。那麼，與 hi fi 發燒友有何關係？本文正是探討這機值得我們注意的特點，並從其中學得點點好聲條件的端倪。

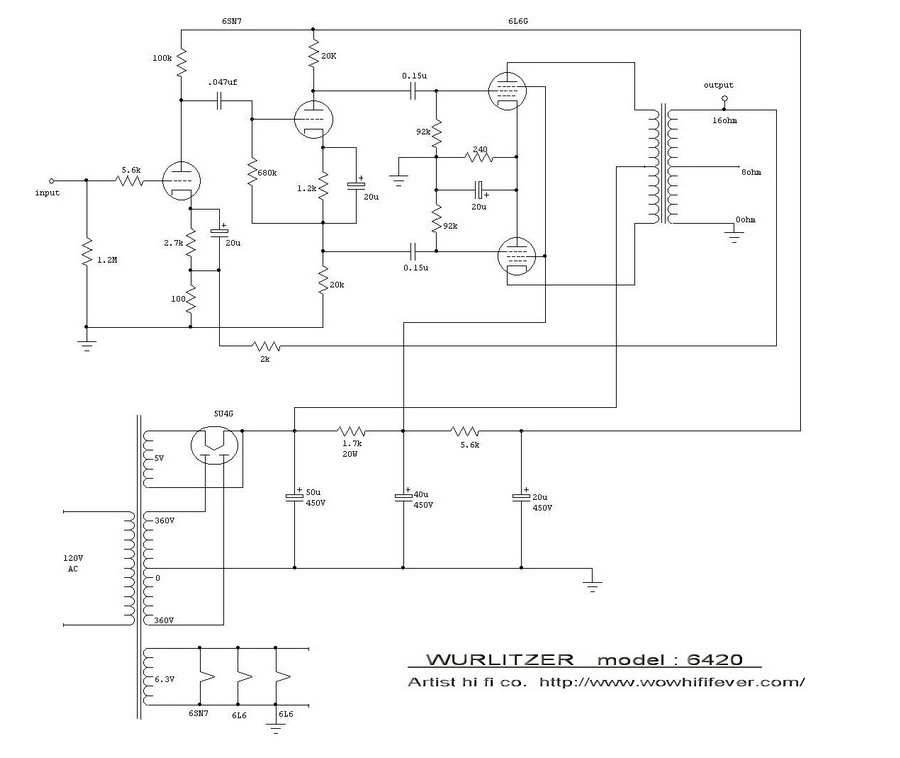

　　Wurlitzer 暫時仍未被列入 hi fi 發燒的機種，當時祇是為電風琴音頻放大之用而製造，至於維修保養不是大眾市民關心的問題，線路圖更不易落在民間；筆者祇好看著機在零件和引線自行繪畫線路圖 圖 (3) 。 model ： 6420 的線路是很簡單，一只雙三極 6SN7 分作輸入增益放大和 “ 屏陰倒相 ” 之用，一對 6L 6 約有 18W 推挽輸出功率。在設計線路時，通常需要提供正偏壓於這屏陰倒相級的柵極，一種方式是從第一級放大的屏極直接交連至倒相級的柵極，可免去交連電容。另一方式就是本線路圖所示的，使用交連電容分隔兩級膽的直流；至於倒相級的偏壓就交由 680K 電阻從陰極引回少量正電壓到柵極，這稱為自給偏壓。後者的優點是可避免因第一級膽的屏極電壓若處於不穩定而影響分相級的偏壓；即使這 6SN7 在進入衰老時，其工作狀態都不至於太糟，這是很傳統又能保持較長時間穩定的線路，易於給初學者試製。

圖(6)

接地：

　　看機內底視 圖 (4) ，這機是採用單點星形接地的方式，各路地線殊途同歸同於一點，是容易避免因接地不宜而產生的交流 “ 啍 ” 聲。另一點值得學習的，就是每只膽的 6.3V 燈絲其中一點膽座的接腳是直接機殼；而電源變壓器 6.3V 燈絲的其中一點也是接上機殼；即是燈絲的一線是靠機殼傳導，另一線當然少不免電線啊，這樣的燈絲接地也是易達到好聲和可避免燈絲產生交流啍聲的好方法。

電阻：

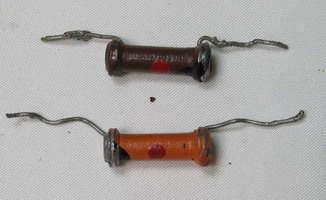

　　在美國古董膽機中，我們常見的多是 Allen Bradley 純碳電阻，簡稱 AB 電阻， AB 電阻約是 50 年中期才廣泛使用，至於 40 年的老機，我們可開眼界見識 “ 狗骨電阻 ”dog bone resitor ( 是美國人給予它的稱號 ) 圖 (5) ，在 RCA Victor 245 後級也有見 dog bone 的影?， dog bone 是最簡單的以顏色表示阻值，有些更沒有顯示其誤差範圍 ( 第四色環 ) ，事實上這老電阻可達 50% 的誤差， 圖 (6) 例子，電阻的主要底色是第一顯示數字，圖上電阻底色是棕色代表 “ 1 ” ，右邊黑點是 “ 0” ，中間圓點是第三色環 ( 紅色代表 2 ，即是後加兩個 0) ，數值就是 1k Ω。下圖電阻所 顯示的 就是 3k Ω。 dog bone resistor 是極度稀有而又的好聲電阻，比 AB 電阻?為爽朗，又因碳純度高的緣故，聲音表現十分淳和又自然，整體音質近似 AB 電阻。它是以陶瓷物料作為電阻支架，表面塗上薄薄的碳粉，以碳粉稀薄的程度來決定電阻值，因此不易造到 5% 或以下的誤差。

圖(9)

負回輸：

　　是從輸出牛 16 Ω端取訊號經 2.2K 負回輸電阻回輸至 6SN7 第一級放大的陰極電阻 2.7K 和 100 Ω電阻的分流點，它衹有 3db 的負回輸量；比起 Mcintosh 或 Dynaco 所用超過 20db 的回輸量， Wurlitzer 就算為中庸至輕度了。因這機的增益不算太高，約 2v 輸入才可有滿度 18W 的輸出，在設計時不宜採用更高的負回輸，以免影響其增益。

動手術：

　　我們明白 Wurlitzer 後級，原始不是為 hi fi 而製造，所以並沒有為方便 hi fi 友而設的輸入和輸出接線座。輸入端是 4 pin 插座，訊號輸入和電源輸入分別共同使用這 4 pin 插座 圖 (7) ， 圖 (8) 是連接線。輸出端有兩個 8pin 插座，是連接兩個喇叭音圈 ( 有 8 Ω和 16 Ω選擇 ) 同時連接喇叭的勵磁線圈。這喇叭輸出插座的第 (1) 和 (3)pin 是必須靠插內的接線來作導通接地，若不接通這兩點則擴音機不能工作。通常同在一 organ 內的一對喇叭，原來的一對，但卻又不是完全的一對，因為原配的勵磁線圈往往是一只 5000 Ω，另一只是 400 Ω。第 (7)pin 就是高壓供電予喇叭的勵磁線圈，第 (1)pin 是接地。這兩只喇叭因為同是供應單一聲道 organ 的擴音之用， 使 用時不必注重兩喇叭平衡的要求，那就是否隱藏了另外更高的校聲學問？它們分別經過 1k Ω和 1.7k Ω大電阻降壓 來分別驅動兩只喇叭的勵磁線圈。

　　我們欣賞 Wurlitzer 的後級是因為線路結構簡單，用料精良，若將它改為 hi fi 用途，就可將它供電部份簡化的使用，必須將電源變壓器次級的高壓中間抽頭 CT 接地，看已簡化的線路圖 圖 (3) ，這機原意是一台驅動兩個可接受不同聲的勵磁喇叭後級。左右聲道平 衡 是現今玩 hifi 必要的要求，坦白說：最好還是找到真正完全配對特性的喇叭，然後自行製造兩聲道平 衡 而又 高質素的膽電源來得更實際。

圖(12)

改換音頻插座：

　　為了方便現今的使用，喇叭接線座是必要改換，當然選擇好聲的喇叭接線座同樣是大前提，看 圖 (9) 所採用的是錫水表層的喇叭接線座，跟 Marantz 和 Mcintosh 所用的相近。

　　筆者找來珍藏多年的古老錫水 RCA 插座 圖 (10) ，它原設計是直接銲上主機底板上的，所以沒有螺絲安裝設備，我們可用一件有銅膜的線路板，裁剪約 4c m × 4c m ，然後在這小線路板上鑽了 8m m 小圓孔 ，就可直接將這 RCA 插座銲上線路板上得以穩固 圖 (11) 。

換交連電容：

　　50 年或以前的蠟質電容漏電率極高，而且很不穩定 圖 (12) ，建議用 Sprague Black Beauty 0.15uf 1000V 取代， Black Beauty 聲音比較中性兼音樂感好， new old stock 雖然是不可多得，也祇好割愛 (责任编辑：admin)
