第一次做胆,初哥的和田茂胆前装机了,先选择机箱,寻觅了很长时间都找不到合心水的机箱,最后把目光投向丽特的DIY全铝香港机箱  开工了 定位 前面板决定水平设置1.功能选择,2.开关,3.音量,,先整个机壳安装好,然后钻孔定位   加工的情形
  加工的旋钮及机箱脚座......机箱脚座采用PVC材料  组装来看下!比较满意............  音源选择板 深圳华毅黄老邪的PPC双面板套件，配有延时电路，非常适合做胆机的信号转换板，配备小日的精密继电器  电源板和主板已组装半年，只小试几次，感觉音质效果比较中性，己裸奔了大半年，正想邦她安个家

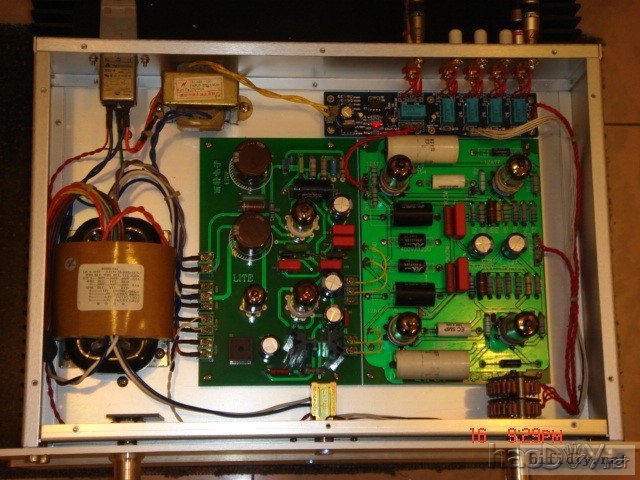

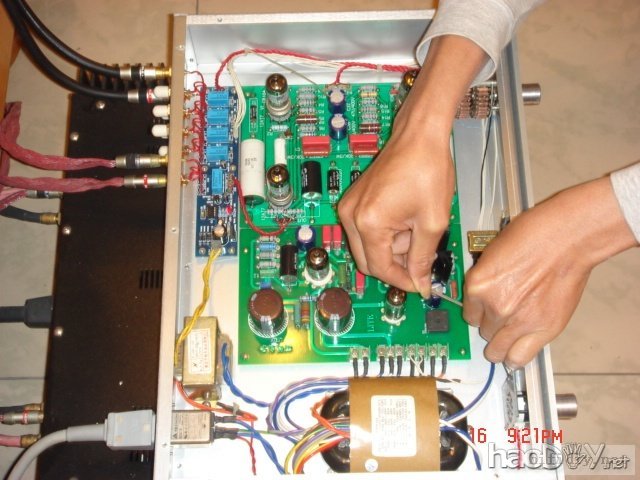

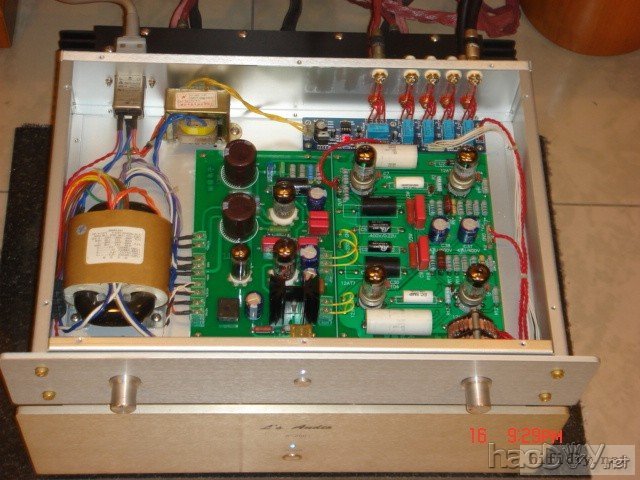

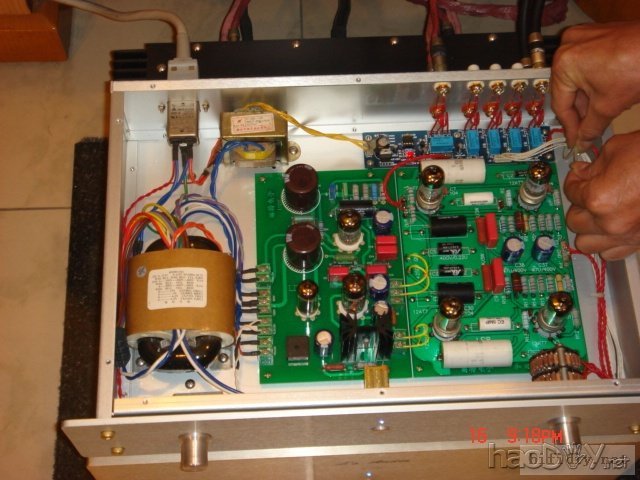

 电路板安装  购买电源变压器时,没有找到合适的, 丽特的R型变压器,输入:110V+110V, 输出:400V-360V-300V-0-300V-360V-400V . 0-15V . 6.3V-0-6.3 0-5V 刚好差6Z4灯丝电源,后来在坛子里找了一个6.3V灯丝牛,接上6Z4灯丝,带载后电压降至4.7V,仔细看一下,原来输出才0.2A,只好坪一个牛来改绕   #p#分页标题#e#

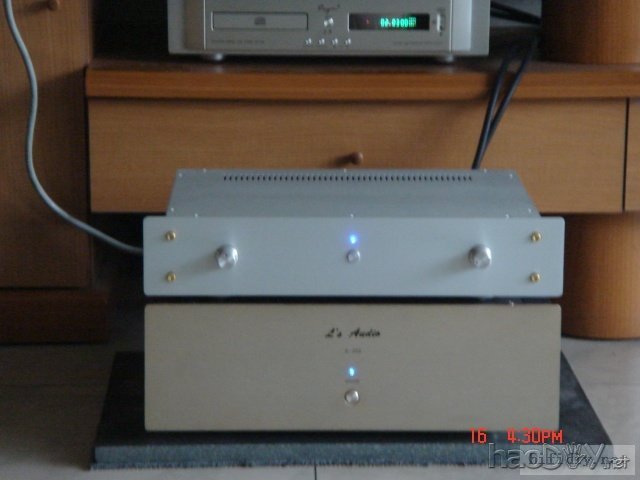

上图庆祝

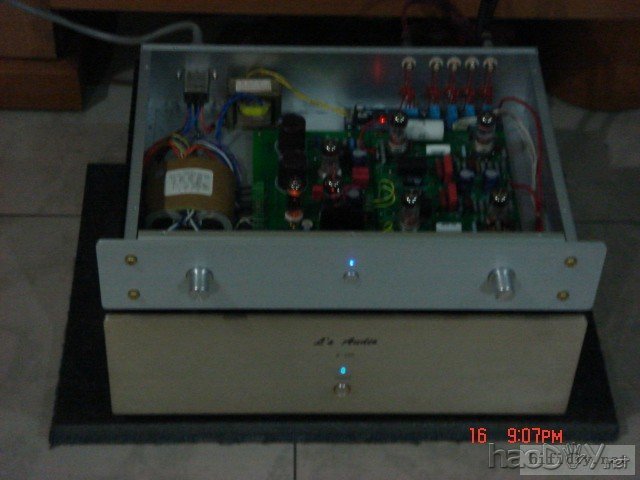

 通电堡机
  这次胆前装机, 也是抱着一股对音响的热爱和对电子管的好奇心才做出这个作品, 只要是第一次, 没有基础, 只能尝试一下用现成的丽特线路板来制作本前级，以后要学做搭棚了。 在DIY制作中，我一直以来就认为，如果在机内的各种接线顺畅有条理，给人的视觉和听觉上有一种给人舒服的感觉。我不喜欢在机内的接线乱七八糟杂乱无章，做音响器材，实际上是反映一个人对音响艺术的理解，反映出个人的风格及制作精神。好的电路必须有好的元件和合理装配工艺才能充分发挥电路的优点，尽可能地减少噪声与失真，从信号输入端至选择开关, 整机的接线还算比较顺畅。 多谢大家 这次胆前由设计到制作,确实也下了一番功夫,无论加工面板，底板，旋钮，机箱脚座都用心去做,精工车制，追求工艺，追求美观，务求精准，安装摆位也再三推敲,所以选机箱选了很长一段时间。 至于胆机制作,我也是初哥一名,经验尚浅,不敢声张,但禁不住诱惑,乐此不疲,也从中得到乐趣，满足心痒，自从进了这论坛，真有中毒感,也在坛子里学到了很多很的知识和认识了很多同好,吸取别人的经验、借鉴别人的方法等,比如:本前级焊接完成后初试时有点高频自激，无心调校下去,后来检查原因，得到坛上兄弟指导,加装了滤高频电容，问题解决了，可谓好事多磨，有了比较满意的声音! 听感方面详细试听后再描述,祝新年快乐! 原理图   原版线路  6N2＋6n11和田茂氏线路图  斯巴克110仿和田茂氏前级线路图
