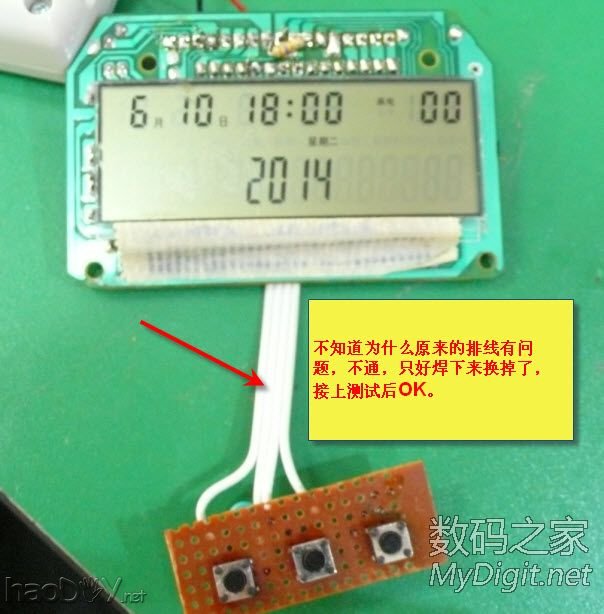

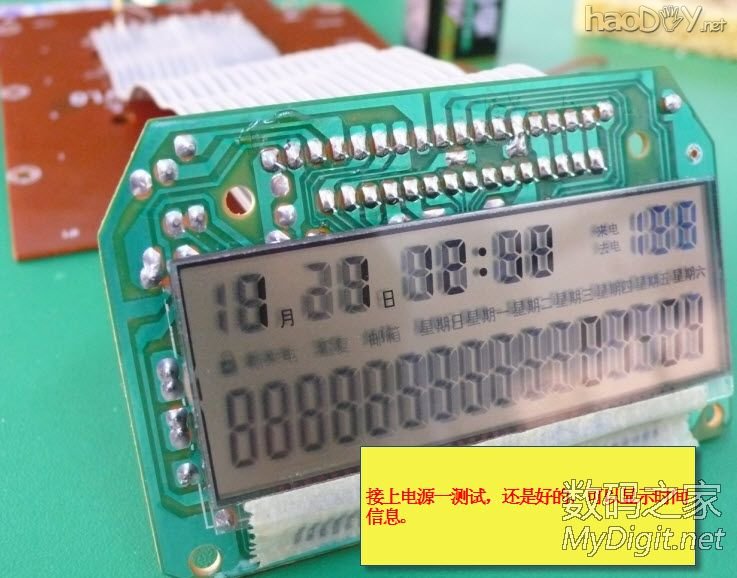

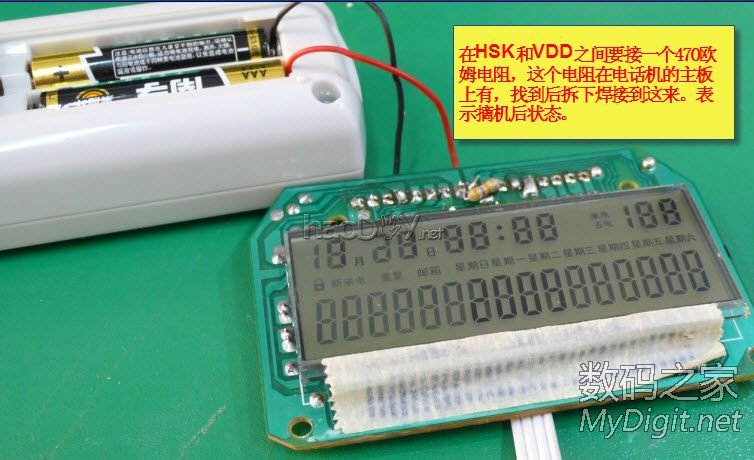

我手头一个TCL电话机，已经不能用了，但是液晶是好的，看到有坛友DIY了一个万年历，就是利用的这个模块。我也做了一个，效果不错的说哦。呵呵。为了让更多坛友了解电话机的CPU的管脚，我在最后给出了注释图。各种电话，可能定义的管脚电平不一样。另外注意，电话不能高于3V，太高的话，CPU发生紊乱，直接导致液晶全亮，或者全灭。可以用二极管降压。如果用锂电池就是考虑这个方法了。 为了保险起见，先通电试验一下是否可以使用！  查看排线，注意电源接脚，你的电话机可能跟我的不一样，接脚需要自己查看。  在VDD和HSK之间串接一个470的电阻，可能不同电话这个电阻不同，但是电阻都在主板上，可以焊下来使用。  用的微动开关，来自几个坏的秒表。结果连拆了好几个，竟然发现开关也有不好用的。  把开关焊接到洞洞板上，用剪刀剪一块洞洞板。  要找出正确的按钮对应 的线路引脚：  原来的排线好像有一层绝缘层，我割断后测试按钮的时候，发现不通，只好换掉了。焊接微动按钮的时候，注意把GND地线都依次焊接到三个按钮。可以定义同一侧的引脚为地端，然后飞线连接起来即可。  最后组装的结果！  最后的效果图亮相啦！呵呵，还不错吧！  秀一个背景图！电池我是直接焊接上去的。需要3V电池哦！电压高了不行！  ================== 常用管脚注释：  谢谢您的参观！其实电话机也有很多可玩的东西哦。只是现在很少家里安装这个了。呵呵。 另一位坛友的DIY：http://bbs.mydigit.cn/read.php?tid=1042131 (责任编辑：admin) |
