之前在网上看到有人做这个 但做工都......
于是我做了这个 ，用圆形木板叠放的主体 加上内置锂电 红外感应模块 自动变色的led micro usb充电 的隧道
功能：当有人靠近它时 所有的led都会亮起 然后开始缓慢变色 是个不错的装饰品
最大的遗憾是没录个视频（作品在学校获奖后就被“收藏”了）
材料： 木板 自动变色的led（X宝一大堆） 小锂电池（带保护板） 红外感应模块（带继电器的） 锂电充电板 稳压板（可以把电压稳到5v） 一个小盒子
两面镜子 单向膜 硅胶 白乳胶 强磁 摄像头底座

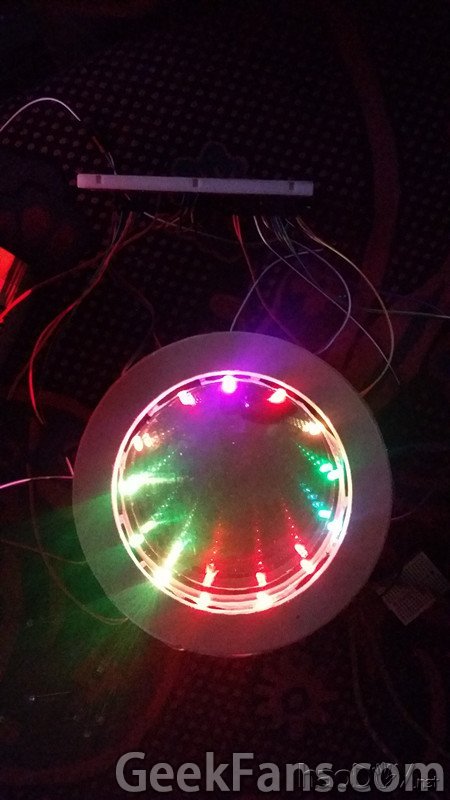

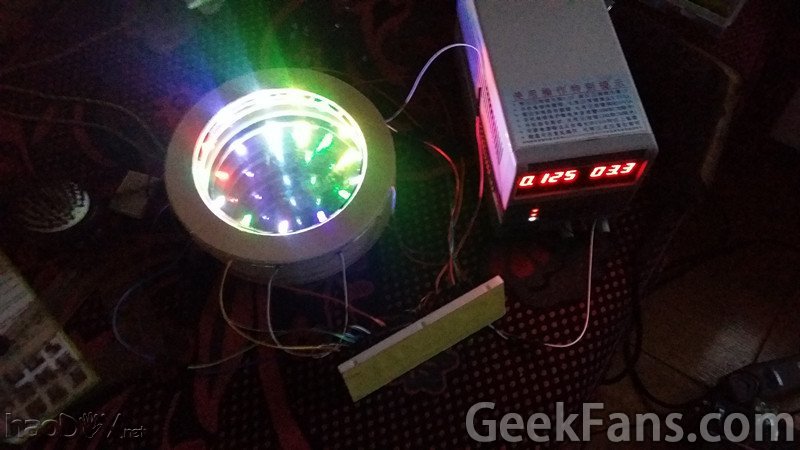

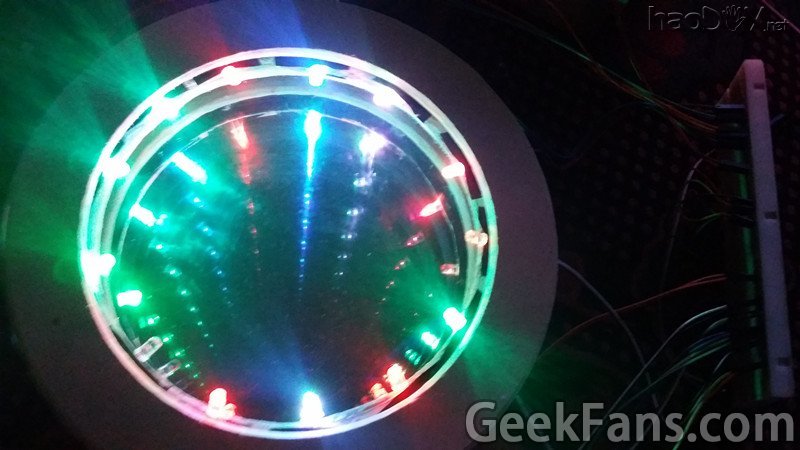

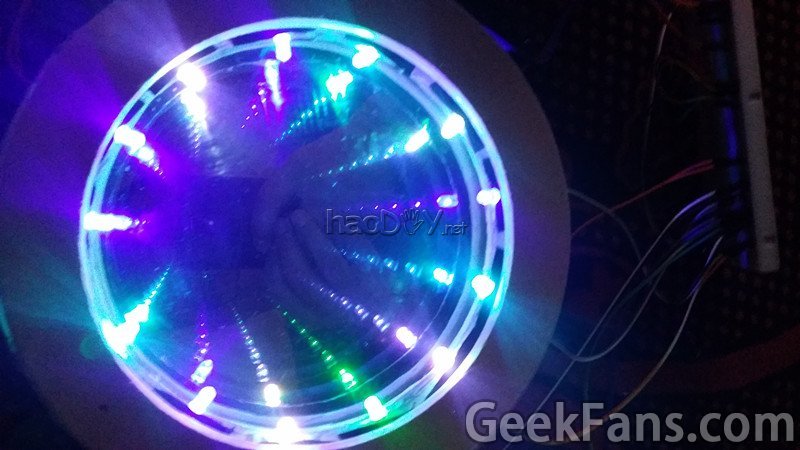

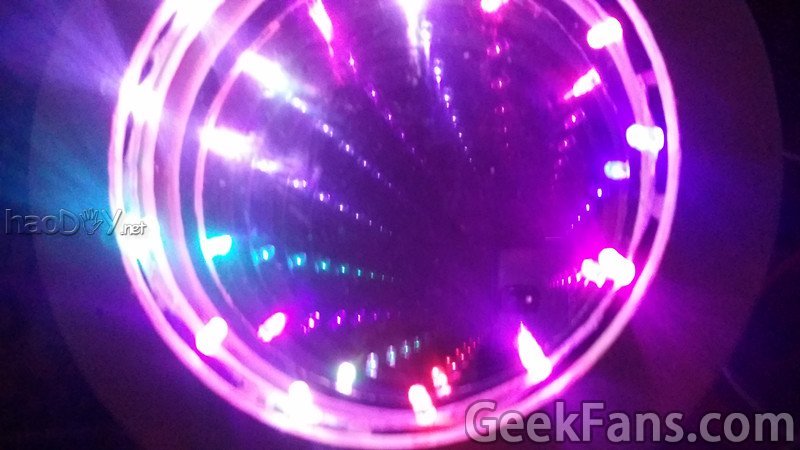

先上图：（这些照片都是测试时的照片 当时没给每个led加电阻 导致每个led分到的电流不一样 于是它们变色的速度不一样 所以五颜六色的 最终的颜色几乎是同时变的）

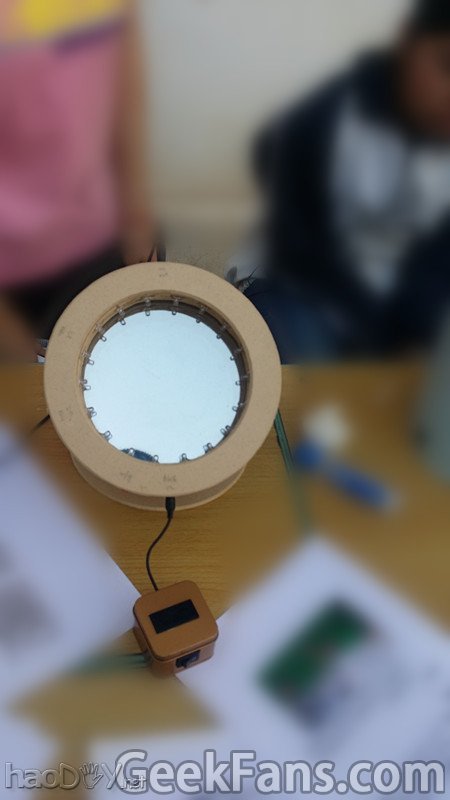

在学校展出时拍的唯一一张全家福

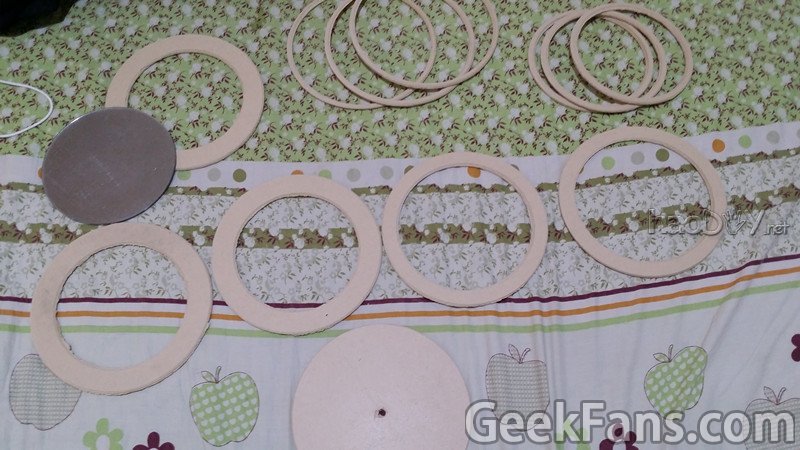

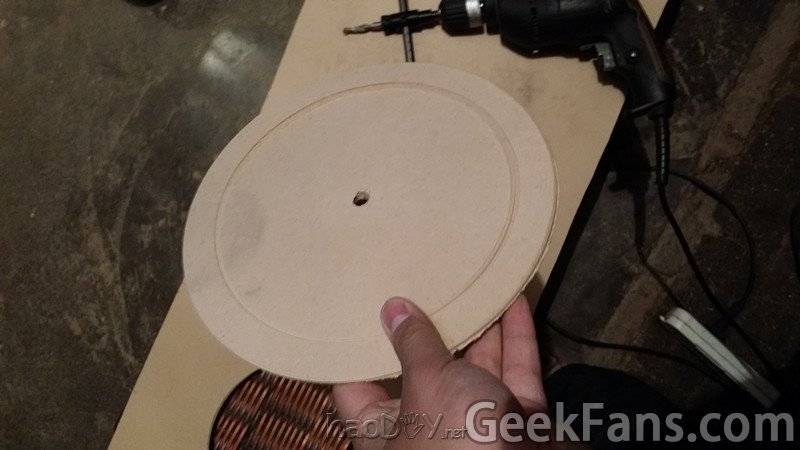

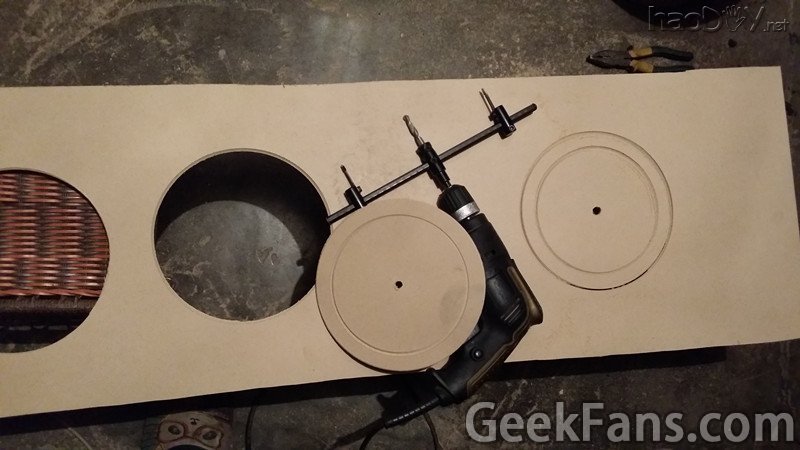

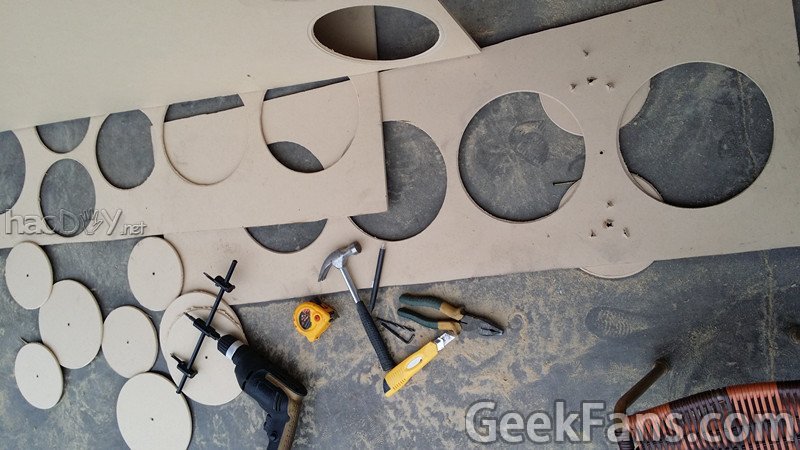

下面是主要步骤 先裁木板（我用的是木工开孔器） 裁很多圆形木板 还有很多圆环（具体就不细说了）

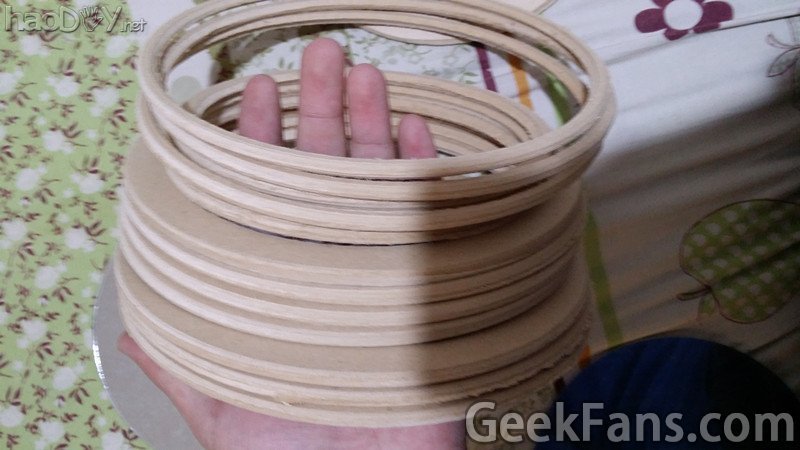

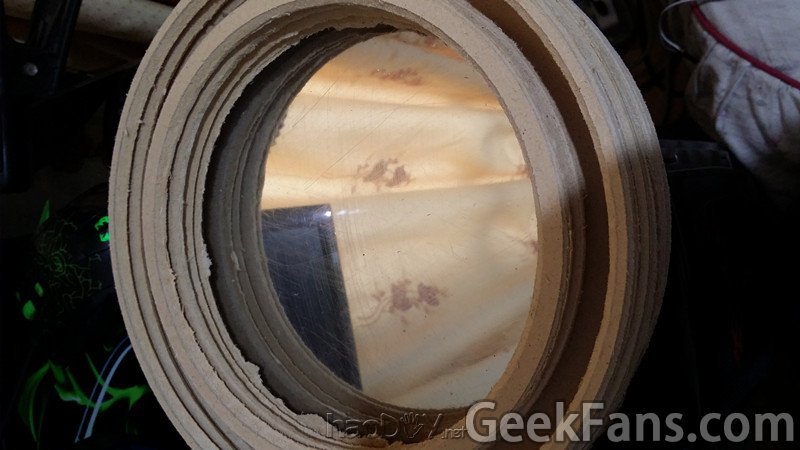

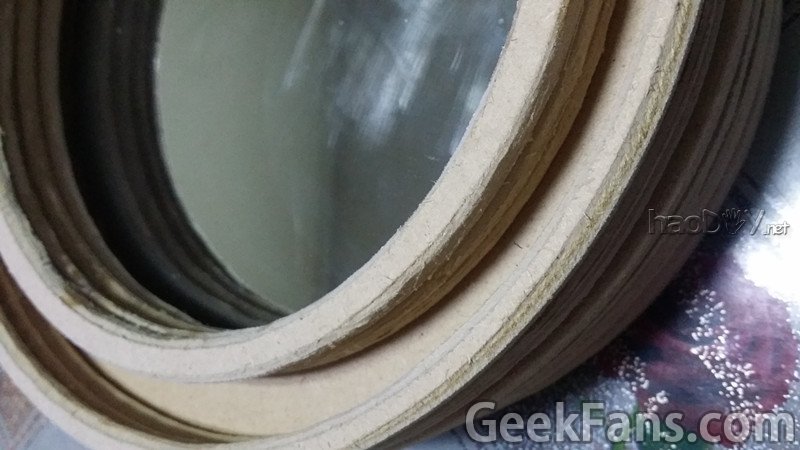

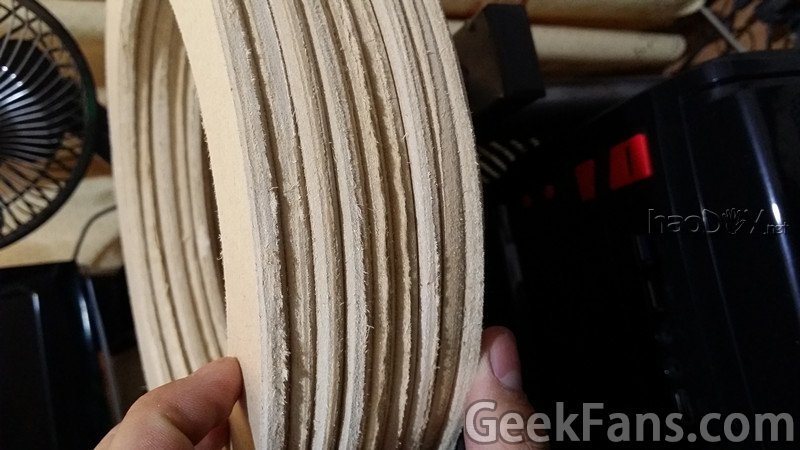

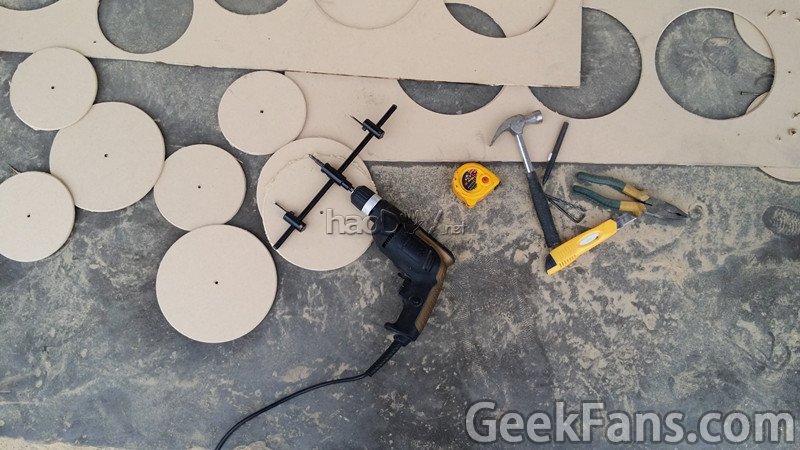

没打磨之前的照片

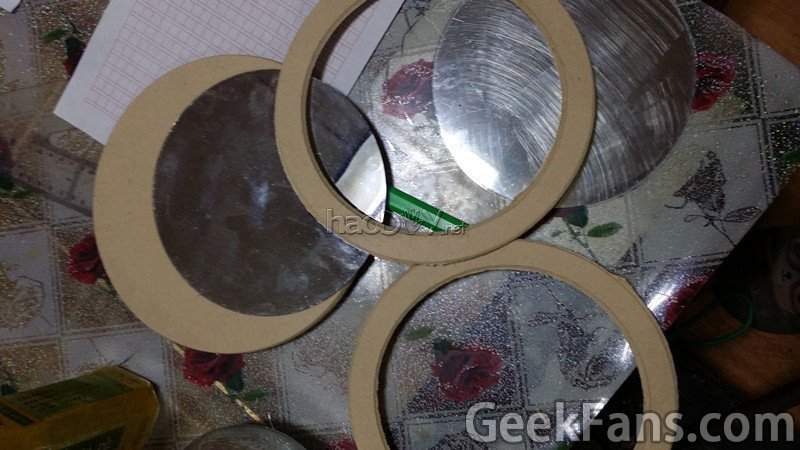

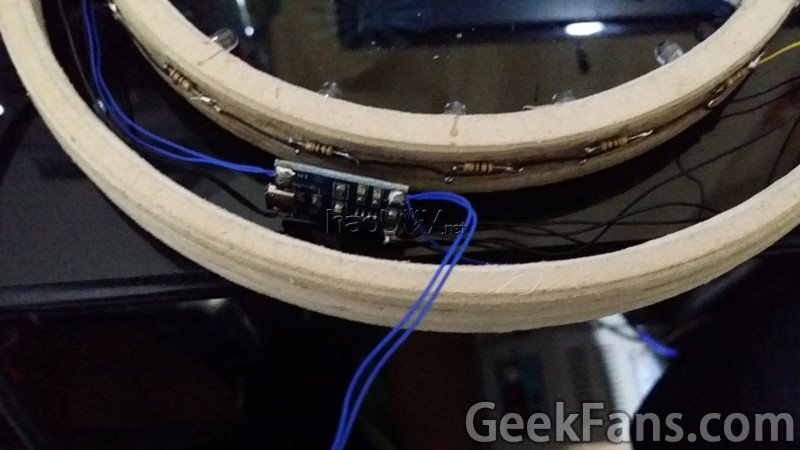

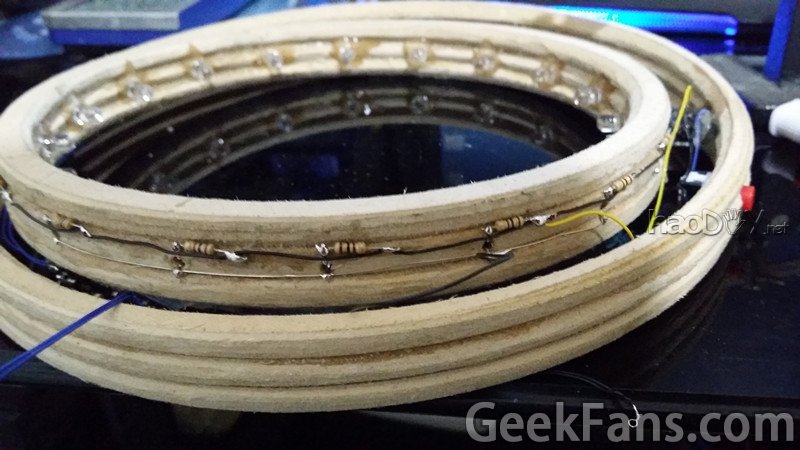

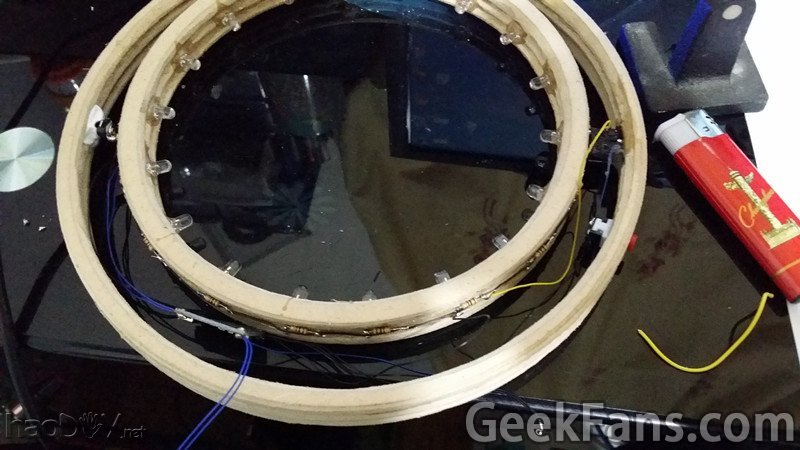

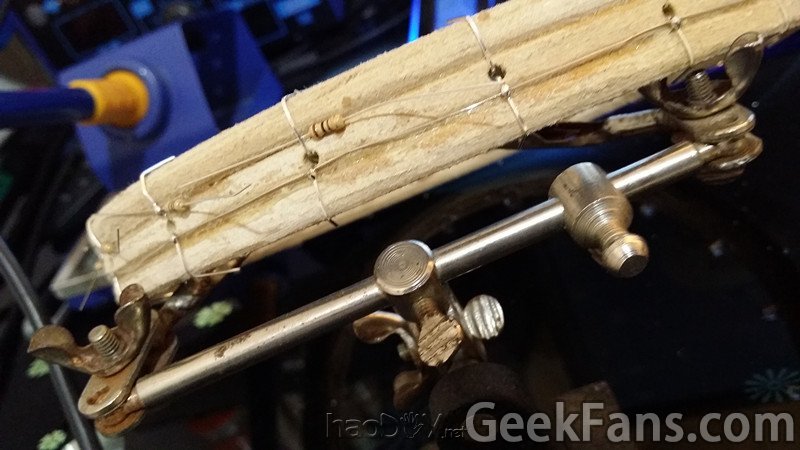

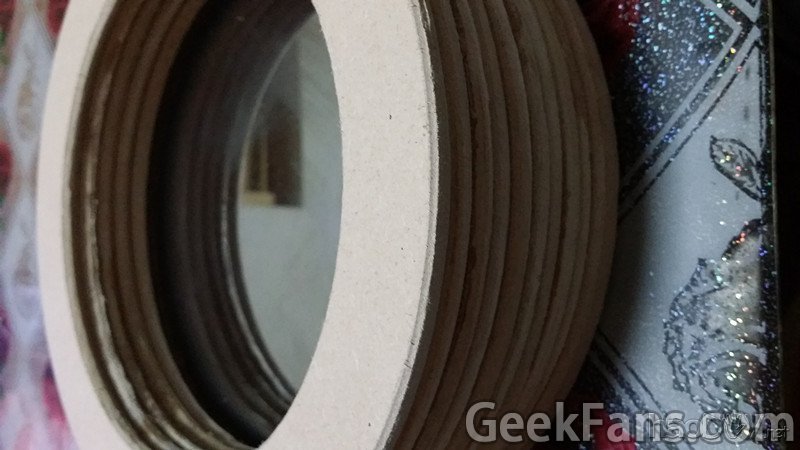

接下来把木板按顺序粘起来 最下面是普通镜子 中间是单向镜 最后是一圈led 然后布置电路部分

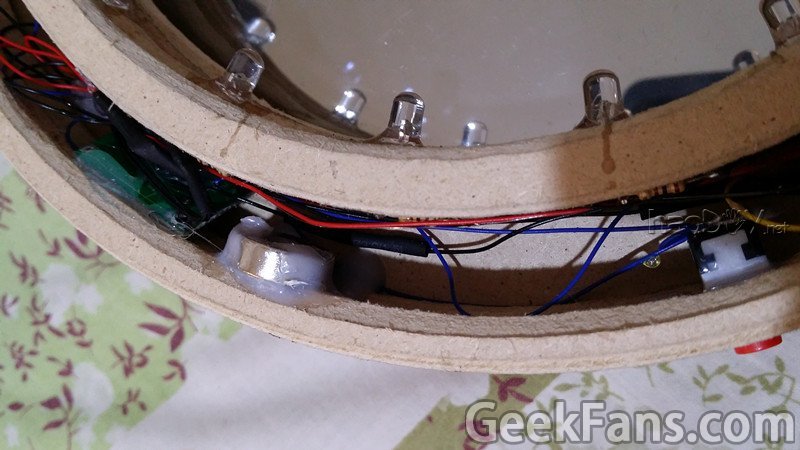

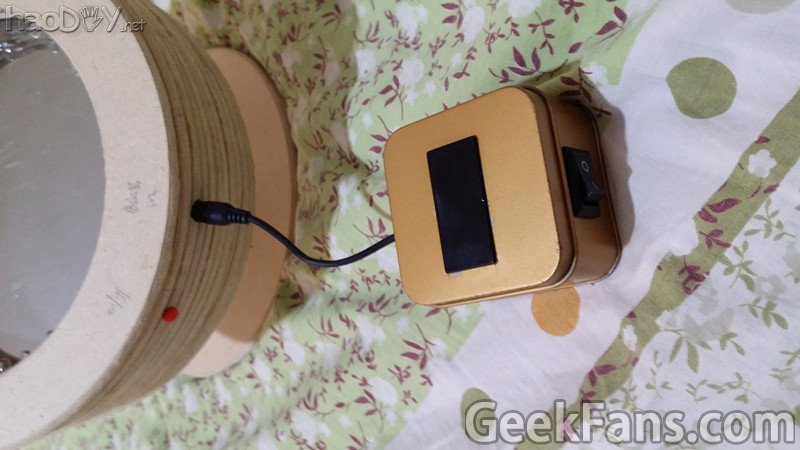

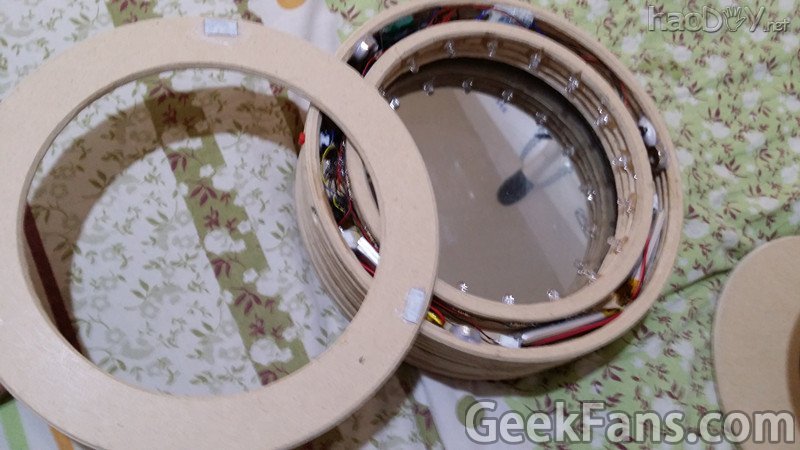

最终把有电路都装到中间的空隙里 （这款感应模块太大了 装不进去 所以无奈又搞了个盒子单独装外面） 最上面一层用强磁连接 方便维修和展示

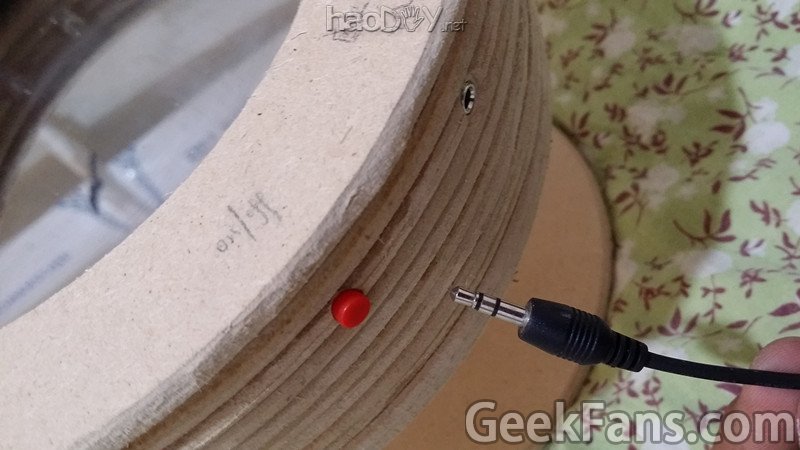

用耳机插口连接感应模块

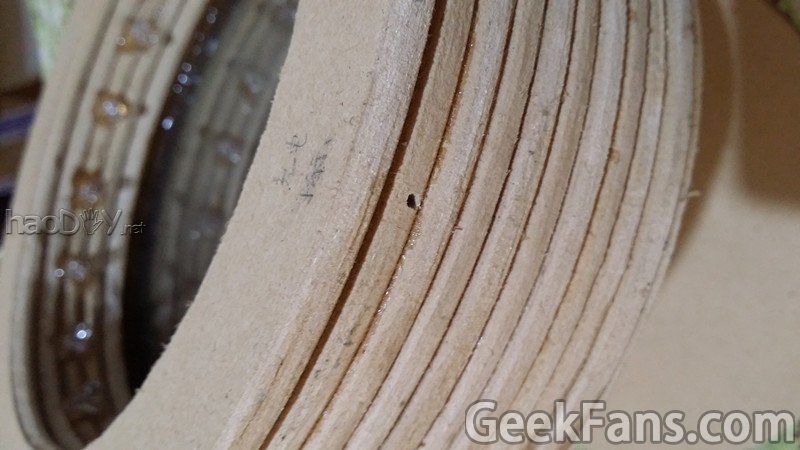

这个小孔是充电指示灯（充满绿色没充满红色）

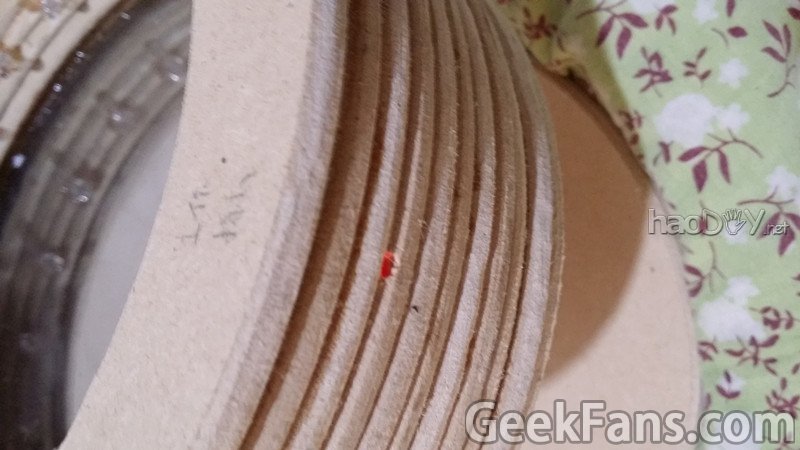

工作指示灯

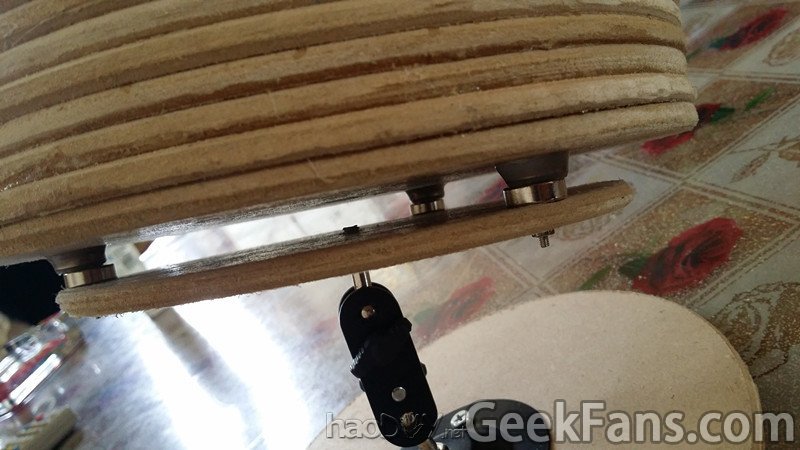

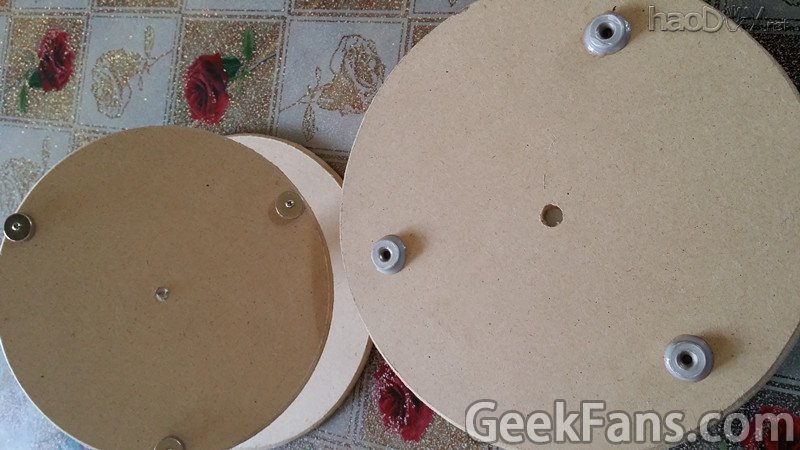

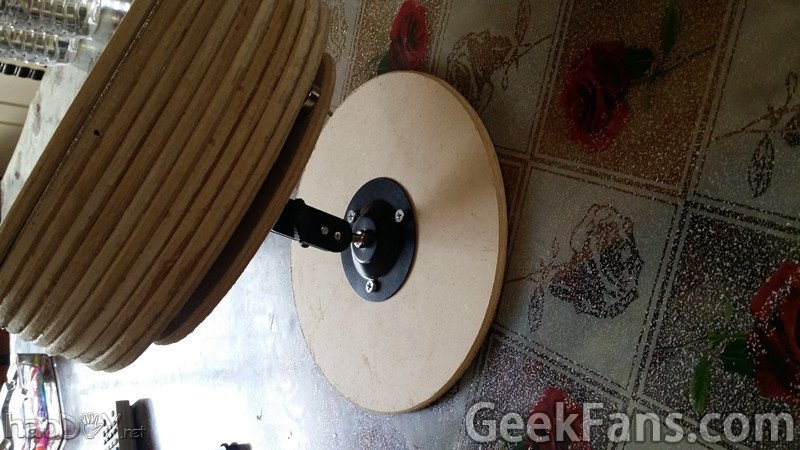

下面做了个底座（连接的金属部分用摄像头上用的可调支架 主体和底座用强磁连接）
吸力不小 倒着甩都不会有一点问题

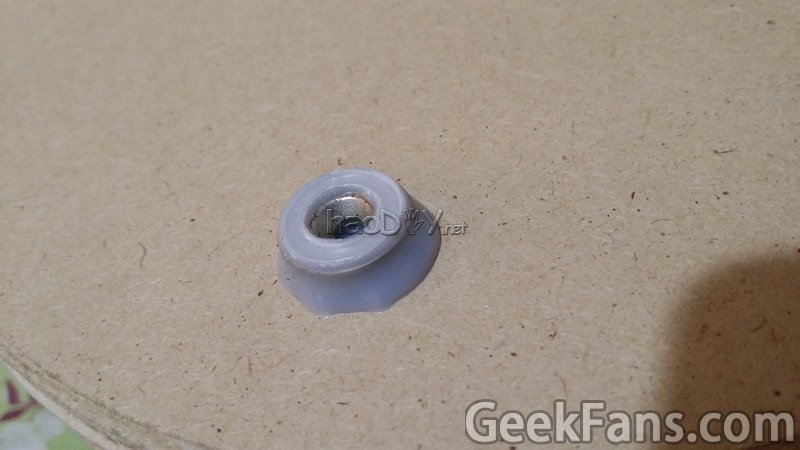

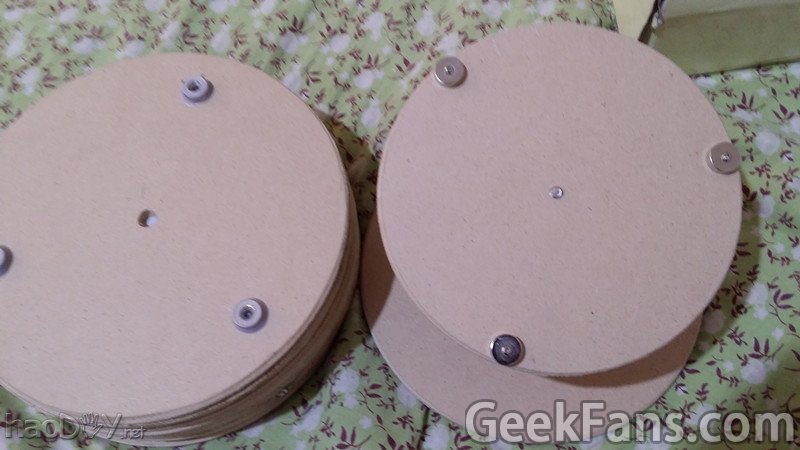

主体上的强磁上粘了一个橡胶垫 防止猛的吸住的时候撞碎磁铁

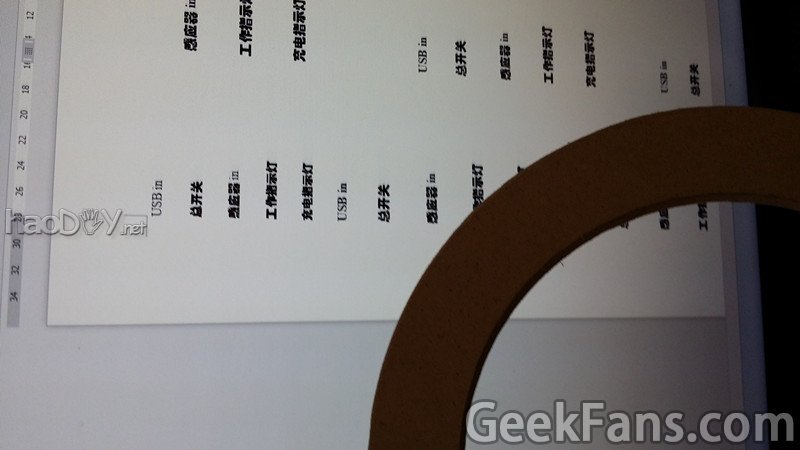

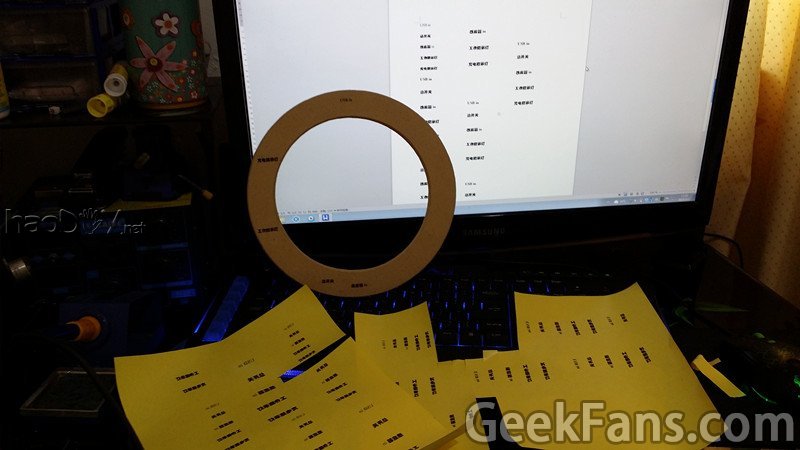

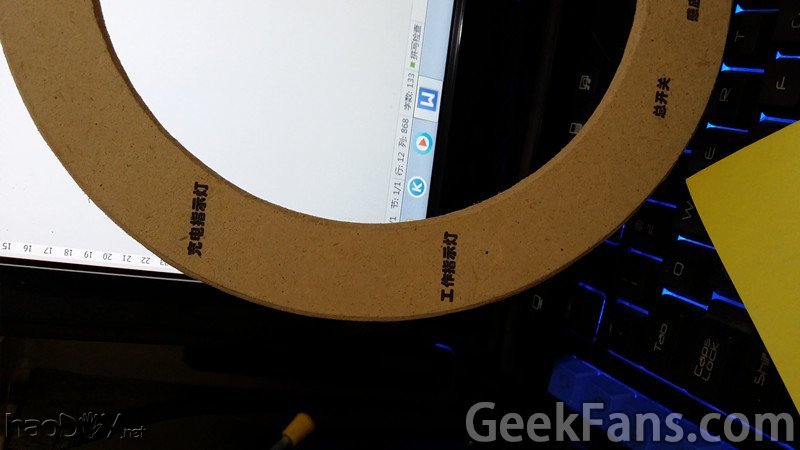

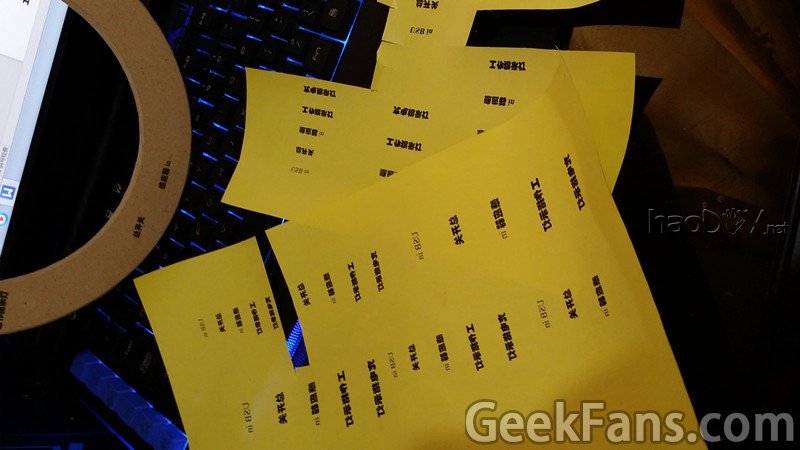

最后用热转印的方法 把字换一下 本人写的字实在是难看... 把字用激光打印机（必须是激光打印机）打印到热转印纸上 （镜像打印） 然后反贴到相应位置 用刀型烙铁 刮几下 把转印纸撕下来就ok
谢谢观看！ (责任编辑：admin) |
