万用电路板是一种按照标准IC间距（2.54mm）布满焊盘、可按自己的意愿插装元器件及连线的印制电路板，俗称“洞洞板”。相比专业的PCB制版，洞洞板具有以下优势：使用门槛低，成本低廉，使用方便，扩展灵活。比如在大学生电子设计竞赛中，作品通常需要在几天时间内争分夺秒地完成，所以大多使用洞洞板。
洞洞板的选择
目前市场上出售的洞洞板主要有两种，一种焊盘各自独立（图1，以下简称单孔板），另一种是多个焊盘连在一起（图2，以下简称连孔板），单孔板又分为单面板和双面板两种。根据笔者的经验，单孔板较适合数字电路和单片机电路，连孔板则更适合模拟电路和分立电路。因为数字电路和单片机电路以芯片为主，电路较规则；而模拟电路和分立电路往往较不规则，分立元件的引脚常常需要连接多根线，这时如果有多个焊盘连在一起就要方便一些。当然这并不绝对，每个人的喜好不一样，选择自己用起来比较顺手的就OK了。
另外，读者需要区分两种不同材质的洞洞板：铜板和锡板。铜板的焊盘是裸露的铜，呈现金黄色，平时应该用报纸包好保存以防止焊盘氧化，万一焊盘氧化了（焊盘失去光泽、不好上锡），可以用棉棒蘸酒精清洗或用橡皮擦拭。焊盘表面镀了一层锡的是锡板，焊盘呈现银白色，锡板的基板材质要比铜板坚硬，不易变形。他们的价格也有区别，以大小为100 cm2（10cmX10cm）的单面板为例：铜板价格3到4元，锡板7到8元，一般每平方厘米不超过8分钱。

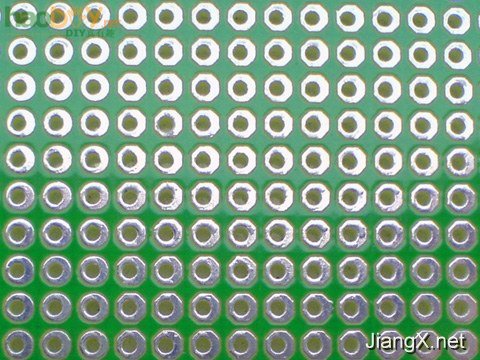

图1 单孔板

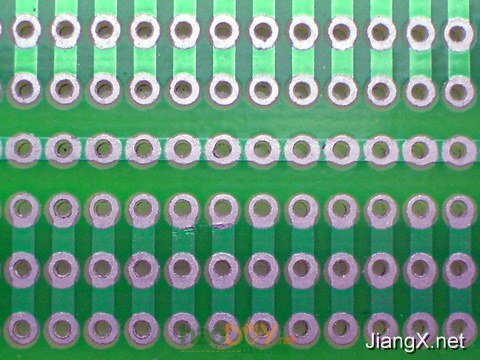

图2 连孔板
焊接前的准备
在焊接洞洞板之前你需要准备足够的细导线（图3）用于走线。细导线分为单股的和多股的（图4）：单股硬导线可将其弯折成固定形状，剥皮之后还可以当作跳线使用；多股细导线质地柔软，焊接后显得较为杂乱。
洞洞板具有焊盘紧密等特点，这就要求我们的烙铁头有较高的精度，建议使用功率30瓦左右的尖头电烙铁。同样，焊锡丝也不能太粗，建议选择线径为0.5~0.6mm的。

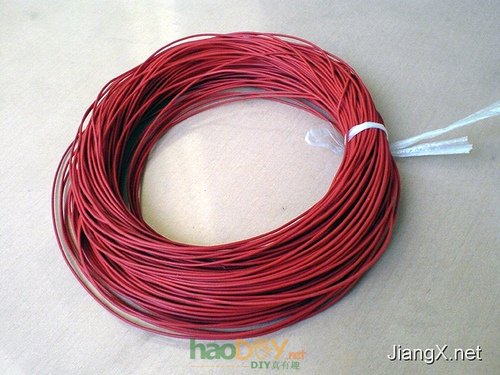

图3 细导线

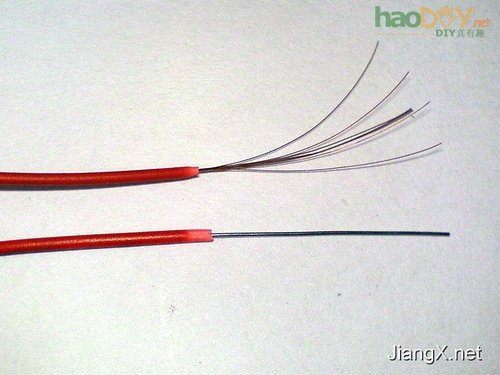

图4 多股和单股细导线
洞洞板的焊接方法
对于元器件在洞洞板上的布局，大多数人习惯“顺藤摸瓜”，就是以芯片等关键器件为中心，其他元器件见缝插针的方法。这种方法是边焊接边规划，无序中体现着有序，效率较高。但由于初学者缺乏经验，所以不太适合用这种方法，初学者可以先在纸上做好初步的布局，然后用铅笔画到洞洞板正面（元件面），继而也可以将走线也规划出来，方便自己焊接。
