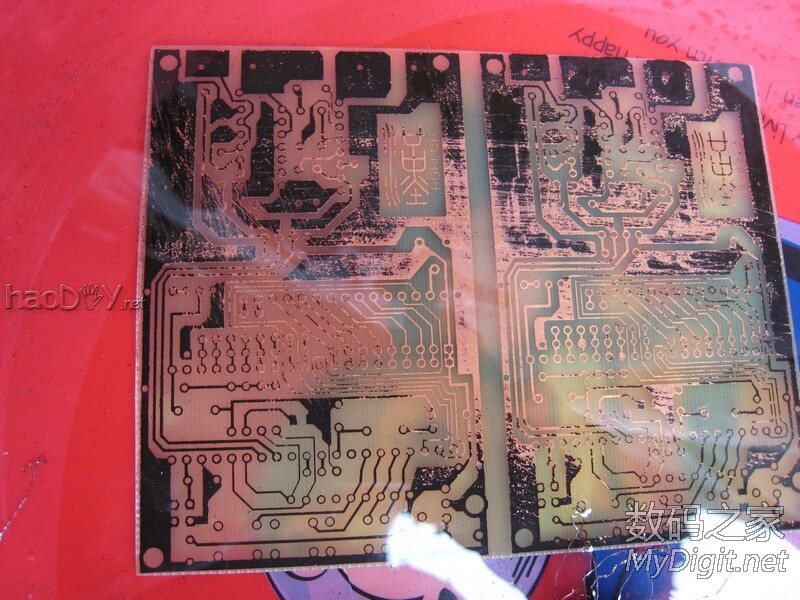

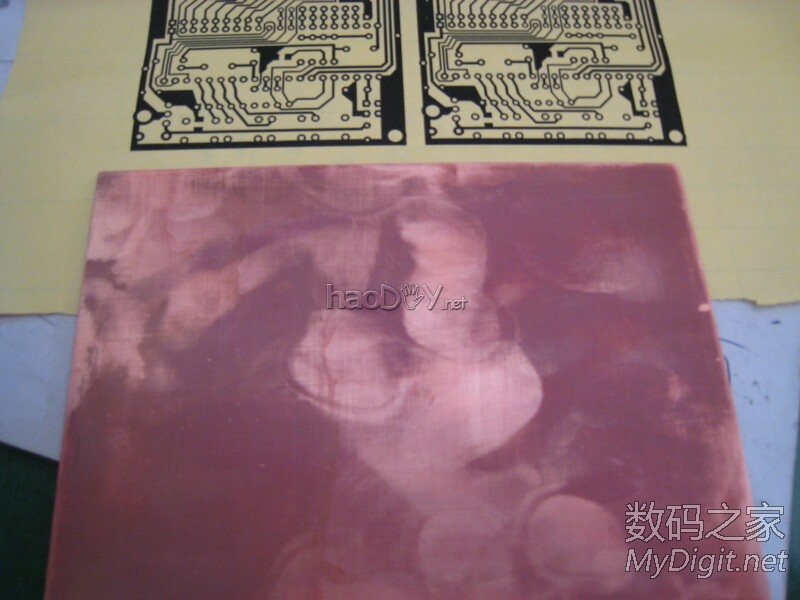

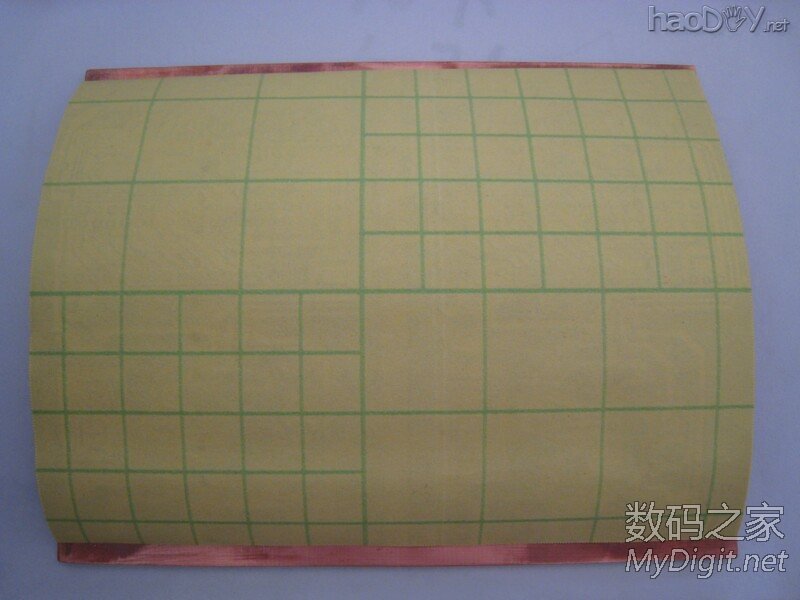

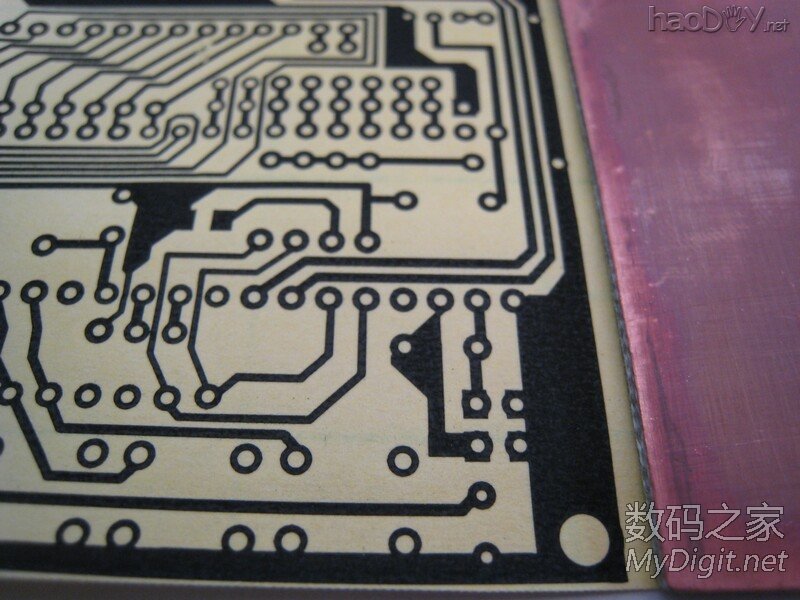

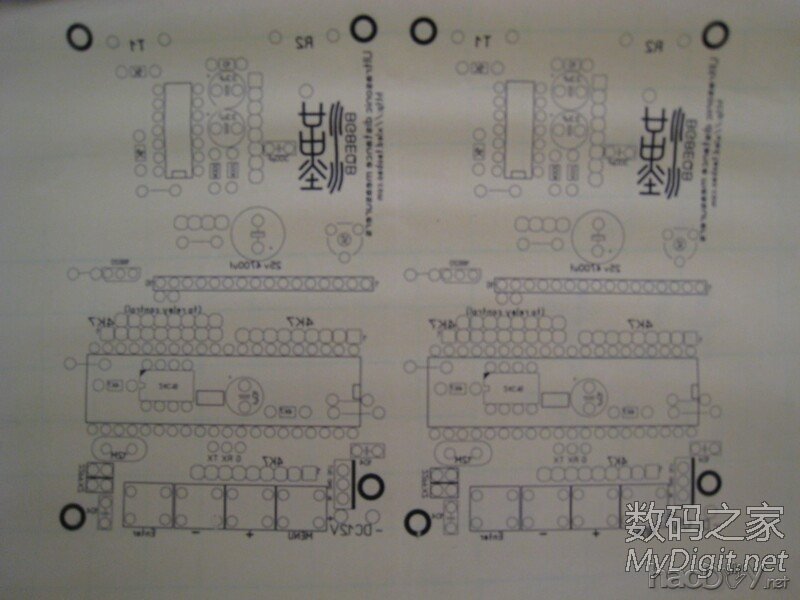

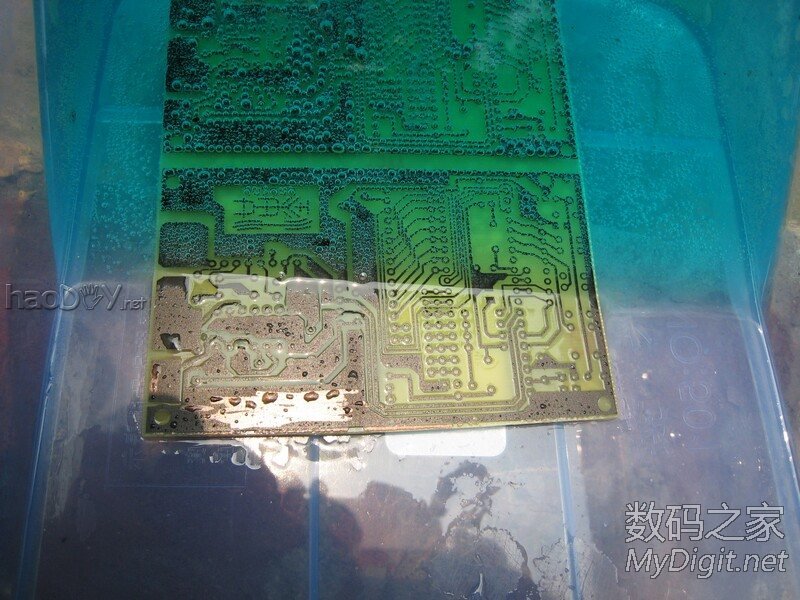

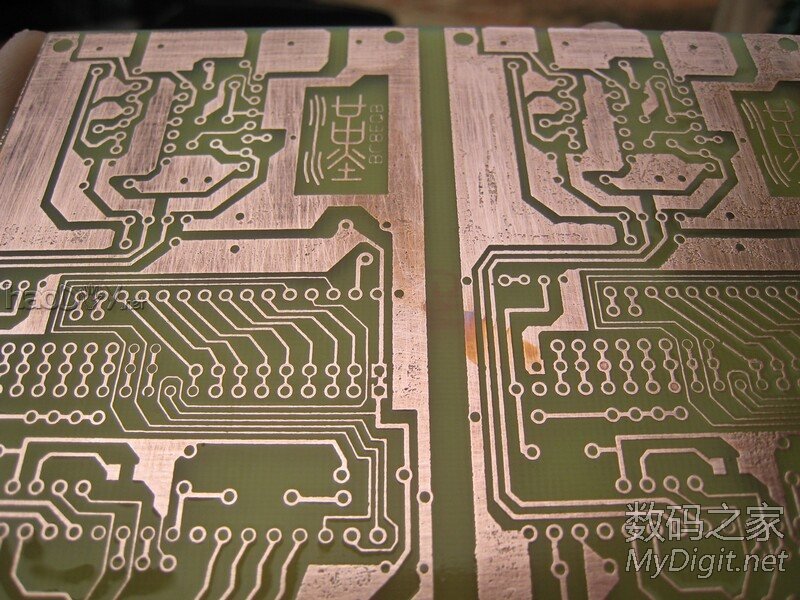

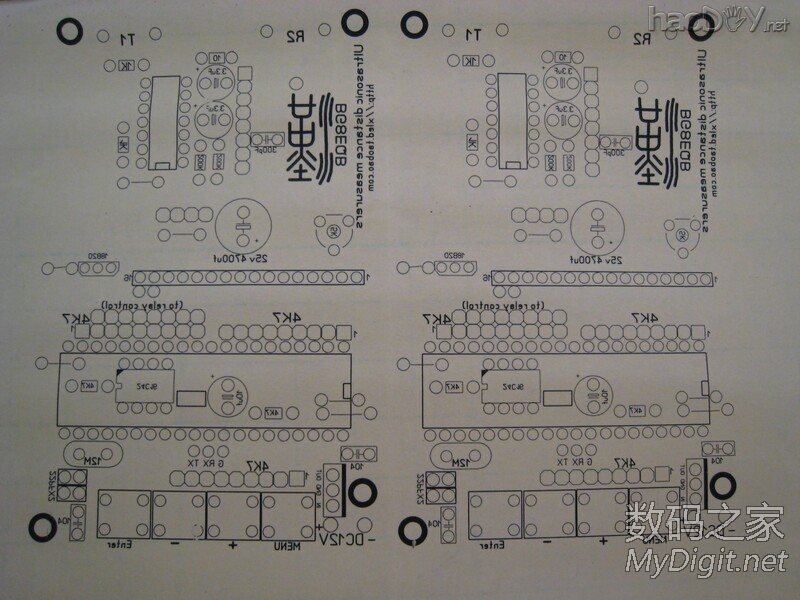

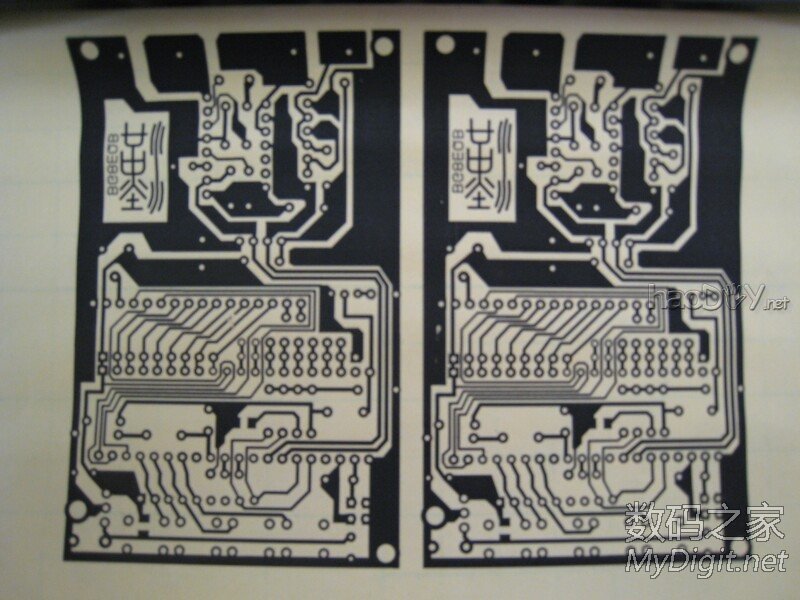

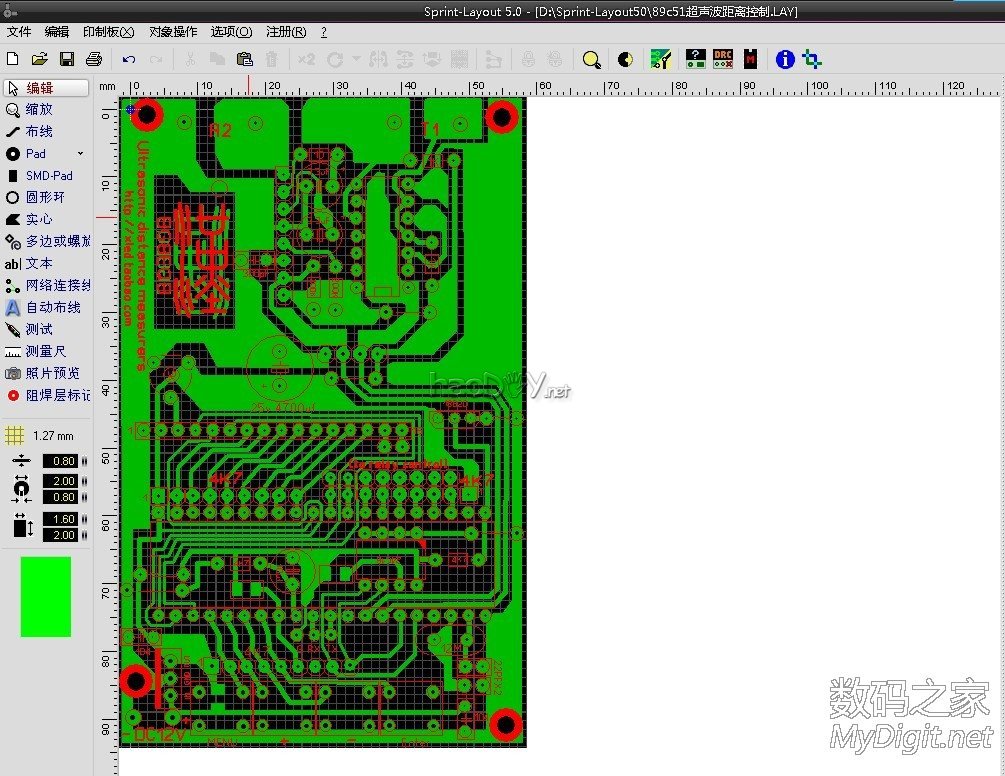

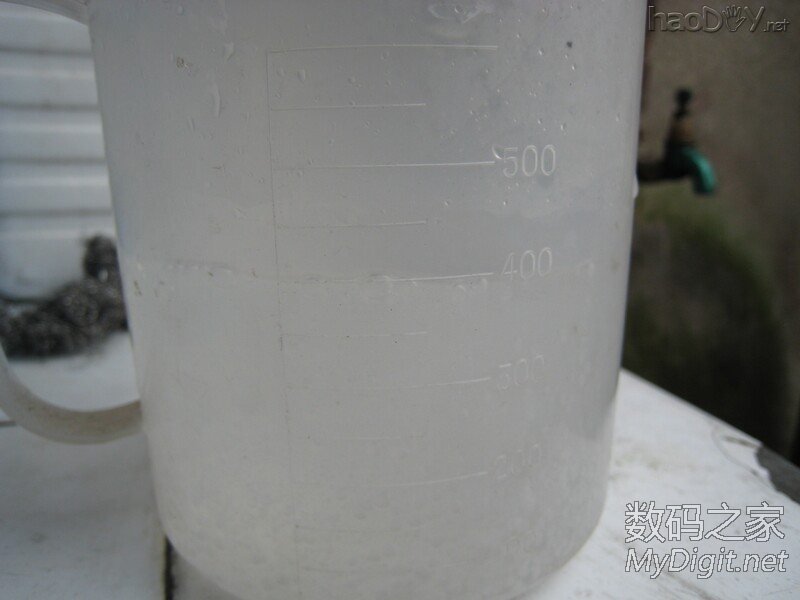

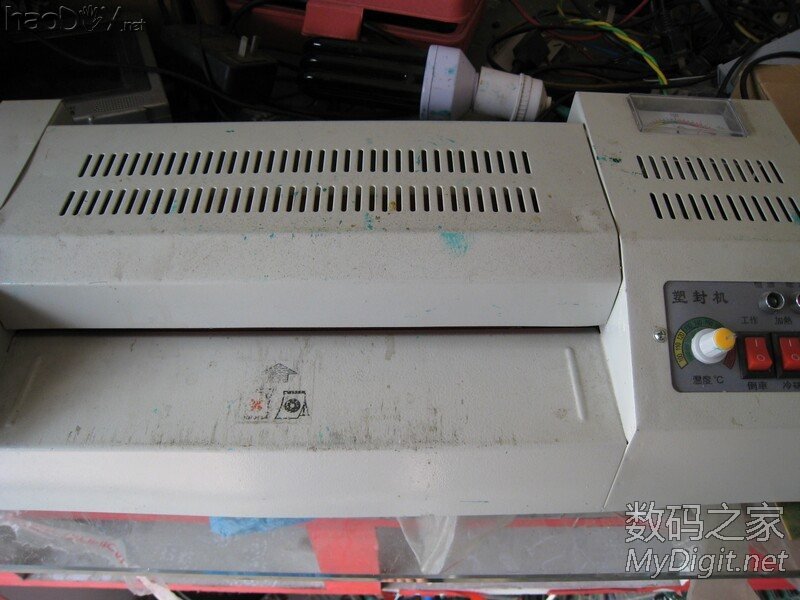

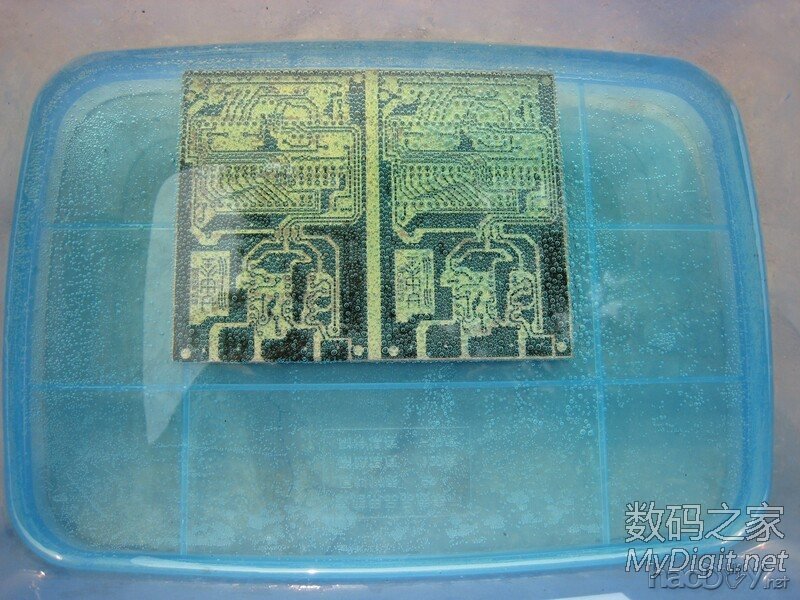

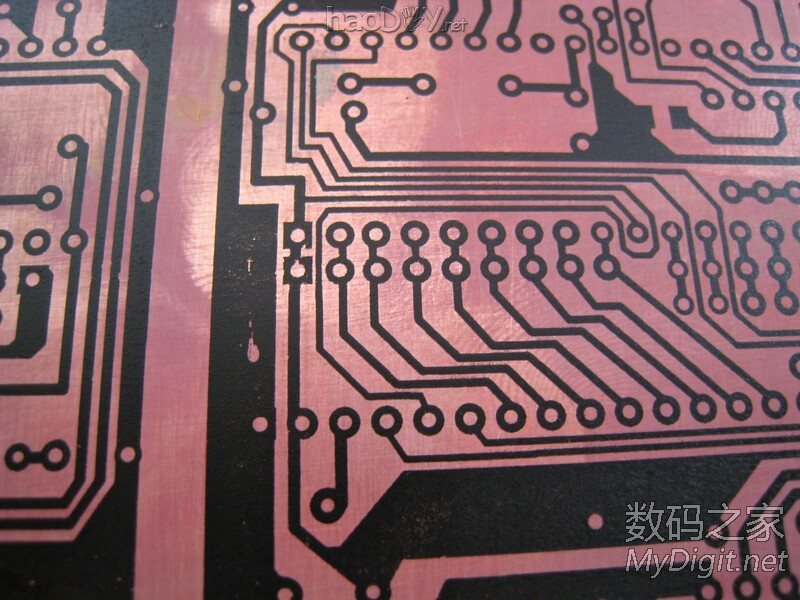

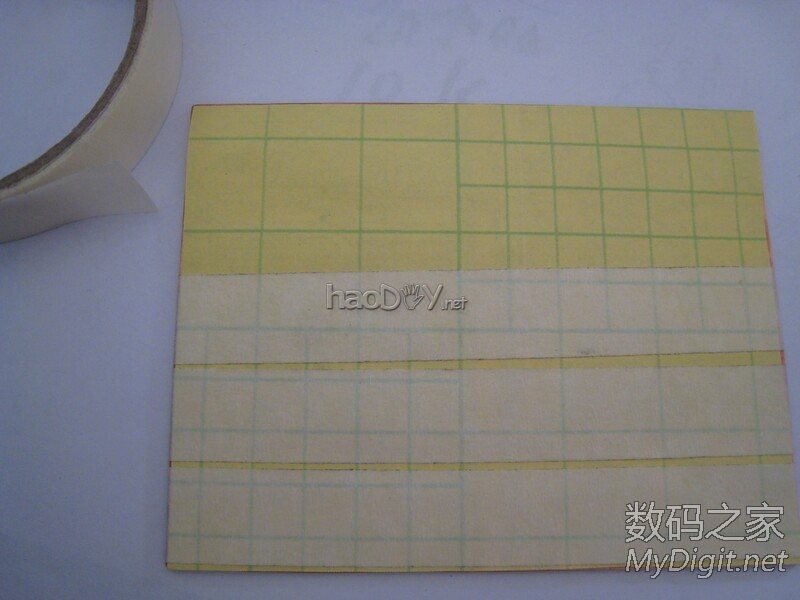

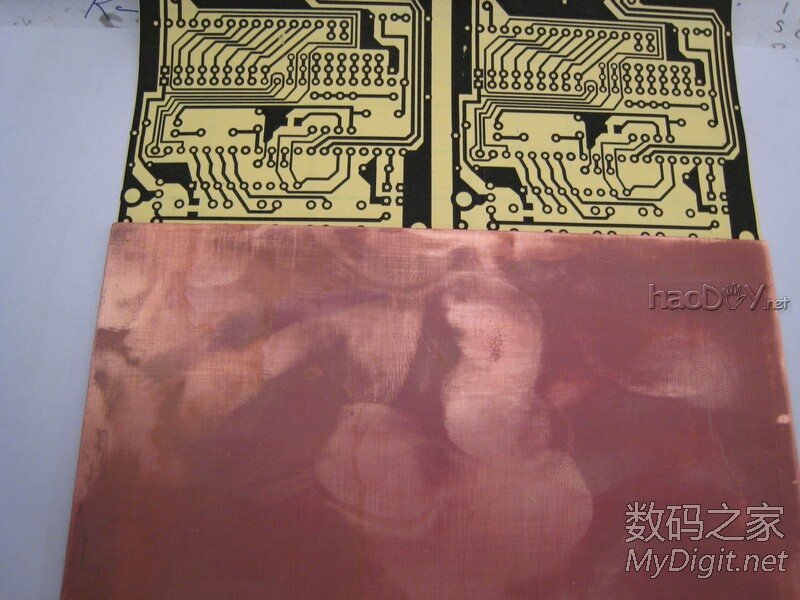

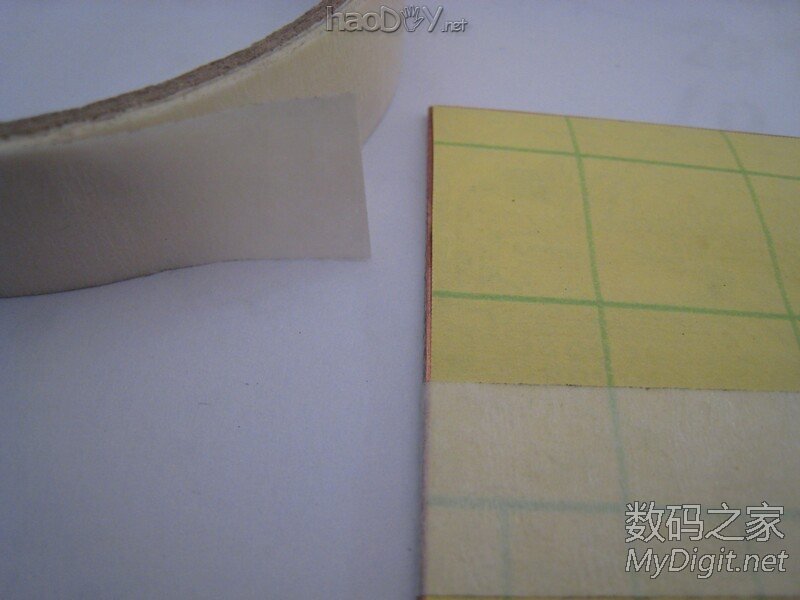

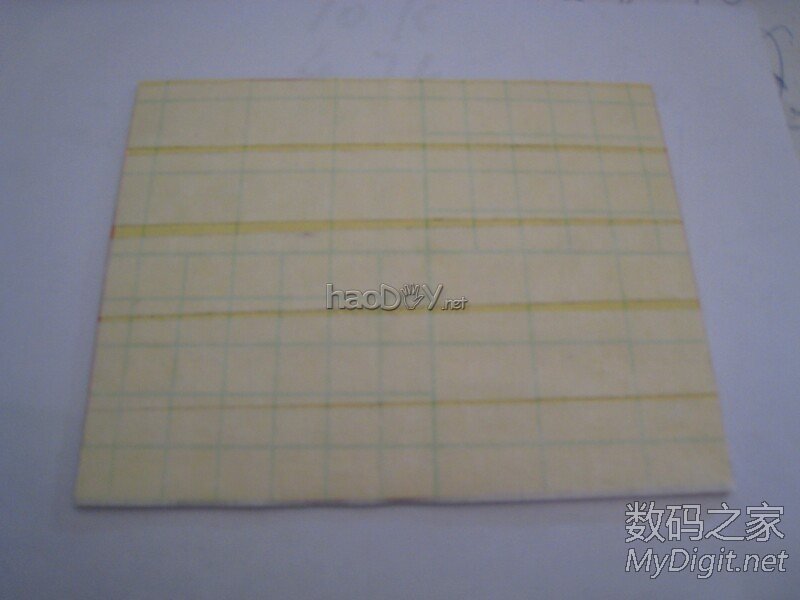

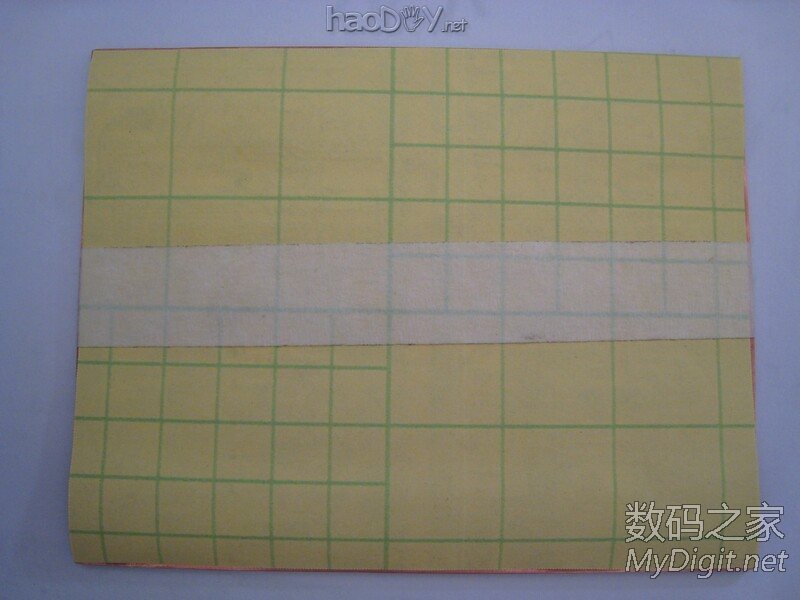

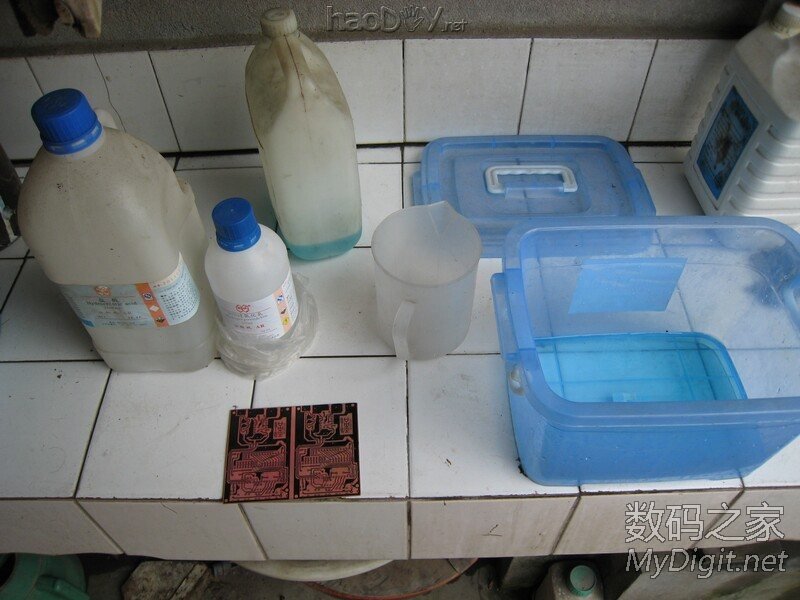

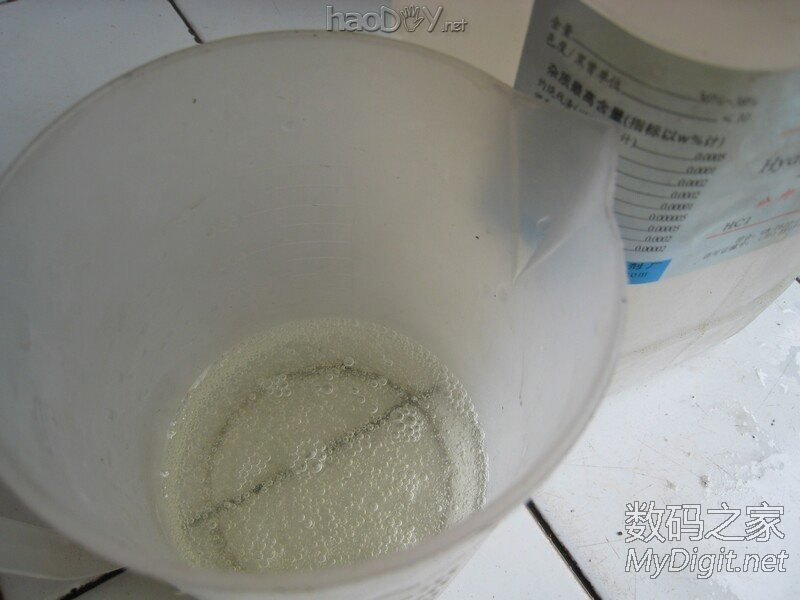

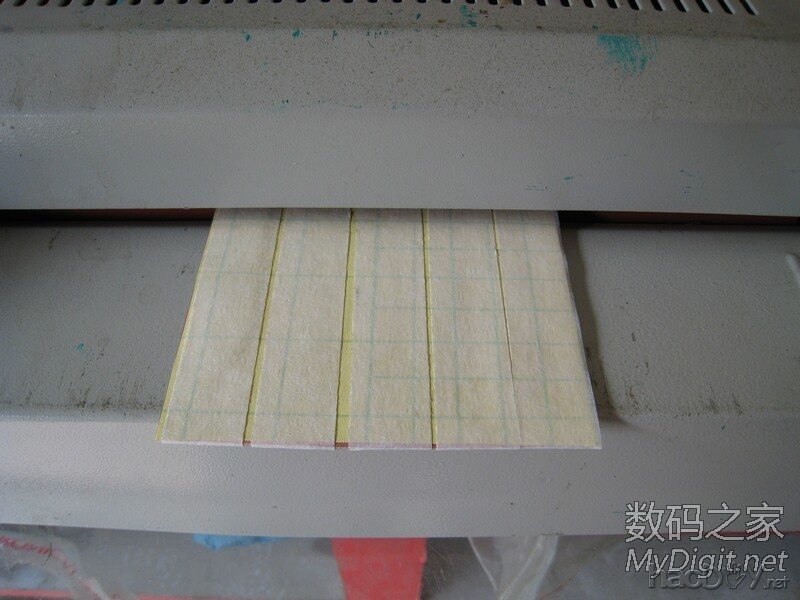

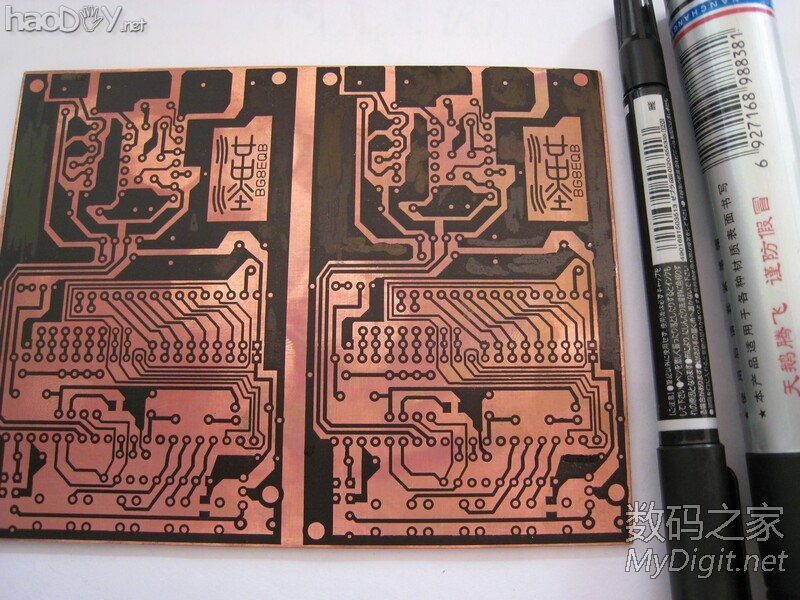

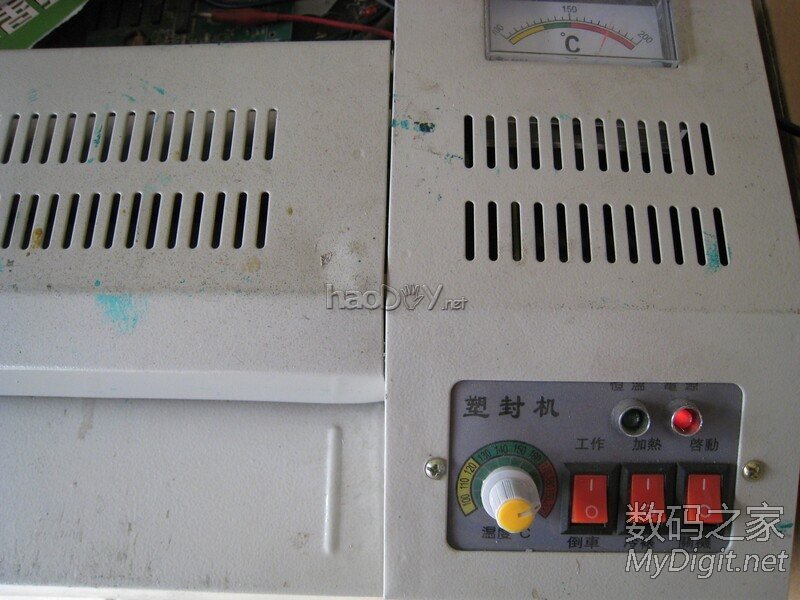

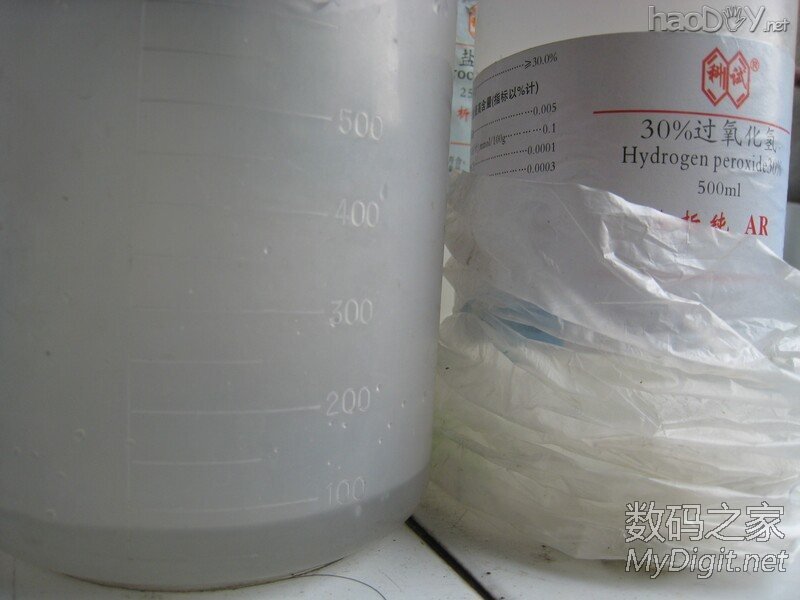

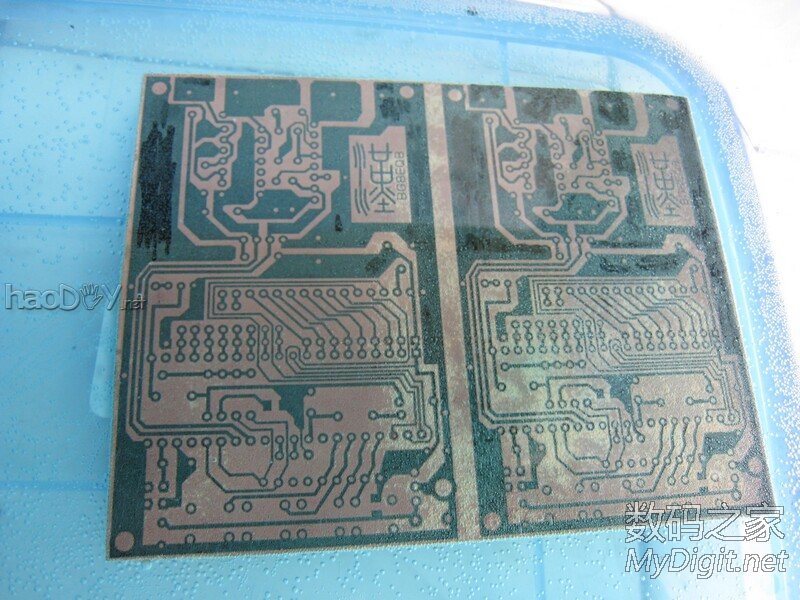

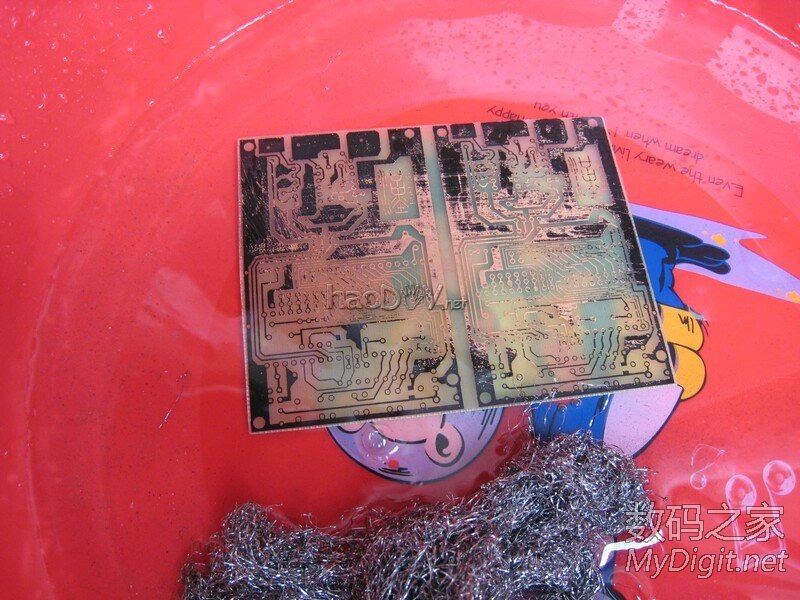

先画好PCB 打印出底层 顶层 锯好单面腐铜板,用盐酸+双氧水泡一下,这样可以更好吸收碳粉 把打印好的底层纸剪好尺寸 把打印好的底层纸剪好尺寸 把打好的顶层纸剪好尺寸 预热中。。。。设置温度190度 我的过塑机 比一下尺寸 盖在PCB板上面 用纸胶带压紧粘好 用纸胶带压紧粘好 用纸胶带压紧粘好 用纸胶带压紧粘好 现在都要快200度了。过6次就差不多好了 上机器啦!! 撕下转印纸。有点缺陷,不过不要紧. 撕下转印纸。有点缺陷,不过不要紧. 撕下转印纸。有点缺陷,不过不要紧.上法宝。用油性笔把有问题的地方给填上。 修复好以后。就要用到今天的主角了。双氧水和盐酸 看看家当,哈哈哈! 双氧水按100ML倒到量杯中 然后加入尽90ML的盐酸,记住千万不要过量不然会对碳粉。。。呵呵,你自己试一下就知道了 看看杯中的双氧水 再加200ML的水。 冒烟了!! 倒入盒子里 放入PCB板。到盒中看到有小气泡了。 慢慢变化中。 慢慢摇动盒子。 大概5分钟以后看到成形啦~~ 拿出用清水清洗,用钢丝球轻轻把碳粉和油性笔擦掉。 拿出用清水清洗,用钢丝球轻轻把碳粉和油性笔擦掉 拿出用清水清洗,用钢丝球轻轻把碳粉和油性笔擦掉
[ 此帖被38293312在2011-06-05 17:47重新编辑 ]
