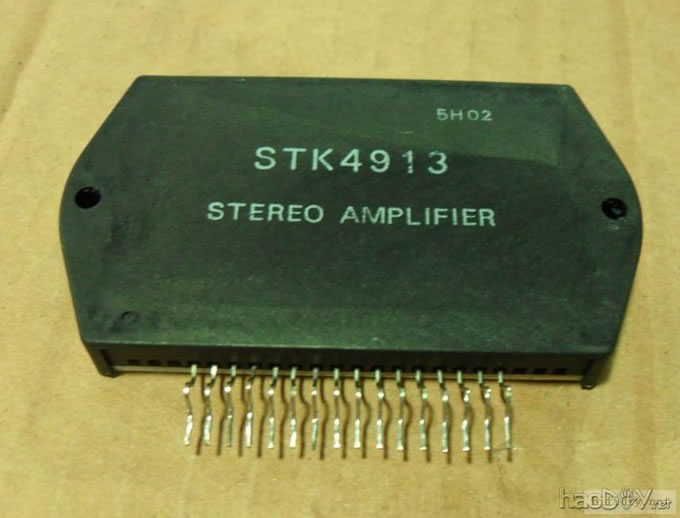

如题,先上图(STK4913系列包括STK4773.4793.4803.4813.4833.4843.4853.4863.4873.4893.4913,
供电电压及输出功率不同,外围电路基本相同)

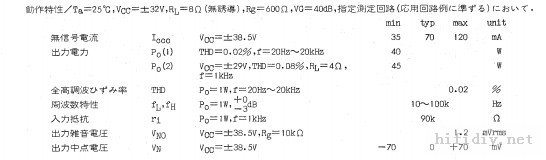

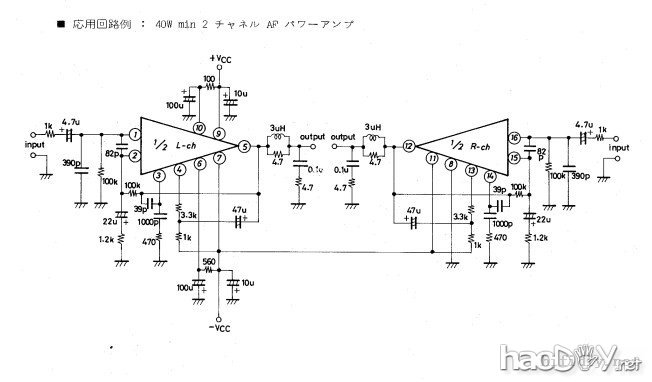

STK4893电气参数及原理图(STK4913额定为50W+50W)

一部精心制作的放大器(STK4913)功放

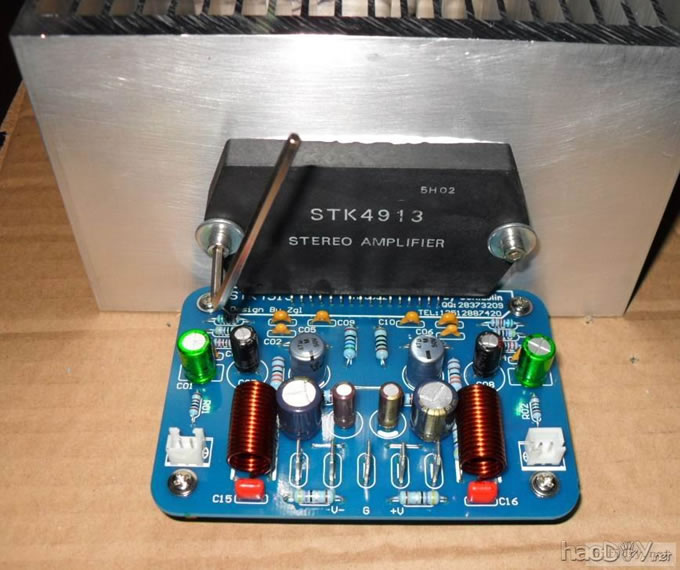

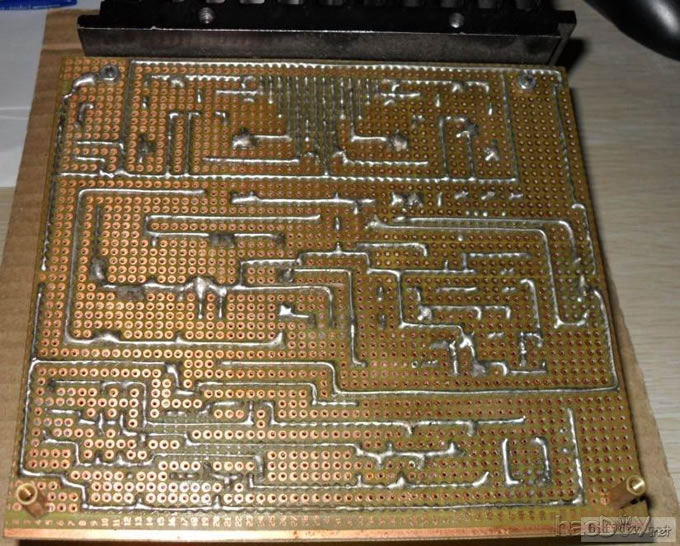

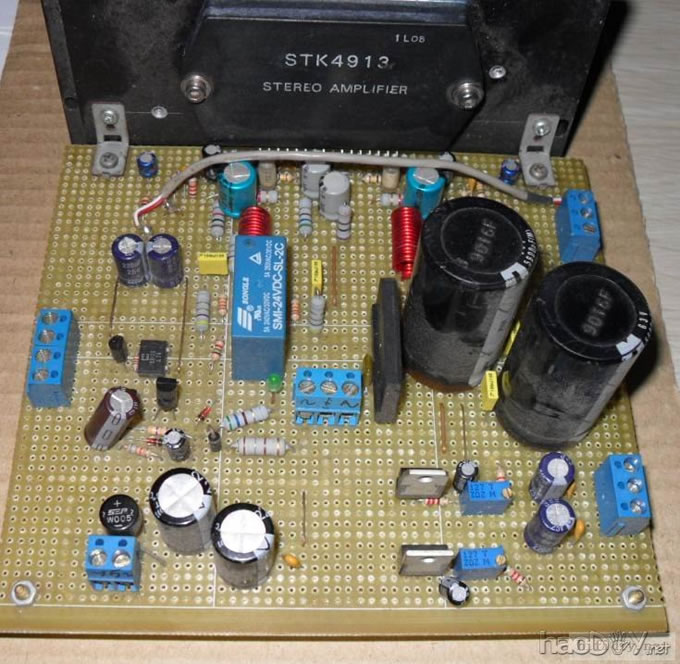

先上个以前DIY的洞洞作品

一部精心制作的放大器(STK4913)功放

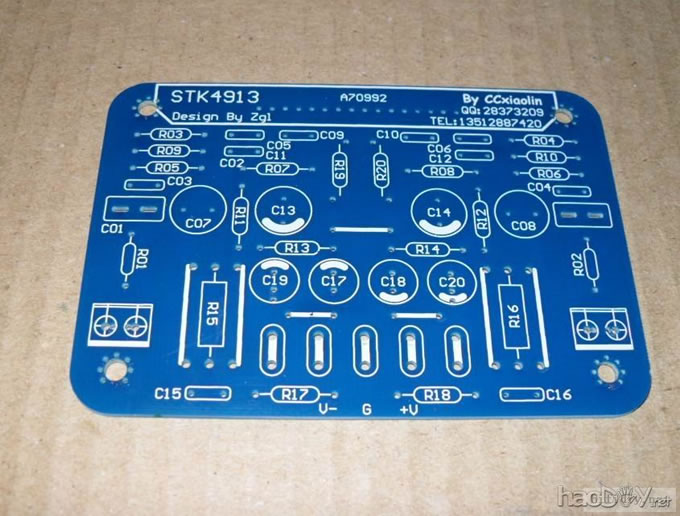

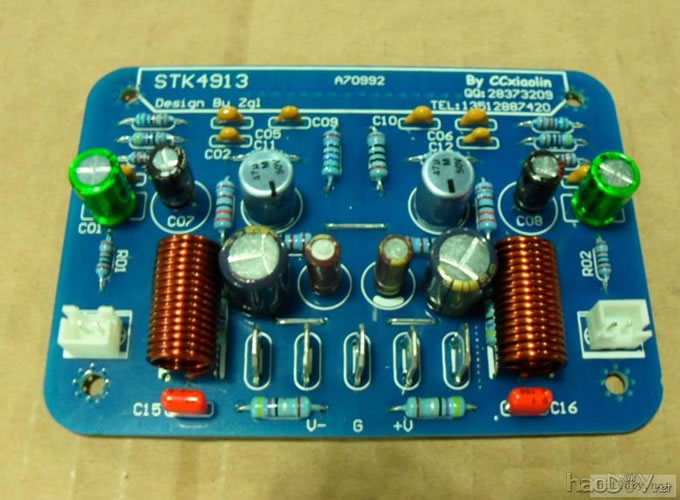

]]刚到手的PCB

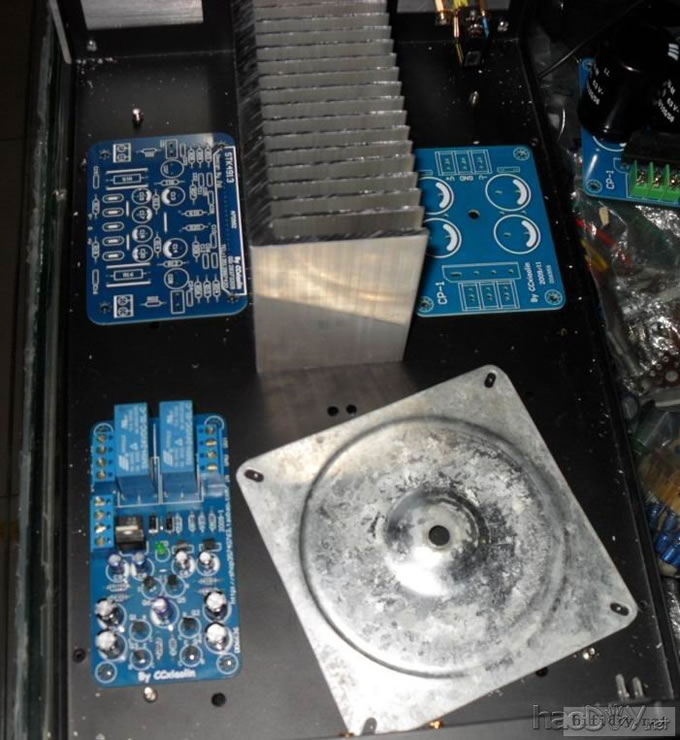

开始焊装

试机:

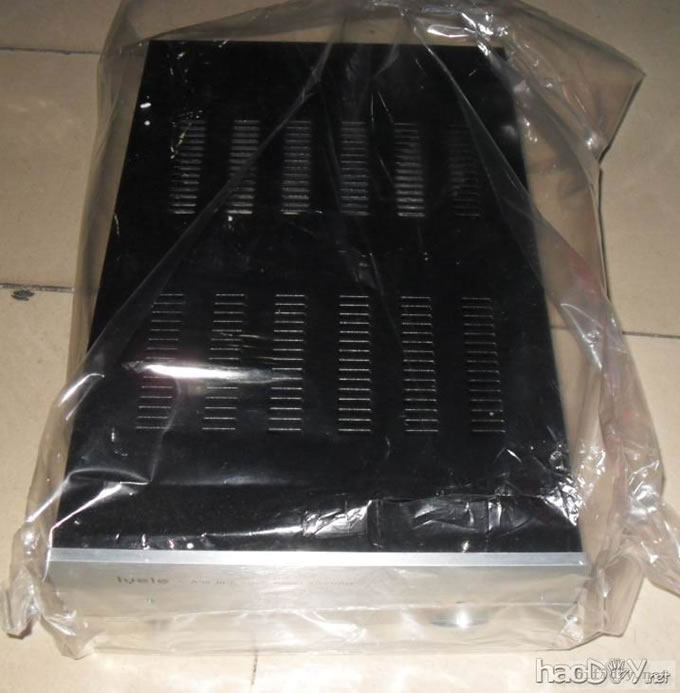

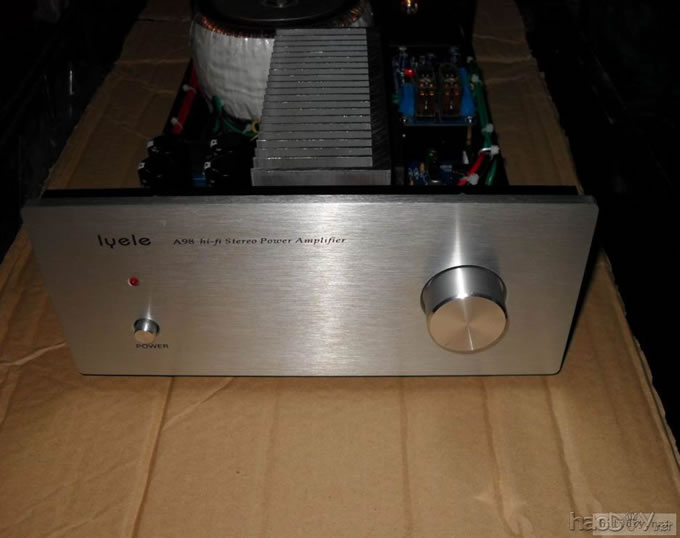

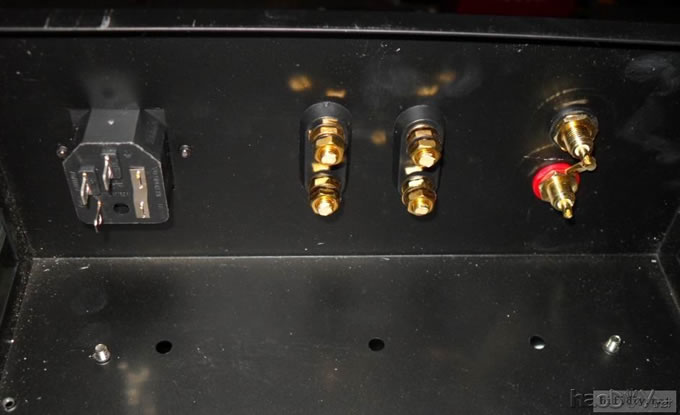

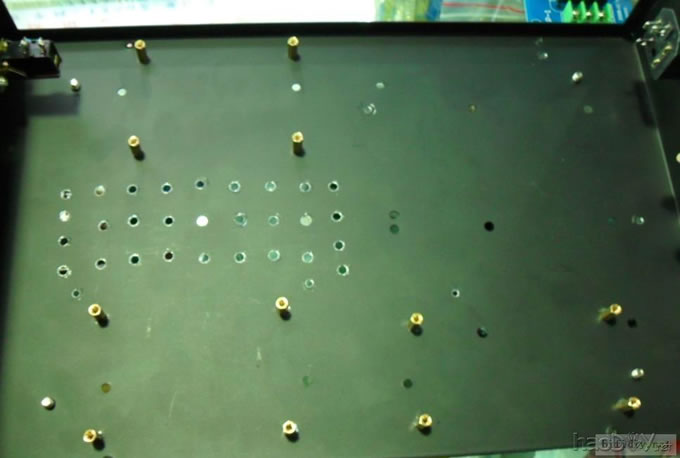

测试完毕,准备装箱

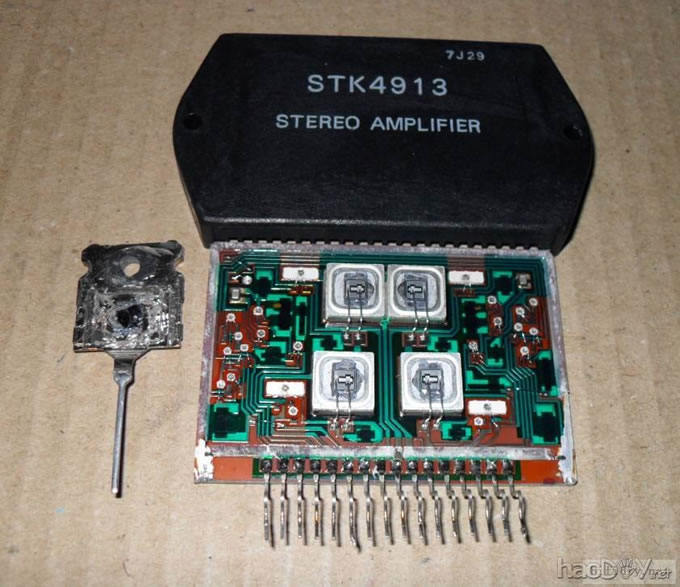

最后上个STK4913内部构造(左边是原装进囗2SC5200尸体,芯片晶体面积约4.5*4.5mm,
STK4913输出管芯片晶体约4*4mm)

一部精心制作的放大器(STK4913)功放

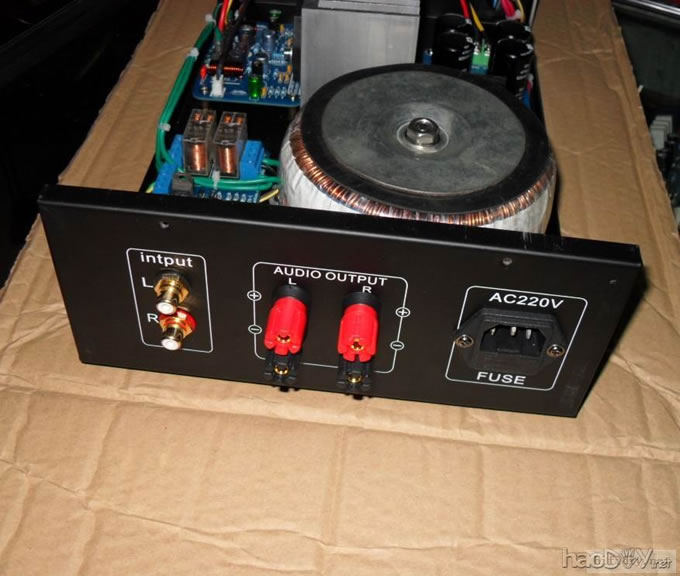

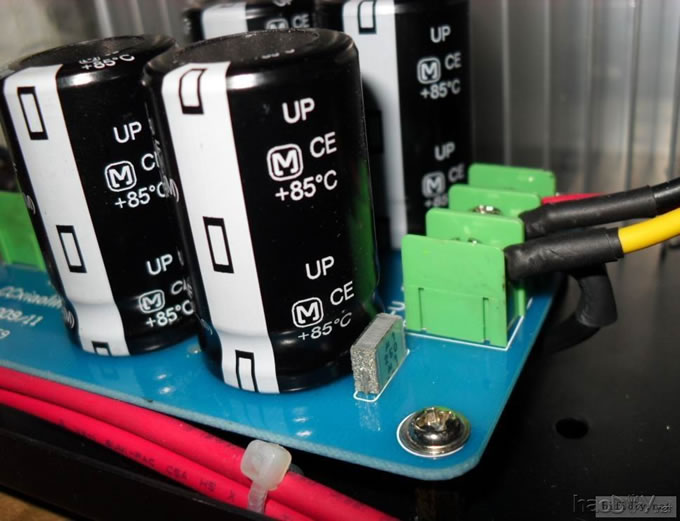

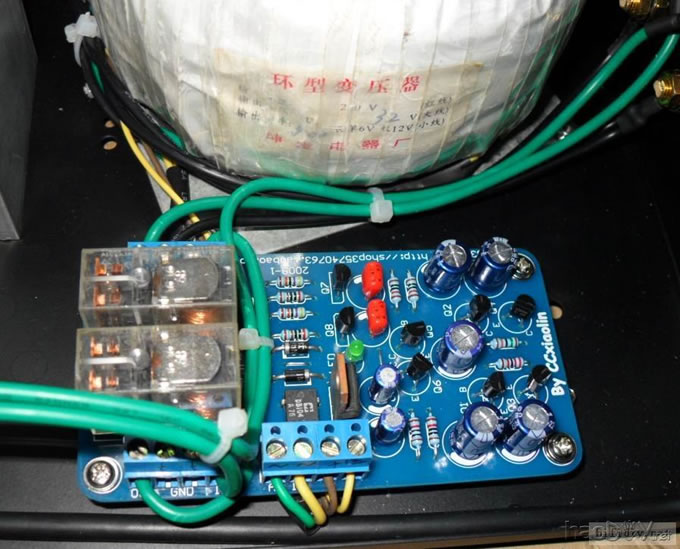

整机安装完毕,通电在没信号输入情况下,音量电位器置于任何位置,耳朵贴住喇叭几可没闻到声响,接入信号线,
CD机置于暂停,音量电位器置于最大,距高音10cm处可闻些许"咝"声,
最后顺手播了一曲"那一夜",呵呵......
