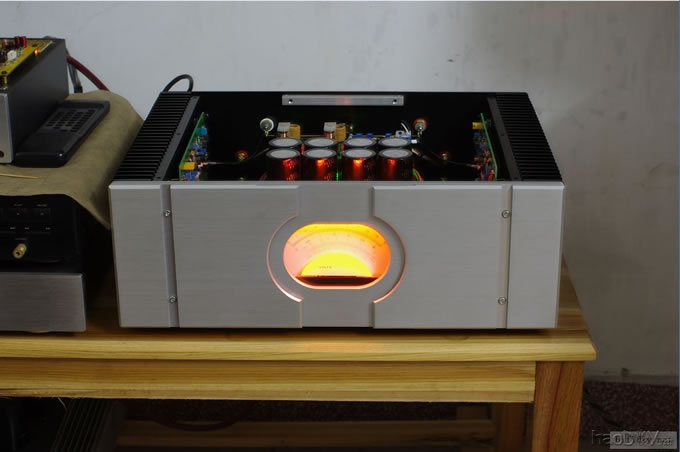

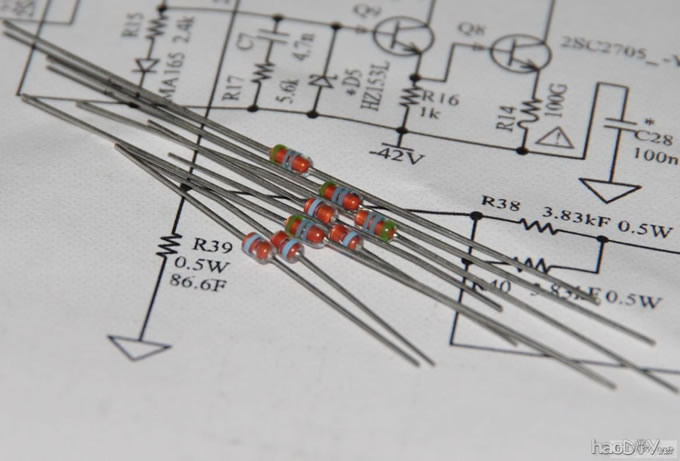

仿金嗓子E550已经有了一段时间，最近，网上公开了原机的原理图，于是对机器做了一番调整。 原来的帖子请看http://bbs.hifidiy.net/viewthread.php?tid=592630 这次调整主要有一下几个方面： 1、针对原理图，对板上的一些基本元件数值做了调整，另外对某些地方的电路结构做了修改。 2、换了一个新的机箱，使整机布局更加紧凑，这次特意做成了纯后级，以方便处理之前的噪声问题。 3、滤波电容根据需要换成了nichicon的品种，软启动，保护及表头驱动也采用了新的板子。 4、因为一次偶遇得到一个双针的单表头，所以整个机箱布局几乎是围绕这个表头而展开。 好了，先上一张整机图，下面在一一叙述：  首先，来看看原理图，再说说要修改的地方及修改方法：  第一，输入耦合电容C15（注：由于原理图的元件和板上的元件编号可能不一致，这里以原理图为准，下同。）改为负极性输入，以配合电路电位特性。 这个接法在仿铭140的时候出现并讨论过一次，最后的定论忘了是怎样了，大家有兴趣可以翻查一下论坛旧帖。 另外，C15采用无极的BP电容也是很好的选择，但电解有电解的韵味，呵呵。 第二，C14由原来的150p改成了1.5n，以降低高频截止上限；C21等由原来470p换成4.7n与R48的5.6k配合；C24、C6由原来的1500p换成5.6n;R12由170R换成270R；运放的退偶电容C12、C16有原47u换成100u。 以上只是一些数值的更改。 第三，原来板上的一些齐纳二极管都由1N4148代替了，现根据图纸换成了相应的型号。如图：

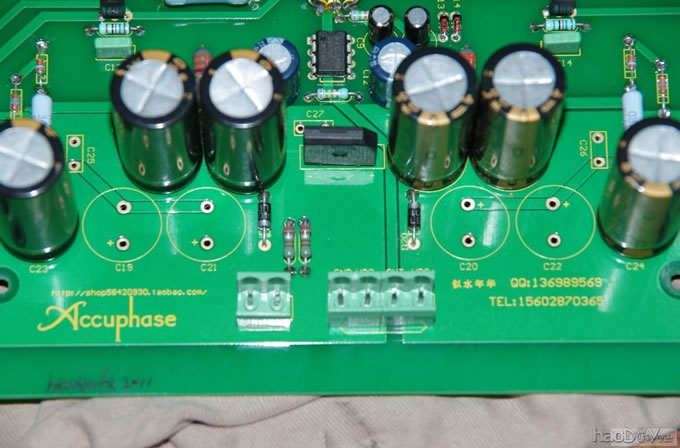

第四，接下来是几处结构的修改。首先是C5、C26由原来电源间对接改成推动电压对地接，修改方法是板子正面断开与末级电压连接，板子背面刮开阻焊层与地焊起来，如图：

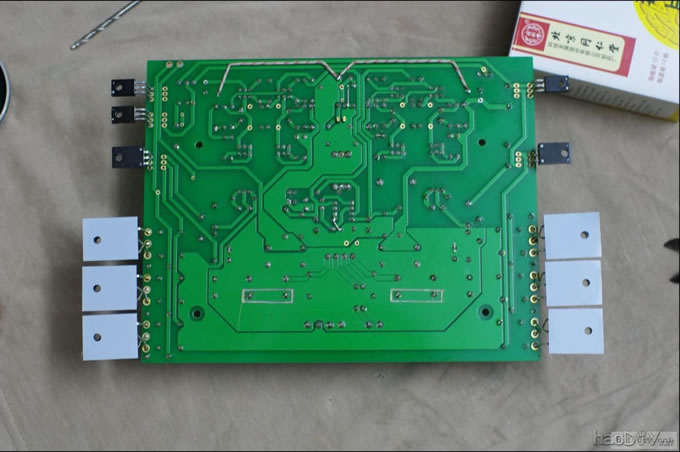

其次是C4、C9、C20、C23四只63V/470u的电容改为推动级电压与末级电压之间连接，修改方法与上面一样，看图：
上面两点主要是这几个电容的修改
再有就是板上的运放空着的那一组的+-输入脚短起来了，但没下地，这里把它在附近下地了。 最后，提醒大家一点，原理图上C29、C2（470p）对地的接法经实践证明是忽悠人的，按原板上接电源的接法，不用修改。 上一张被忽悠的图：

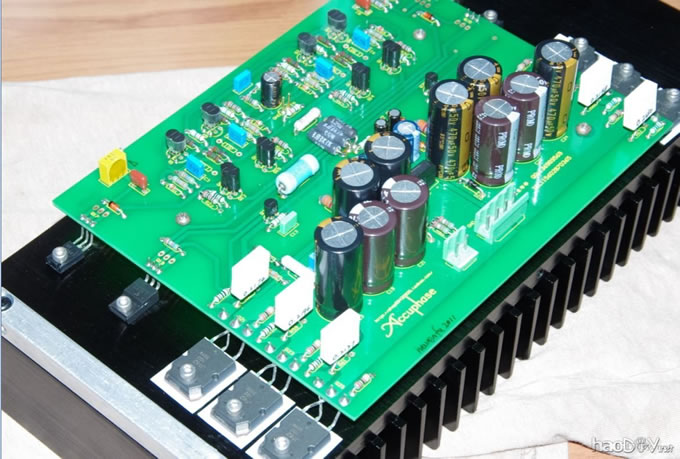

好，第一点的修改主要就是这些了。 下面上一些关于新机箱布局的图片，之前所用的机箱，因为太大了，感觉有些浪费且布局有些凌乱，这次特意选了一款小一点的，散热器尺寸为150X310mm，基板10mm，翼宽50mm，很常规的散热器了。由于散热器上下都做了沉台阶，所以内部空间只有143mm，与E550的板子高度一样，分毫没有多余，所以开孔定位非常关键，不允许一点偏差。
|
