在学习和借鉴坛友做机的基础上做了一台电子管调频收音机，感觉还凑合，利用矿坛这个平台嗮出来显摆显摆；
一来满足一下虚荣心，自我陶醉，一释怀旧之情。
二是将装机体会“吹”一把，供同好的初友参考。
既然是“吹”，就难脱俗套，只能说些茶肆巷尾的家常话，所以谬误之处敬请坛友评头论足。

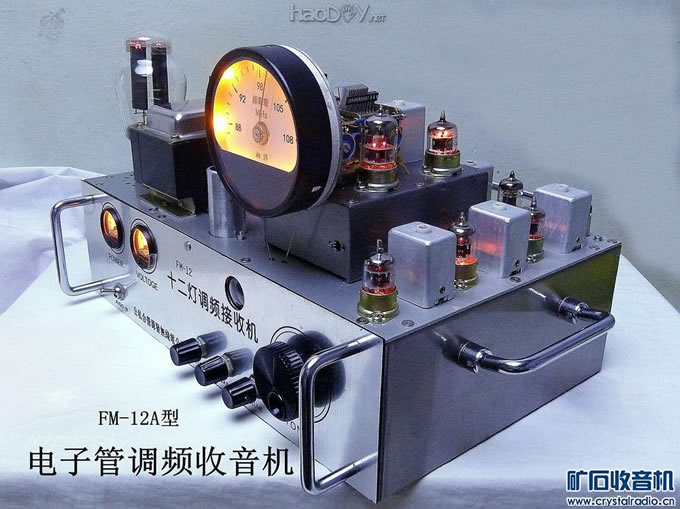

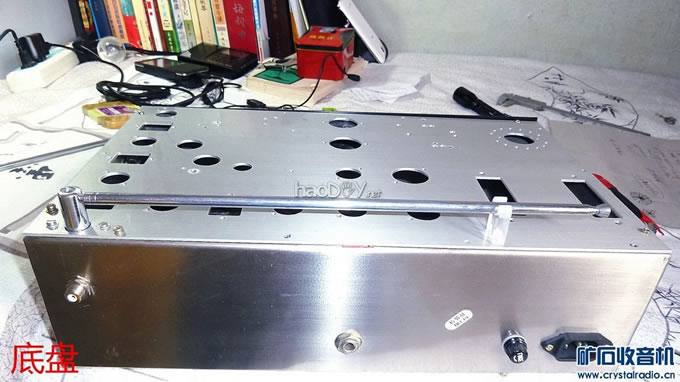

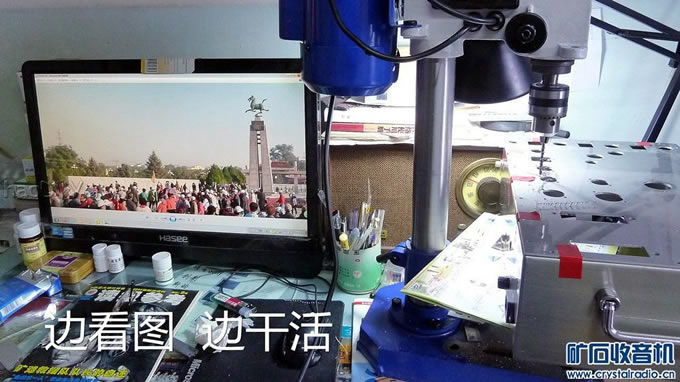

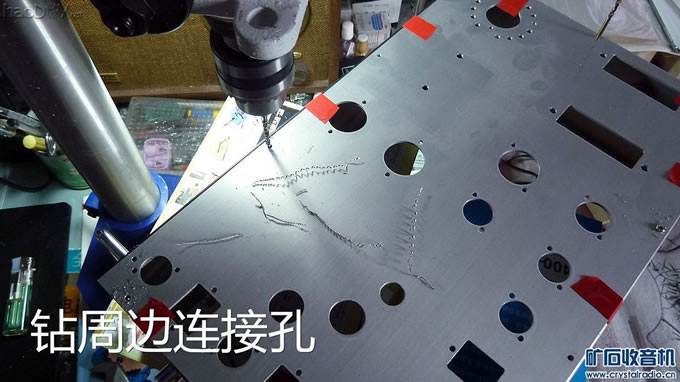

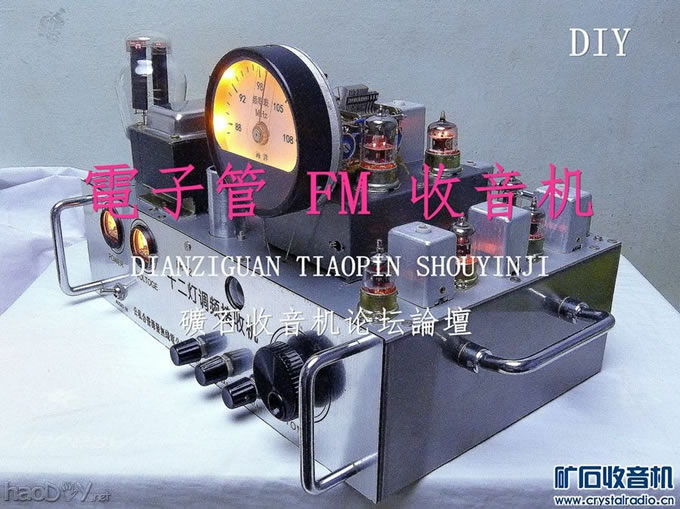

整体外形结构：
1.大底盘一体机，十多只电子管 、将自己能有的电子管能用的都用上（留着以后也没有）。
2、排列上有高有矮、错落有致、鳞次梯比，开机后，夜晚观似华灯初上万家灯火，白天看银光闪闪古朴厚重。
3、与时俱进以裸为美、传统与时尚共存，十足裸机不要机箱（也是自己没本事做机箱的一种合理借口）。

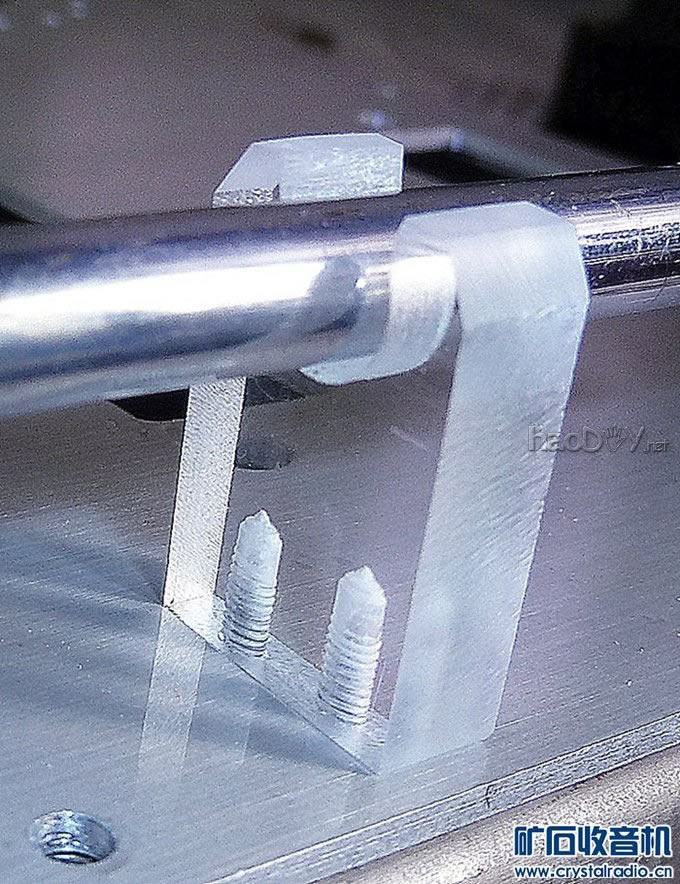

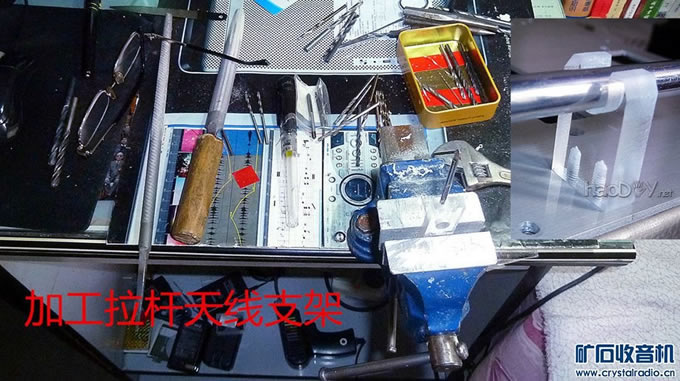

4、在底盘装一拉杆天线，台机也疯狂嘛!
5、高频头：采取独立式，用插接件与底盘连接，以便日后更换不同型号电子管做的不同程式高频头（计划参照北京825-2电视机高频头）。
6、中放、限幅，鉴频、低放、电源部分均在大盘上面。
7、底盘前侧面做为“门面”。表头、控制钮、装在其上。为搬挪方便，在两侧添装仪表把手。
8、喇叭用一飞乐八吋（带小纸盆的所谓全频喇叭），
电路结构：
高频头（6N3+6N3），3级中饭（6J1X3），一级限幅(6J1)，鉴频(6H2),音调补偿（6J1）,低放（6J1）,功放（6P14做阴极输出）,高频头稳压（WY-3P）,猫眼（6E5P）（由于6E5P刚通电还较亮，没多日子就很暗，现已不用）整流（274或5Z4）,共13只电子管。
电路特点：
高频头：
基本用网络“流行”的普及型电路；前管半个6N3做不调谐宽带输入共栅高放，另半个调谐输入共阴混频。后管半个电感三点式本振，另一半闲着（能节省8个mA）。开始在双联可变串入了两只约60P电容，覆盖正好，但频率漂移，可能是该电容受温度及其他因素影响吧，后来去掉后频飘变得很小，只是覆盖范围扩大到约81---108MH左右。
中放电路:
亦采用网上电路（自己是没能耐设计的、能画好瓢就不错了！）略有变动。
参考北京825-2电子管电视机中放通道；采用“参差调谐”方式三级中放，以获得约大于200KH带宽，又有足够增益供限幅用。
一级限幅放大。
鉴频:
回复
鉴频为相位式鉴频器，据史书记载它具有线性范围宽，曲线斜率大，输出阻抗高、灵敏度好、失真小等特点，缺点就是无限幅作用，前面费了一只6J1。。
音频放大：
单声道输出；因本人年已花甲有八，对于2000Hz以上信号而言，左耳早已成摆设，所以双声道只好作罢！这也适合本人 “人”情（不会做解码器及立体声的借口！）。
由于有高低音衰减式音调控制，为了补偿损失，加一级6J1做音调放大，其调控电路与红灯711、春雷101近似。（后来觉得没意思便取消不用了）
前置放大6J1。
末级6P14采用阴极输出，用飞乐8吋喇叭，四十多平米空间声音洪亮有力，且音质很好。
电源整流：
电源用了一只274.
手头有多只老“天和”铝壳电解（没上机通过电的），打算做滤波用，立装在底盘上确有仙风道骨之派、怀旧复古之风，谁知放置多年却疏于补给、俗根未尽、光泄不补、体内空虚、漏电严重，已成药渣，故弃之。
WY-3P Uw = 104-112v用在高频头，不但有稳压之功，还有滤波之效，且给整机“增光”不少。
画蛇添足：
现在都讲究做“表面”文章“面子工程“，本人也难脱俗套，受其卑劣影响，既要“里子”还要“面子”；
于是乎在底盘前面加了两只表头，两侧按两个拉手，即保护了面子又有点冒充仪表机箱的味道。调谐采用大扭较美观大气（有三个小妞陪衬），把玩起来也顺手。调谐旋杆内侧加一惯性惰轮使手感更爽一些。

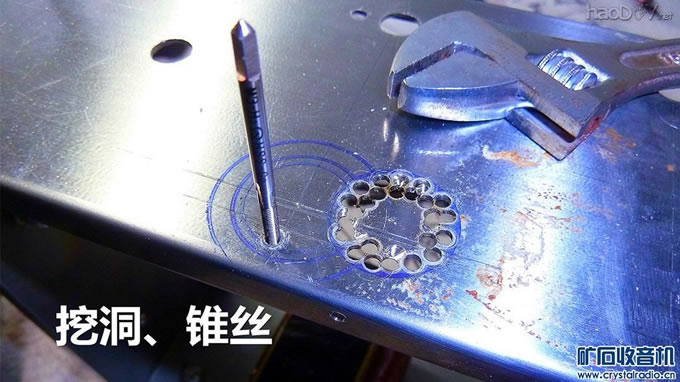

6E5P俗称猫眼！有猫就得有洞，征求坛友后在大妞左上方掏一猫洞卧之，倒也是“万红丛中一点绿”算是点缀了。（其实再靠右一些更好），但拉线挡害只好作罢！（还没初调完机器就不怎么亮了，不用了）

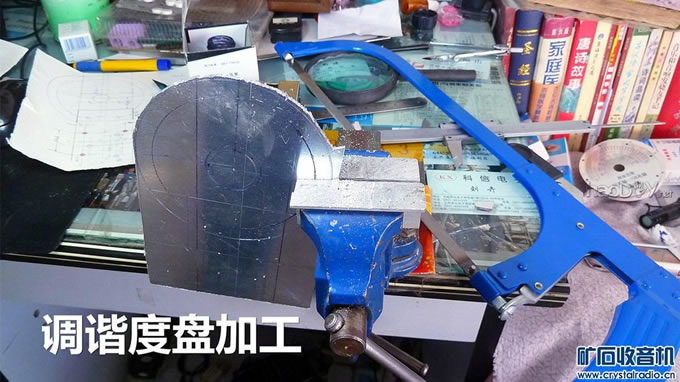

频率度盘；采用直径约100mm的压力表表蒙框及防护玻璃，（刻度及不准确，日后重做），
机箱后侧：一个电源插座，
一个保险管座，
一个喇叭外接插孔（6、5mm 拾音座）
一个高频F插座（供外接天线用）
面板有几个英文名称错误，以后方便时重做。
调试：
网上介绍的方法颇多，故不赘述。
主观试听：
音 质：较理想！较好听！
灵敏度：与PL-660比对（室内同样位置、同样拉杆天线长度及方位）还可以。
选择性：因远离市区周围调频台少，无法比较。
制作要点：

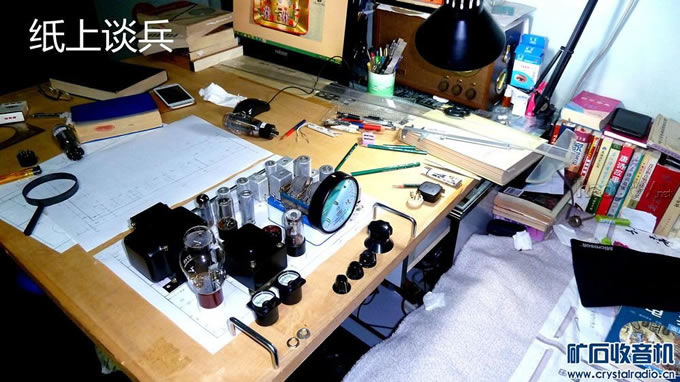

元器件排列：

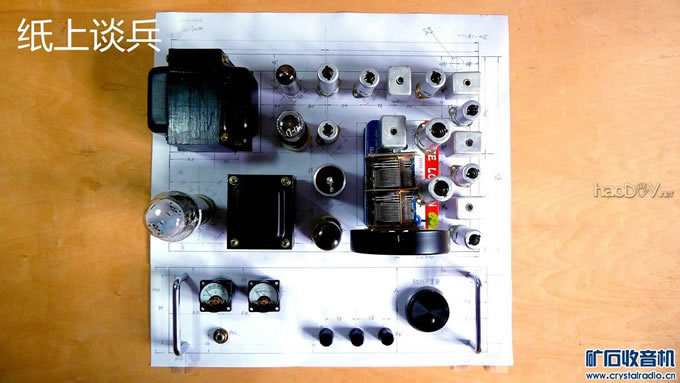

主要元器件顺序严格按电原理图（信号流程）的顺序安装。
高频头独立，便于制作调试、更换，屏蔽。
电源变压器与输出变压器相对位置极为重要，有条件要尽量远离，相互垂直，最好用耳机听一下或用mV表看一下感扰最小，以获最佳。如要屏蔽要以铁罩为好，纯不锈钢屏电不屏磁。
电子管管脚方向要以电路图为参考，如；前管的屏级（输出）要对应后管的栅极（输入），或中频变压器的输入输出，两者距离35mm--40mm为宜，刚好用元件引线即不多余又能安全连接，这样走线即短捷又不乱而重叠，也会减轻相互干扰（感扰），两个（多个）元件之间相互焊接，中间要有支架，不可悬空，这就像两跨桥梁之间要有桥墩。
连线要基本分清交流（指工频）、直流，高频、低频、信号强弱等，连线要尽可能短直，以免产生不必要的交连耦合。
最忌讳；底盘上面排列很好看，底盘下面乱糟糟，可谓；“上面很好看，下面一盘面（条）”。同时避免为了好看将不同信号的线统统“打把捆扎”。
阻容元件的安装在不违背上述“原则”下尽可能安的“横平竖直”，要将字码统一朝外，字向（色环）一致，便于日后检查更换，也美观嘛。老电容器带黑圈一端接低电位。电阻在位置宽余的情况下尽可能选瓦数大的以减少噪声（这一点在音频电路尤为重要）！
总之要既美观又合理。
高（中）频部分的接线要粗、要短、要近、要牢。距离远的要用高频电缆，且不可用普通屏蔽线传输，因普通屏蔽线高频损耗大，再者线芯与屏蔽层是一个电容器，会对高频信号产生旁路。高放线圈与振荡线圈之间要远离、垂直，同时要离金属底板高一些，可降低损耗。
高频头的输入输出信号线要用50-3（75-3亦可）高频电缆。
关于接地；低频部分的接地可按一般高保真音频电路要求施工就可。
高频部分要就近接地。对进入高频头屏蔽盒的电源线能用穿芯电容进入更好，但我没有只好作罢。
关于音量、音调部分，由于电位器远离前置管，原先打算将电位器就近装在管子旁边（可减少干扰），旋钮杆与电位器轴采用软连接远距离旋转，但不好实现，只好这样了。（补救措施：将电位器屏蔽，用较好的屏蔽线长距离连接）
强调一下电源；电源即平常又重要，它是整机的衣食父母，要尊重它；只有电源正确、充裕、平稳、干净、才能保证整机的各直流工作点正常。工作点正常了，如果元器件良好、焊接无误，谐振回路偏的还在谱上，基本就能开声了！
安全：220V电源进线对地，电源变压器初级对次级绝缘必须良好！
