【参赛】立体声麦克风放大器

时间:2017-08-09 14:46来源:www.crystalradio.cn 作者:ka2209 点击:
【参赛】立体声麦克风放大器 ,矿石收音机论坛

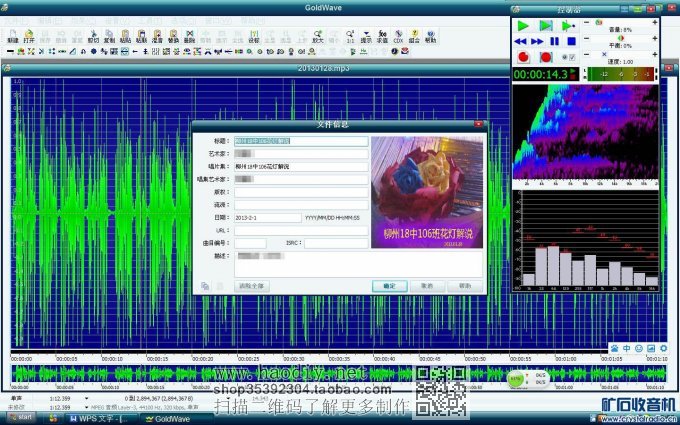

我喜欢使用Goldwave软件来编辑声音文件、就行录音、甚至可以合成其他声音(使用表达式求值计算器),因为她的功能强大、短小精捍(软件本身只有几个MB),而且自身很“干净”:使用内存合理;中文版不用安装,导入注册表即可,不会更改系统文件。我曾经用于录制花灯的解说,并配上背景音乐;辅助处理视频文件。
【参赛】立体声麦克风放大器

gwv 拷贝.JPG (358.35 KB, 下载次数: 18)

下载附件

2014-1-31 21:49 上传

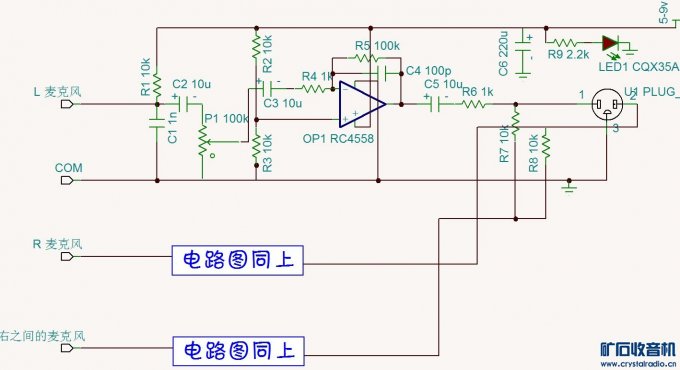

       电路图如下图所示,采用常见的4558双运算放大器为核心,组成话筒放大电路。这里是使用质量好的普通电容话筒。至于4558集成电路怎么连接、电路的详细原理在这里不解释,因为大家都知道。
【参赛】立体声麦克风放大器

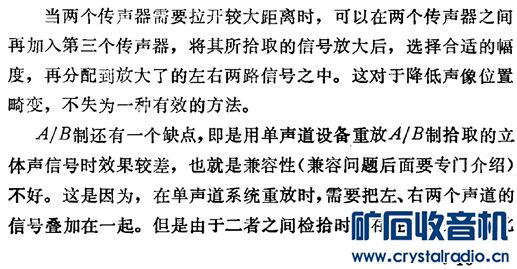

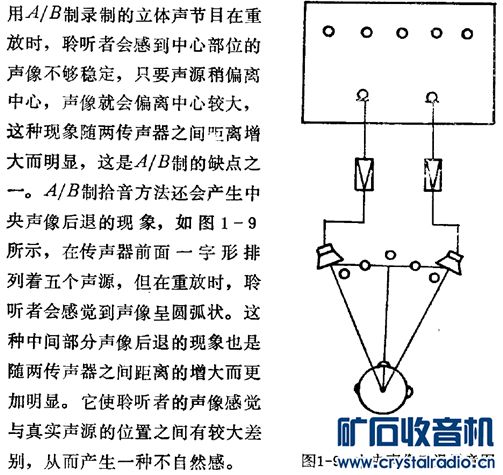

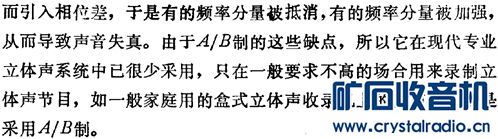

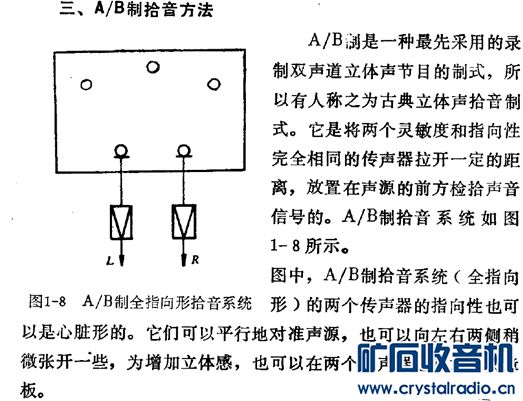

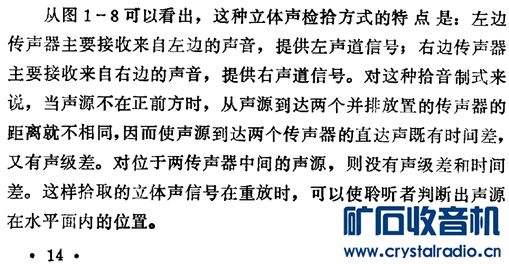

       为什么这里有一个“左右之间的麦克风”以及放大电路呢?而且,还要放大后的信号分别混合到左右2个声道呢?请先看下面几段文字,再针对分析(摘自陈建国著《调频立体声收音机》河南科学技术出版社 1988年版)。
【参赛】立体声麦克风放大器
【参赛】立体声麦克风放大器
【参赛】立体声麦克风放大器
【参赛】立体声麦克风放大器
【参赛】立体声麦克风放大器
【参赛】立体声麦克风放大器
  用于我制作其立体声麦克风时,有一种使用了如上述文章采用的A/B制(如下图所示)。这样,就要对放在中间的麦克风传来的信号进行放大,然后分配到左右2个声道。从而减少声像位置畸变的不利影响。

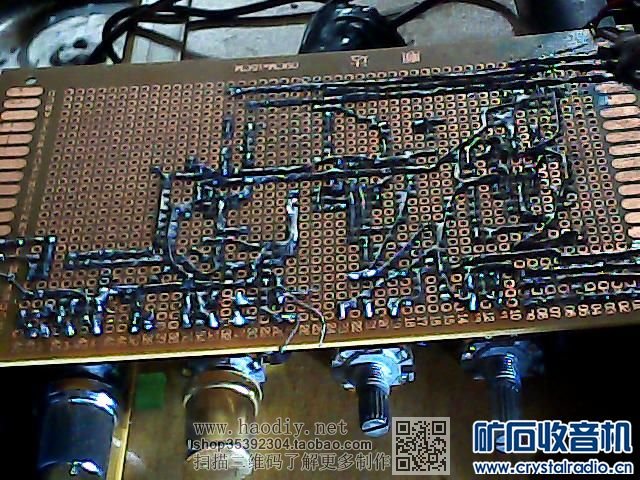

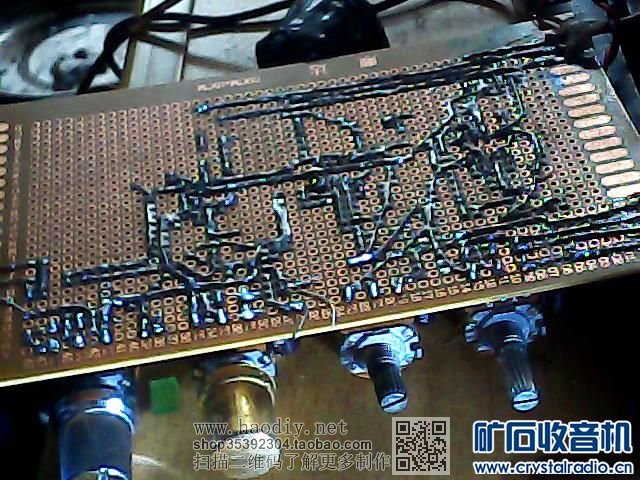

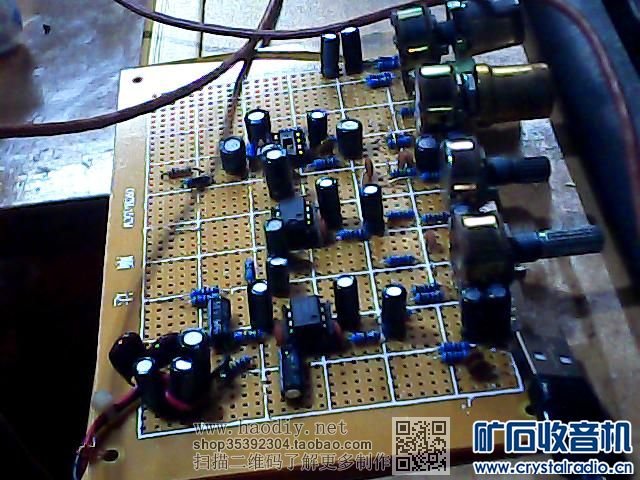

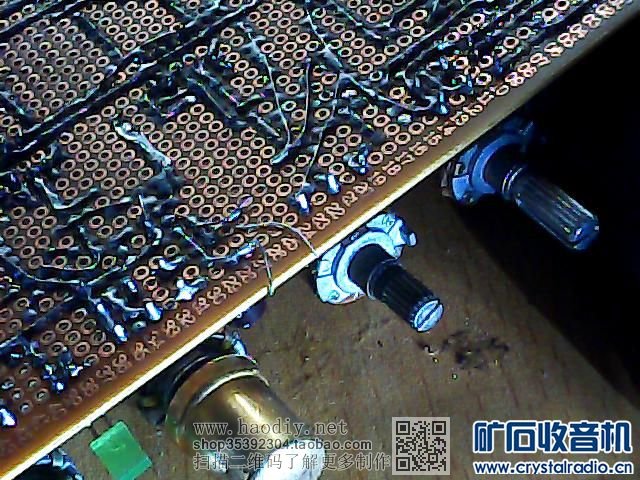

下面是实物图
【参赛】立体声麦克风放大器
【参赛】立体声麦克风放大器
【参赛】立体声麦克风放大器
【参赛】立体声麦克风放大器

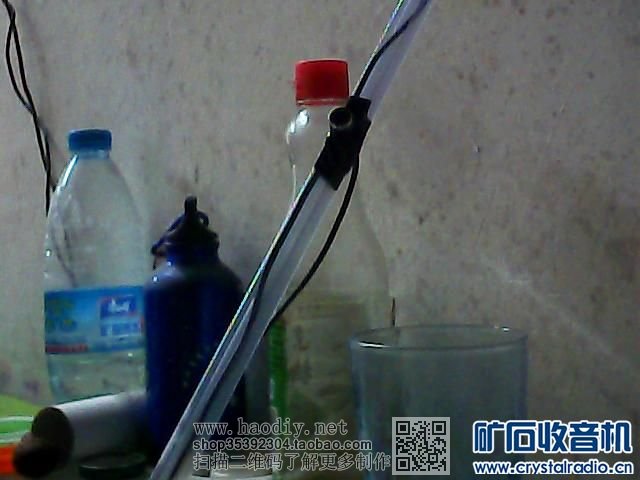

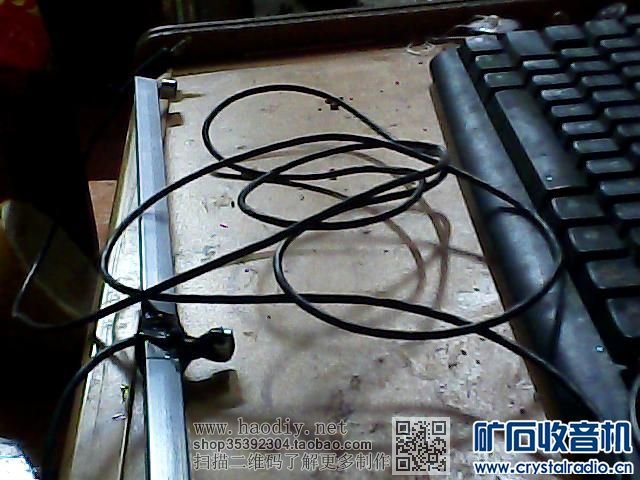

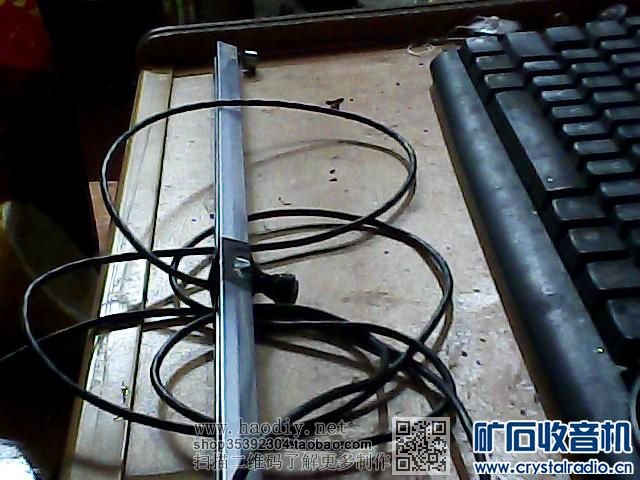

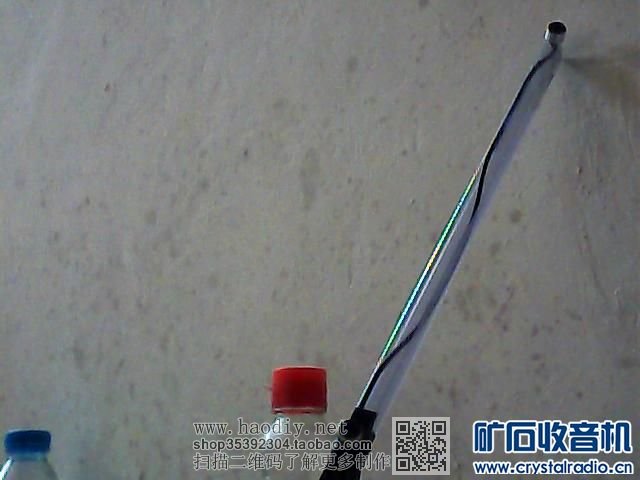

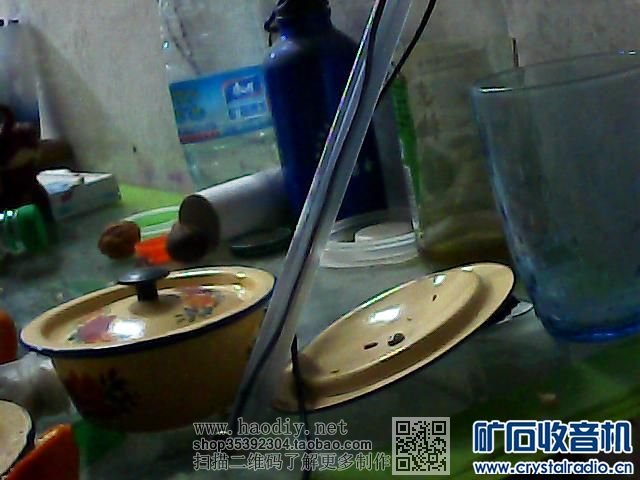

       使用:输出接到主机箱的线路输入插口,使用如下图所示的我制作的立体声麦克风。5v供电可以用USB的,但是要注意接地良好。调整好音量即可。
【参赛】立体声麦克风放大器【参赛】立体声麦克风放大器【参赛】立体声麦克风放大器【参赛】立体声麦克风放大器【参赛】立体声麦克风放大器
