闲来无事仿制坛友的wifi控制小车完成了,发帖庆祝一下。

时间:2017-06-21 20:55来源:数码之家 作者:爱某某人789 点击:
来到这个论坛学习了好多东西,也败了不少钱。女朋友天天巴拉巴拉的,规定了说结婚后不允许再碰这些东西,可我一天不拿烙铁就难受,再过一个多月就要结婚了,不知道该怎么办,难道真要为了玩不结婚了吗?唉,扯远了,回到正题 一直在论坛潜水,也陆陆续续的做

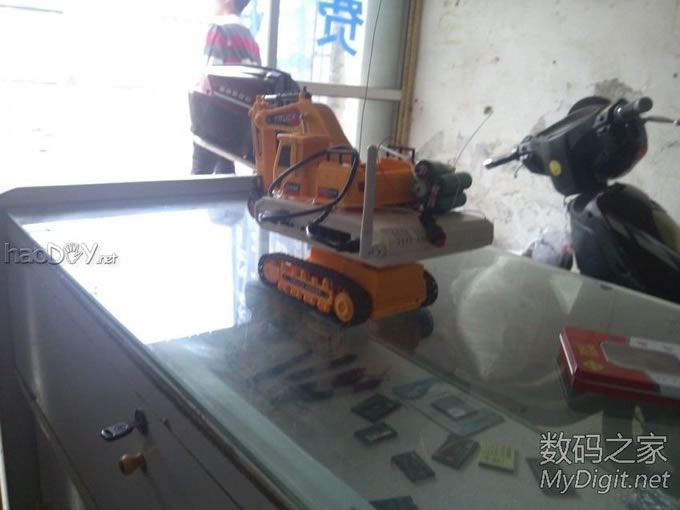

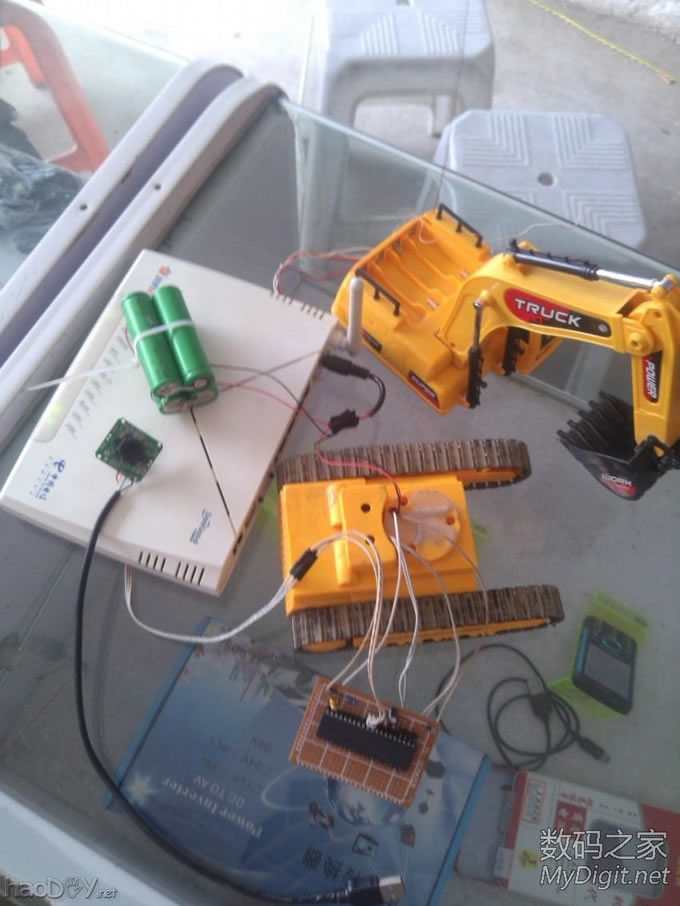

来到这个论坛学习了好多东西,也败了不少钱。女朋友天天巴拉巴拉的,规定了说结婚后不允许再碰这些东西,可我一天不拿烙铁就难受,再过一个多月就要结婚了,不知道该怎么办,难道真要为了玩不结婚了吗?唉,扯远了,回到正题 一直在论坛潜水,也陆陆续续的做了好多东西,但是人懒不想发帖出来,这个小车做好很久了,现在好多坛友都想制作,好多加我QQ问我怎么做成的。所以发个贴出来。其实我也只是个菜鸟,发这个帖我尽量写详细点,把我知道的都写出来 就是想让坛友都能制作出来。先上个图,是用遥控挖土机改的,用的大亚db120路由器,L298N电机驱动,51单片机最小系统 加摄像头,18650供电 db120太大了,好丑的样子。【提示:鼠标放到图片上有描述】闲来无事仿制坛友的wifi控制小车完成了,发帖庆祝一下。 闲来无事仿制坛友的wifi控制小车完成了,发帖庆祝一下。 闲来无事仿制坛友的wifi控制小车完成了,发帖庆祝一下。 闲来无事仿制坛友的wifi控制小车完成了,发帖庆祝一下。 闲来无事仿制坛友的wifi控制小车完成了,发帖庆祝一下。 闲来无事仿制坛友的wifi控制小车完成了,发帖庆祝一下。 闲来无事仿制坛友的wifi控制小车完成了,发帖庆祝一下。

现在开始教程,先准备需要用到的东西,我用的是大亚DB120-wg/B1 双USB口的路由器,其它可以刷openwrt的路由器也可以,51单片机最小系统,我用的是STC89C52RC单片机,L298N电机驱动模块闲来无事仿制坛友的wifi控制小车完成了,发帖庆祝一下。,舵机,摄像头。摄像头我用的是在论坛买的东芝的。还要买电机,还有车体,上位机,所谓上位机就是控制端,下位机,所谓下位机就是下载到单片机的程序。那张接线图怕误导人,所以我修改了一下闲来无事仿制坛友的wifi控制小车完成了,发帖庆祝一下。
闲来无事仿制坛友的wifi控制小车完成了,发帖庆祝一下。

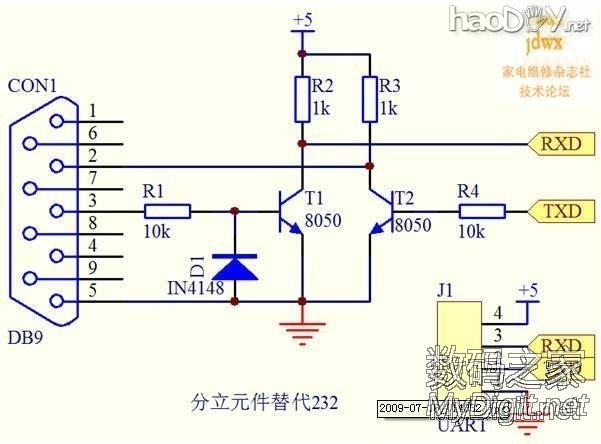

下面继续教程,单片机最小系统的连接。单片机要下载程序进去,所以要下载线,附上下载线的电路图

闲来无事仿制坛友的wifi控制小车完成了,发帖庆祝一下。

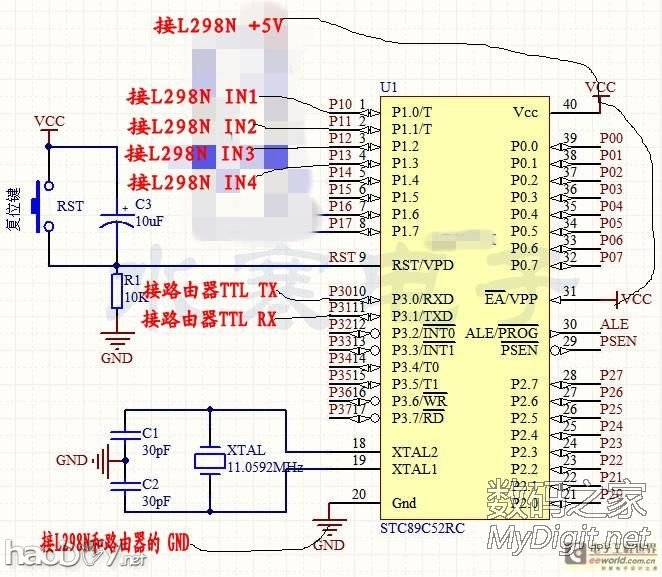

单片机最小系统闲来无事仿制坛友的wifi控制小车完成了,发帖庆祝一下。

闲来无事仿制坛友的wifi控制小车完成了,发帖庆祝一下。

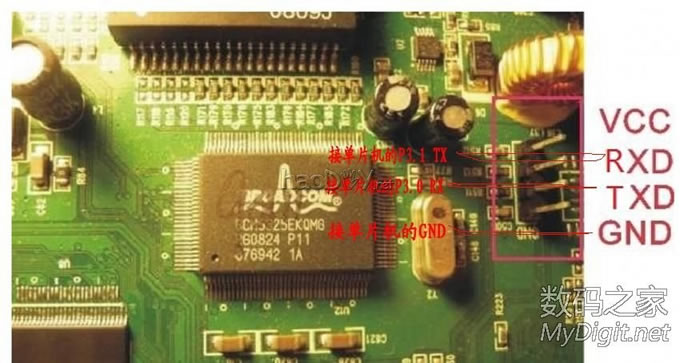

继续路由器的  闲来无事仿制坛友的wifi控制小车完成了,发帖庆祝一下。
接线的方法差不多够了,要是有哪里没说明白,欢迎大家说出来我再讲详细点 ,下面开始软件: 闲来无事仿制坛友的wifi控制小车完成了,发帖庆祝一下。

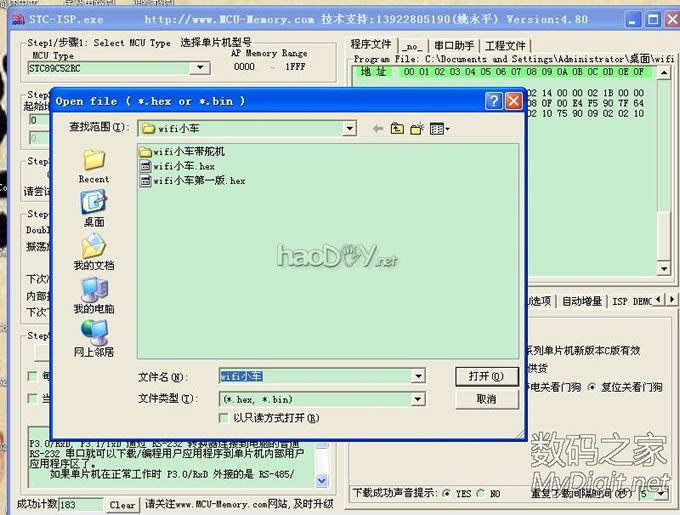

单片机烧写程序闲来无事仿制坛友的wifi控制小车完成了,发帖庆祝一下。
