烟雾是火警时造成人员伤亡的重大因素，如果可以再火警时马上检测到烟雾的发生，立即离开现场或啟动排烟装置，一定可有效减少损失及伤亡。
这个电路应是许多电子科系实习的课程之一，我将此电路完成电路的的LAYOUT，除了电路板外，以下的文件都引自原文件内容:

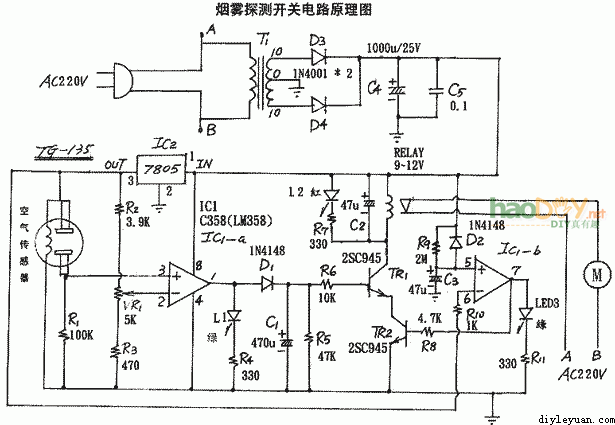

 烟雾探测器电路电路原理图  烟雾探测器作品照片  TG-135烟雾传感器
1.电源电路：
当接上市电后，220V的市电经过T1降压成10V，后经过D3D4整流，C4滤波后变成14V的直流电给电路供电,未经稳压的电源供应给IC1及继电器驱动电路，经过IC2稳压后的5V电压供应给SENSOR电路。
2.预热电路：
TG-135需要1-2分钟的预热时间才能正常工作。预热电路则由IC1-b电路提供，当开机时IC1-b第6脚输出5V，而第5脚电压则是VCC经R9向C3充电，电压慢慢上升，经过1分钟左右后电压超过第6脚，导致IC1-b输出高电位，由L-H绿灯亮,TR2因此获得正常的正向偏压，TR1与TR2串联，TR2开后TR1才能工作，每次开机时间C3的充电电压经过D2快速的放电。所以每次开机后再重新开启都需要经过1-2分钟的时间等待，绿灯才能亮。
3.感应启动电路：
当TG-135预热后R1会降低一定的电压值，将大概0.3-2V左右。视SENSOR而定。当绿灯亮时则下个步骤调整VR1，目的是要调整R1的静态直流电压,调VR1使IC1-a第2脚电压稍微高于第3脚电压0.2V左右。这时候TG-135感应灵敏度最佳。此时L1是不亮的状态，L1的意义是IC1-a的临界点。
当屋内的空气品质差时，如抽烟，IC1-a的第3脚电压上升L1亮，第1脚呈H状态,H电压经过D1向C2充电，TR1导通，继电器立刻启动，接通220V电源，所接的排风扇工作，屋内的废气被排出屋外。
当L1灭时，C1沿R5放电。TR1\TR2仍然工作一段时间后才停止，亦就是绿灯灭时，经过一段时间红灯才能跟着灭。犹如瞬间停电大楼发电机都会发电5分钟后才会停止。如需增加延时时间，则增加C2的值即可。
4.调试要求：
开机-绿灯亮-调VR1 L1亮-灭（临界点）-吹烟雾至SENSOR-L1亮L2亮-L1灭-几分钟后-L2灭。
5.初学者请先在面包板上实验成功后，再制作到电路板上。
