看我diy制作的电子管胆机收音机

做这个收音机的想法是想用用手头的几个大八角管。
图纸主要参考上海155的。振荡部分采用海燕D322的。因为线圈部分都是从D322上来的。
中放加了个2SK30AY放大。图纸在坛子里有的。
电源部分由于只有1组280V输出，所以采用1.8uF电容降压有用2个IN4007和6Z4整流，输出220V左右。
FM采用四联带的原来的板子，音频输出的。维修部分可以看以前我的帖子。
实际使用效果。中波效果还可以。但是短波还是不太理想。当然我这里短波干扰严重也有些关系。过段时间搬回家看看

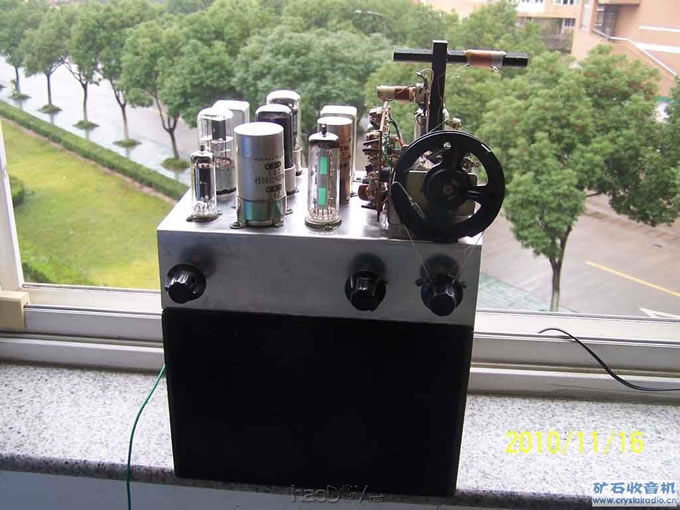

看我diy制作的电子管胆机收音机

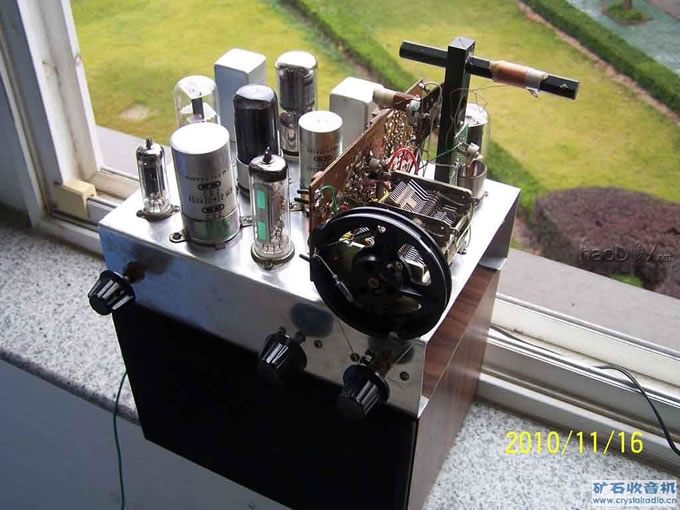

100_5275 副本.jpg (90.34 KB, 下载次数: 42)

看我diy制作的电子管胆机收音机

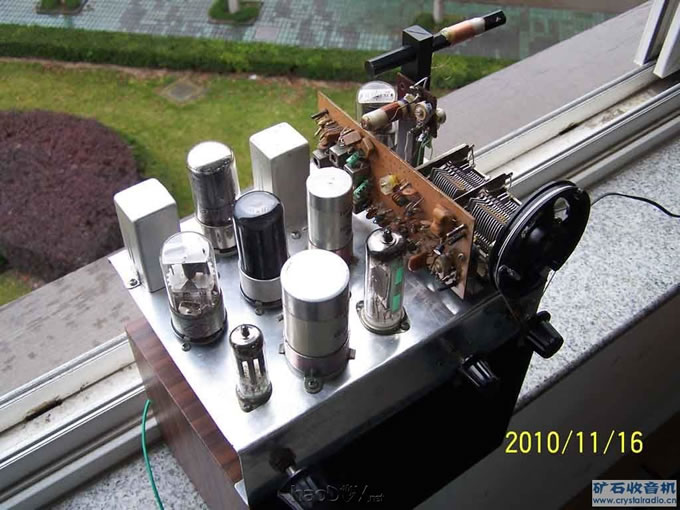

100_5276 副本.jpg (98.27 KB, 下载次数: 36)

看我diy制作的电子管胆机收音机

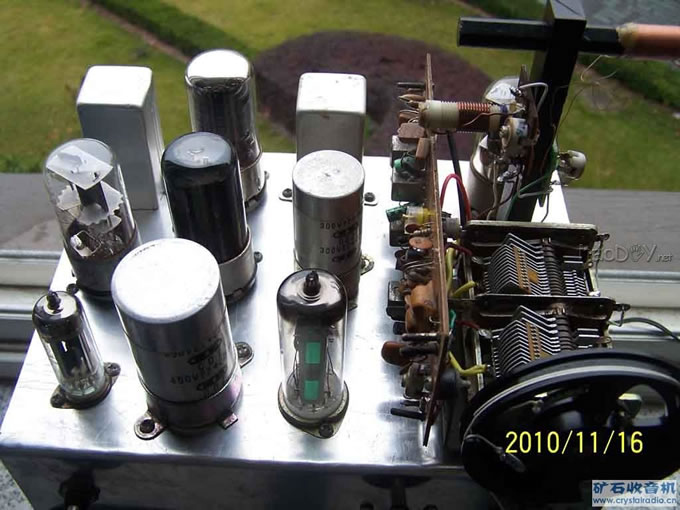

100_5277 副本.jpg (89.89 KB, 下载次数: 36)

看我diy制作的电子管胆机收音机

哦，补充下。音箱里放了1个电子管变压器，从交流稳压器上拆来的。还有一个12V变压器给FM板用。
还有1个输出变压器。
喇叭装了个电视机椭圆喇叭。声音效果一般。呵呵 (责任编辑：admin)
