6n1+12au7+6P14恒流两级差动推挽胆机功放基本调试完毕_haoDIY

做台性能和外观出色的小功率推挽功放是去年初的想法，由于年中家里喜填成员，加之工作比较繁忙，制作过程的变的非常缓慢，从电路设计到绕变压器到制作机壳到安装到调试完毕，时间历时近1年，虽然墨迹，但是慢工出细活，最终结果还是比较满意的

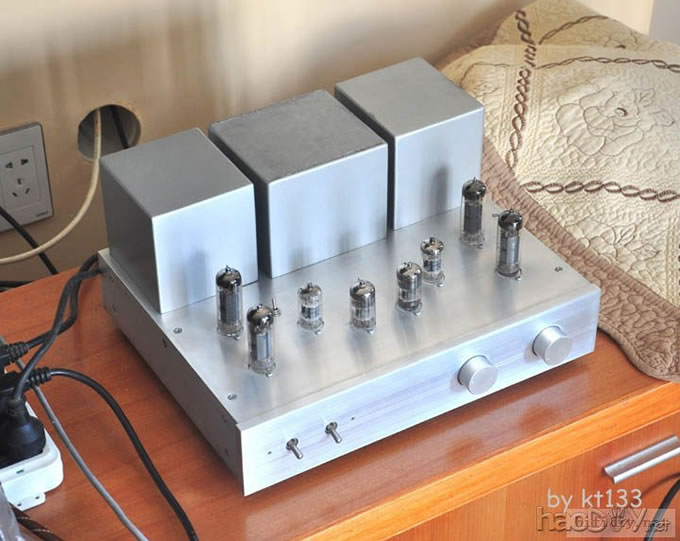

无图无真相，先上外观图，测试和制作过程今后逐步更新
6n1+12au7+6P14恒流两级差动推挽胆机功放基本调试完毕

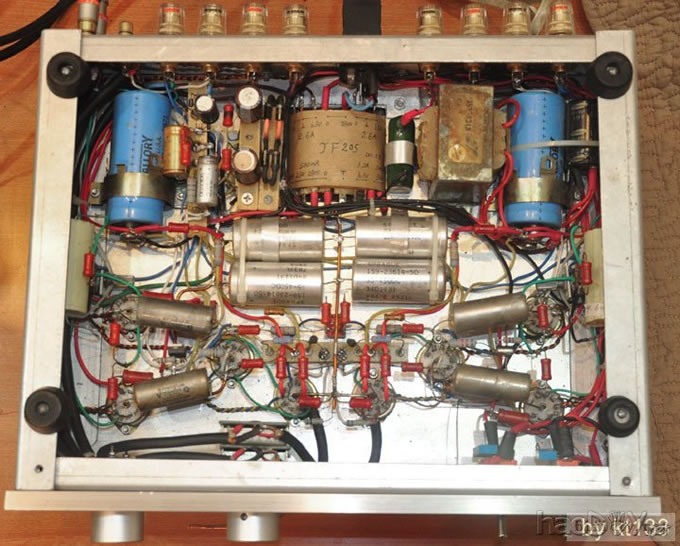

应胆友要求，上个内部图，那就献丑了
6n1+12au7+6P14恒流两级差动推挽胆机功放基本调试完毕

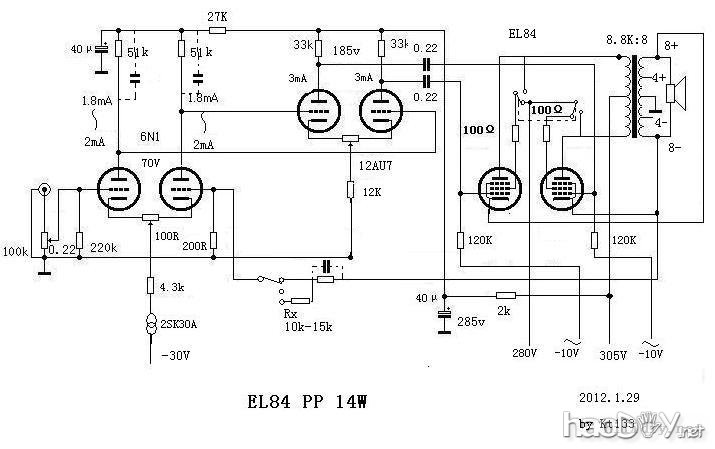

不为难G版，还是上电路吧，呵呵

加入环路-6DB反馈后，整机的频响是15HZ-55KHZ -1DB 9HZ-75KHZ -3DB
噪音用万用表量是0.1mV
输入灵敏度 0.85V
输出功率约14W

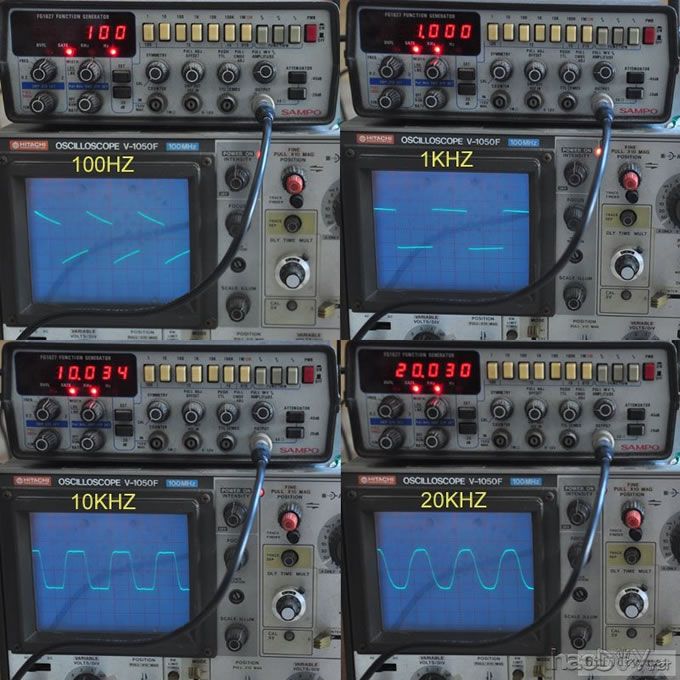

先上开环方波图

闭环-6DB反馈后的方波
6n1+12au7+6P14恒流两级差动推挽胆机功放基本调试完毕
