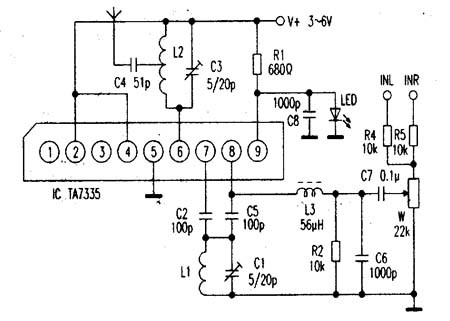

操作TA7335建造调频发射电路，取得很好的结果。电路简质朴用，发射频率很不变，耗电量低，得当业余建造。原电路回网络成块Q5337，现用常见的调频高频头集成电路TDA7335取代。
　　TA7335引脚成果如下：1.脚天线信号输入端；②脚接电源；③脚高放输出外接调谐回路；④脚混频器输入端；⑤脚地；⑥脚混频输出；⑦脚内部振荡器外接LC回路；⑧、⑨脚间内部有一只变容二极管。当阁下两路音频信号经R4、R5殽杂输入后，由W调理信号巨细，经C7、L3送入⑧脚，使⑧、⑨脚内部变容二极管容量随音频信号变革而变革，从而改变⑦脚外接谐振回路的频率，实现了对振荡器载波的频率调制。⑨脚外接元件为内部变容二极管提供不变电压。LED兼作电源指示。已调谐振荡信号在内部输入到混频器<这里成为放大器，由⑥脚输出，通过天线发射出去。 现实建造时，L1、12均用,0．5mm漆包线在圆珠笔心上密绕6匝脱胎而成，个中L2在中间抽头。lj为小电感，亦可用lOk电阻取代。天线用软线、拉杆天线均可。
　　电路通电后，微调C1可改变发射频率，调理C3使。发射信号最强、浸染间隔最远即可，为了减小外界滋扰，输入信号线应回收屏障线。
